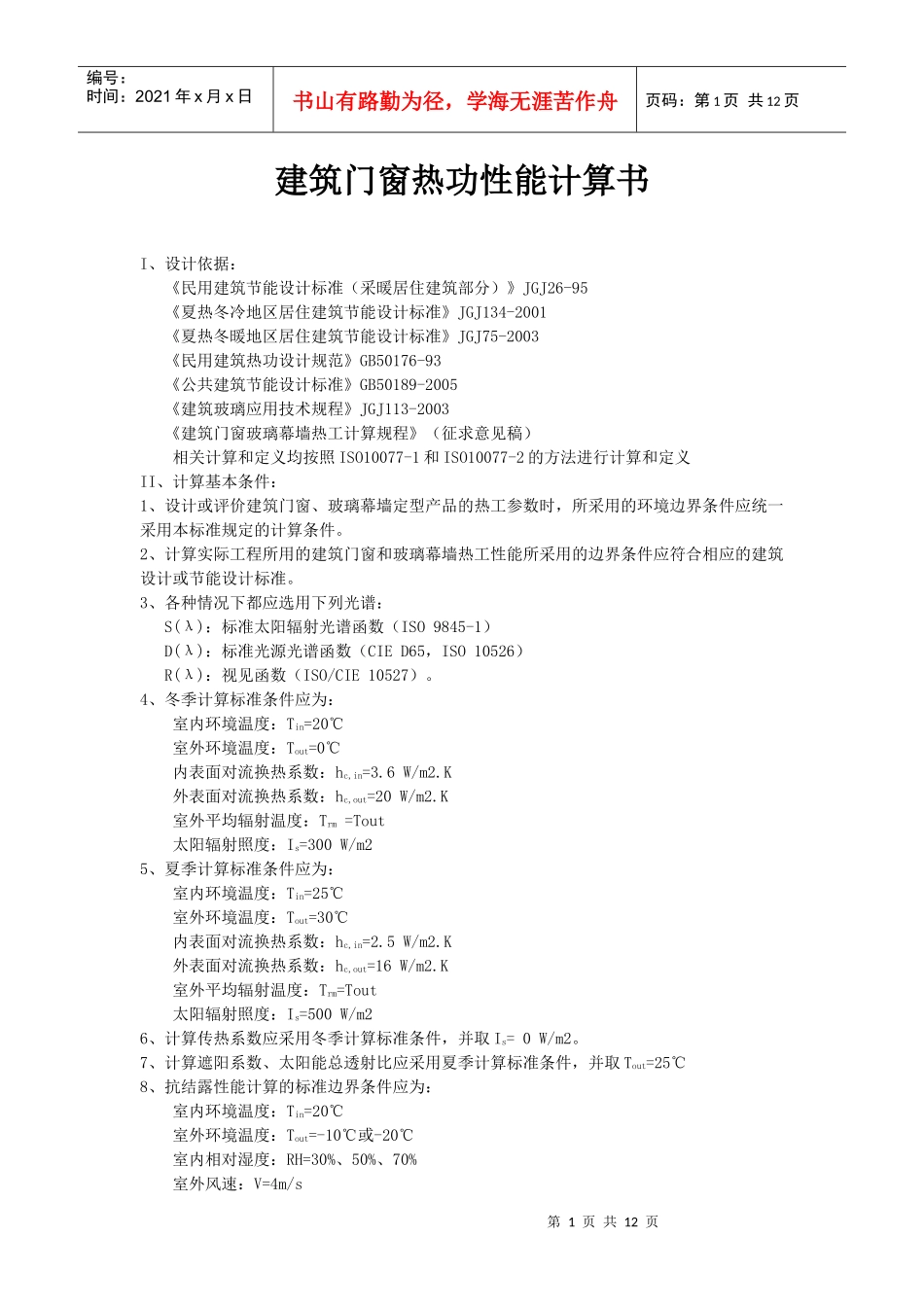

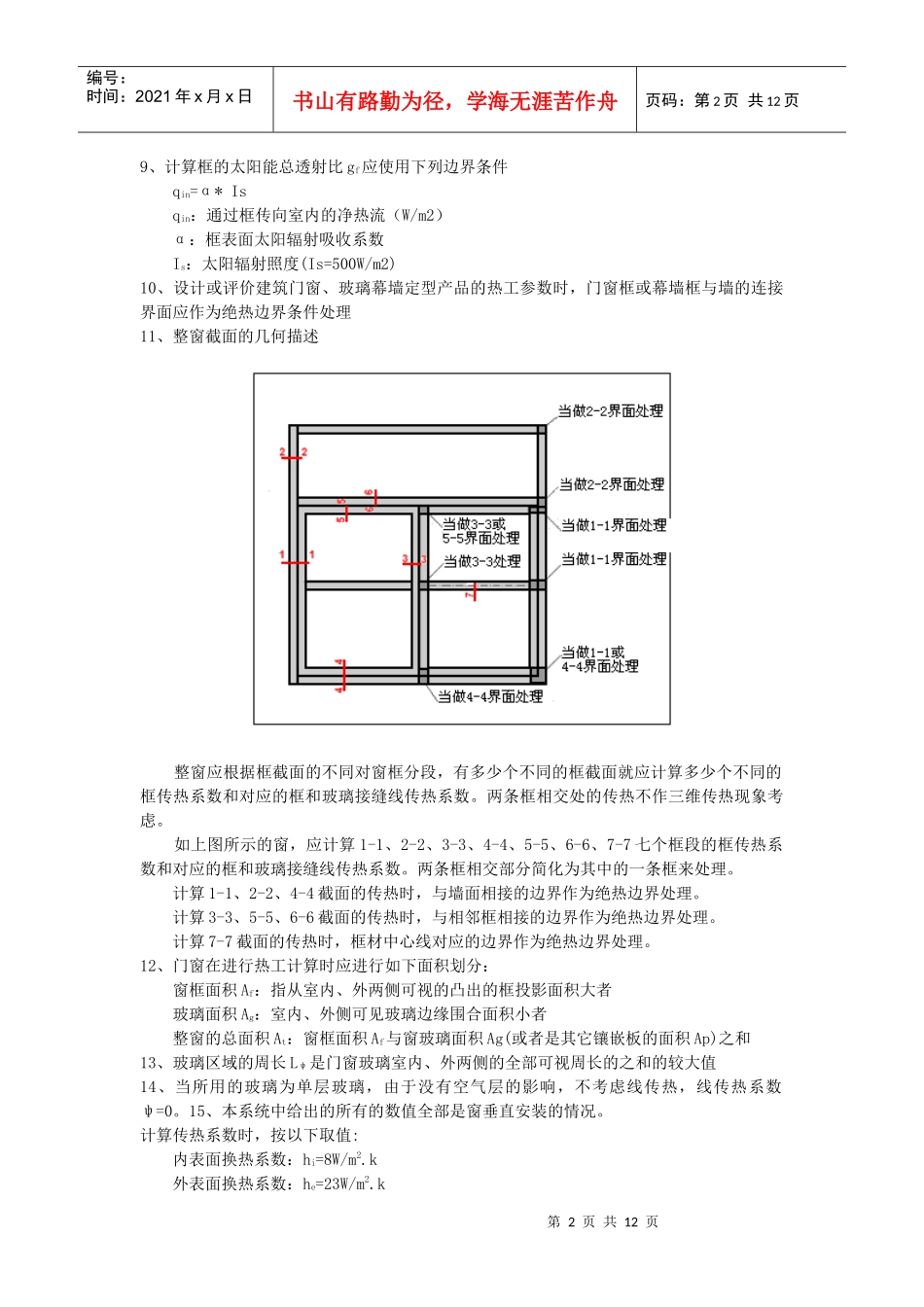

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页建筑门窗热功性能计算书I、设计依据：《民用建筑节能设计标准（采暖居住建筑部分）》JGJ26-95《夏热冬冷地区居住建筑节能设计标准》JGJ134-2001《夏热冬暖地区居住建筑节能设计标准》JGJ75-2003《民用建筑热功设计规范》GB50176-93《公共建筑节能设计标准》GB50189-2005《建筑玻璃应用技术规程》JGJ113-2003《建筑门窗玻璃幕墙热工计算规程》（征求意见稿）相关计算和定义均按照ISO10077-1和ISO10077-2的方法进行计算和定义II、计算基本条件：1、设计或评价建筑门窗、玻璃幕墙定型产品的热工参数时，所采用的环境边界条件应统一采用本标准规定的计算条件。2、计算实际工程所用的建筑门窗和玻璃幕墙热工性能所采用的边界条件应符合相应的建筑设计或节能设计标准。3、各种情况下都应选用下列光谱：S(λ)：标准太阳辐射光谱函数（ISO9845-1）D(λ)：标准光源光谱函数（CIED65，ISO10526）R(λ)：视见函数（ISO/CIE10527）。4、冬季计算标准条件应为：室内环境温度：Tin=20℃室外环境温度：Tout=0℃内表面对流换热系数：hc,in=3.6W/m2.K外表面对流换热系数：hc,out=20W/m2.K室外平均辐射温度：Trm=Tout太阳辐射照度：Is=300W/m25、夏季计算标准条件应为：室内环境温度：Tin=25℃室外环境温度：Tout=30℃内表面对流换热系数：hc,in=2.5W/m2.K外表面对流换热系数：hc,out=16W/m2.K室外平均辐射温度：Trm=Tout太阳辐射照度：Is=500W/m26、计算传热系数应采用冬季计算标准条件，并取Is=0W/m2。7、计算遮阳系数、太阳能总透射比应采用夏季计算标准条件，并取Tout=25℃8、抗结露性能计算的标准边界条件应为：室内环境温度：Tin=20℃室外环境温度：Tout=-10℃或-20℃室内相对湿度：RH=30%、50%、70%室外风速：V=4m/s第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页9、计算框的太阳能总透射比gf应使用下列边界条件qin=α*Isqin：通过框传向室内的净热流（W/m2）α：框表面太阳辐射吸收系数Is：太阳辐射照度(Is=500W/m2)10、设计或评价建筑门窗、玻璃幕墙定型产品的热工参数时，门窗框或幕墙框与墙的连接界面应作为绝热边界条件处理11、整窗截面的几何描述整窗应根据框截面的不同对窗框分段，有多少个不同的框截面就应计算多少个不同的框传热系数和对应的框和玻璃接缝线传热系数。两条框相交处的传热不作三维传热现象考虑。如上图所示的窗，应计算1-1、2-2、3-3、4-4、5-5、6-6、7-7七个框段的框传热系数和对应的框和玻璃接缝线传热系数。两条框相交部分简化为其中的一条框来处理。计算1-1、2-2、4-4截面的传热时，与墙面相接的边界作为绝热边界处理。计算3-3、5-5、6-6截面的传热时，与相邻框相接的边界作为绝热边界处理。计算7-7截面的传热时，框材中心线对应的边界作为绝热边界处理。12、门窗在进行热工计算时应进行如下面积划分：窗框面积Af：指从室内、外两侧可视的凸出的框投影面积大者玻璃面积Ag：室内、外侧可见玻璃边缘围合面积小者整窗的总面积At：窗框面积Af与窗玻璃面积Ag(或者是其它镶嵌板的面积Ap)之和13、玻璃区域的周长Lψ是门窗玻璃室内、外两侧的全部可视周长的之和的较大值14、当所用的玻璃为单层玻璃，由于没有空气层的影响，不考虑线传热，线传热系数ψ=0。15、本系统中给出的所有的数值全部是窗垂直安装的情况。计算传热系数时，按以下取值:内表面换热系数：hi=8W/m2.k外表面换热系数：he=23W/m2.k第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页一、门窗基本信息地区类型:寒冷地区所在城市:济南窗墙面积比范围:0.2<窗墙面积比≤0.3建筑物型系数:0.3<体型系数≤0.4门窗朝向:东、南、西向型材厂家:虎标铝材门窗系列:52门窗类型:平开窗窗型尺寸:窗宽W(mm):1800窗高H(mm):1800窗型样式:二、窗框传热系数Uf计算1、窗框面积计算：窗框面积计算示意图如下：(1)平开类窗框面积计算示意图：(2)推拉类窗框面积计算示意图：第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，...
