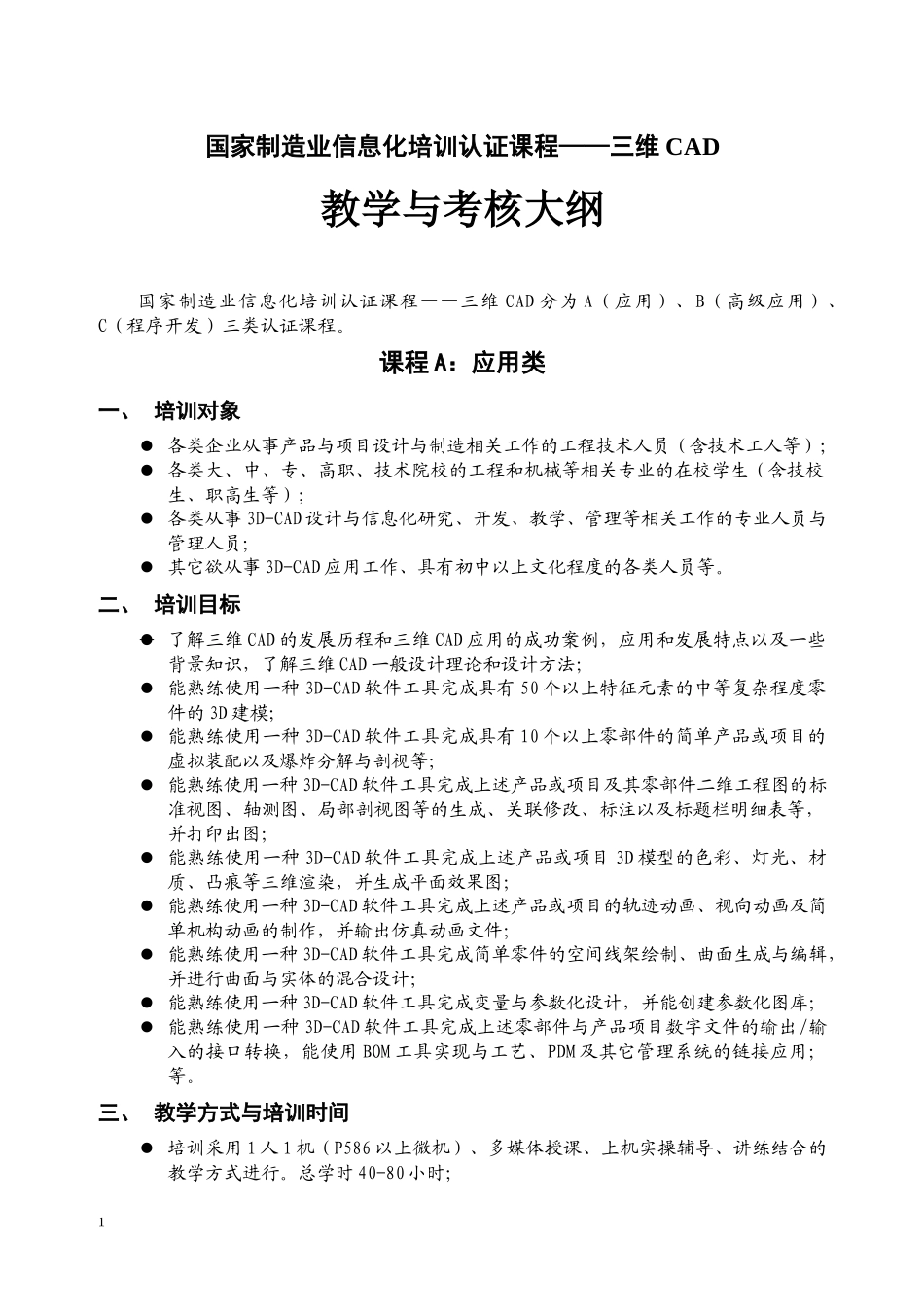

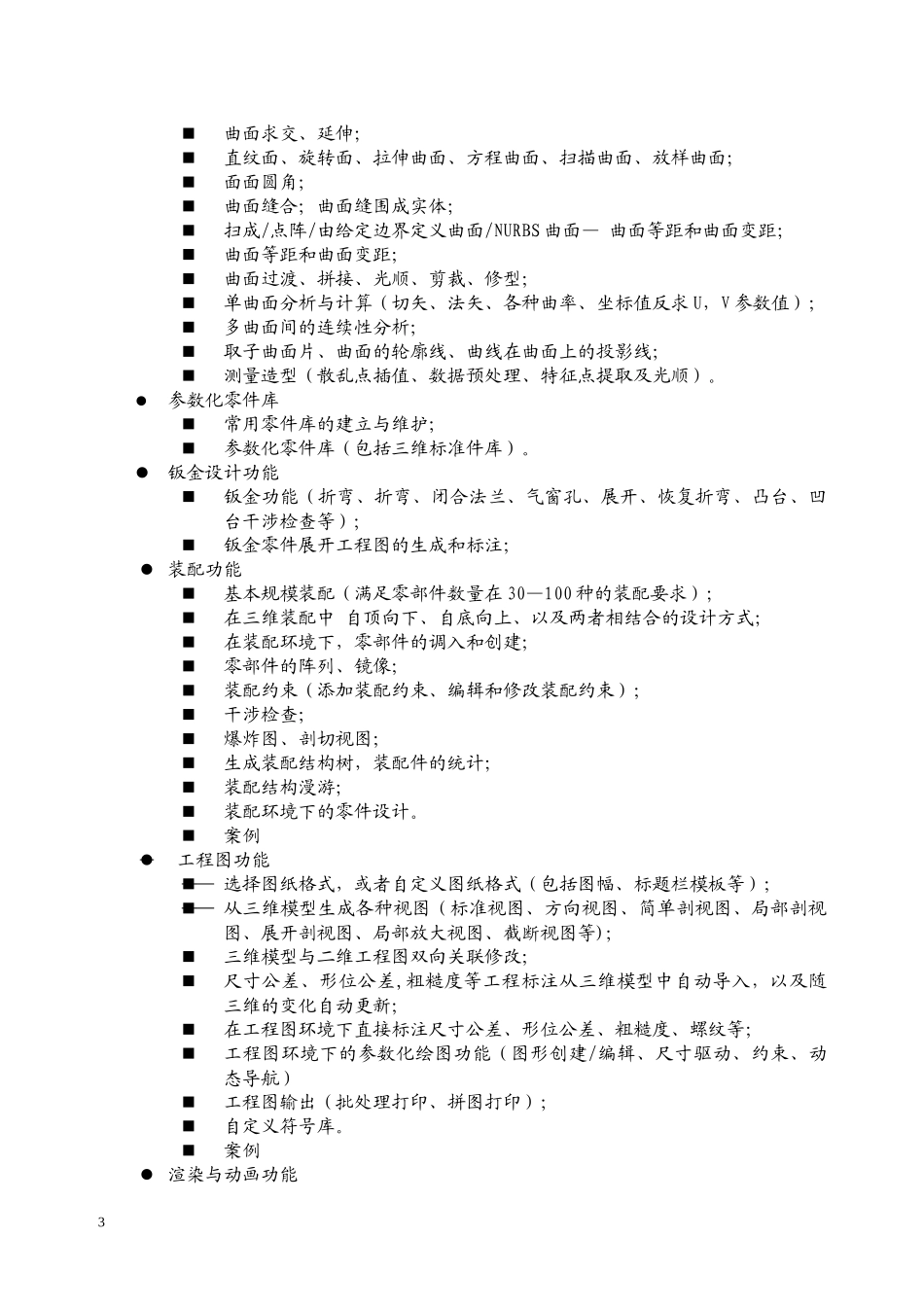

国家制造业信息化培训认证课程——三维CAD教学与考核大纲国家制造业信息化培训认证课程——三维CAD分为A(应用)、B(高级应用)、C(程序开发)三类认证课程。课程A:应用类一、培训对象各类企业从事产品与项目设计与制造相关工作的工程技术人员(含技术工人等);各类大、中、专、高职、技术院校的工程和机械等相关专业的在校学生(含技校生、职高生等);各类从事3D-CAD设计与信息化研究、开发、教学、管理等相关工作的专业人员与管理人员;其它欲从事3D-CAD应用工作、具有初中以上文化程度的各类人员等。二、培训目标了解三维CAD的发展历程和三维CAD应用的成功案例,应用和发展特点以及一些背景知识,了解三维CAD一般设计理论和设计方法;能熟练使用一种3D-CAD软件工具完成具有50个以上特征元素的中等复杂程度零件的3D建模;能熟练使用一种3D-CAD软件工具完成具有10个以上零部件的简单产品或项目的虚拟装配以及爆炸分解与剖视等;能熟练使用一种3D-CAD软件工具完成上述产品或项目及其零部件二维工程图的标准视图、轴测图、局部剖视图等的生成、关联修改、标注以及标题栏明细表等,并打印出图;能熟练使用一种3D-CAD软件工具完成上述产品或项目3D模型的色彩、灯光、材质、凸痕等三维渲染,并生成平面效果图;能熟练使用一种3D-CAD软件工具完成上述产品或项目的轨迹动画、视向动画及简单机构动画的制作,并输出仿真动画文件;能熟练使用一种3D-CAD软件工具完成简单零件的空间线架绘制、曲面生成与编辑,并进行曲面与实体的混合设计;能熟练使用一种3D-CAD软件工具完成变量与参数化设计,并能创建参数化图库;能熟练使用一种3D-CAD软件工具完成上述零部件与产品项目数字文件的输出/输入的接口转换,能使用BOM工具实现与工艺、PDM及其它管理系统的链接应用;等。三、教学方式与培训时间培训采用1人1机(P586以上微机)、多媒体授课、上机实操辅导、讲练结合的教学方式进行。总学时40-80小时;1课程培训中,应注意把技术与应用背景、设计方法与软件功能、知识和功能要点与应用案例和作品展示相结合;采用讲、练分开教学方式,应保证上机练习时间不少于30小时。四、培训内容与教学安排三维CAD的应用与发展概论国外三维CAD技术的应用与发展,三维CAD的一般设计理论和设计方法;国家制造业信息化工程与国内三维CAD技术的研究开发;国家制造业信息化工程与国内三维CAD技术的推广应用;基本操作与基本概念用户界面,图形显示,图形管理,图形输出等;基准面、基准轴、坐标架、特征、参数驱动、动态导航、关联、草图等CAD基本概念。实体特征造型功能基本体素、用户定义体素、体素库(体素库的建立、体素库的查询、体素库的删除和维护);参数化草图功能,图形生成、图形编辑、尺寸驱动、约束、动态导航;实体生成方法(拉伸生成、旋转法生成、扫成法(Sweeping)生成、广义扫成法生成、非均匀有理B样条法(NURBS)、其它);附加形状特征(孔特征(通用孔、异型孔)、圆角特征、槽特征、加强筋特征(旋转加强筋、平面加强筋)、壳体特征、管特征、斜角特征和用户自定义特征)。局部操作(剖切、圆角、倒角、拔模、抽壳、局部拉伸、布尔运算后的实体的过渡圆角);实体的编辑(拷贝、镜像、阵列、删除、回退(Undo)与重作(Redo)、平移、旋转、缩放、几何元素查询、几何信息的修改);实体抽壳、曲面模型转换为实体模型、多曲面加厚转换为实体;三维实体向二维的转换与数据传递(生成轮廓图及消隐);布尔运算功能,交并差运算、实体间精确定位。空间曲线造型功能基本几何元素定义;曲线插值和逼近(点的创建、删除、修改、移动、对齐操作,曲线次数、参数方法的选择);Beizer曲线的延伸,曲线边界控制;NURBS曲线;曲线组合、曲线拆散、曲线光顺、曲线延伸、曲线修整、曲线拼接、曲线求交;过渡曲线、等距曲线和线性变距曲线;方程曲线、分模曲线、投影曲线;曲面相交曲线;曲线变换(平移、旋转、镜像、阵列等);单曲线分析与计算(切矢、曲率、坐标值反求参数值等);多曲线间的连续性分析...
