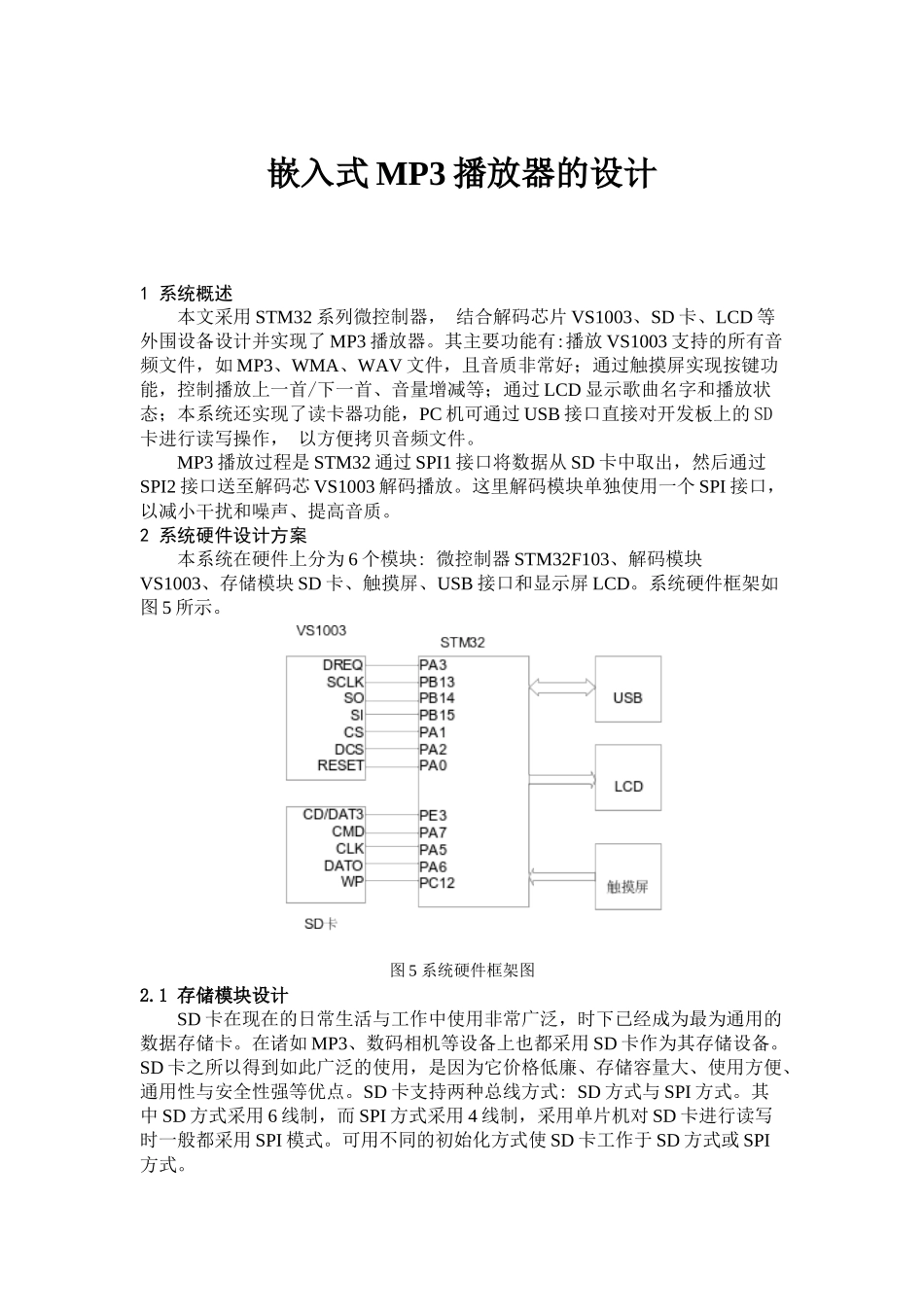

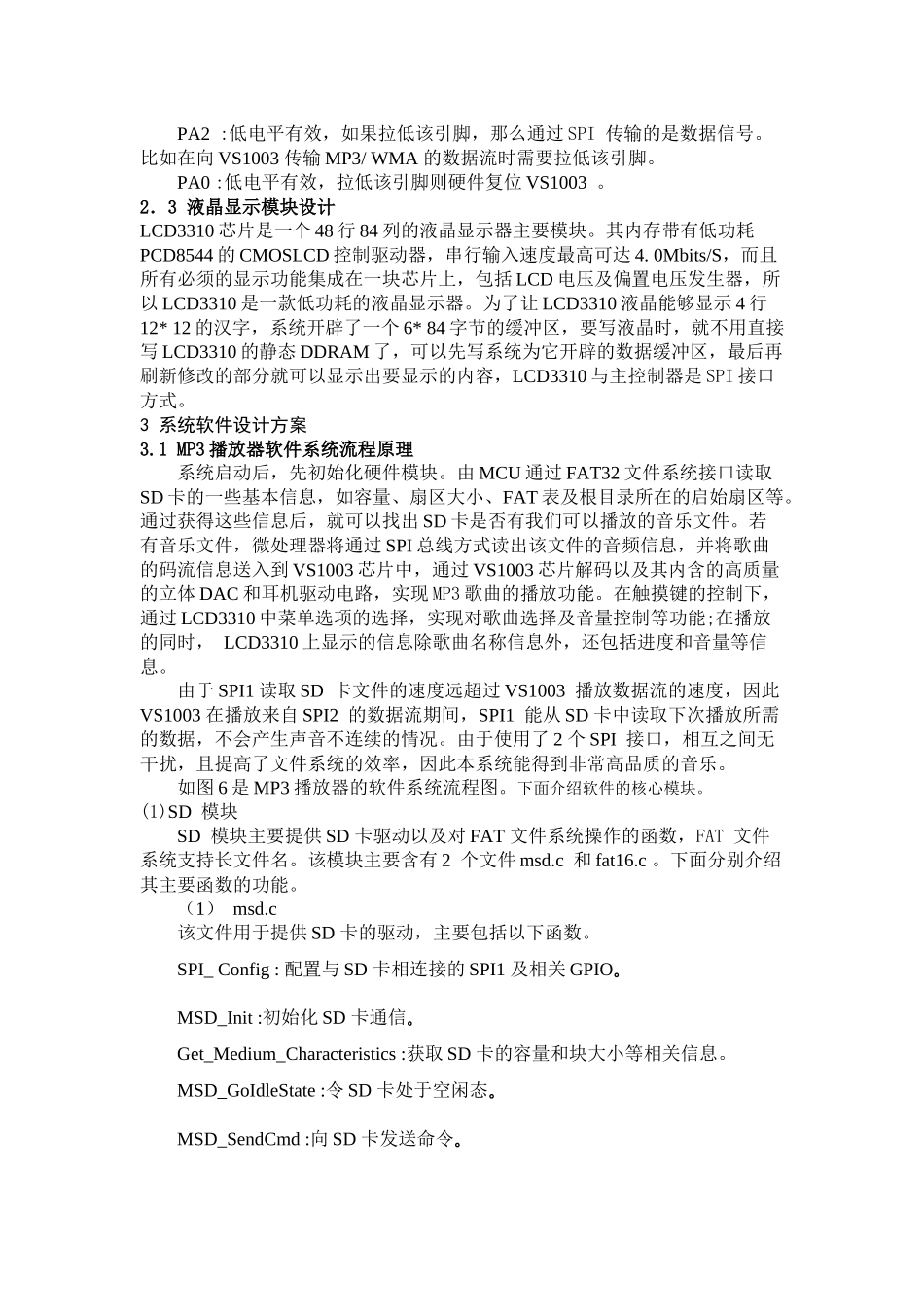

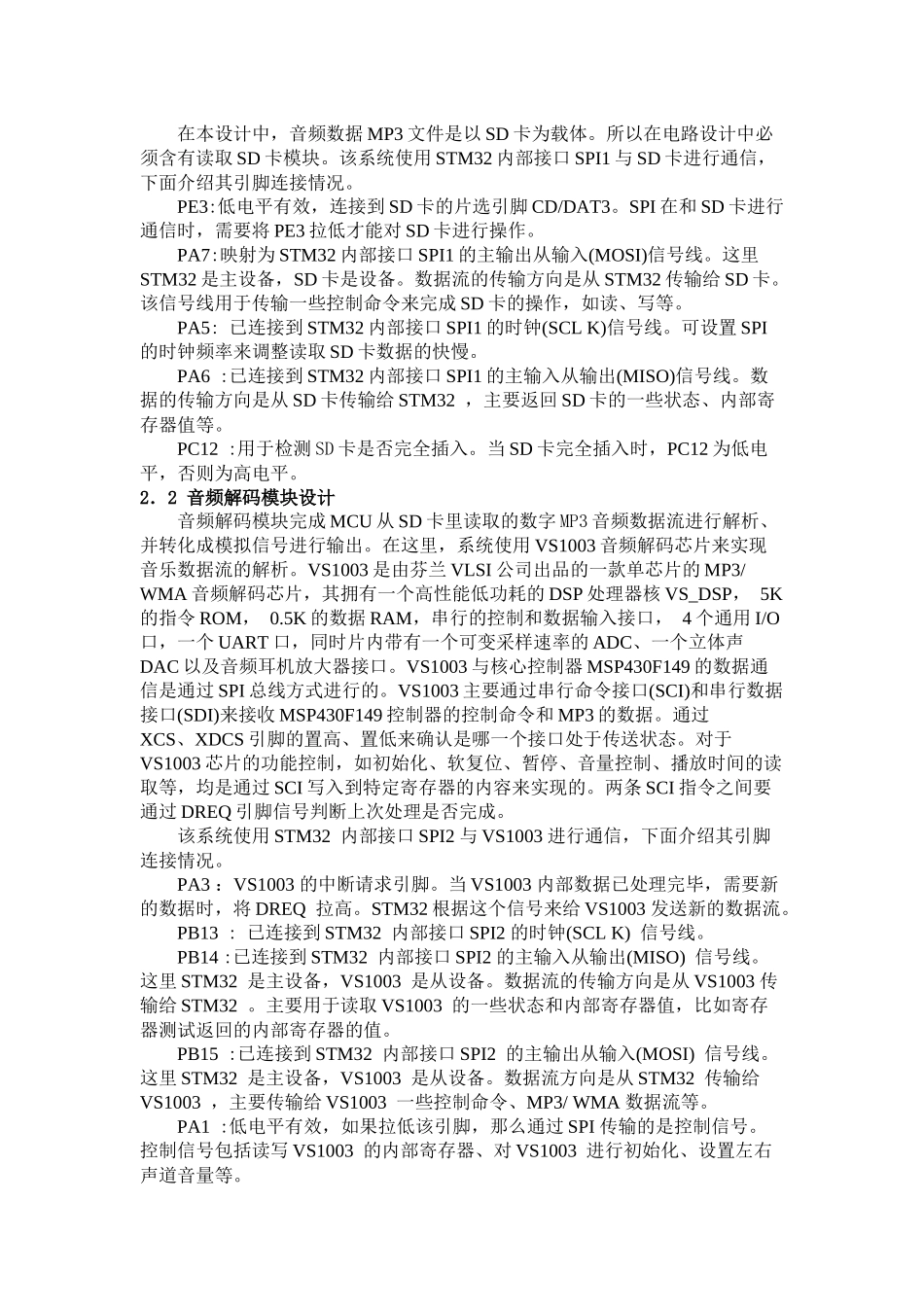

嵌入式MP3播放器的设计1系统概述本文采用STM32系列微控制器，结合解码芯片VS1003、SD卡、LCD等外围设备设计并实现了MP3播放器。其主要功能有:播放VS1003支持的所有音频文件，如MP3、WMA、WAV文件，且音质非常好；通过触摸屏实现按键功能，控制播放上一首/下一首、音量增减等；通过LCD显示歌曲名字和播放状态；本系统还实现了读卡器功能，PC机可通过USB接口直接对开发板上的SD卡进行读写操作，以方便拷贝音频文件。MP3播放过程是STM32通过SPI1接口将数据从SD卡中取出，然后通过SPI2接口送至解码芯VS1003解码播放。这里解码模块单独使用一个SPI接口，以减小干扰和噪声、提高音质。2系统硬件设计方案本系统在硬件上分为6个模块:微控制器STM32F103、解码模块VS1003、存储模块SD卡、触摸屏、USB接口和显示屏LCD。系统硬件框架如图5所示。图5系统硬件框架图2.1存储模块设计SD卡在现在的日常生活与工作中使用非常广泛，时下已经成为最为通用的数据存储卡。在诸如MP3、数码相机等设备上也都采用SD卡作为其存储设备。SD卡之所以得到如此广泛的使用，是因为它价格低廉、存储容量大、使用方便、通用性与安全性强等优点。SD卡支持两种总线方式:SD方式与SPI方式。其中SD方式采用6线制，而SPI方式采用4线制，采用单片机对SD卡进行读写时一般都采用SPI模式。可用不同的初始化方式使SD卡工作于SD方式或SPI方式。在本设计中，音频数据MP3文件是以SD卡为载体。所以在电路设计中必须含有读取SD卡模块。该系统使用STM32内部接口SPI1与SD卡进行通信，下面介绍其引脚连接情况。PE3:低电平有效，连接到SD卡的片选引脚CD/DAT3。SPI在和SD卡进行通信时，需要将PE3拉低才能对SD卡进行操作。PA7:映射为STM32内部接口SPI1的主输出从输入(MOSI)信号线。这里STM32是主设备，SD卡是设备。数据流的传输方向是从STM32传输给SD卡。该信号线用于传输一些控制命令来完成SD卡的操作，如读、写等。PA5:已连接到STM32内部接口SPI1的时钟(SCLK)信号线。可设置SPI的时钟频率来调整读取SD卡数据的快慢。PA6:已连接到STM32内部接口SPI1的主输入从输出(MISO)信号线。数据的传输方向是从SD卡传输给STM32，主要返回SD卡的一些状态、内部寄存器值等。PC12:用于检测SD卡是否完全插入。当SD卡完全插入时，PC12为低电平，否则为高电平。2．2音频解码模块设计音频解码模块完成MCU从SD卡里读取的数字MP3音频数据流进行解析、并转化成模拟信号进行输出。在这里，系统使用VS1003音频解码芯片来实现音乐数据流的解析。VS1003是由芬兰VLSI公司出品的一款单芯片的MP3/WMA音频解码芯片，其拥有一个高性能低功耗的DSP处理器核VS_DSP，5K的指令ROM，0.5K的数据RAM，串行的控制和数据输入接口，4个通用I/O口，一个UART口，同时片内带有一个可变采样速率的ADC、一个立体声DAC以及音频耳机放大器接口。VS1003与核心控制器MSP430F149的数据通信是通过SPI总线方式进行的。VS1003主要通过串行命令接口(SCI)和串行数据接口(SDI)来接收MSP430F149控制器的控制命令和MP3的数据。通过XCS、XDCS引脚的置高、置低来确认是哪一个接口处于传送状态。对于VS1003芯片的功能控制，如初始化、软复位、暂停、音量控制、播放时间的读取等，均是通过SCI写入到特定寄存器的内容来实现的。两条SCI指令之间要通过DREQ引脚信号判断上次处理是否完成。该系统使用STM32内部接口SPI2与VS1003进行通信，下面介绍其引脚连接情况。PA3：VS1003的中断请求引脚。当VS1003内部数据已处理完毕，需要新的数据时，将DREQ拉高。STM32根据这个信号来给VS1003发送新的数据流。PB13:已连接到STM32内部接口SPI2的时钟(SCLK)信号线。PB14:已连接到STM32内部接口SPI2的主输入从输出(MISO)信号线。这里STM32是主设备，VS1003是从设备。数据流的传输方向是从VS1003传输给STM32。主要用于读取VS1003的一些状态和内部寄存器值，比如寄存器测试返回的内部寄存器的值。PB15:已连接到STM32内部接口SPI2的主输出从输入(MOSI)信号线。这里STM32是主设备，VS1003是从设备。数据流方向是从STM32传输给VS1003，主要传输给VS1003一些控制命令、MP3/WMA数据流等。PA1:低电平有效，如果拉低该引脚，那么通过SP...
