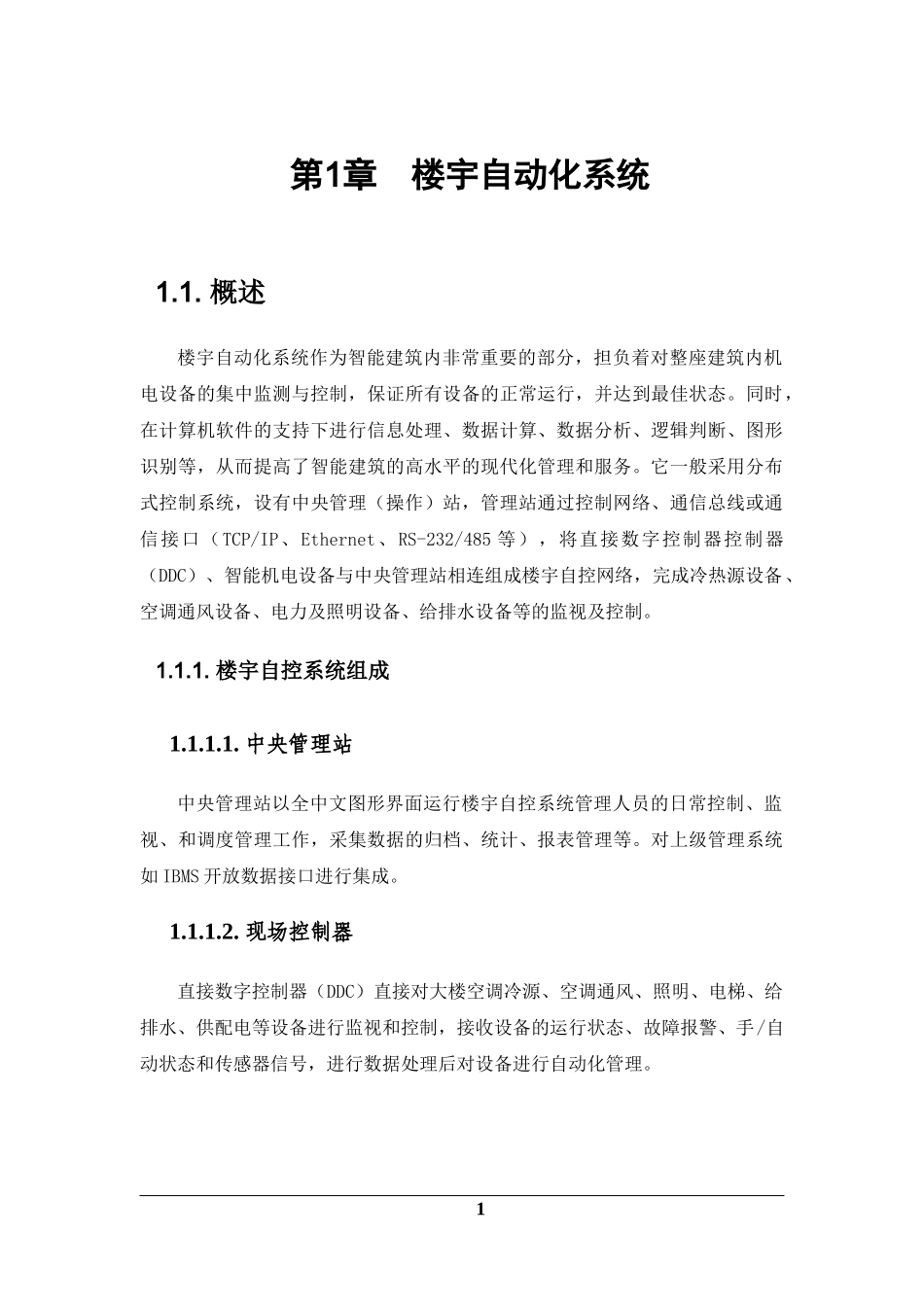

第1章楼宇自动化系统1.1.概述楼宇自动化系统作为智能建筑内非常重要的部分，担负着对整座建筑内机电设备的集中监测与控制，保证所有设备的正常运行，并达到最佳状态。同时，在计算机软件的支持下进行信息处理、数据计算、数据分析、逻辑判断、图形识别等，从而提高了智能建筑的高水平的现代化管理和服务。它一般采用分布式控制系统，设有中央管理（操作）站，管理站通过控制网络、通信总线或通信接口（TCP/IP、Ethernet、RS-232/485等），将直接数字控制器控制器（DDC）、智能机电设备与中央管理站相连组成楼宇自控网络，完成冷热源设备、空调通风设备、电力及照明设备、给排水设备等的监视及控制。1.1.1.楼宇自控系统组成1.1.1.1.中央管理站中央管理站以全中文图形界面运行楼宇自控系统管理人员的日常控制、监视、和调度管理工作，采集数据的归档、统计、报表管理等。对上级管理系统如IBMS开放数据接口进行集成。1.1.1.2.现场控制器直接数字控制器（DDC）直接对大楼空调冷源、空调通风、照明、电梯、给排水、供配电等设备进行监视和控制，接收设备的运行状态、故障报警、手/自动状态和传感器信号，进行数据处理后对设备进行自动化管理。11.1.1.3.末端设备末端传感器检测现场和设备的参数、运行情况，并把数据上传给直接数字控制器进行处理。如温度、湿度、压力、流量、水位等传感器。执行器接受DDC的指令控制各种水阀、风阀、继电器的动作，使大楼的环境达到舒适和适应各种应用要求。1.1.2.楼宇自动化系统的主要功能A、自动监视并控制各种机电设备的启停，显示或打印当前运行状态。B、自动监测、显示、打印各种设备的运行参数及其变化趋势和历史数据。C、根据外界条件、环境因素、负载变化情况自动调节各种设备始终运行于最佳状态。D、监测并及时处理各种意外、突发事件。E、实现对大楼内各种机电设备的统一管理、协调控制。F、自动提供最佳能源控制方案，达到合理、经济地使用能源。G、设备档案管理（设备配置及参数档案）、设备运行报表和设备维修管理等。1.1.3.楼宇自控系统的优越性三元里大厦由于建筑面积大，建筑功能复杂，为此配置了大量的机电设备，以保证整个建筑良好舒适的具备环境和便利的生活、工作空间。大量设备的使用，必将引起管理人员的增加、能耗费用的巨额支出和管理的复杂。在建筑物内应用楼宇自动控制系统，能使建筑物得到以下益处：1.1.3.1.节电楼宇自控系统通过电脑控制程序对全楼的设备进行监视和控制，统一调配所有设备用电量，可以实现用电负荷的最优控制，有效节省电能，减少不必要的浪费。本工程作为一座现代化的大厦来说，电力的消耗是非常惊人的。大楼中各2种设备都是“耗电大户”。以空调系统为例，根据设计图纸提供的资料，由此所消耗的电耗更是惊人；在大楼配置楼宇自控系统之后，系统可根据设置在楼内各处的传感器所检测的数据，计算出大厦实际的冷负荷，与机组的制冷能力进行比较，如果能力富裕很多，说明设备组全部开动是没必要的，就按程序中事先指定的顺序关闭其中的一台；如果此时能力仍然富裕很多，就顺序关闭第二台。反之，当冷负荷增加时就顺序开启设备。通过调节设备开启，既保证正常需要，又降低能源消耗。1.1.3.2.节省人力由于楼宇自控系统采用集中电脑控制，在投入使用后可以大量减少运行操作人员和设备维护维修人员，并能及时处理设备出现的问题。在没有楼宇自控系统的建筑物中，设备的开关、维护及保养都需要人去操作，这样不可避免地要求建筑配置庞大的人员队伍，而采用了自动控制系统之后，上述工作均由楼宇自控系统根据预先设计好的程序自动完成，大批的人力将被减少下来，首先节约了管理上的开支，同时也减少了由于管理众多人员所引起的一系列问题。根据我们的经验，在建筑内配置楼宇自控系统之后，在今后可以减少三分之二的设备运行、维护人员。31.1.3.3.延长设备的使用寿命在建筑内配置楼宇自控系统之后，设备的运行状态始终处于系统的监视之下，楼宇自控系统可提供设备运行的完整记录，同时可以定期打印出维护、保养的通知单，这样可以保证维护人员不超前、不误时地进行设备保养，因此可以使设备的运行寿命加长，也就是降...
