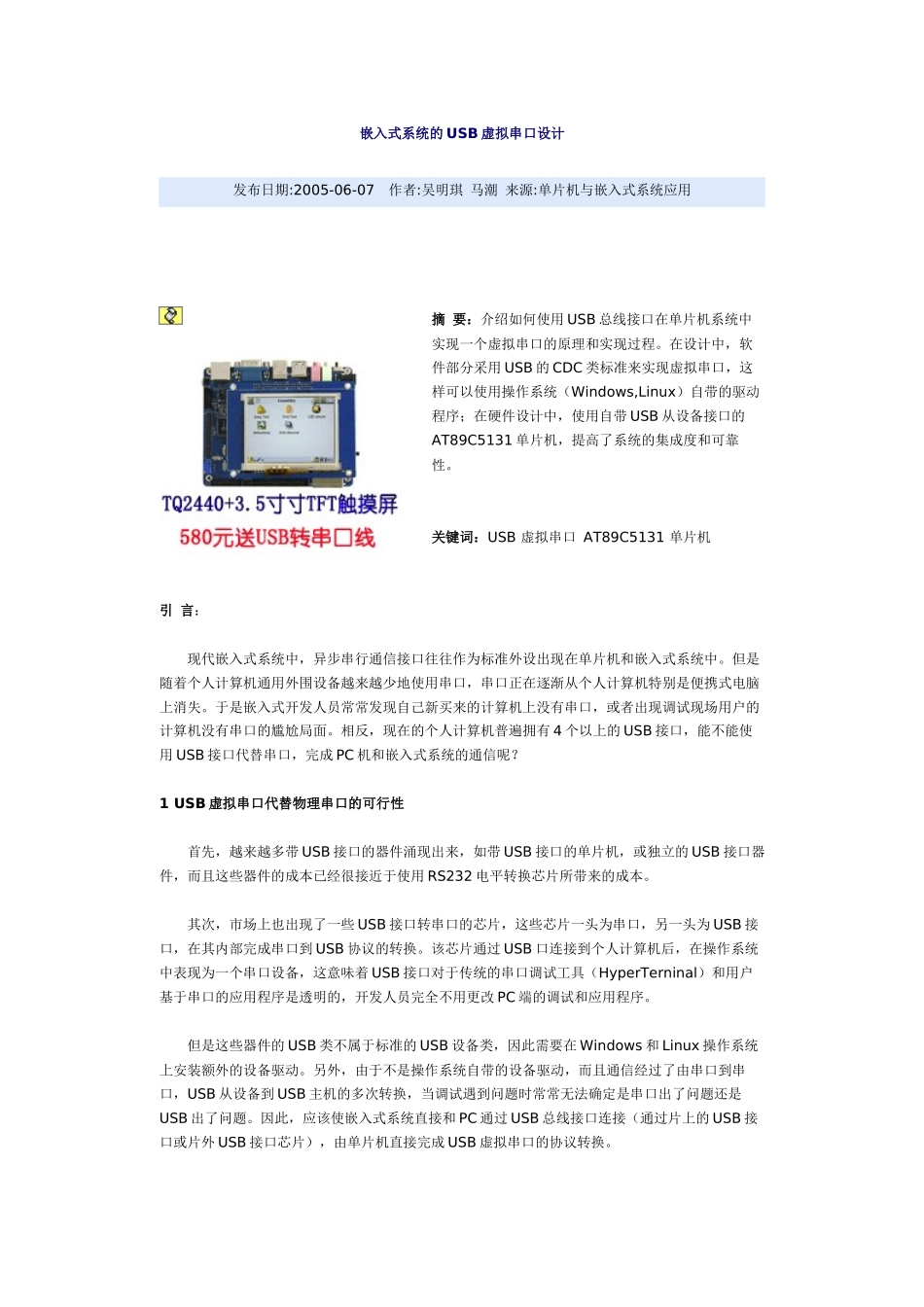

嵌入式系统的USB虚拟串口设计发布日期:2005-06-07作者:吴明琪马潮来源:单片机与嵌入式系统应用摘要：介绍如何使用USB总线接口在单片机系统中实现一个虚拟串口的原理和实现过程。在设计中，软件部分采用USB的CDC类标准来实现虚拟串口，这样可以使用操作系统（Windows,Linux）自带的驱动程序；在硬件设计中，使用自带USB从设备接口的AT89C5131单片机，提高了系统的集成度和可靠性。关键词：USB虚拟串口AT89C5131单片机引言：现代嵌入式系统中，异步串行通信接口往往作为标准外设出现在单片机和嵌入式系统中。但是随着个人计算机通用外围设备越来越少地使用串口，串口正在逐渐从个人计算机特别是便携式电脑上消失。于是嵌入式开发人员常常发现自己新买来的计算机上没有串口，或者出现调试现场用户的计算机没有串口的尴尬局面。相反，现在的个人计算机普遍拥有4个以上的USB接口，能不能使用USB接口代替串口，完成PC机和嵌入式系统的通信呢？1USB虚拟串口代替物理串口的可行性首先，越来越多带USB接口的器件涌现出来，如带USB接口的单片机，或独立的USB接口器件，而且这些器件的成本已经很接近于使用RS232电平转换芯片所带来的成本。其次，市场上也出现了一些USB接口转串口的芯片，这些芯片一头为串口，另一头为USB接口，在其内部完成串口到USB协议的转换。该芯片通过USB口连接到个人计算机后，在操作系统中表现为一个串口设备，这意味着USB接口对于传统的串口调试工具（HyperTerninal）和用户基于串口的应用程序是透明的，开发人员完全不用更改PC端的调试和应用程序。但是这些器件的USB类不属于标准的USB设备类，因此需要在Windows和Linux操作系统上安装额外的设备驱动。另外，由于不是操作系统自带的设备驱动，而且通信经过了由串口到串口，USB从设备到USB主机的多次转换，当调试遇到问题时常常无法确定是串口出了问题还是USB出了问题。因此，应该使嵌入式系统直接和PC通过USB总线接口连接（通过片上的USB接口或片外USB接口芯片），由单片机直接完成USB虚拟串口的协议转换。在USB标准子类中，有一类称之为CDC类，可以实现虚拟串口通信的协议，而且由于大部分的操作系统（Windows和Linux）都带有支持CDC类的设备驱动程序，可以自动识别CDC类的设备，这样不仅免去了写专用设备驱动的负担，同时简化了设备驱动的安装。2什么是CDC类USB的CDC类是USB通信设备类（CommunicationDeviceClass）的简称。CDC类是USB组织定义的一类专门给各种通信设备（电信通信设备和中速网络通信设备）使用的USB子类。根据CDC类所针对通信设备的不同，CDC类又被分成以下不同的模型：USB传统纯电话业务（POTS）模型，USBISDN模型和USB网络模型。其中，USB传统纯电话业务模型，有可分为直接线控制模型（DirectLineControlModel）、抽象控制模型（AbstractControlModel）和USB电话模型（USBTelephoneModel），如图1所示。本文所讨论的虚拟串口就属于USB传统纯电话业务模型下的抽象控制模型。图1通常一个CDC类又由两个接口子类组成通信接口类（CommunicationInterfaceClass）和数据接口类(DataInterfaceClass)。笔者主要通过通信接口类对设备进行管理和控制，而通过数据接口类传送数据。这两个接口子类占有不同数量和类型的终端点（Endpoints），如图2所示。对于前面所述的不同CDC类模型，其所对应的接口的终端点需求也是不同的。如所需要讨论的抽象控制模型对终端点的需求，通信接口类需要一个控制终端点（ControlEndpoint）和一个可选的中断（Interrupt）型终端点，数据接口子类需要一个方向为输入（IN）的周期性（Isochronous）型终端点和一个方向为输出（OUT）的周期性型终端点。其中控制终端点主要用于USB设备的枚举和虚拟串口的波特率和数据类型（数据位数、停止位和起始位）设置的通信。输出方向的非同步终端点用于主机（Host）向从设备（Slave）发送数据，相当于传统物理串口中的TXD线（如果从单片机的角度看），输入方向的非同步终端点用于从设备向主机发送数据，相当于传统物理串口中的RXD线。图23AT89C5131的简单介绍基于单片机的嵌入式系统要实现USB总线通信，通常都是通过外扩专用的USB总线接口芯片（...
