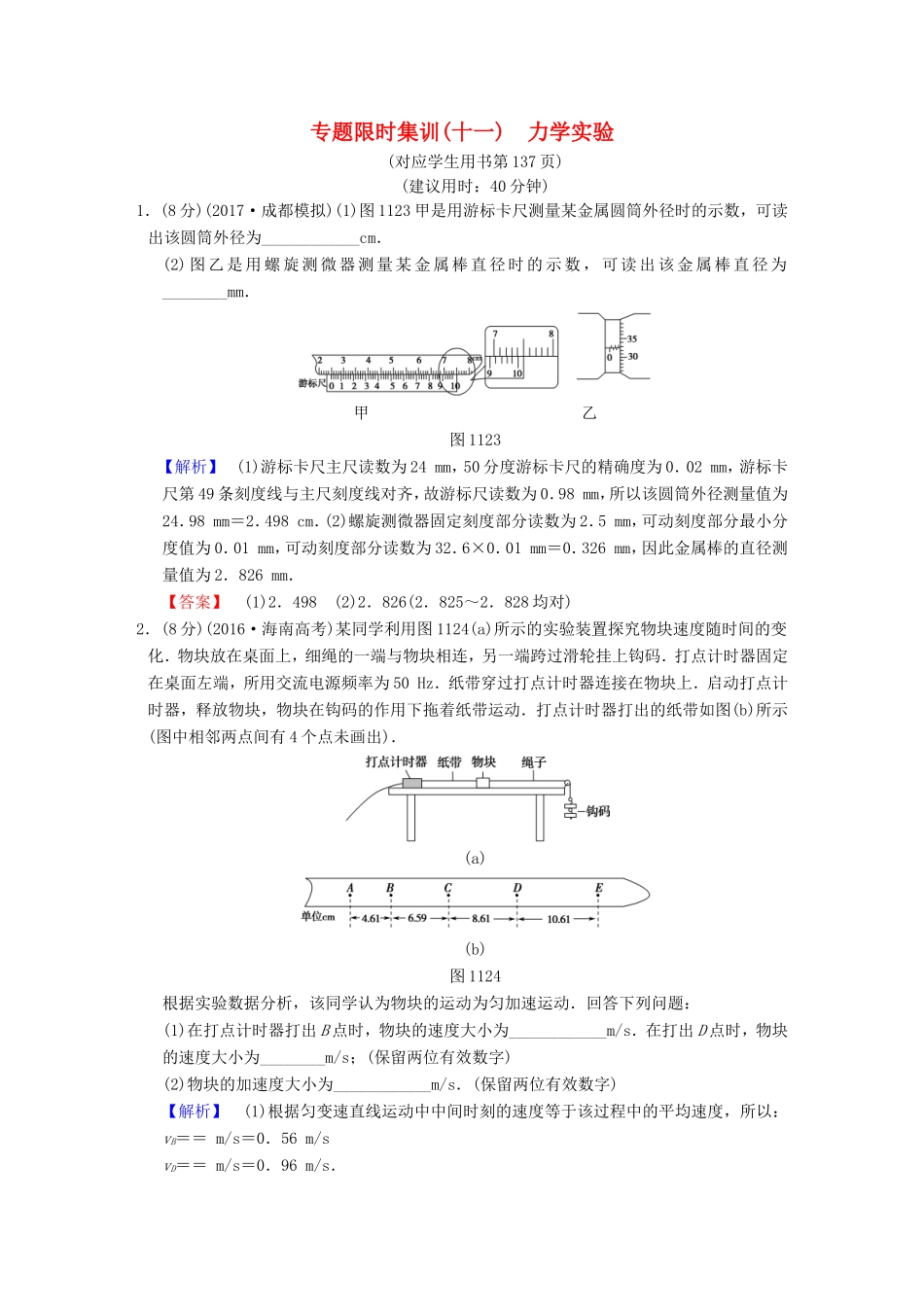

专题限时集训(十一)力学实验(对应学生用书第137页)(建议用时：40分钟)1．(8分)(2017·成都模拟)(1)图1123甲是用游标卡尺测量某金属圆筒外径时的示数，可读出该圆筒外径为____________cm．(2)图乙是用螺旋测微器测量某金属棒直径时的示数，可读出该金属棒直径为________mm．甲乙图1123【解析】(1)游标卡尺主尺读数为24mm，50分度游标卡尺的精确度为0．02mm，游标卡尺第49条刻度线与主尺刻度线对齐，故游标尺读数为0．98mm，所以该圆筒外径测量值为24．98mm＝2．498cm．(2)螺旋测微器固定刻度部分读数为2．5mm，可动刻度部分最小分度值为0．01mm，可动刻度部分读数为32．6×0．01mm＝0．326mm，因此金属棒的直径测量值为2．826mm．【答案】(1)2．498(2)2．826(2．825～2．828均对)2．(8分)(2016·海南高考)某同学利用图1124(a)所示的实验装置探究物块速度随时间的变化．物块放在桌面上，细绳的一端与物块相连，另一端跨过滑轮挂上钩码．打点计时器固定在桌面左端，所用交流电源频率为50Hz．纸带穿过打点计时器连接在物块上．启动打点计时器，释放物块，物块在钩码的作用下拖着纸带运动．打点计时器打出的纸带如图(b)所示(图中相邻两点间有4个点未画出)．(a)(b)图1124根据实验数据分析，该同学认为物块的运动为匀加速运动．回答下列问题：(1)在打点计时器打出B点时，物块的速度大小为____________m/s．在打出D点时，物块的速度大小为________m/s；(保留两位有效数字)(2)物块的加速度大小为____________m/s．(保留两位有效数字)【解析】(1)根据匀变速直线运动中中间时刻的速度等于该过程中的平均速度，所以：vB＝＝m/s＝0．56m/svD＝＝m/s＝0．96m/s．(2)根据题意，该同学认为物块的运动为匀加速运动，则根据速度公式：vD＝vB＋a·2T，代入数据整理可以得到：a＝2．0m/s2．【答案】(1)0．560．96(2)2．03．(8分)一同学用电子秤、水壶、细线、墙钉和贴在墙上的白纸等物品，在家中验证力的平行四边形定则．【导学号：17214183】图1125(1)如图1125(a)，在电子秤的下端悬挂一装满水的水壶，记下水壶________时电子秤的示数F．(2)如图(b)，将三根细线L1、L2、L3的一端打结，另一端分别拴在电子秤的挂钩、墙钉A和水壶杯带上．水平拉开细线L1，在白纸上记下结点O的位置、________和电子秤的示数F1．(3)如图(c)，将另一颗墙钉B钉在与O同一水平位置上，并将L1拴在其上．手握电子秤沿着(2)中L2的方向拉开细线L2，使________和三根细线的方向与(2)中重合，记录电子秤的示数F2．(4)在白纸上按一定标度作出电子秤拉力F、F1、F2的图示，根据平行四边形定则作出F1、F2的合力F′的图示，若________，则平行四边形定则得到验证．【解析】(1)要测量装满水的水壶的重力，则记下水壶静止时电子秤的示数F．(2)要画出平行四边形，则需要记录分力的大小和方向，所以在白纸上记下结点O的位置的同时也要记录三根细线的方向以及电子秤的示数F1．(3)已经记录了一个分力的大小，还要记录另一个分力的大小，则结点O点位置不能变化，力的方向也都不能变化，所以应使结点O的位置和三根细线的方向与(2)中重合，记录电子秤的示数F2．(4)根据平行四边形定则作出F1、F2的合力F′的图示，若F和F′在误差范围内重合，则平行四边形定则得到验证．【答案】(1)静止(2)三根细线的方向(3)结点O的位置(4)F和F′在误差范围内重合4．(8分)某探究小组为了研究小车在桌面上的直线运动，用自制“滴水计时器”计量时间．实验前，将该计时器固定在小车旁，如图1126(a)所示．实验时，保持桌面水平，用手轻推一下小车．在小车运动过程中，滴水计时器等时间间隔地滴下小水滴，图1126(b)记录了桌面上连续6个水滴的位置．(已知滴水计时器每30s内共滴下46个小水滴)图1126(1)由图(b)可知，小车在桌面上是________(填“从右向左”或“从左向右”)运动的．(2)该小组同学根据图(b)的数据判断出小车做匀变速运动．小车运动到图(b)中A点位置时的速度大小为________m/s，加速度大小为________m/s2．(结果均保留两位有效数字)【解析】(1)由于用手轻推一下小车，则小车做减速运动，根据桌面上连续6个水滴的位置，可知，小车从右向左做减速运动；(2)已知滴...
