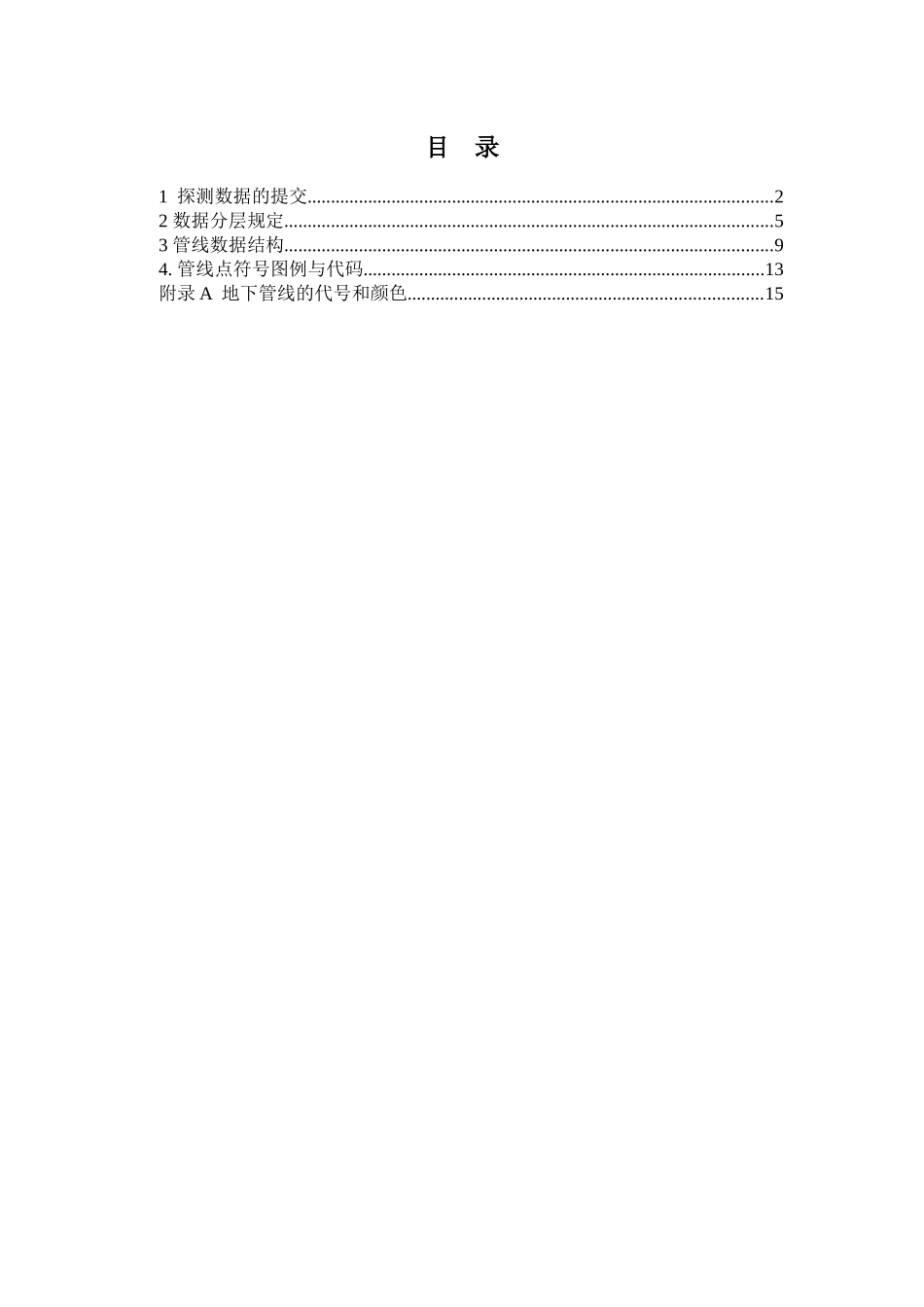

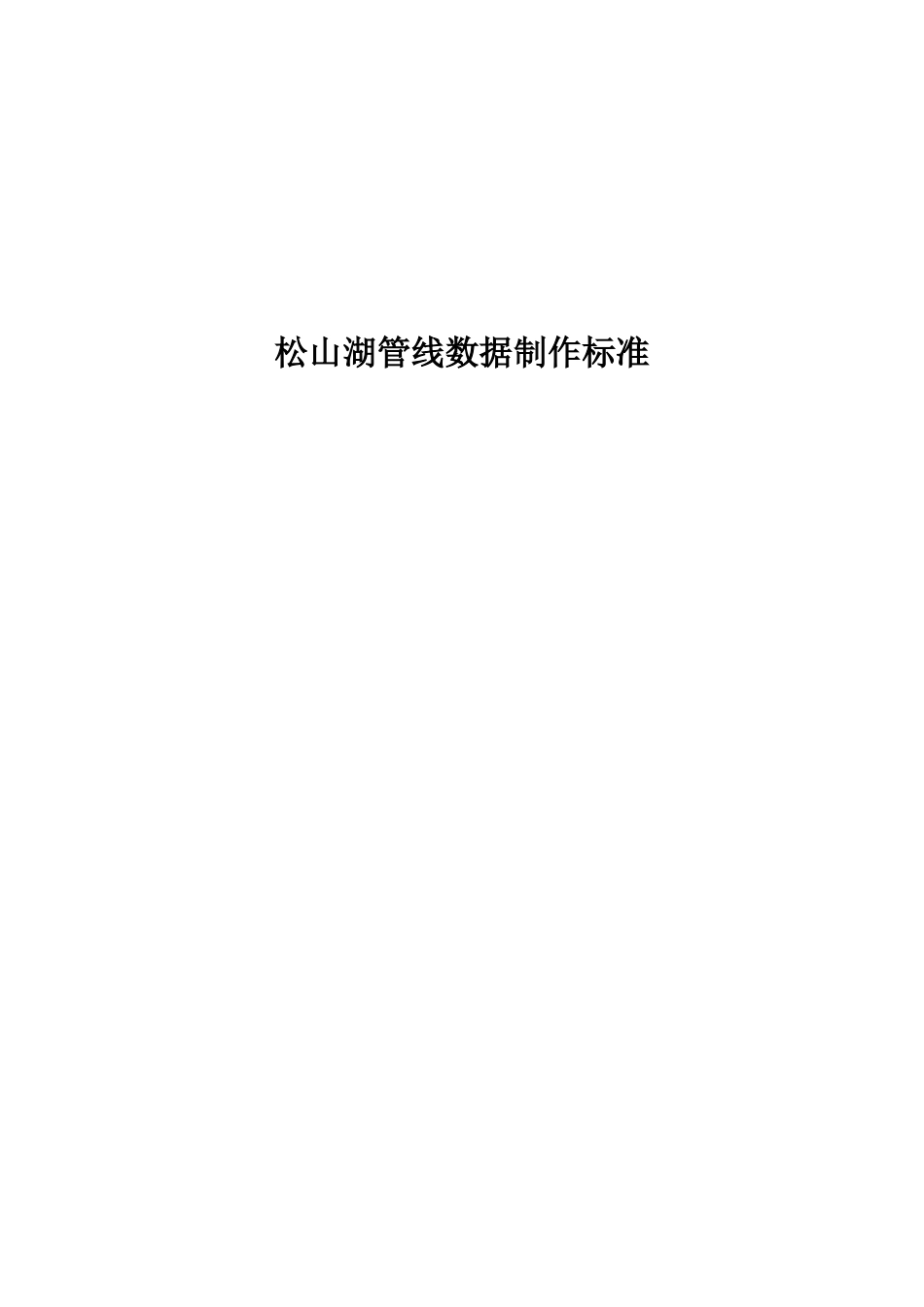

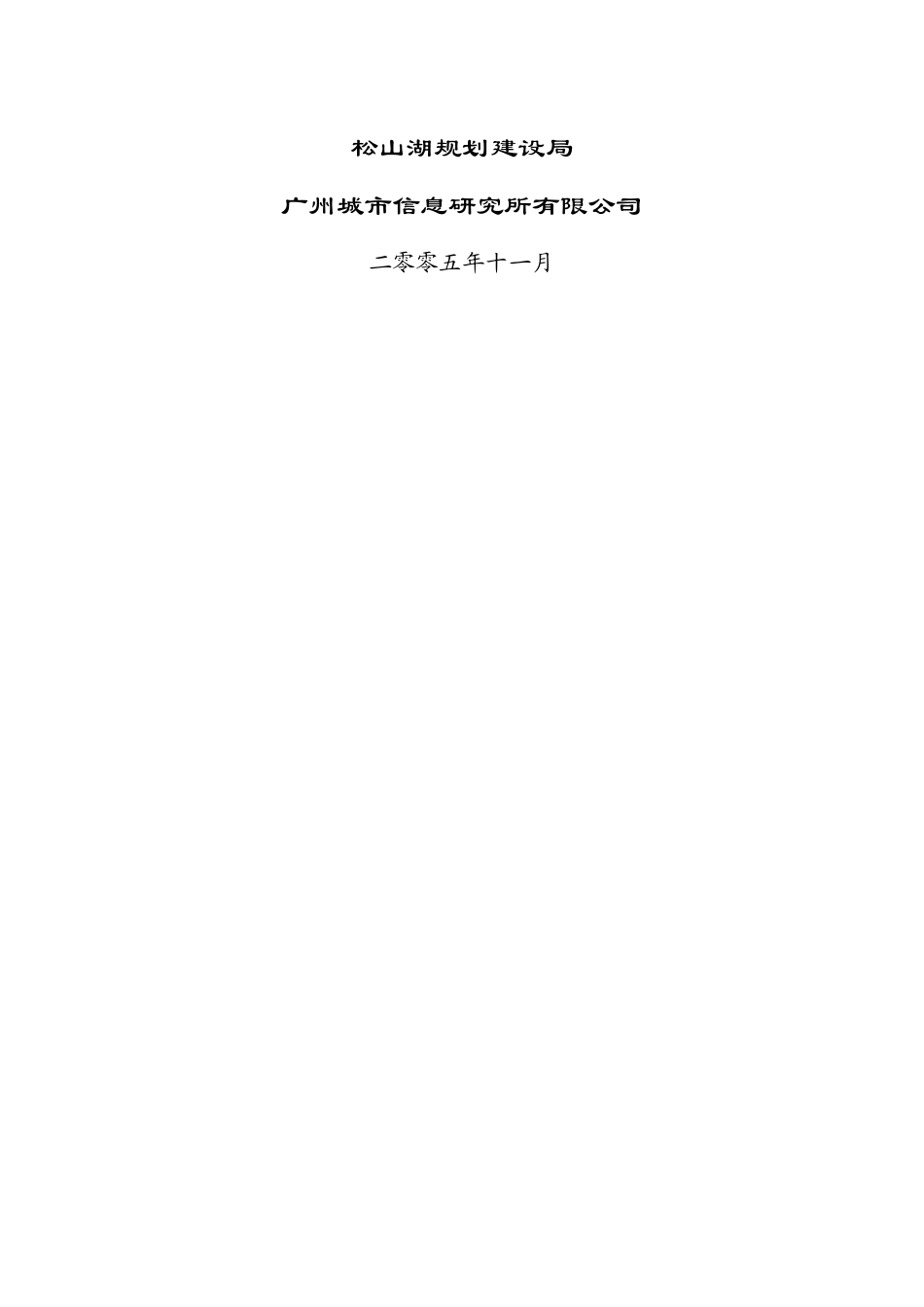

松山湖管线数据制作标准松山湖规划建设局广州城市信息研究所有限公司二零零五年十一月目录1探测数据的提交....................................................................................................22数据分层规定.........................................................................................................53管线数据结构.........................................................................................................94.管线点符号图例与代码......................................................................................13附录A地下管线的代号和颜色............................................................................151探测数据的提交1.1地下管线探测单位使用的电子记录手簿及成图软件可自行选定，但提供的数据文本必须符合本章规定的要求，附录有探测数据记录表格。1.2探测成果以每次测量为单位，提交数据文本，同时采用电子格式，数据为AUTOCAD2000格式。1.3同一次测量的数据按一次提交。1.4提交数据成果时，必须先消除数据矛盾。1.5勘测单位提交的数据文本电子格式建议为：以access的*.mdb格式存贮的地下管线数据库文件，如无法采用电子格式可采用纸质文本记录。1.6数据文本格式(1)采用纸张提交(2)如果采用电子格式，管线数据库以一次探测为单位提交，命名方式为xx.mdbXX为文件号.xx.mdb文件包括管线点属性表和管线线段表，按不同管类分别成表，同时也用于存贮测区描述信息表。表命名如下表所列，数据结构参见相关条款。1.7提交数据的说明（1）各种管线点符号代码参见管线点符号图例与代码。（2）管线线段表用于建立管线之间的连接关系，包括：现状管线的连接关系；空管（预埋管）的连接关系。空管在图面上以虚线表示；“一井多盖”、“一井多阀门”的窨井进出点及井内各点的连接关系。（3）有两个以上入口（多井盖）的电信检修井和一井多阀门(附属物)的窨井按比例实测井位，以虚线表示井位轮廓，轮廓几何中心加注相应的窨井符号或阀门井符号（称为虚拟窨井符号），颜色采用相应管线的颜色，在管线注记层表示，图面上电信管线不表示井内连线，在管线线段表内注明各点在井内的连接关系，并在线型栏注明“2”；其他管线只表示特征点的连接关系。管线进井处的管线点的点符号编码应填写一井多盖编码或一井多阀门编码。轮廓线的线段信息记录在注记数据线表中，轮廓点坐标记录在注记数据点表中。轮廓几何中心加注相应的窨井符号(一井多盖范围内虚拟窨井)，其坐标记录在注记数据点表中。（4）管线在宽度大于或等于1.0米以上的管沟(任意宽度、包括人防)中时，其管沟的相应数据应填入管沟线表中，管沟起终点为管沟的实际中心线上的点，如与管线点重合时，也可用相应管线点的点号。与相应管线段的连接码为相对应的管线段的起终点号，其间以”-“相隔。综合管沟以主要管线定义管类及管沟的连接码。管沟的埋深为内底埋深。管沟的的断面尺寸应与相应管线的埋设方式D_TYPE的值一致。管沟的断面尺寸除了记录在管沟表中的D_S字段中外，还应当记录在相应管线线表的D_DIA字段中。管沟表中不包含按标准管块(D_TYPE=5)或套管埋设(D_TYPE=6)的电缆类的管块数据。综合管沟中的其它管线的管沟连接码填写以主要管线定义的管沟连接码。宽度小于1.0米以下的管沟的埋设方式定义为d_type=7，不记入管沟表，其断面尺寸记录在D_DIA字段中。排水方沟不属于管沟，其D_Type=0。（5）宽度大于或等于1.0米以上的管沟（道）方式埋设的地下管线（包括电信、电力等），实测的沟道边线用相应管线颜色的虚线在图上表示，并放在相应的管线注记层text1。上述虚线的类型为实部图上2mm虚部图上1mm。（6）偏心的附属物(井/阀门等)的附属物符号在管线点层表示，颜色采用相应管线的颜色。按管线的实际位置实测管线点，在管线点属性表的点符号代码栏填写偏心点的编码,offset字段中填写偏心点附属物的点号。偏心点附属物点作为一条点记录置于点表中，其offset字段的值为其自身的点号，即等于Exp_No的值。（7）空管必须在管线线段表的线型栏注明“1...
