高考物理二轮复习 实验题增分练(二)(含解析)-人教版高三物理试题VIP免费

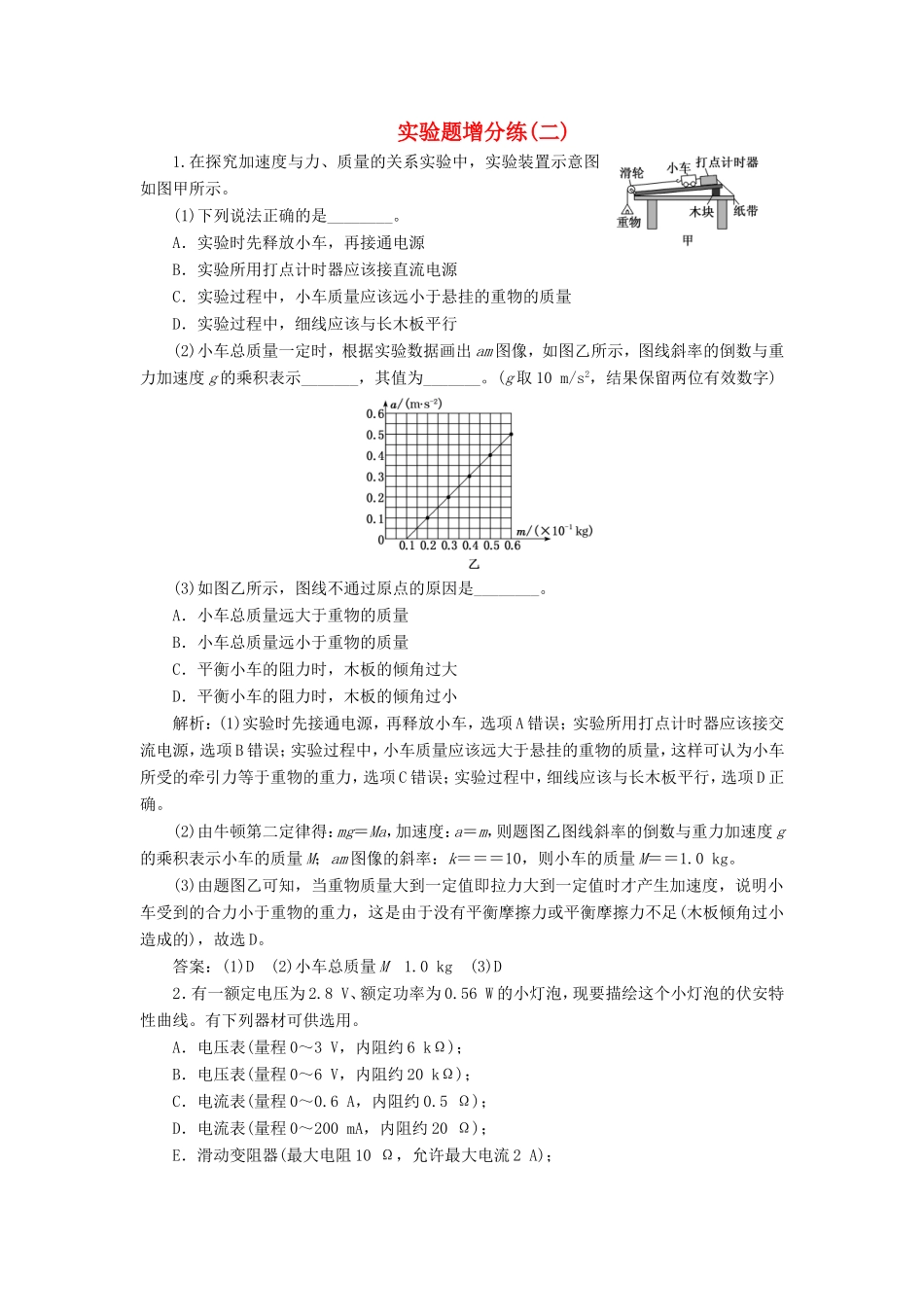

高考物理二轮复习 实验题增分练(二)(含解析)-人教版高三物理试题_第1页
1/2

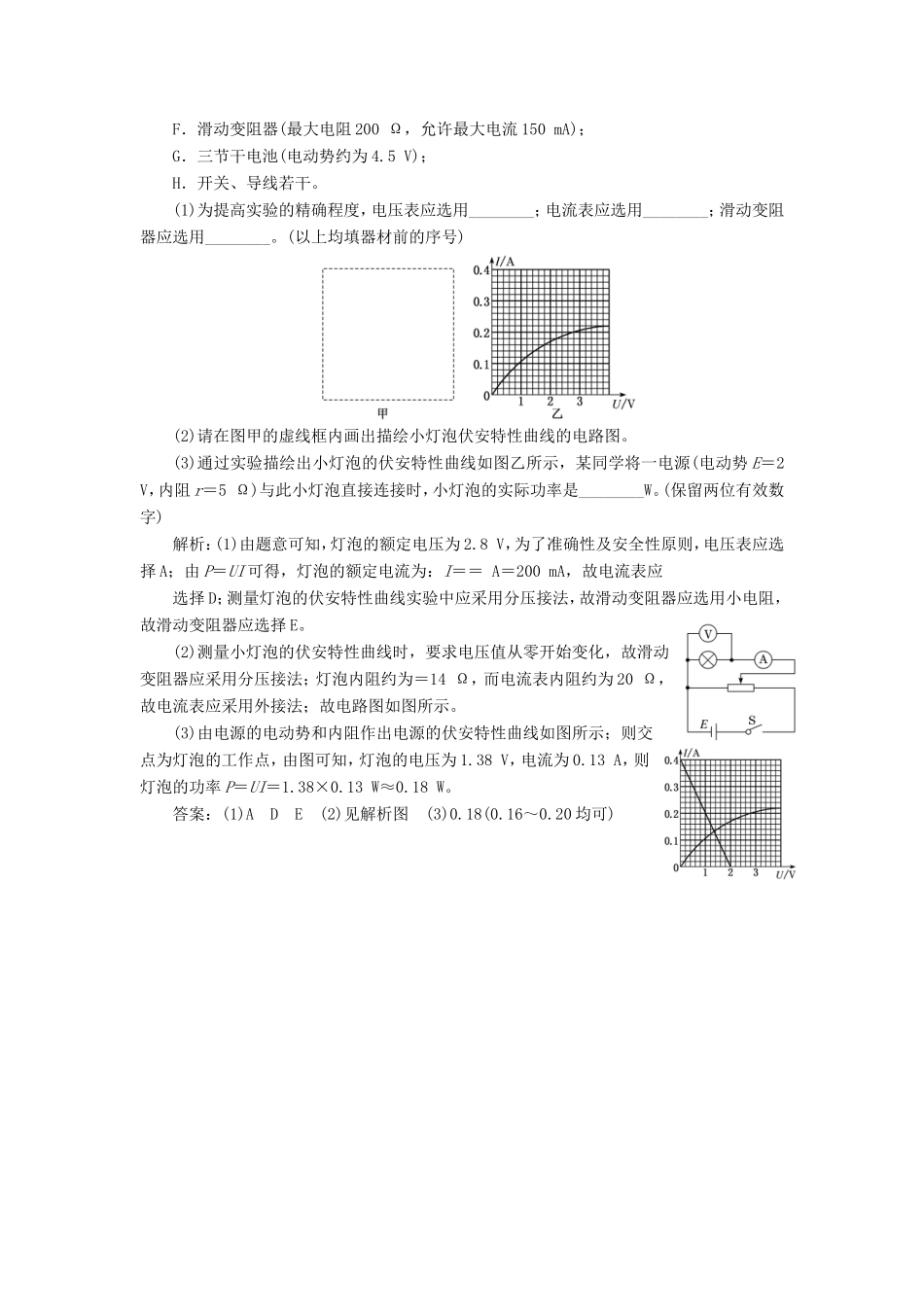

高考物理二轮复习 实验题增分练(二)(含解析)-人教版高三物理试题_第2页
2/2
实验题增分练(二)1.在探究加速度与力、质量的关系实验中,实验装置示意图如图甲所示。(1)下列说法正确的是________。A.实验时先释放小车,再接通电源B.实验所用打点计时器应该接直流电源C.实验过程中,小车质量应该远小于悬挂的重物的质量D.实验过程中,细线应该与长木板平行(2)小车总质量一定时,根据实验数据画出am图像,如图乙所示,图线斜率的倒数与重力加速度g的乘积表示_______,其值为_______。(g取10m/s2,结果保留两位有效数字)(3)如图乙所示,图线不通过原点的原因是________。A.小车总质量远大于重物的质量B.小车总质量远小于重物的质量C.平衡小车的阻力时,木板的倾角过大D.平衡小车的阻力时,木板的倾角过小解析:(1)实验时先接通电源,再释放小车,选项A错误;实验所用打点计时器应该接交流电源,选项B错误;实验过程中,小车质量应该远大于悬挂的重物的质量,这样可认为小车所受的牵引力等于重物的重力,选项C错误;实验过程中,细线应该与长木板平行,选项D正确。(2)由牛顿第二定律得:mg=Ma,加速度:a=m,则题图乙图线斜率的倒数与重力加速度g的乘积表示小车的质量M;am图像的斜率:k===10,则小车的质量M==1.0kg。(3)由题图乙可知,当重物质量大到一定值即拉力大到一定值时才产生加速度,说明小车受到的合力小于重物的重力,这是由于没有平衡摩擦力或平衡摩擦力不足(木板倾角过小造成的),故选D。答案:(1)D(2)小车总质量M1.0kg(3)D2.有一额定电压为2.8V、额定功率为0.56W的小灯泡,现要描绘这个小灯泡的伏安特性曲线。有下列器材可供选用。A.电压表(量程0~3V,内阻约6kΩ);B.电压表(量程0~6V,内阻约20kΩ);C.电流表(量程0~0.6A,内阻约0.5Ω);D.电流表(量程0~200mA,内阻约20Ω);E.滑动变阻器(最大电阻10Ω,允许最大电流2A);F.滑动变阻器(最大电阻200Ω,允许最大电流150mA);G.三节干电池(电动势约为4.5V);H.开关、导线若干。(1)为提高实验的精确程度,电压表应选用________;电流表应选用________;滑动变阻器应选用________。(以上均填器材前的序号)(2)请在图甲的虚线框内画出描绘小灯泡伏安特性曲线的电路图。(3)通过实验描绘出小灯泡的伏安特性曲线如图乙所示,某同学将一电源(电动势E=2V,内阻r=5Ω)与此小灯泡直接连接时,小灯泡的实际功率是________W。(保留两位有效数字)解析:(1)由题意可知,灯泡的额定电压为2.8V,为了准确性及安全性原则,电压表应选择A;由P=UI可得,灯泡的额定电流为:I==A=200mA,故电流表应选择D;测量灯泡的伏安特性曲线实验中应采用分压接法,故滑动变阻器应选用小电阻,故滑动变阻器应选择E。(2)测量小灯泡的伏安特性曲线时,要求电压值从零开始变化,故滑动变阻器应采用分压接法;灯泡内阻约为=14Ω,而电流表内阻约为20Ω,故电流表应采用外接法;故电路图如图所示。(3)由电源的电动势和内阻作出电源的伏安特性曲线如图所示;则交点为灯泡的工作点,由图可知,灯泡的电压为1.38V,电流为0.13A,则灯泡的功率P=UI=1.38×0.13W≈0.18W。答案:(1)ADE(2)见解析图(3)0.18(0.16~0.20均可)
