塔吊基础施工工艺流程及技术措施及质量验收VIP免费

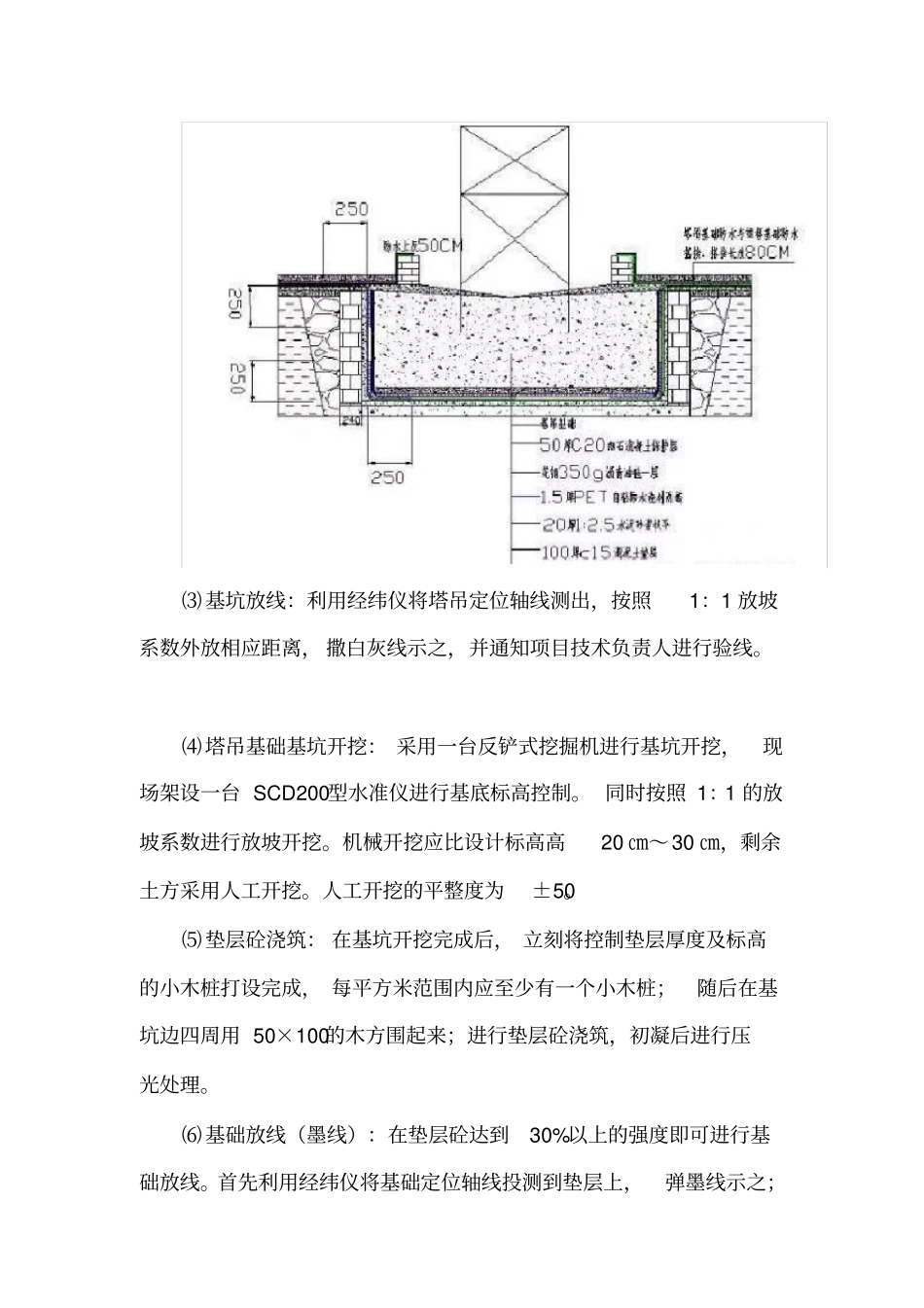

塔吊基础施工工艺流程及技术措施及质量验收1、施工技术措施1）塔吊基础施工工艺流程桩基打设→基坑降水→基坑放线（白灰线）→验线→塔吊基坑土方开挖→垫层浇筑→基础放线（墨线）→验线→底层钢筋网绑扎→塔吊预埋脚柱安装固定→上层钢筋网绑扎→塔吊基础模板支模→塔吊基础钢筋模板验收→塔吊基础砼浇筑→砼养护2）塔吊基础施工工艺⑴桩基打设：本案中采用混凝土灌注桩及支护桩，可以与桩基分包施工单位协调，在工程桩打设完成后，顺便把塔吊用桩打设完成。此项并入工程桩基工程，按工程桩基工程施工方案施工。⑵基坑降水：本案中基坑降水将与09地块基坑降水结合起来，同时进行基坑降水。采用管井井管进行降水，设置观察井，当地下水降至基坑底下500左右，即可开挖。此项并入降水工程，按降水工程施工方案⑶基坑放线：利用经纬仪将塔吊定位轴线测出，按照1：1放坡系数外放相应距离，撒白灰线示之，并通知项目技术负责人进行验线。⑷塔吊基础基坑开挖：采用一台反铲式挖掘机进行基坑开挖，现场架设一台SCD200型水准仪进行基底标高控制。同时按照1：1的放坡系数进行放坡开挖。机械开挖应比设计标高高20㎝～30㎝，剩余土方采用人工开挖。人工开挖的平整度为±50。⑸垫层砼浇筑：在基坑开挖完成后，立刻将控制垫层厚度及标高的小木桩打设完成，每平方米范围内应至少有一个小木桩；随后在基坑边四周用50×100的木方围起来；进行垫层砼浇筑，初凝后进行压光处理。⑹基础放线（墨线）：在垫层砼达到30%以上的强度即可进行基础放线。首先利用经纬仪将基础定位轴线投测到垫层上，弹墨线示之；然后按照基础的设计尺寸将基础边线测出，弹墨线示之；最后通知技术负责人进行验线。⑺底层钢筋网绑扎：将塔吊基础底部受力主筋安装相应的间距要求绑扎到位，要求采用满扎，同时在塔吊预埋脚柱区域内钢筋网应采用点焊加固，最后放置底层钢筋网垫块。⑻塔吊预埋脚柱安装、固定：由于本案塔吊基础高1350，保证脚柱上部螺栓孔能露出基础砼表面，接着将四个预埋脚柱安装到塔吊标准节上，同时在四个预埋脚柱上焊接剪刀撑予以加固；然后用经纬仪将塔吊定位轴线投测到底层钢筋网上，弹墨线喷白漆示之，同时将预埋脚柱位置处边线测放出来；接着利用反铲挖掘机将安装有预埋脚柱的标准节吊入基坑，放到底层钢筋网上，具体位置为上一步骤测放出来的脚柱位置线内；然后利用水准仪测出标准节上部四角四个螺栓孔处的标高，根据高低差值，在底层钢筋网上放置1mm/2mm不等的钢板片予以调整，直至四角标高差值在±2mm以内；最后将其与底部钢筋网焊接牢固⑼基础上部钢筋网绑扎：首先安装1500左右的间距放置钢筋马蹬，接着将上部受力主筋按设计间距放置到位，进行绑扎，上部钢筋网可以采用梅花状绑扎。⑽基础支模：采用15后多层板做面板，50×100木方做背楞，Ф48钢管做外楞的模板支撑体系。⑾钢筋、模板验收：以上工作完成后，通知项目技术负责人及监理单位进行钢筋、模板验收。⑿塔吊基础砼浇筑：本案中塔吊基础砼采用商品砼，由汽车泵配合进行砼浇筑，砼在振捣过程中要充分，快插慢拔，均匀振捣，避免过振。待砼初凝后，进行砼表面压光处理。同时留置砼试块。⒀塔吊基础砼养护：本案砼施工处于夏季，砼养护采用浇水覆盖养护，连续养护不少于7天。当塔吊基础砼强度达到不少于设计值的90%上时方可进行塔吊上部结构安装。2、技术措施及质量验收1、混凝土强度等级采用C35；2、基础表面平整度允许偏差1/1000；3、埋设件埋设参照一下程序施工：①将16件10.9级高强度螺栓及垫板与预埋螺栓定位框装配在一起。②为了便于施工，当钢筋绑扎到一定程度时，将装配好的预埋螺栓和预埋螺栓定位框整体吊入钢筋网内。③再将4件Φ30的钢筋将预埋螺栓连接。④吊起装配好的预埋螺栓和预埋螺栓定位框整体，浇筑混凝土。在预埋螺栓定位框上加工找水平，保证预埋后定位框中心线与水平面的垂直度小于1.5/1000。⑤固定支腿周围混凝土充填率必须达到95%以上。⑥地脚螺栓详图附后4、起重机的混凝土基础应验收合格后，方可使用。5、起重机的金属结构、及所有电气设备的金属外壳，应有可靠的接地装置，接地电阻不应大于10Ω6、按塔机说明书，核对...
