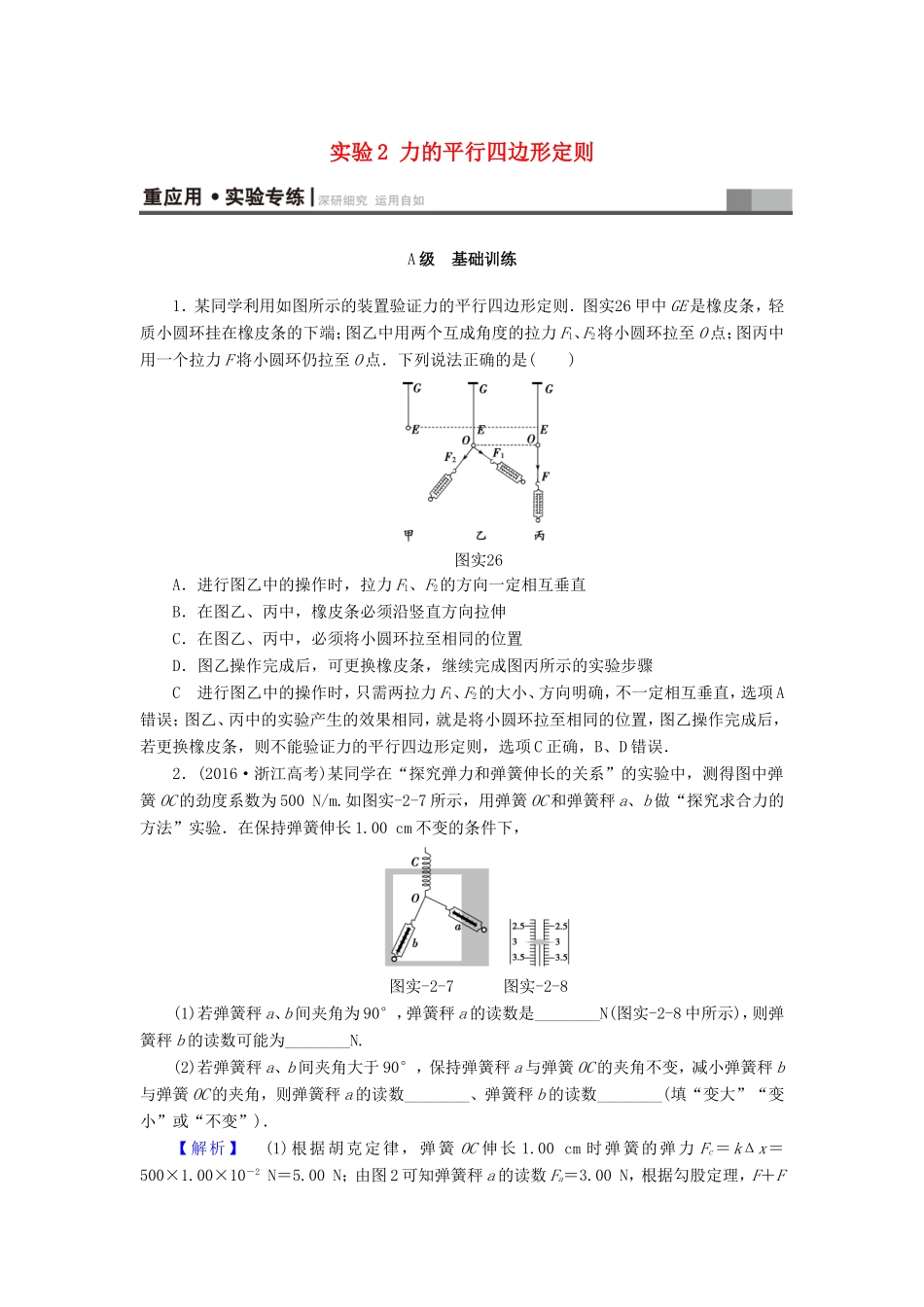

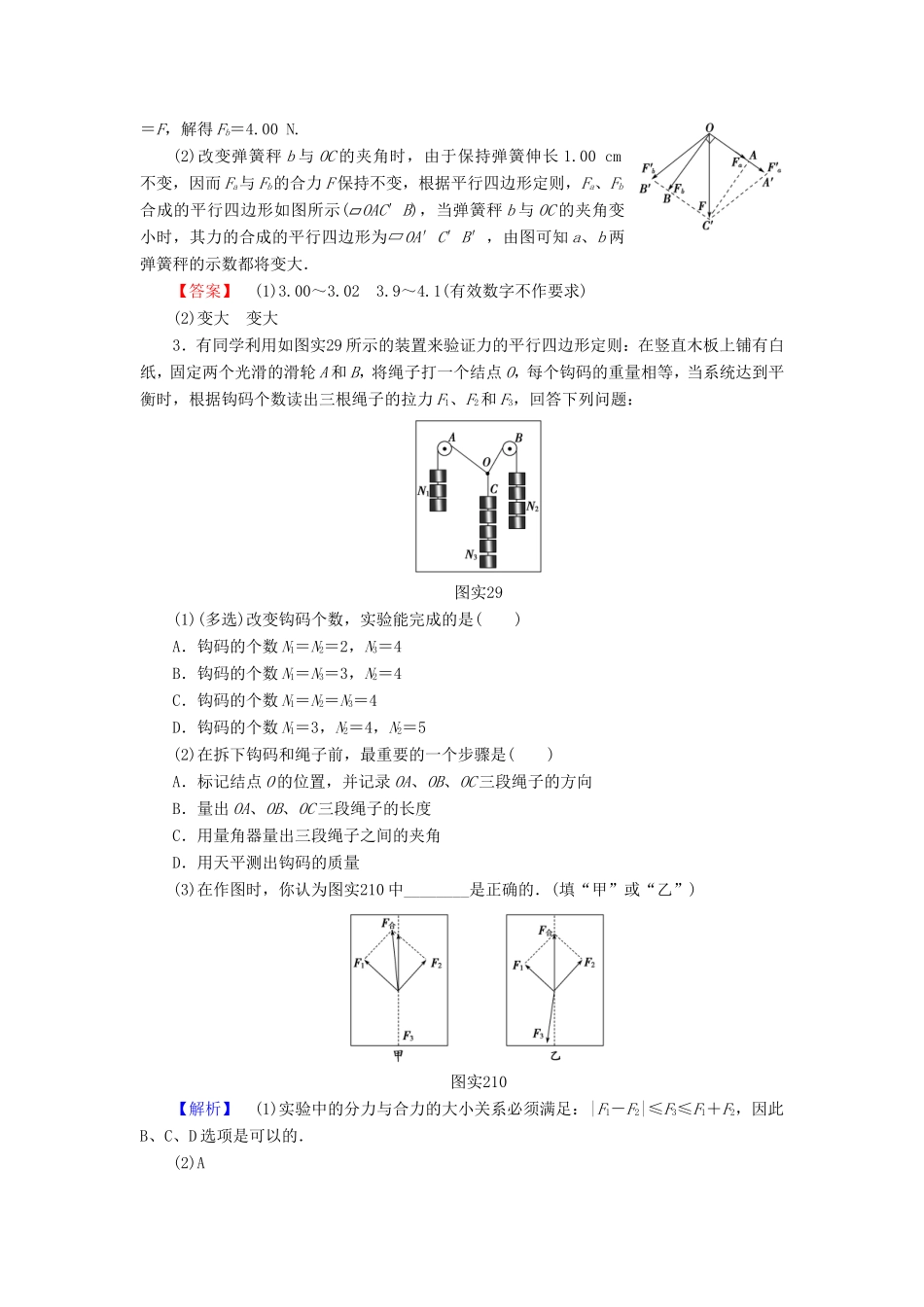

实验2力的平行四边形定则A级基础训练1．某同学利用如图所示的装置验证力的平行四边形定则．图实26甲中GE是橡皮条，轻质小圆环挂在橡皮条的下端；图乙中用两个互成角度的拉力F1、F2将小圆环拉至O点；图丙中用一个拉力F将小圆环仍拉至O点．下列说法正确的是()图实26A．进行图乙中的操作时，拉力F1、F2的方向一定相互垂直B．在图乙、丙中，橡皮条必须沿竖直方向拉伸C．在图乙、丙中，必须将小圆环拉至相同的位置D．图乙操作完成后，可更换橡皮条，继续完成图丙所示的实验步骤C进行图乙中的操作时，只需两拉力F1、F2的大小、方向明确，不一定相互垂直，选项A错误；图乙、丙中的实验产生的效果相同，就是将小圆环拉至相同的位置，图乙操作完成后，若更换橡皮条，则不能验证力的平行四边形定则，选项C正确，B、D错误．2．(2016·浙江高考)某同学在“探究弹力和弹簧伸长的关系”的实验中，测得图中弹簧OC的劲度系数为500N/m.如图实-2-7所示，用弹簧OC和弹簧秤a、b做“探究求合力的方法”实验．在保持弹簧伸长1.00cm不变的条件下，图实-2-7图实-2-8(1)若弹簧秤a、b间夹角为90°，弹簧秤a的读数是________N(图实-2-8中所示)，则弹簧秤b的读数可能为________N.(2)若弹簧秤a、b间夹角大于90°，保持弹簧秤a与弹簧OC的夹角不变，减小弹簧秤b与弹簧OC的夹角，则弹簧秤a的读数________、弹簧秤b的读数________(填“变大”“变小”或“不变”)．【解析】(1)根据胡克定律，弹簧OC伸长1.00cm时弹簧的弹力Fc＝kΔx＝500×1.00×10－2N＝5.00N；由图2可知弹簧秤a的读数Fa＝3.00N，根据勾股定理，F＋F＝F，解得Fb＝4.00N.(2)改变弹簧秤b与OC的夹角时，由于保持弹簧伸长1.00cm不变，因而Fa与Fb的合力F保持不变，根据平行四边形定则，Fa、Fb合成的平行四边形如图所示(▱OAC′B)，当弹簧秤b与OC的夹角变小时，其力的合成的平行四边形为▱OA′C′B′，由图可知a、b两弹簧秤的示数都将变大．【答案】(1)3.00～3.023.9～4.1(有效数字不作要求)(2)变大变大3．有同学利用如图实29所示的装置来验证力的平行四边形定则：在竖直木板上铺有白纸，固定两个光滑的滑轮A和B，将绳子打一个结点O，每个钩码的重量相等，当系统达到平衡时，根据钩码个数读出三根绳子的拉力F1、F2和F3，回答下列问题：图实29(1)(多选)改变钩码个数，实验能完成的是()A．钩码的个数N1＝N2＝2，N3＝4B．钩码的个数N1＝N3＝3，N2＝4C．钩码的个数N1＝N2＝N3＝4D．钩码的个数N1＝3，N2＝4，N2＝5(2)在拆下钩码和绳子前，最重要的一个步骤是()A．标记结点O的位置，并记录OA、OB、OC三段绳子的方向B．量出OA、OB、OC三段绳子的长度C．用量角器量出三段绳子之间的夹角D．用天平测出钩码的质量(3)在作图时，你认为图实210中________是正确的．(填“甲”或“乙”)图实210【解析】(1)实验中的分力与合力的大小关系必须满足：|F1－F2|≤F3≤F1＋F2，因此B、C、D选项是可以的．(2)A(3)甲实验中F3是竖直向下的．【答案】(1)BCD(2)A(3)甲B级能力提升4．(2014·江苏高考)小明通过实验验证力的平行四边形定则．图实211(1)实验记录纸如图实211所示，O点为橡皮筋被拉伸后伸长到的位置，两弹簧测力计共同作用时，拉力F1和F2的方向分别过P1和P2点；一个弹簧测力计拉橡皮筋时，拉力F3的方向过P3点．三个力的大小分别为：F1＝3.30N、F2＝3.85N和F3＝4.25N．请根据图中给出的标度作图求出F1和F2的合力．(2)仔细分析实验，小明怀疑实验中的橡皮筋被多次拉伸后弹性发生了变化，影响实验结果．他用弹簧测力计先后两次将橡皮筋拉伸到相同长度，发现读数不相同，于是进一步探究了拉伸过程对橡皮筋弹性的影响．实验装置如图实212所示，将一张白纸固定在竖直放置的木板上，橡皮筋的上端固定于O点，下端N挂一重物．用与白纸平行的水平力缓慢地移动N，在白纸上记录下N的轨迹．重复上述过程，再次记录下N的轨迹．图实212图实213两次实验记录的轨迹如图实213所示．过O点作一条直线与轨迹交于a、b两点，则实验中橡皮筋分别被拉伸到a和b时所受拉力Fa、Fb的大小关系为________．(3)根据(2)中的实验，可以得出的实验结果有哪些________．(填写选项前的字母)A．橡皮筋的长度与受到的...
