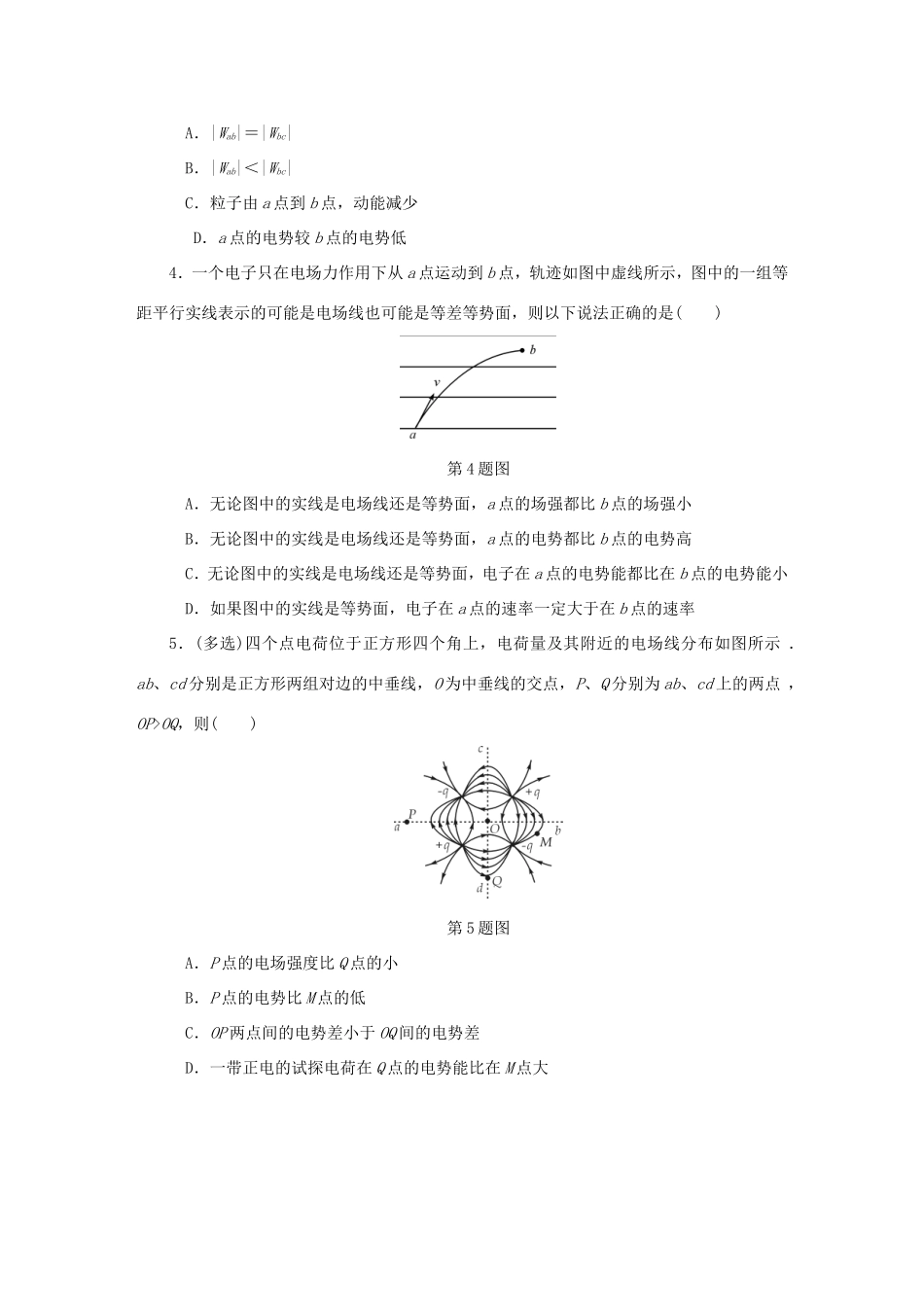

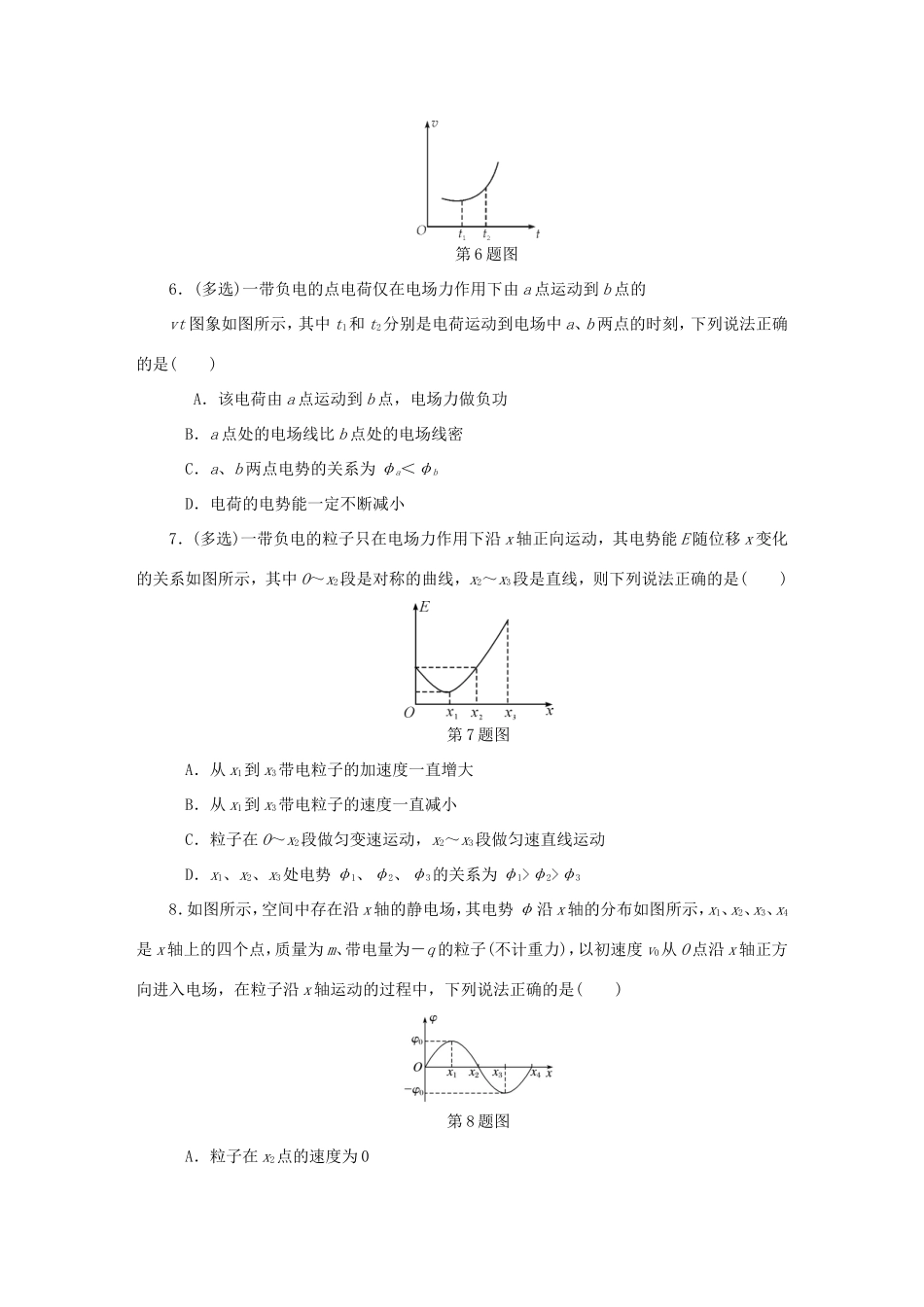

课时作业二十六电场能的性质(限时：45分钟)(班级________姓名________)1．匀强电场中同一平面上三个点A、B、C，各点电势ΦA＝10V，ΦB＝2V，ΦC＝6V，下列各图中电场强度的方向表示正确的是()ABCD2.(17年盐城模拟)(多选)某静电场的等势面分布如图所示，下列说法中正确的是()第2题图A．A点电场强度方向为曲线上该点的切线方向B．负电荷在A点的电势能比在C点的电势能小C．将正电荷由图中A点移到C点，电场力做负功D．将电荷从图中A点移到B点，电场力不做功第3题图3．如图所示，在两等量异种点电荷连线上有D、E、F三点，且DE＝EF.K、M、L分别为过D、E、F三点的等势面．一不计重力的带负电粒子，从a点射入电场，运动轨迹如图中实线所示，以|Wab|表示该粒子从a点到b点电场力做功的数值，以|Wbc|表示该粒子从b点到c点电场力做功的数值，则()A．|Wab|＝|Wbc|B．|Wab|＜|Wbc|C．粒子由a点到b点，动能减少D．a点的电势较b点的电势低4．一个电子只在电场力作用下从a点运动到b点，轨迹如图中虚线所示，图中的一组等距平行实线表示的可能是电场线也可能是等差等势面，则以下说法正确的是()第4题图A．无论图中的实线是电场线还是等势面，a点的场强都比b点的场强小B．无论图中的实线是电场线还是等势面，a点的电势都比b点的电势高C．无论图中的实线是电场线还是等势面，电子在a点的电势能都比在b点的电势能小D．如果图中的实线是等势面，电子在a点的速率一定大于在b点的速率5．(多选)四个点电荷位于正方形四个角上，电荷量及其附近的电场线分布如图所示．ab、cd分别是正方形两组对边的中垂线，O为中垂线的交点，P、Q分别为ab、cd上的两点，OP>OQ，则()第5题图A．P点的电场强度比Q点的小B．P点的电势比M点的低C．OP两点间的电势差小于OQ间的电势差D．一带正电的试探电荷在Q点的电势能比在M点大第6题图6．(多选)一带负电的点电荷仅在电场力作用下由a点运动到b点的vt图象如图所示，其中t1和t2分别是电荷运动到电场中a、b两点的时刻，下列说法正确的是()A．该电荷由a点运动到b点，电场力做负功B．a点处的电场线比b点处的电场线密C．a、b两点电势的关系为φa＜φbD．电荷的电势能一定不断减小7．(多选)一带负电的粒子只在电场力作用下沿x轴正向运动，其电势能E随位移x变化的关系如图所示，其中O～x2段是对称的曲线，x2～x3段是直线，则下列说法正确的是()第7题图A．从x1到x3带电粒子的加速度一直增大B．从x1到x3带电粒子的速度一直减小C．粒子在O～x2段做匀变速运动，x2～x3段做匀速直线运动D．x1、x2、x3处电势φ1、φ2、φ3的关系为φ1>φ2>φ38．如图所示，空间中存在沿x轴的静电场，其电势φ沿x轴的分布如图所示，x1、x2、x3、x4是x轴上的四个点，质量为m、带电量为－q的粒子(不计重力)，以初速度v0从O点沿x轴正方向进入电场，在粒子沿x轴运动的过程中，下列说法正确的是()第8题图A．粒子在x2点的速度为0B．从x1到x3点的过程中，粒子的电势能先减小后增大C．若粒子能到达x4处，则v0的大小至少应为D．若v0＝，则粒子在运动过程中的最大动能为3qφ09．(多选)如图所示，水平面MN的下方存在竖直向下的匀强电场，一带电小球由MN上方的A点以一定初速度水平抛出，从B点进入电场，到达C点时速度方向恰好水平，由此可知()第9题图A．从B到C，小球的动能减小B．从B到C，小球的电势能减小C．从A到B与从B到C小球的运动时间一定相等D．从A到B与从B到C小球的速度变化量大小一定相等10．如图所示，两个平行金属板A、B中间为一匀强电场，A、B相距10cm，C、D为电场中的两点，CD＝8cm，CD连线和电场方向成60°角，C点到A板的距离为2cm，已知质子从C点移到D点，电场力做功为3.2×10－17J．求：(1)匀强电场电场强度的大小．(2)A、B两点间的电势差．(3)若将A板接地，则C、D两点的电势各为多大？第10题图11．如图所示，直角坐标系处于竖直面内，第一、二象限存在着平滑连接的光滑绝缘轨道．第一象限内的轨道呈抛物线形状，其方程为y＝x2；第二象限内的轨道呈半圆形状，半径为R，B点是其最高点，且第二象限处于竖直方向的匀强电场中．现有一质量为m、带电量为q的带电小球，从与B点等高的A点静止释放，小球沿着轨道运动且恰能...
