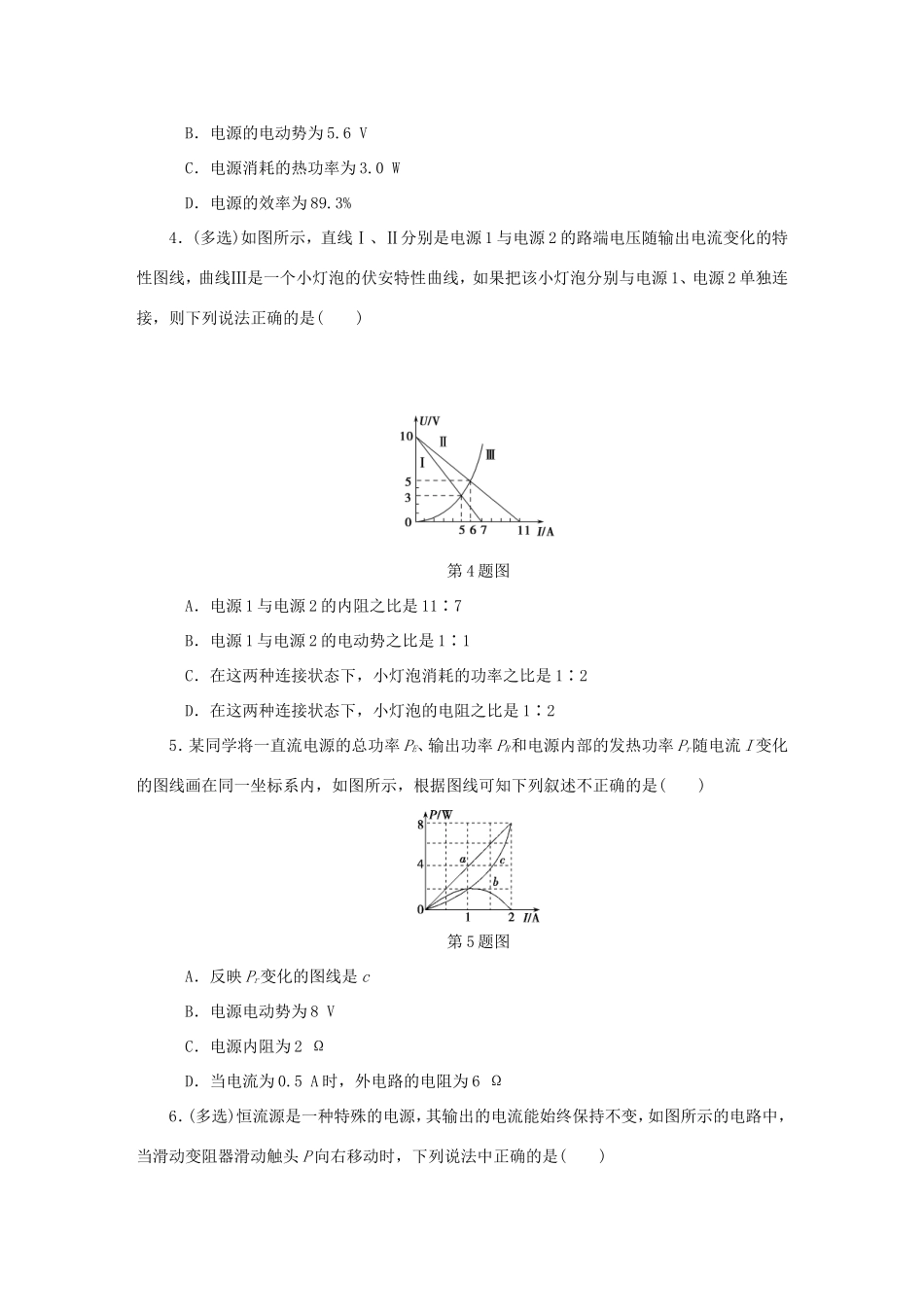

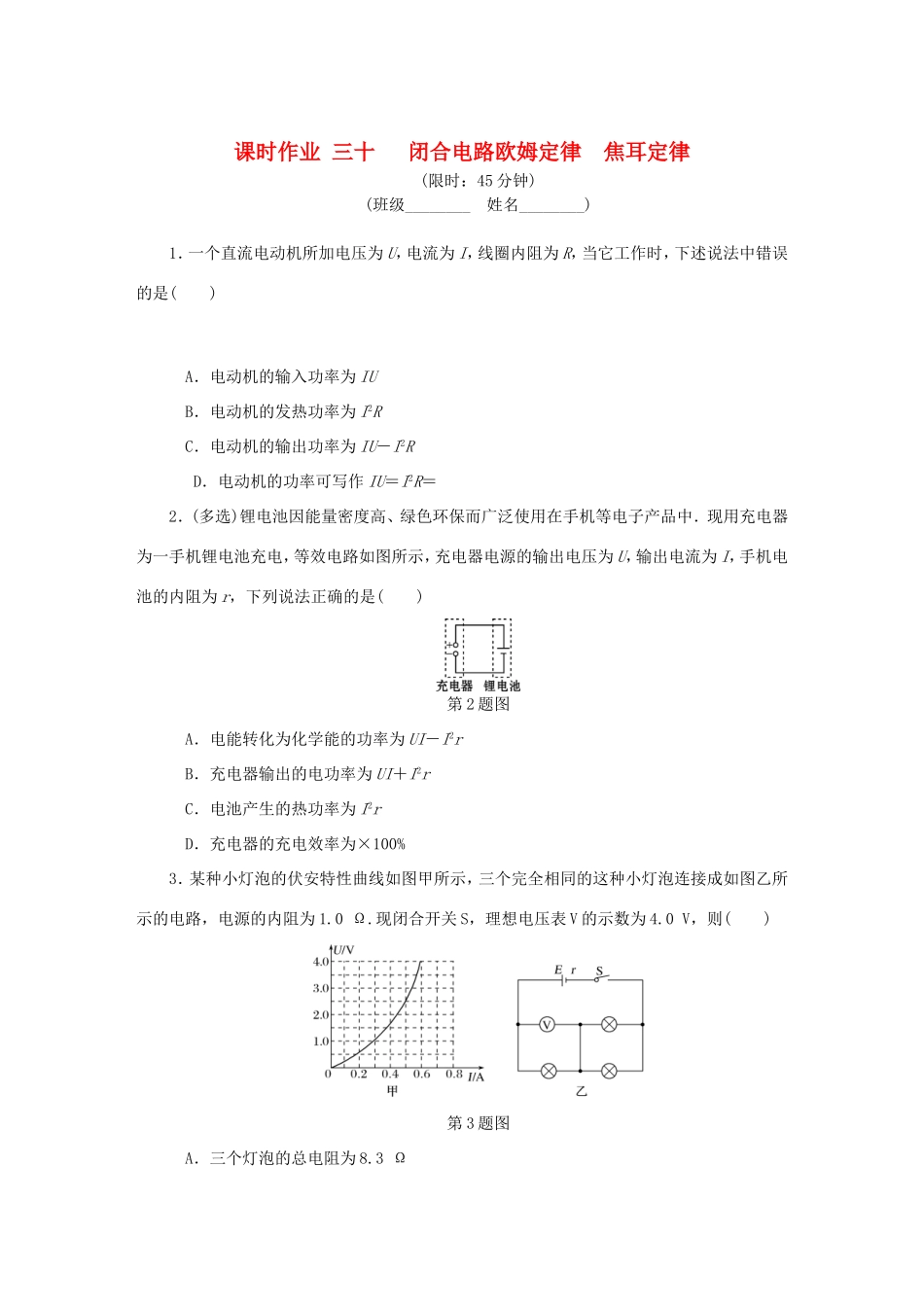

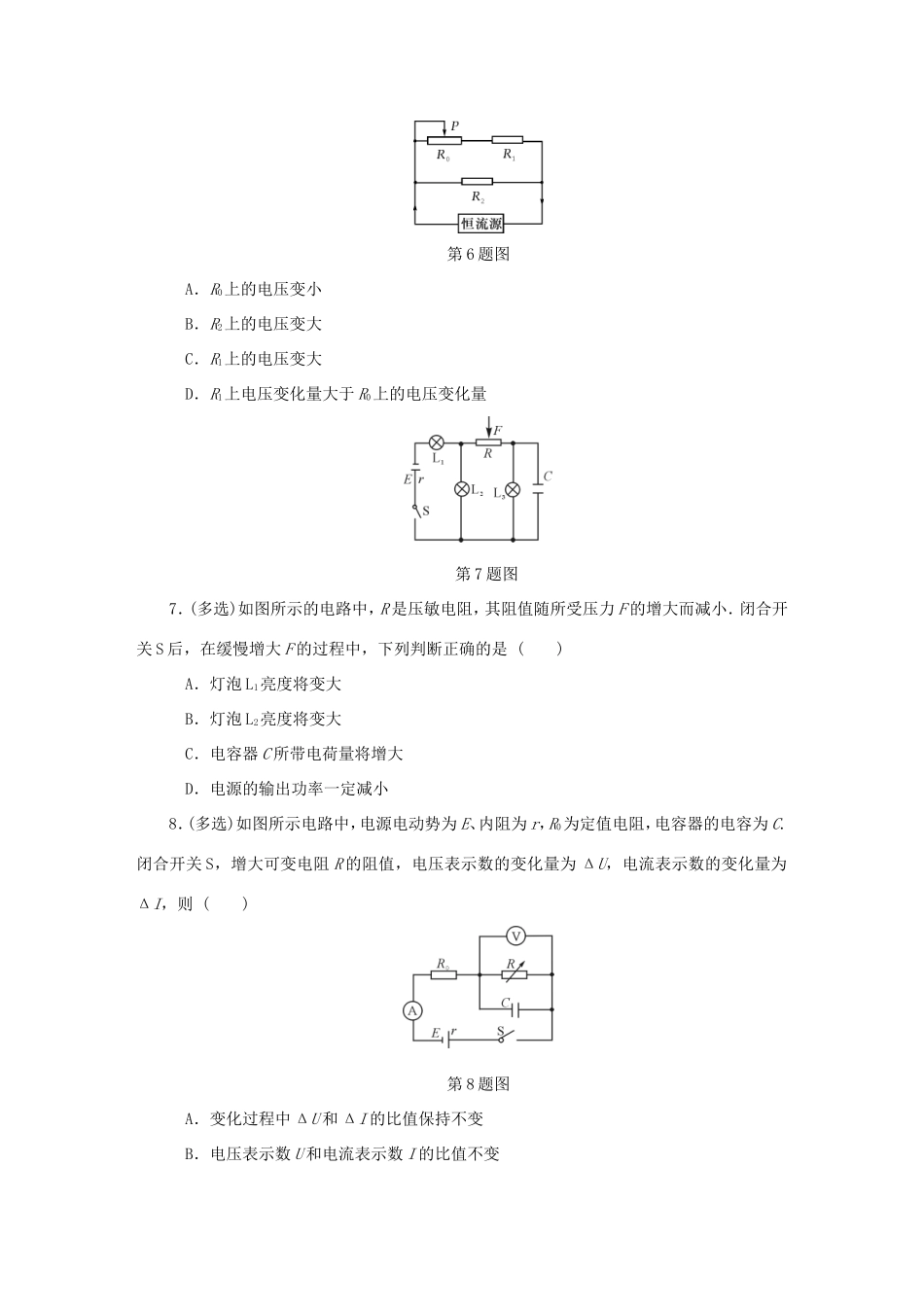

课时作业三十闭合电路欧姆定律焦耳定律(限时：45分钟)(班级________姓名________)1．一个直流电动机所加电压为U，电流为I，线圈内阻为R，当它工作时，下述说法中错误的是()A．电动机的输入功率为IUB．电动机的发热功率为I2RC．电动机的输出功率为IU－I2RD．电动机的功率可写作IU＝I2R＝2．(多选)锂电池因能量密度高、绿色环保而广泛使用在手机等电子产品中．现用充电器为一手机锂电池充电，等效电路如图所示，充电器电源的输出电压为U，输出电流为I，手机电池的内阻为r，下列说法正确的是()第2题图A．电能转化为化学能的功率为UI－I2rB．充电器输出的电功率为UI＋I2rC．电池产生的热功率为I2rD．充电器的充电效率为×100%3．某种小灯泡的伏安特性曲线如图甲所示，三个完全相同的这种小灯泡连接成如图乙所示的电路，电源的内阻为1.0Ω.现闭合开关S，理想电压表V的示数为4.0V，则()第3题图A．三个灯泡的总电阻为8.3ΩB．电源的电动势为5.6VC．电源消耗的热功率为3.0WD．电源的效率为89.3%4．(多选)如图所示，直线Ⅰ、Ⅱ分别是电源1与电源2的路端电压随输出电流变化的特性图线，曲线Ⅲ是一个小灯泡的伏安特性曲线，如果把该小灯泡分别与电源1、电源2单独连接，则下列说法正确的是()第4题图A．电源1与电源2的内阻之比是11∶7B．电源1与电源2的电动势之比是1∶1C．在这两种连接状态下，小灯泡消耗的功率之比是1∶2D．在这两种连接状态下，小灯泡的电阻之比是1∶25．某同学将一直流电源的总功率PE、输出功率PR和电源内部的发热功率Pr随电流I变化的图线画在同一坐标系内，如图所示，根据图线可知下列叙述不正确的是()第5题图A．反映Pr变化的图线是cB．电源电动势为8VC．电源内阻为2ΩD．当电流为0.5A时，外电路的电阻为6Ω6．(多选)恒流源是一种特殊的电源，其输出的电流能始终保持不变，如图所示的电路中，当滑动变阻器滑动触头P向右移动时，下列说法中正确的是()第6题图A．R0上的电压变小B．R2上的电压变大C．R1上的电压变大D．R1上电压变化量大于R0上的电压变化量第7题图7．(多选)如图所示的电路中，R是压敏电阻，其阻值随所受压力F的增大而减小．闭合开关S后，在缓慢增大F的过程中，下列判断正确的是()A．灯泡L1亮度将变大B．灯泡L2亮度将变大C．电容器C所带电荷量将增大D．电源的输出功率一定减小8．(多选)如图所示电路中，电源电动势为E、内阻为r，R0为定值电阻，电容器的电容为C.闭合开关S，增大可变电阻R的阻值，电压表示数的变化量为ΔU，电流表示数的变化量为ΔI，则()第8题图A．变化过程中ΔU和ΔI的比值保持不变B．电压表示数U和电流表示数I的比值不变C．电阻R0两端电压减小，减小量为ΔUD．电容器的带电量增大，增加量为CΔU9．如图所示是研究串联电路中电流、电压特点的实物连接图．当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有读数．则故障原因可能是()第9题图A．L1断路B．L1短路C．L2断路D．L2短路10．(多选)如图所示，R1、R2、R3、R4均为可变电阻，C1、C2均为电容器，电源的电动势为E，内阻r≠0.若改变四个电阻中的一个阻值，则()第10题图A．减小R1，C1、C2所带的电荷量都增加B．增大R2，C1、C2所带的电荷量都增加C．增大R3，C1、C2所带的电荷量都增加D．减小R4，C1、C2所带的电荷量都增加11．如图所示，电源的电动势是6V，内电阻是0.5Ω，小电动机M的线圈电阻为0.5Ω，限流电阻R0为3Ω，若电压表的示数为3V，试求：(1)电源的功率和电源的输出功率；(2)电动机消耗的功率和电动机输出的机械功率．第11题图课时作业(三十)闭合电路欧姆定律焦耳定律1.D【解析】A．电动机的总功率为P＝UI，故A正确；B.电动机的发热功率，根据焦耳定律：P热＝I2R.故B正确．C.电动机的输出功率为：P出＝P－P热＝UI－I2R.故C正确．D.因为P＞P热，即UI＞I2R，U＞IR，欧姆定律不适用．故UI≠I2R≠，故D错误．2．AC【解析】充电器输出的电功率为P＝UI，故B错误；电池产生的热功率为I2r，故C正确；则电能转化为化学能的功率为UI－I2r，故A正确；充电器的充电效率为×100%，故D错误，故选AC.3．ABD【解析】理想电压表V的示数为4．0V，可知串联的灯泡电流0.6A，此时小灯泡电阻Ω＝Ω；每个并联...
