挡土墙施工监理实施细则VIP免费

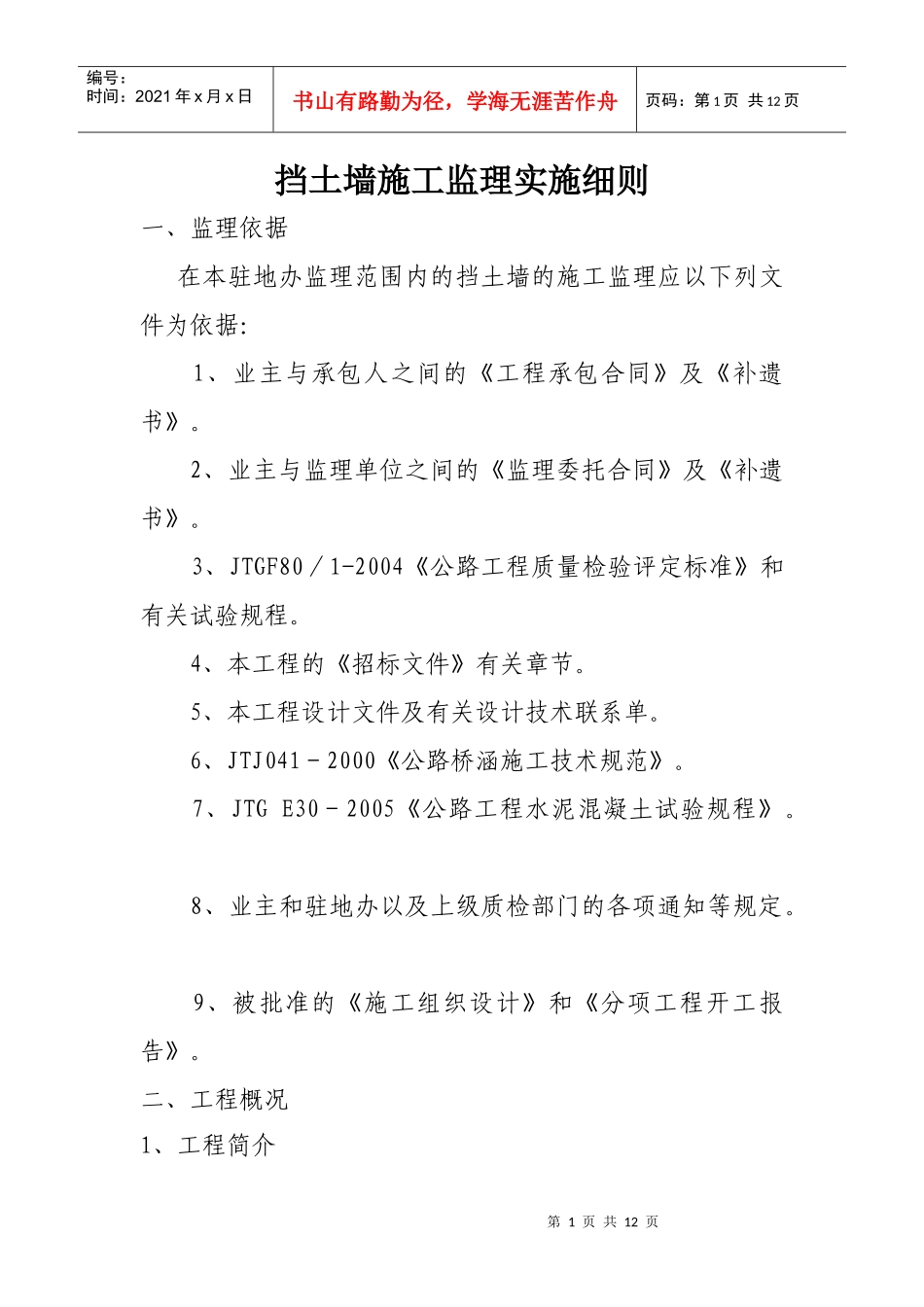

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页挡土墙施工监理实施细则一、监理依据在本驻地办监理范围内的挡土墙的施工监理应以下列文件为依据：1、业主与承包人之间的《工程承包合同》及《补遗书》。2、业主与监理单位之间的《监理委托合同》及《补遗书》。3、JTGF80／1-2004《公路工程质量检验评定标准》和有关试验规程。4、本工程的《招标文件》有关章节。5、本工程设计文件及有关设计技术联系单。6、JTJ041－2000《公路桥涵施工技术规范》。7、JTGE30－2005《公路工程水泥混凝土试验规程》。8、业主和驻地办以及上级质检部门的各项通知等规定。9、被批准的《施工组织设计》和《分项工程开工报告》。二、工程概况1、工程简介第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页本工程为陕西安康公路发展项目安康至毛坝高速公路土建工程。JL7驻地办管辖项目位于大巴山区，线路沿任河河谷布设，为典型的“沿溪线”工程，标段主要工程有连拱隧道1座长317米；特大桥5座长10531.03米，大桥4座长1654.92米，中桥2座258.24米；变异Y型互通式立交1座桥长1926.998米，共计桥梁单幅长14371.188米，路基2613.5米，因此桥梁监理工作是难点和主导工程。2、地形、地质与地貌线路位于任河河谷，河谷为U形谷，河谷两侧山势陡峻，山体自然坡度25-50度。工程地质主要以板状泥灰岩、灰岩为主，局部为变质软岩夹硬质砂岩，地表岩石风化严重；任河河床中沉积有2-20米厚砂砾石、卵石，强度较低；沿线不良地质主要有滑坡、崩塌和构造破碎带等，其中以小型滑坡和崩塌较为发育，地质构造较为复杂。3、水文气象沿线地下水比较发育，类型主要有第四系松散层孔隙潜水和基岩裂隙水，水量比较丰富；水质属低矿化度软质水，适宜生产用水和生活用水，对混凝土无腐蚀性；项目区年降雨主要集中在7、8、9月份，年均降水量1130-1260mm，年均气温15℃，极端最低气温-7.6℃，极端最高气温42.3℃。项目沿线河流主要为任河，洪水期主要出现第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页在7、8、9月份，水量充沛，水位变化大且迅速。项目上游有一小水库毛坝水库，水库蓄洪防洪能力不明显，主要用于蓄水发电，基本每天进行泄水发电，造成任河水位变化给施工增大难度。三、分项工程开工前的准备工作1、检查承包人的临时建设、供水、供电、临时道路、施工场地平整等完成情况。2、导线点、水准点等施工控制桩已复测闭合，并经监理工程师检查验收。3、地面线复测已经由监理工程师检查认定，工程数量已经由监理工程师审查批准。4、分项工程施工进度计划（施工组织设计）已经由监理工程师审查批准。5、现场管理人员和熟练工人已经落实，普通工人数能满足施工需要。6、材料供应已落实，能保证开工及施工连续进行；进场材料已经由监理工程师检查合格，供货质量有保证。7、用于分项工程的各种机械设备已落实，开工所需机械设备已经到位并经监理工程师检查符合要求。8、现场试验设备已经到齐，各种标准试验已经由监理工程师验证批准。第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页9、设计图纸已经复核无误。10、环境保护及安全措施已经落实。四、片石混凝土挡土墙施工监理控制1、复核承包人的工程施工放样，检查片石及混凝土原材料质量。2、承台顶面与挡土墙结合部分应凿毛处理，凿毛时须凿除浮浆，直到密实混凝土，并经监理检查合格。3、挡土墙模板须使用大面积钢模板，模板必须平整，接缝严密、不漏浆，并有一定的强度和刚度，支撑牢固稳定。4、模板安装完毕，承包人自检合格后，监理工程师要复核其平面位置、断面尺寸，模板高度、泄水管预埋。5、C15混凝土必须使用强制式拌合机集中拌合，原材料质量及拌制过程须符合要求。6、混凝土浇筑过程中，监理工程师应进行全过程旁站，要求按设计和规范要求进行砼浇筑和片石投放。片石质量必须合格并在使用前洗净晾干。投放片石时，片石与模板间的距离不小于10cm，片石间的距离不小于20cm，片石...
