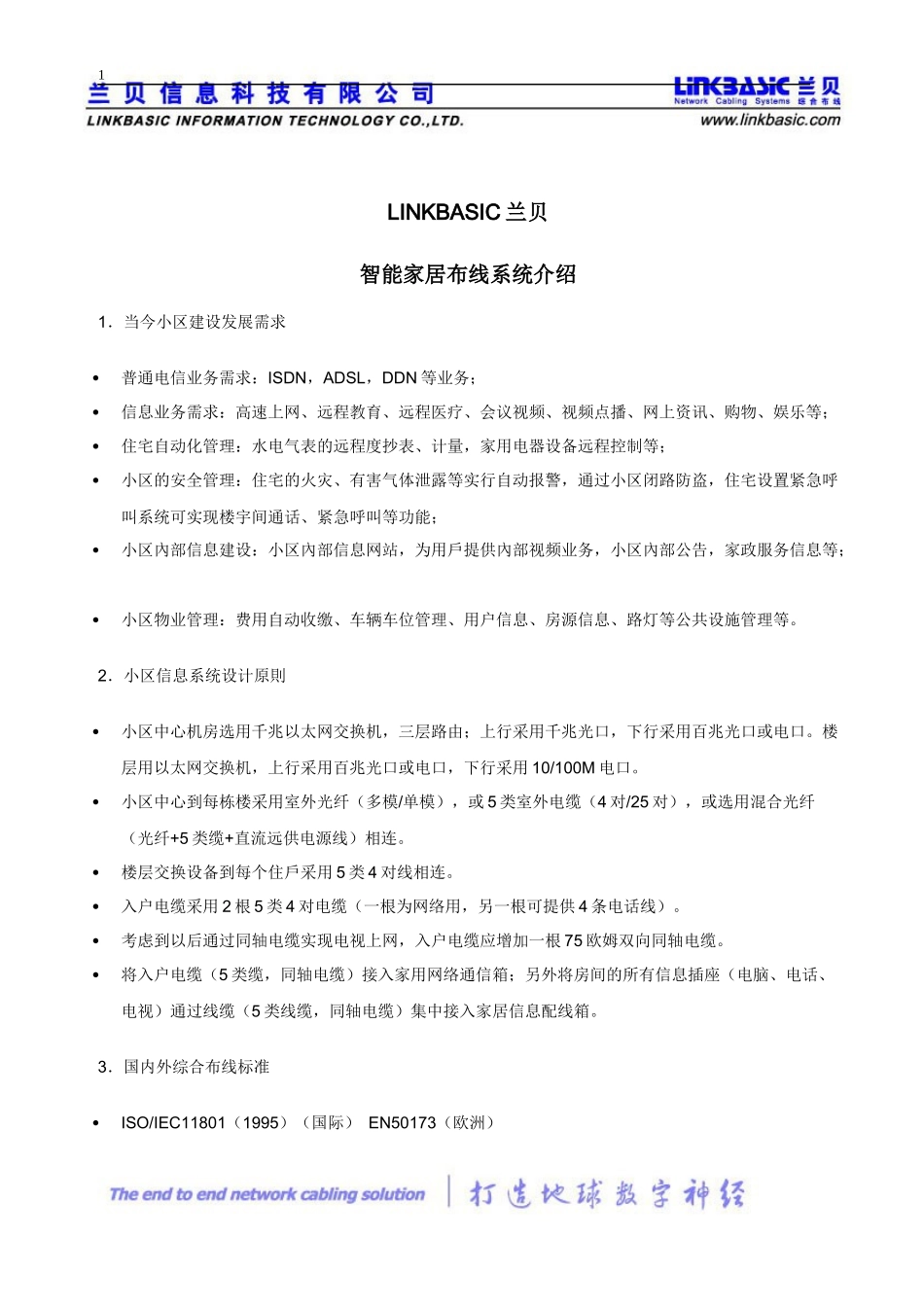

LINKBASIC兰贝智能家居布线系统介绍1．当今小区建设发展需求普通电信业务需求：ISDN，ADSL，DDN等业务；信息业务需求：高速上网、远程教育、远程医疗、会议视频、视频点播、网上资讯、购物、娱乐等；住宅自动化管理：水电气表的远程度抄表、计量，家用电器设备远程控制等；小区的安全管理：住宅的火灾、有害气体泄露等实行自动报警，通过小区闭路防盗，住宅设置紧急呼叫系统可实现楼宇间通话、紧急呼叫等功能；小区內部信息建设：小区內部信息网站，为用戶提供內部视频业务，小区內部公告，家政服务信息等；小区物业管理：费用自动收缴、车辆车位管理、用户信息、房源信息、路灯等公共设施管理等。2．小区信息系统设计原則小区中心机房选用千兆以太网交换机，三层路由；上行采用千兆光口，下行采用百兆光口或电口。楼层用以太网交换机，上行采用百兆光口或电口，下行采用10/100M电口。小区中心到每栋楼采用室外光纤（多模/单模），或5类室外电缆（4对/25对），或选用混合光纤（光纤+5类缆+直流远供电源线）相连。楼层交换设备到每个住戶采用5类4对线相连。入户电缆采用2根5类4对电缆（一根为网络用，另一根可提供4条电话线）。考虑到以后通过同轴电缆实现电视上网，入户电缆应增加一根75欧姆双向同轴电缆。将入户电缆（5类缆，同轴电缆）接入家用网络通信箱；另外将房间的所有信息插座（电脑、电话、电视）通过线缆（5类线缆，同轴电缆）集中接入家居信息配线箱。3．国内外综合布线标准ISO/IEC11801（1995）（国际）EN50173（欧洲）1EIA/TIA568A（1995）（北美）TIA/EIA-570A（北美家居布线）YD/T926（1999）（中国）AXSI/TIA/EIA570A《家居电讯布线标准》ISO/IEC11801:1995(E)《信息技术一用户房屋的综合布线》中国建设部1999年颁布的智能化小区星级划分标准1998年9月美国国内标准委员会（ANSI）与TIA/EIA协会及更新家居布线的标准，并重新定为ANSITIA/EIA-570A-家居电讯布线标准（ResidentialTelecommunicationsCablingStandard）订出家居布线的等级。认可介质包括光缆，同轴电缆，三类及五类非屏蔽双绞电缆（UTP）链路长度由插座到配线箱不可超出90米（295尺），信道长度不可超出100米（328尺).固定装置布线，如对讲机，火警感应器将包括在内。标准内容提出有关布线的新等级，并建立一个布线介质的基本规范及标准。主要应用支持话音、数据、影像、视频、多媒体家居自动系统、环境管理、安全、音频、电视、探头、警报及对讲机等服务。等级一：提供可满足电讯服务最低要求的通用布线系统，该等级可提供电话、CATV和数据服务。等级一主要采用双绞线及使用星型拓朴方法连接，等级一布线的最低要求级可提供电话为CATV和一根四对非屏蔽双绞线（UTP），并必须满足或超出ANSI/TIA/EIA-568-A规定的三类电缆传输特性要求；以及一根75欧姆同轴电缆（Coaxial）,并必须满足或超出SCTEIPS－SP－001的要求，建议安装五类非屏蔽双绞线（UTP）方便升级至等级二。等级二：提供可满足基础，高级和多媒体电讯服务的通用布线系统，该等级可支持当前和正在发展的电讯服务。等级二布线的最低要求为一或二根的四对非屏蔽双绞线（UTP），并必须满足或超出ANSI/TIA/EIA/-568-A规定的五类电缆传输要求，以及一或二根75欧姆同轴电缆(Coaxial),并必须满足或超出SCTEIPS—SP—001的要求。可选择的光缆,并必须满足或超出ANSI/ICEAS–87-640的传输特性要求。4．智能家居布线概述当今社会，人们已完全融入了一个高速变革的信息时代；换而言之，人们不仅在办公室工作时无时无刻离不开对信息的需求，而且，由于ISDN、ADSL、Internet和自动控制等技术的飞速发展，正在对人们的日常居家生活带来巨大的变化，人们对家居的要求已经远远不再局限于温饱，而向生活的舒适性2即家庭设备的自动化和文化氛围(教育，娱乐，与外界的联系)提出了更高的要求，而智能化住宅（IntelligentHomeSystems，即IHS）的概念就由此应运而生了。为了满足现代家居对语音、数据及图像通讯的需求，本公司采用了TONGTONG的智能家居布线系统为智能化大楼的通信网络提供了一套成功的解决方案。楼内所有布点均按...
