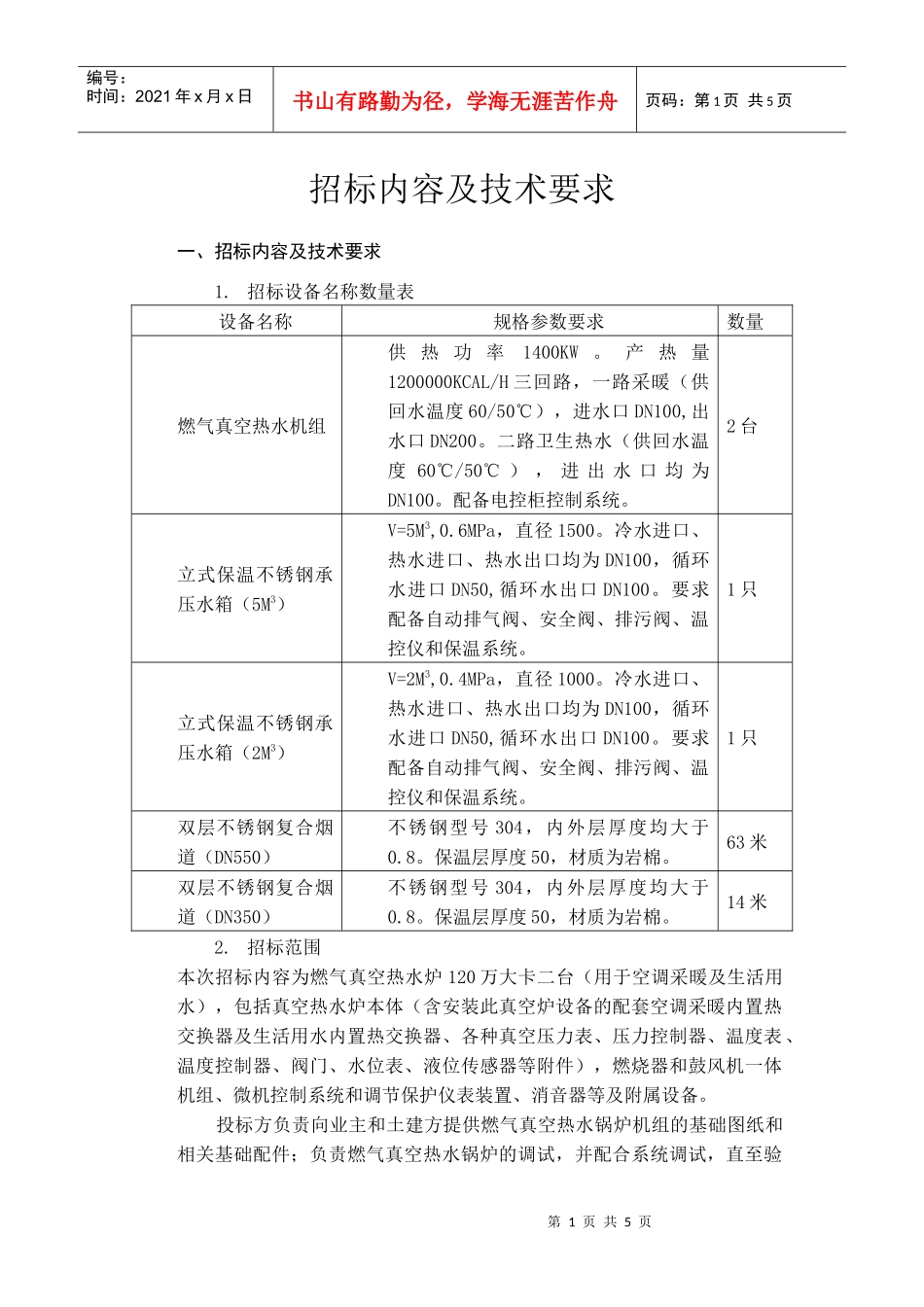

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页招标内容及技术要求一、招标内容及技术要求1.招标设备名称数量表设备名称规格参数要求数量燃气真空热水机组供热功率1400KW。产热量1200000KCAL/H三回路，一路采暖（供回水温度60/50℃），进水口DN100,出水口DN200。二路卫生热水（供回水温度60℃/50℃），进出水口均为DN100。配备电控柜控制系统。2台立式保温不锈钢承压水箱（5M3）V=5M3,0.6MPa，直径1500。冷水进口、热水进口、热水出口均为DN100，循环水进口DN50,循环水出口DN100。要求配备自动排气阀、安全阀、排污阀、温控仪和保温系统。1只立式保温不锈钢承压水箱（2M3）V=2M3,0.4MPa，直径1000。冷水进口、热水进口、热水出口均为DN100，循环水进口DN50,循环水出口DN100。要求配备自动排气阀、安全阀、排污阀、温控仪和保温系统。1只双层不锈钢复合烟道（DN550）不锈钢型号304，内外层厚度均大于0.8。保温层厚度50，材质为岩棉。63米双层不锈钢复合烟道（DN350）不锈钢型号304，内外层厚度均大于0.8。保温层厚度50，材质为岩棉。14米2.招标范围本次招标内容为燃气真空热水炉120万大卡二台（用于空调采暖及生活用水），包括真空热水炉本体（含安装此真空炉设备的配套空调采暖内置热交换器及生活用水内置热交换器、各种真空压力表、压力控制器、温度表、温度控制器、阀门、水位表、液位传感器等附件），燃烧器和鼓风机一体机组、微机控制系统和调节保护仪表装置、消音器等及附属设备。投标方负责向业主和土建方提供燃气真空热水锅炉机组的基础图纸和相关基础配件；负责燃气真空热水锅炉的调试，并配合系统调试，直至验第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页收合格，交付招标方使用。目前使用燃料为管道液化气，以后将改为管道天然气，投标人承担因燃料变化而引发的设备更换、安装、调试等工作，此部分内容在报价中单独列出，并计入总报价。招标方从设备的设计、制造、供货、运输、安装、调试、试运行、验收、技术培训、售后服务、资信业绩、维修服务、备品备件的提供等方面对投标方进行全方位的综合考核。3.燃气真空热水机组主要技术参数表序号技术内容参数提供备注1单台机组额定功率1202数量（台）23型式卧式4采暖负荷60×104kcal/h5采暖热水供回水温度60-50℃6卫生热水60×104kcal/h6卫生热水供回水温度60-50℃7卫生热水80×104kcal/h8卫生热水供回水温度60-50℃9换热器额定工作压力（Mpa）1.0MPa10换热器材质304不锈钢11负荷调节范围（％）20～12012炉水容量（L）由投标方提供13燃烧器效率（％）≥9914燃烧控制方式由投标方提供15使用燃料管道液化气16传热面积（m2）由投标方提供第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页17额定负荷热效率（％）≥9018最大燃料耗量（Nm3/h）53.5Nm3/h液化气热值：25000kcal/Nm319排烟温度（℃）由投标方提供20进气口管径（mm）由投标方提供21进气口方式由投标方提供22燃烧器点火方式电子点火23燃烧器运行控制方式温度或压力24运行噪音（db）由投标方提供一米处带消音装置25控制器控制界面中文液晶显示屏26控制系统PLC控制（全部电气元件均为进口品牌）全自动控制和显示，自动记录带BA接口27机组外形尺寸由投标方提供28机组自重（ｔ）由投标方提供29机组使用寿命由投标方提供30安全保护装置由投标方提供4.燃气真空热水机组其他技术要求（1）锅炉采用卧式内燃结构；（2）内置直管换热器采用304不锈钢换热管；（3）提供有关设备检修空间的要求；（4）燃烧器选用意大利利雅路RIELLO或德国威索WEISHAUPT品牌，多段火调节；第4页共5页第3页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共5页（5）燃烧系统要求自动高压点火，自动送风，具有火焰监视功能；（6）热水机组检测调节功能应包括：热媒水温度、压力，换热器进出水温度显示及出水温度自动调节；（7）安全系统要求有超压、超温、燃气泄漏、防冻、燃气压力过高或低于设定值及其他突发故障时能及时停炉，排除故障后...
