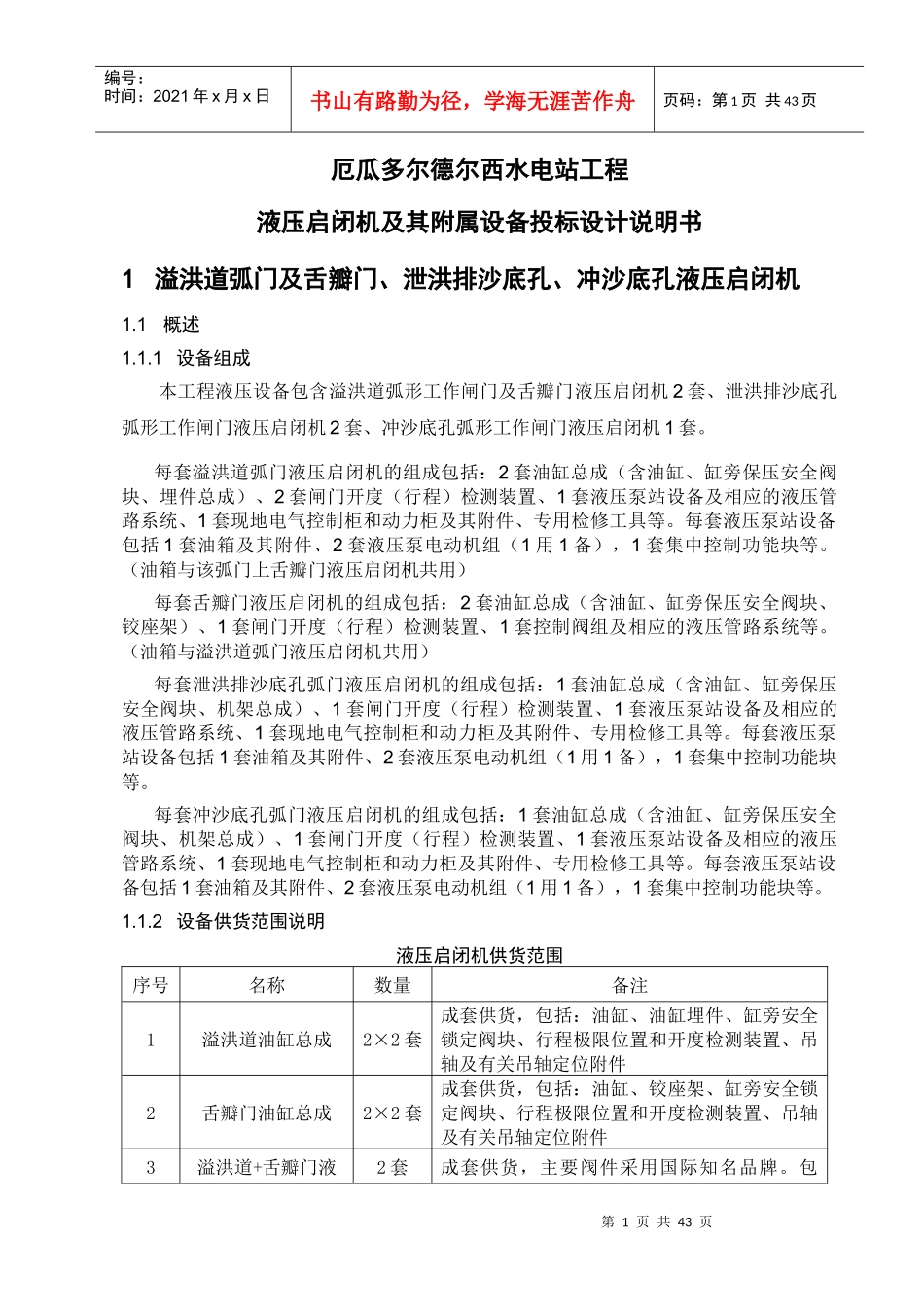

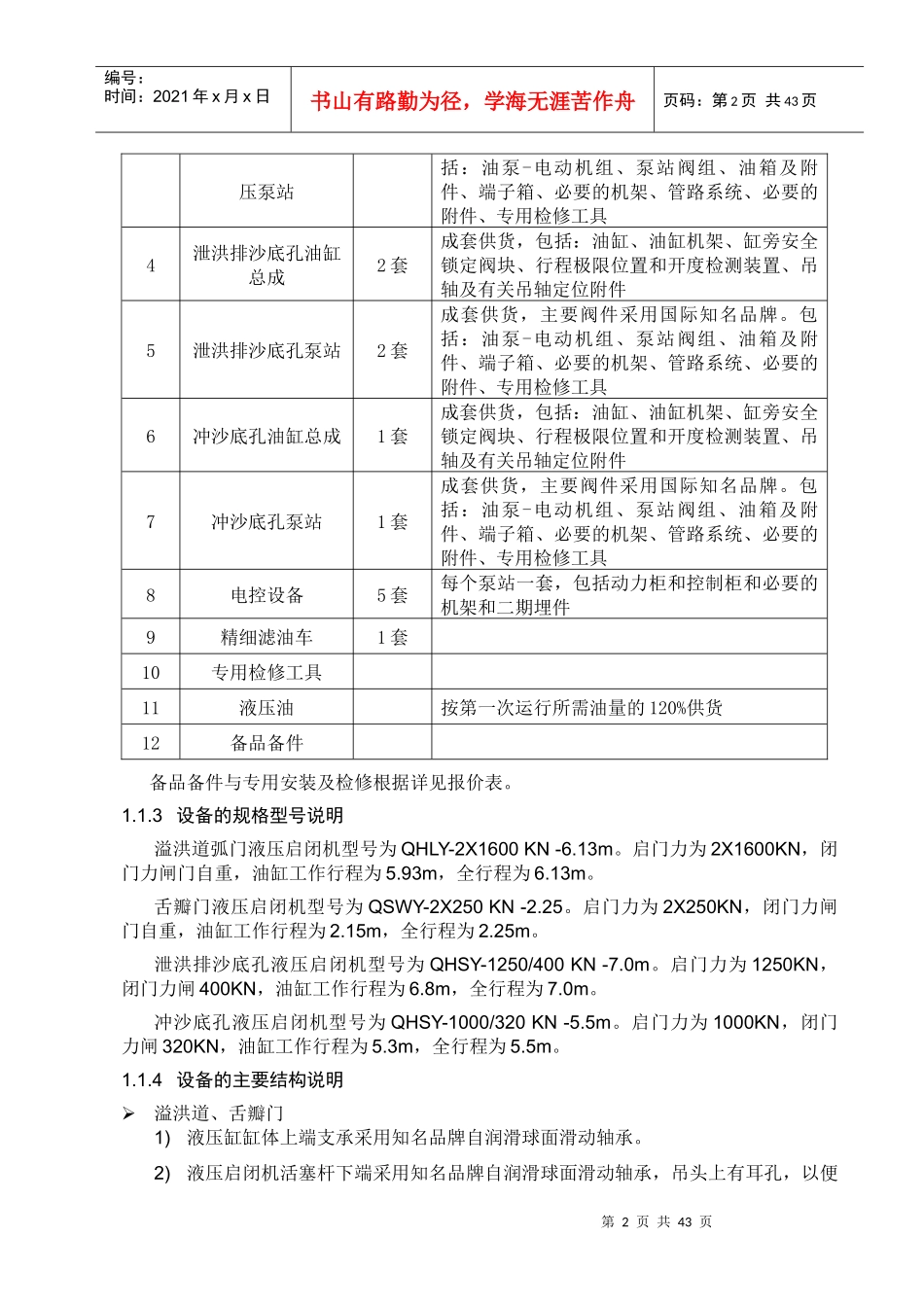

第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共43页厄瓜多尔德尔西水电站工程液压启闭机及其附属设备投标设计说明书1溢洪道弧门及舌瓣门、泄洪排沙底孔、冲沙底孔液压启闭机1.1概述1.1.1设备组成本工程液压设备包含溢洪道弧形工作闸门及舌瓣门液压启闭机2套、泄洪排沙底孔弧形工作闸门液压启闭机2套、冲沙底孔弧形工作闸门液压启闭机1套。每套溢洪道弧门液压启闭机的组成包括：2套油缸总成（含油缸、缸旁保压安全阀块、埋件总成）、2套闸门开度（行程）检测装置、1套液压泵站设备及相应的液压管路系统、1套现地电气控制柜和动力柜及其附件、专用检修工具等。每套液压泵站设备包括1套油箱及其附件、2套液压泵电动机组（1用1备），1套集中控制功能块等。（油箱与该弧门上舌瓣门液压启闭机共用）每套舌瓣门液压启闭机的组成包括：2套油缸总成（含油缸、缸旁保压安全阀块、铰座架）、1套闸门开度（行程）检测装置、1套控制阀组及相应的液压管路系统等。（油箱与溢洪道弧门液压启闭机共用）每套泄洪排沙底孔弧门液压启闭机的组成包括：1套油缸总成（含油缸、缸旁保压安全阀块、机架总成）、1套闸门开度（行程）检测装置、1套液压泵站设备及相应的液压管路系统、1套现地电气控制柜和动力柜及其附件、专用检修工具等。每套液压泵站设备包括1套油箱及其附件、2套液压泵电动机组（1用1备），1套集中控制功能块等。每套冲沙底孔弧门液压启闭机的组成包括：1套油缸总成（含油缸、缸旁保压安全阀块、机架总成）、1套闸门开度（行程）检测装置、1套液压泵站设备及相应的液压管路系统、1套现地电气控制柜和动力柜及其附件、专用检修工具等。每套液压泵站设备包括1套油箱及其附件、2套液压泵电动机组（1用1备），1套集中控制功能块等。1.1.2设备供货范围说明液压启闭机供货范围序号名称数量备注1溢洪道油缸总成2×2套成套供货，包括：油缸、油缸埋件、缸旁安全锁定阀块、行程极限位置和开度检测装置、吊轴及有关吊轴定位附件2舌瓣门油缸总成2×2套成套供货，包括：油缸、铰座架、缸旁安全锁定阀块、行程极限位置和开度检测装置、吊轴及有关吊轴定位附件3溢洪道+舌瓣门液2套成套供货，主要阀件采用国际知名品牌。包第2页共43页第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共43页压泵站括：油泵-电动机组、泵站阀组、油箱及附件、端子箱、必要的机架、管路系统、必要的附件、专用检修工具4泄洪排沙底孔油缸总成2套成套供货，包括：油缸、油缸机架、缸旁安全锁定阀块、行程极限位置和开度检测装置、吊轴及有关吊轴定位附件5泄洪排沙底孔泵站2套成套供货，主要阀件采用国际知名品牌。包括：油泵-电动机组、泵站阀组、油箱及附件、端子箱、必要的机架、管路系统、必要的附件、专用检修工具6冲沙底孔油缸总成1套成套供货，包括：油缸、油缸机架、缸旁安全锁定阀块、行程极限位置和开度检测装置、吊轴及有关吊轴定位附件7冲沙底孔泵站1套成套供货，主要阀件采用国际知名品牌。包括：油泵-电动机组、泵站阀组、油箱及附件、端子箱、必要的机架、管路系统、必要的附件、专用检修工具8电控设备5套每个泵站一套，包括动力柜和控制柜和必要的机架和二期埋件9精细滤油车1套10专用检修工具11液压油按第一次运行所需油量的120%供货12备品备件备品备件与专用安装及检修根据详见报价表。1.1.3设备的规格型号说明溢洪道弧门液压启闭机型号为QHLY-2X1600KN-6.13m。启门力为2X1600KN，闭门力闸门自重，油缸工作行程为5.93m，全行程为6.13m。舌瓣门液压启闭机型号为QSWY-2X250KN-2.25。启门力为2X250KN，闭门力闸门自重，油缸工作行程为2.15m，全行程为2.25m。泄洪排沙底孔液压启闭机型号为QHSY-1250/400KN-7.0m。启门力为1250KN，闭门力闸400KN，油缸工作行程为6.8m，全行程为7.0m。冲沙底孔液压启闭机型号为QHSY-1000/320KN-5.5m。启门力为1000KN，闭门力闸320KN，油缸工作行程为5.3m，全行程为5.5m。1.1.4设备的主要结构说明溢洪道、舌瓣门1)液压缸缸体上端支承采用知名品牌自润滑球面滑动轴承。2)液压启闭机活塞杆下端采用知名品牌自润滑球...
