手机产品静电放电抗扰度测试指南VIP免费

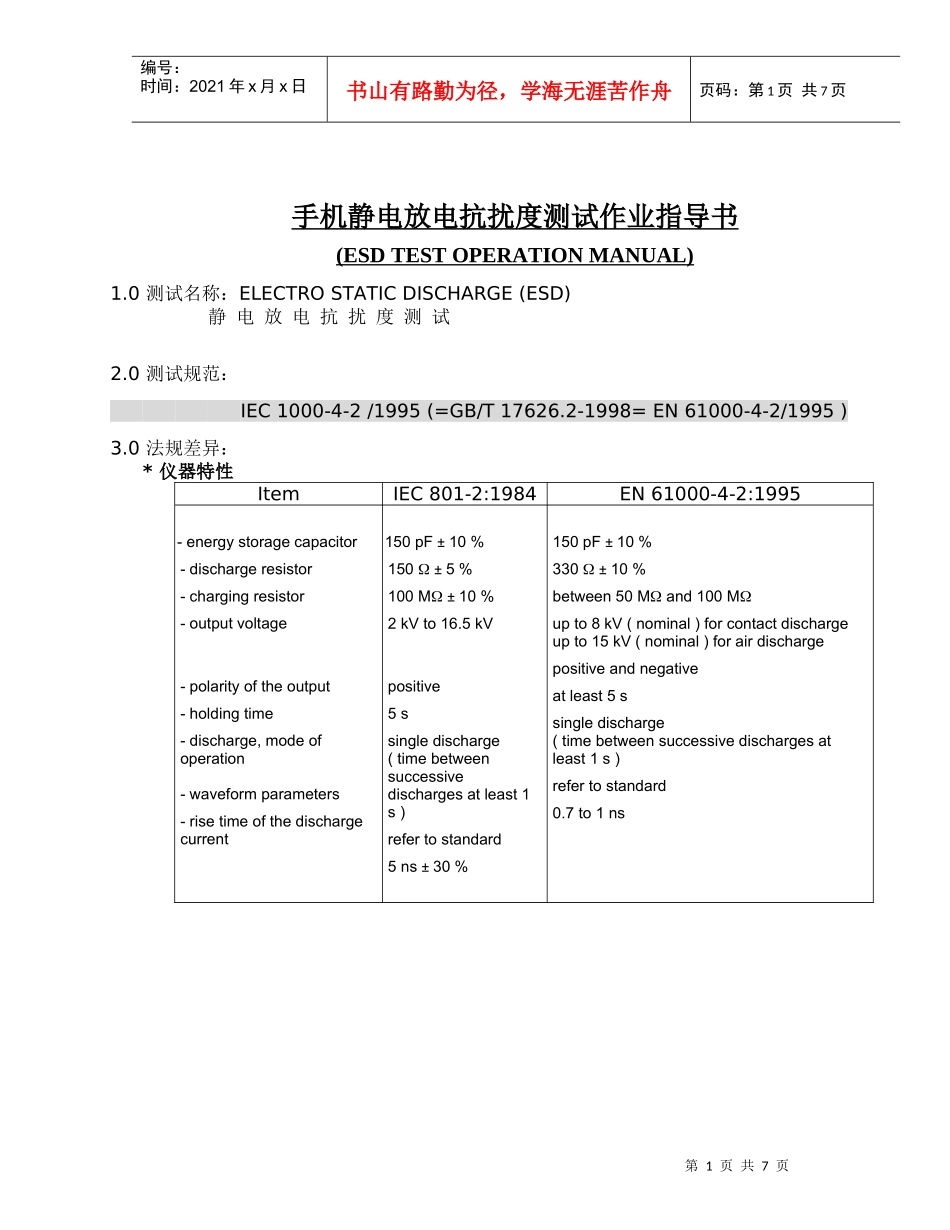

手机产品静电放电抗扰度测试指南_第1页
1/7
手机产品静电放电抗扰度测试指南_第2页
2/7

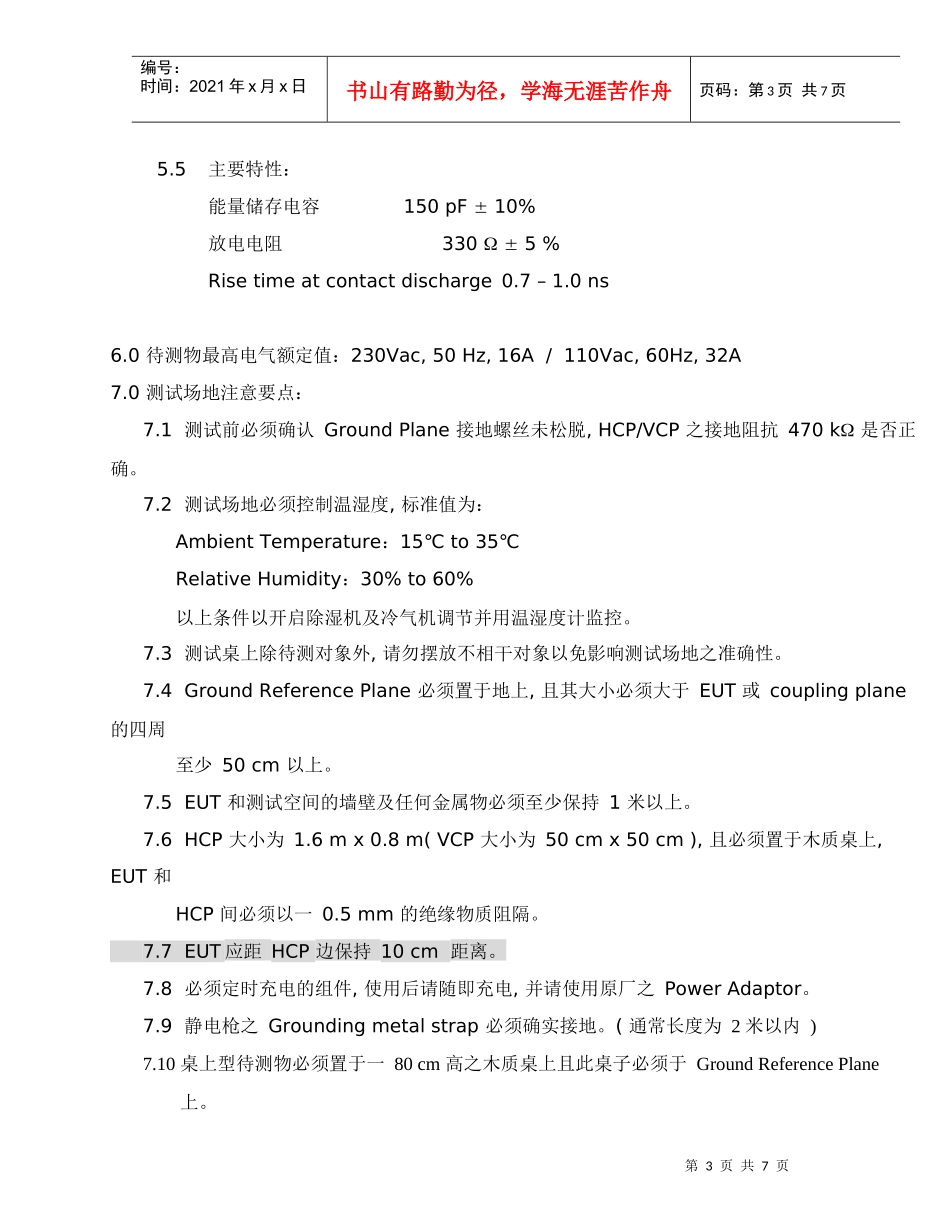

手机产品静电放电抗扰度测试指南_第3页
3/7
第1页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共7页手机静电放电抗扰度测试作业指导书(ESDTESTOPERATIONMANUAL)1.0测试名称:ELECTROSTATICDISCHARGE(ESD)静电放电抗扰度测试2.0测试规范:IEC1000-4-2/1995(=GB/T17626.2-1998=EN61000-4-2/1995)3.0法规差异:*仪器特性ItemIEC801-2:1984EN61000-4-2:1995-energystoragecapacitor-dischargeresistor-chargingresistor-outputvoltage-polarityoftheoutput-holdingtime-discharge,modeofoperation-waveformparameters-risetimeofthedischargecurrent150pF±10%150±5%100M±10%2kVto16.5kVpositive5ssingledischarge(timebetweensuccessivedischargesatleast1s)refertostandard5ns±30%150pF±10%330±10%between50Mand100Mupto8kV(nominal)forcontactdischargeupto15kV(nominal)forairdischargepositiveandnegativeatleast5ssingledischarge(timebetweensuccessivedischargesatleast1s)refertostandard0.7to1ns第2页共7页第1页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共7页*环境温湿度ItemIEC801-2:1984EN61000-4-2:1995-ambienttemperature-relativehumidity-atmosphericpressure15℃to35℃45%to75%68kPa(680mbar)to106kPa(1060mbar)15℃to35℃30%to60%68kPa(680mbar)to106kPa(1060mbar)*测试场地要求请参考附录4.0测试场地:ESDLAB5.0测试仪器:5.1测试仪器:SCHAFFNER(NSG432)5.2主要包含下列MODULES:DescriptionModelNo.S/N.RemarkESDSimulatorforIEC801-2/1991IEC1000-4-2/1995EN61000-4-2/1995NSG4322014Includes:1.MainFrame2.Airdischargegun3.Contactdischargegun4.Groundingmetalstrap5.Powersupply/Charger5.3系统制造商:SCHAFFNER5.4测试强度额定值:ContactDischarge0.2–10.0kV(Pos./Neg.)AirDischarge2–25kV(Pos./Neg.)第3页共7页第2页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共7页5.5主要特性:能量储存电容150pF10%放电电阻3305%Risetimeatcontactdischarge0.7–1.0ns6.0待测物最高电气额定值:230Vac,50Hz,16A/110Vac,60Hz,32A7.0测试场地注意要点:7.1测试前必须确认GroundPlane接地螺丝未松脱,HCP/VCP之接地阻抗470k是否正确。7.2测试场地必须控制温湿度,标准值为:AmbientTemperature:15℃to35℃RelativeHumidity:30%to60%以上条件以开启除湿机及冷气机调节并用温湿度计监控。7.3测试桌上除待测对象外,请勿摆放不相干对象以免影响测试场地之准确性。7.4GroundReferencePlane必须置于地上,且其大小必须大于EUT或couplingplane的四周至少50cm以上。7.5EUT和测试空间的墙壁及任何金属物必须至少保持1米以上。7.6HCP大小为1.6mx0.8m(VCP大小为50cmx50cm),且必须置于木质桌上,EUT和HCP间必须以一0.5mm的绝缘物质阻隔。7.7EUT应距HCP边保持10cm距离。7.8必须定时充电的组件,使用后请随即充电,并请使用原厂之PowerAdaptor。7.9静电枪之Groundingmetalstrap必须确实接地。(通常长度为2米以内)7.10桌上型待测物必须置于一80cm高之木质桌上且此桌子必须于GroundReferencePlane上。第4页共7页第3页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共7页7.11测试之Setup请参考附录A及B。7.12遇到场地或仪器问题时,务必先排除后再执行测试,若为仪器问题请填写品质异常处置表说明情况。8.0测试步骤:8.1确认要求测试规格,调整摆设,目前主要差异:8.1.1IEC801-2/1984中,HCP对ReferenceGround间连接线两端没有470k电阻,且没有规范ContactDischarge,但使用一个10cm高的木制StandtosupportEUT。(现有设备无法执行此项测试)8.1.2IEC801-2:1991/IEC1000-4-2中,HCP对ReferenceGround间连接线两端有470k电阻,并且有规范ContactDischarge,但没使用10cm高木制的StandtosupportEUT,仅以一0.5mm绝缘材料隔离EUT及其Cables。8.2测试Sample依其正常功能,配合外围组成TestConfiguration,测试时尽可能Active每种功能,来确认测试中所有Function正常,电源线、信号线种类请依照规格使用...
