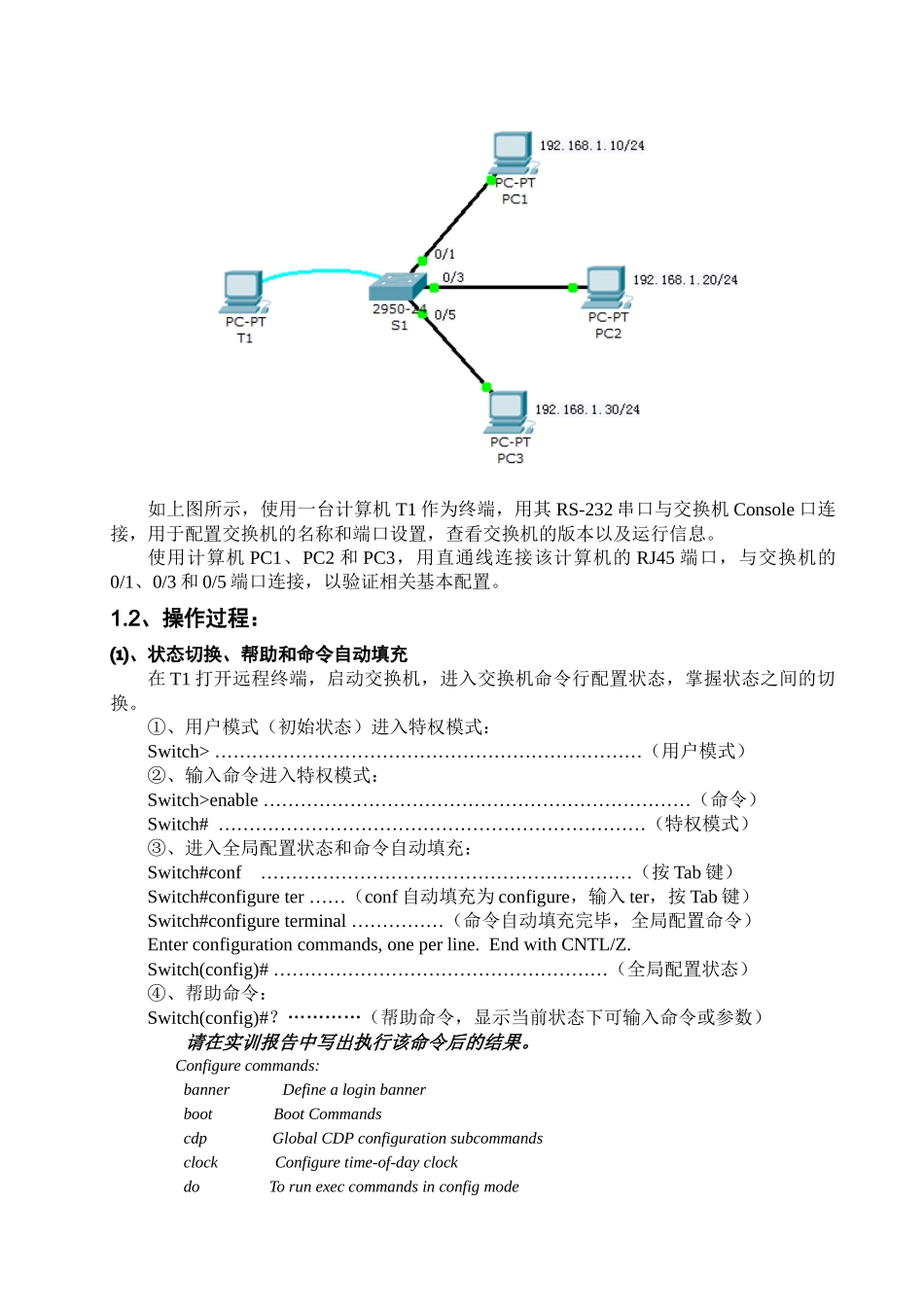

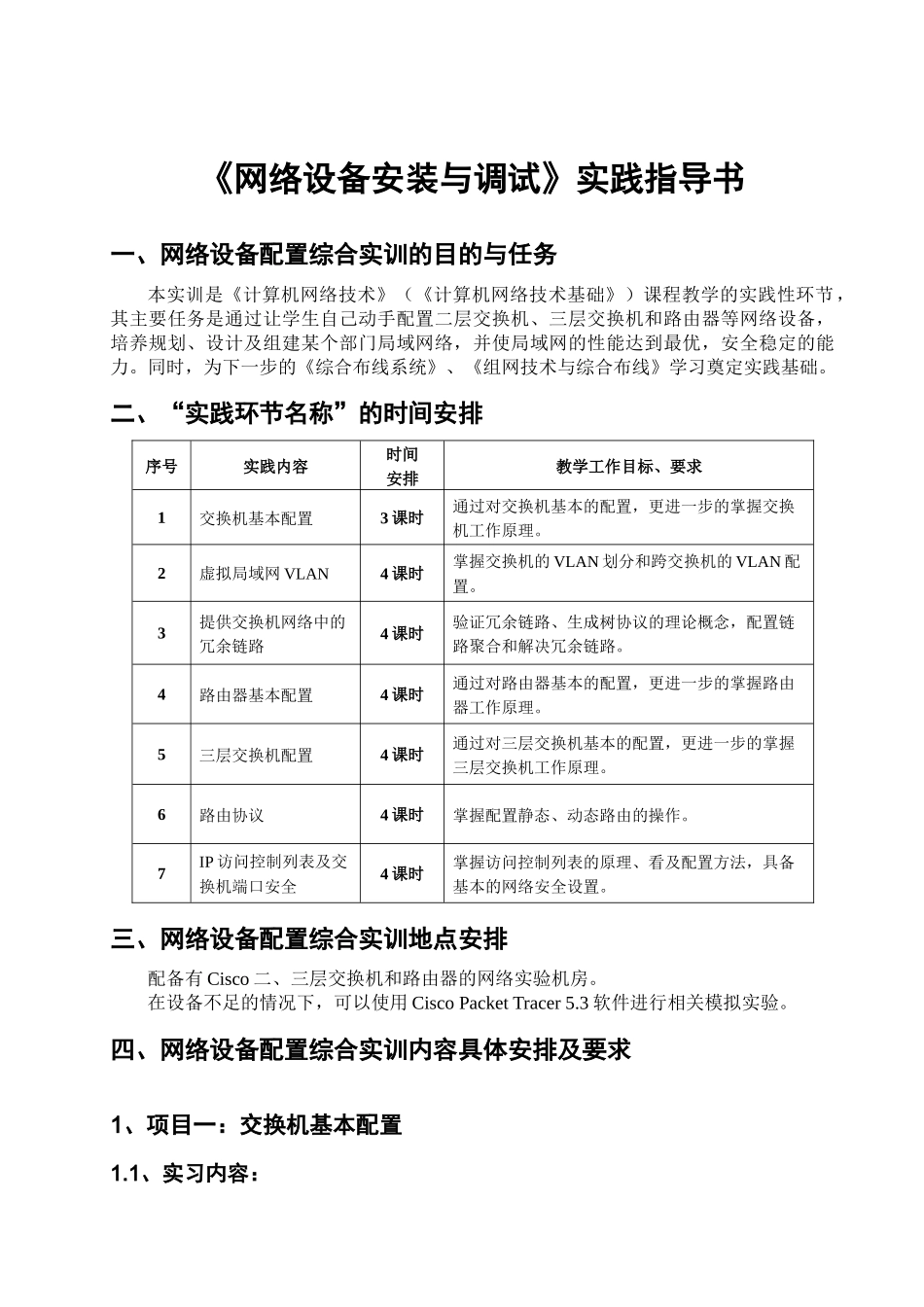

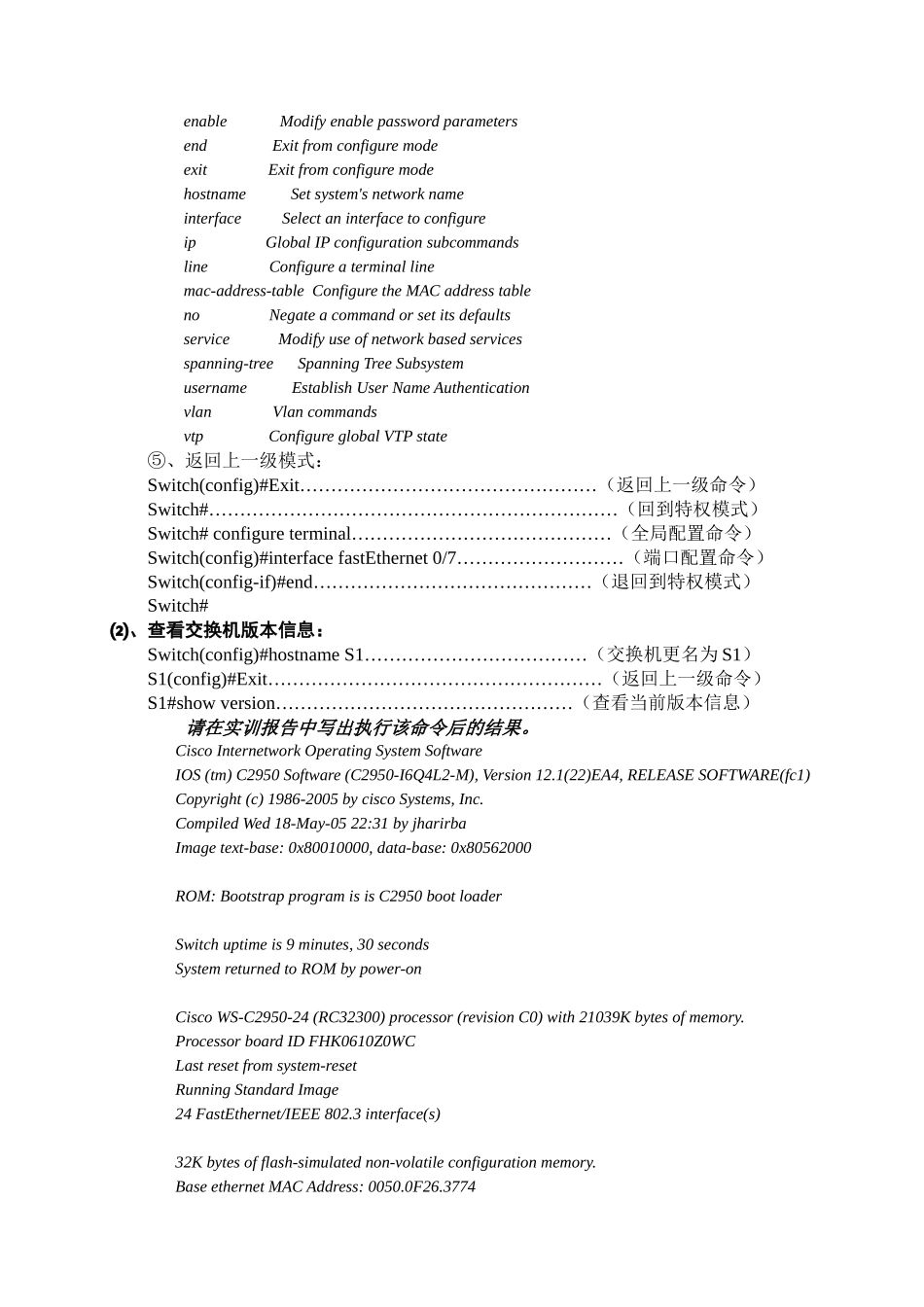

《网络设备安装与调试》实践指导书一、网络设备配置综合实训的目的与任务本实训是《计算机网络技术》（《计算机网络技术基础》）课程教学的实践性环节，其主要任务是通过让学生自己动手配置二层交换机、三层交换机和路由器等网络设备，培养规划、设计及组建某个部门局域网络，并使局域网的性能达到最优，安全稳定的能力。同时，为下一步的《综合布线系统》、《组网技术与综合布线》学习奠定实践基础。二、“实践环节名称”的时间安排序号实践内容时间安排教学工作目标、要求1交换机基本配置3课时通过对交换机基本的配置，更进一步的掌握交换机工作原理。2虚拟局域网VLAN4课时掌握交换机的VLAN划分和跨交换机的VLAN配置。3提供交换机网络中的冗余链路4课时验证冗余链路、生成树协议的理论概念，配置链路聚合和解决冗余链路。4路由器基本配置4课时通过对路由器基本的配置，更进一步的掌握路由器工作原理。5三层交换机配置4课时通过对三层交换机基本的配置，更进一步的掌握三层交换机工作原理。6路由协议4课时掌握配置静态、动态路由的操作。7IP访问控制列表及交换机端口安全4课时掌握访问控制列表的原理、看及配置方法，具备基本的网络安全设置。三、网络设备配置综合实训地点安排配备有Cisco二、三层交换机和路由器的网络实验机房。在设备不足的情况下，可以使用CiscoPacketTracer5.3软件进行相关模拟实验。四、网络设备配置综合实训内容具体安排及要求1、项目一：交换机基本配置1.1、实习内容：如上图所示，使用一台计算机T1作为终端，用其RS-232串口与交换机Console口连接，用于配置交换机的名称和端口设置，查看交换机的版本以及运行信息。使用计算机PC1、PC2和PC3，用直通线连接该计算机的RJ45端口，与交换机的0/1、0/3和0/5端口连接，以验证相关基本配置。1.2、操作过程：⑴、状态切换、帮助和命令自动填充在T1打开远程终端，启动交换机，进入交换机命令行配置状态，掌握状态之间的切换。①、用户模式（初始状态）进入特权模式：Switch>……………………………………………………………（用户模式）②、输入命令进入特权模式：Switch>enable……………………………………………………………（命令）Switch#……………………………………………………………（特权模式）③、进入全局配置状态和命令自动填充：Switch#conf……………………………………………………（按Tab键）Switch#configureter……（conf自动填充为configure，输入ter，按Tab键）Switch#configureterminal……………（命令自动填充完毕，全局配置命令）Enterconfigurationcommands,oneperline.EndwithCNTL/Z.Switch(config)#………………………………………………（全局配置状态）④、帮助命令：Switch(config)#？…………（帮助命令，显示当前状态下可输入命令或参数）请在实训报告中写出执行该命令后的结果。Configurecommands:bannerDefinealoginbannerbootBootCommandscdpGlobalCDPconfigurationsubcommandsclockConfiguretime-of-dayclockdoTorunexeccommandsinconfigmodeenableModifyenablepasswordparametersendExitfromconfiguremodeexitExitfromconfiguremodehostnameSetsystem'snetworknameinterfaceSelectaninterfacetoconfigureipGlobalIPconfigurationsubcommandslineConfigureaterminallinemac-address-tableConfiguretheMACaddresstablenoNegateacommandorsetitsdefaultsserviceModifyuseofnetworkbasedservicesspanning-treeSpanningTreeSubsystemusernameEstablishUserNameAuthenticationvlanVlancommandsvtpConfigureglobalVTPstate⑤、返回上一级模式：Switch(config)#Exit…………………………………………（返回上一级命令）Switch#…………………………………………………………（回到特权模式）Switch#configureterminal……………………………………（全局配置命令）Switch(config)#interfacefastEthernet0/7………………………（端口配置命令）Switch(config-if)#end………………………………………（退回到特权模式）Switch#⑵、查看交换机版本信息：Switch(config)#hostnameS1……...
