(WI-FM-004)约克中央空调系统操作手册VIP免费

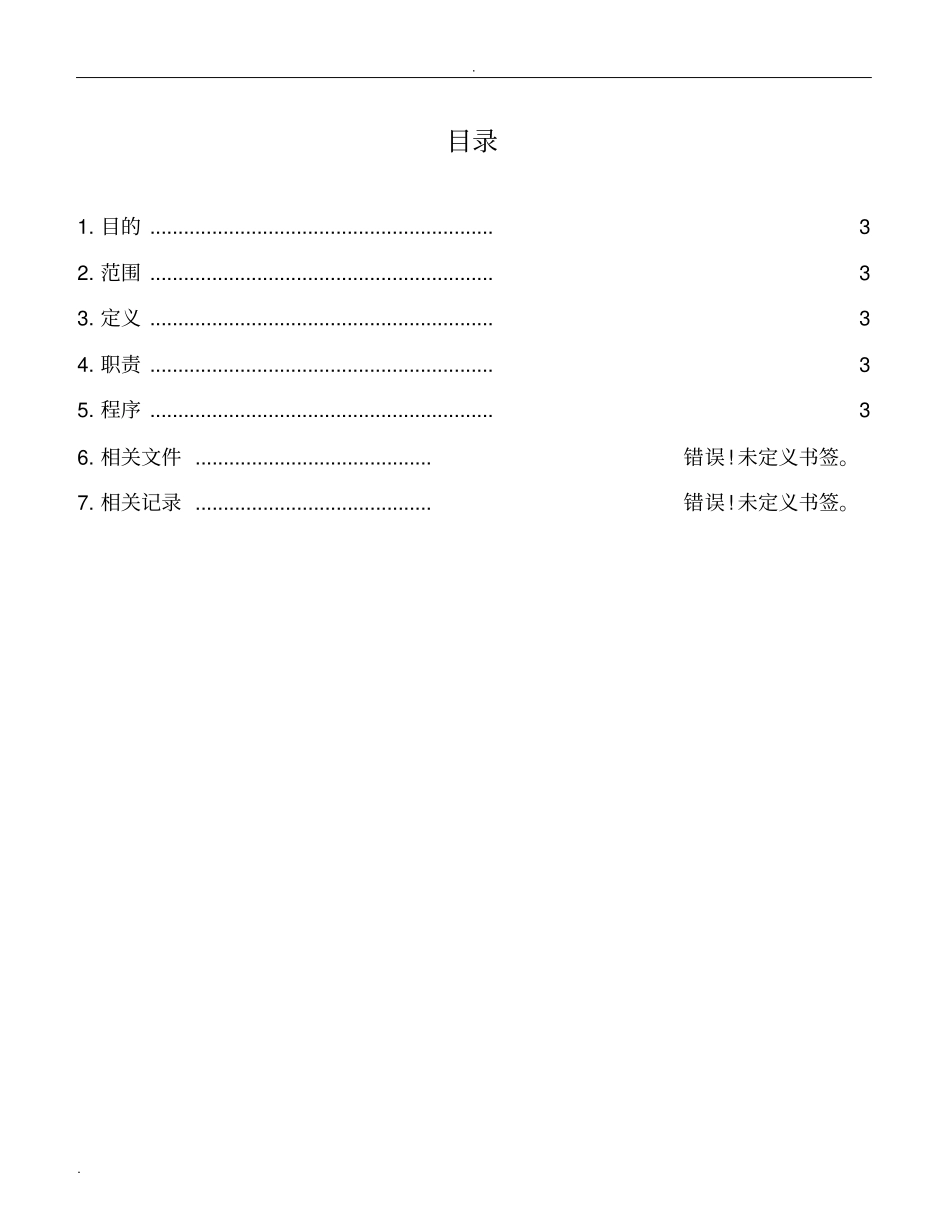

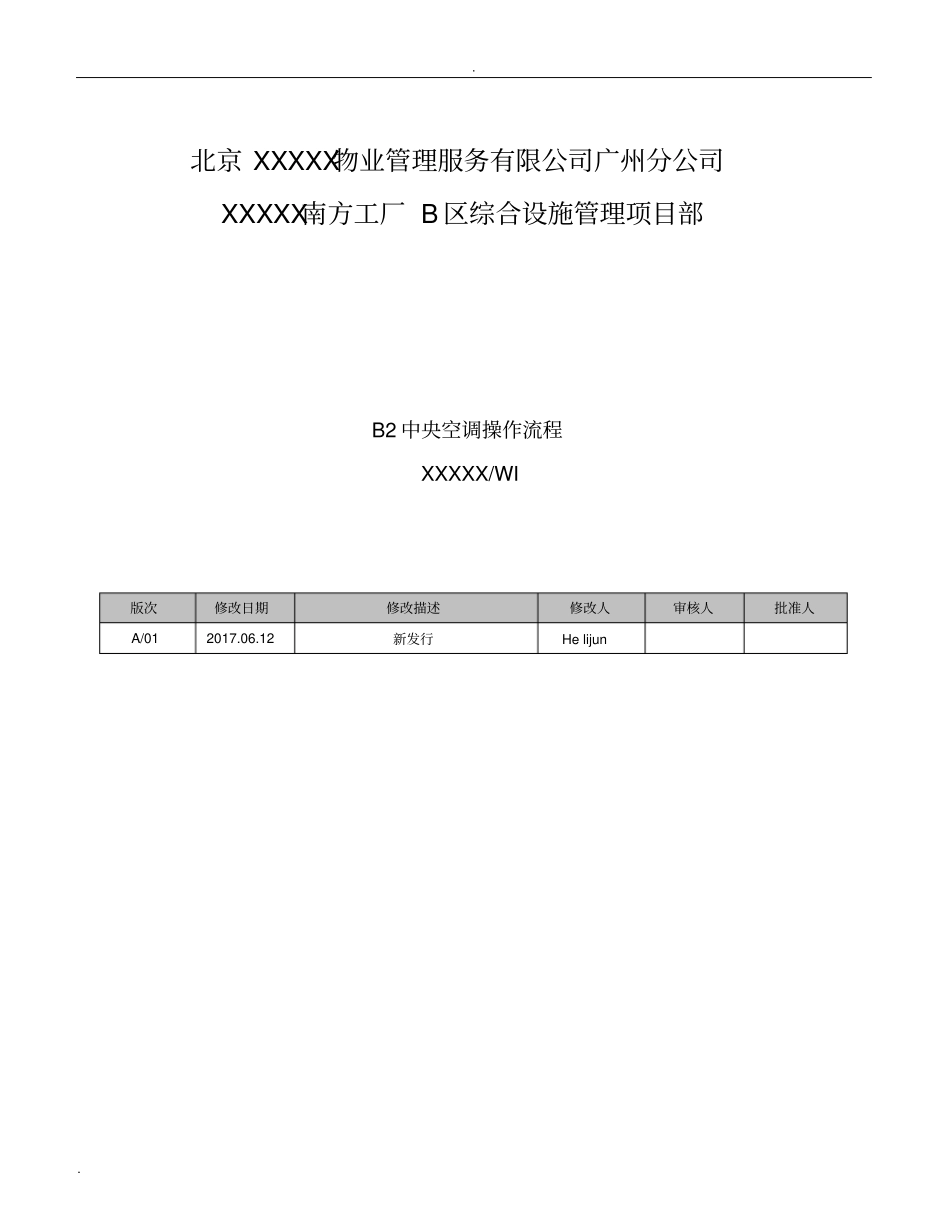

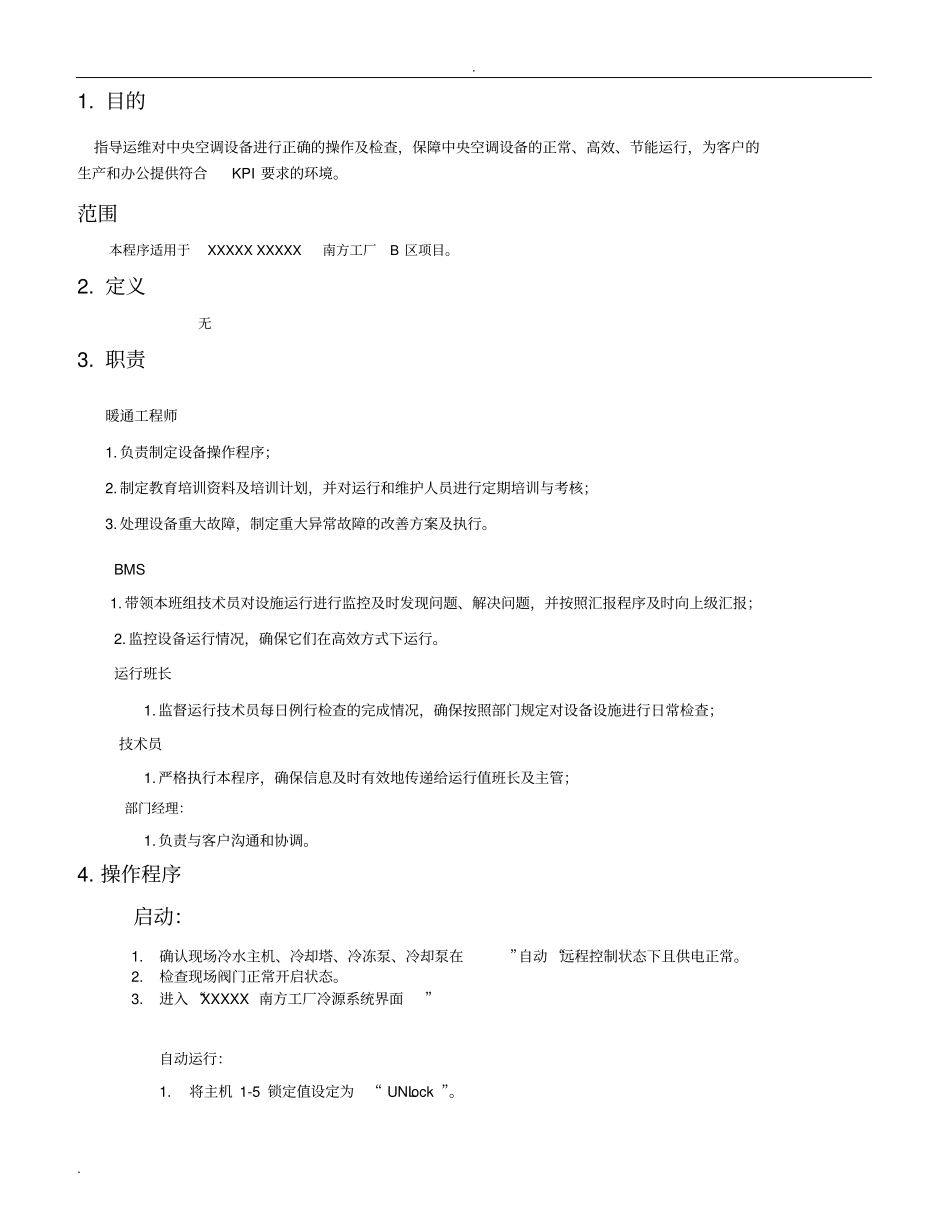

..北京XXXXX物业管理服务有限公司广州分公司XXXXX南方工厂B区综合设施管理项目部B2中央空调操作流程XXXXX/WI版次修改日期修改描述修改人审核人批准人A/012017.06.12新发行Helijun..目录1.目的.............................................................32.范围.............................................................33.定义.............................................................34.职责.............................................................35.程序.............................................................36.相关文件..........................................错误!未定义书签。7.相关记录..........................................错误!未定义书签。..1.目的指导运维对中央空调设备进行正确的操作及检查，保障中央空调设备的正常、高效、节能运行，为客户的生产和办公提供符合KPI要求的环境。范围本程序适用于XXXXXXXXXX南方工厂B区项目。2.定义无3.职责暖通工程师1.负责制定设备操作程序；2.制定教育培训资料及培训计划，并对运行和维护人员进行定期培训与考核；3.处理设备重大故障，制定重大异常故障的改善方案及执行。BMS1.带领本班组技术员对设施运行进行监控及时发现问题、解决问题，并按照汇报程序及时向上级汇报；2.监控设备运行情况，确保它们在高效方式下运行。运行班长1.监督运行技术员每日例行检查的完成情况，确保按照部门规定对设备设施进行日常检查；技术员1.严格执行本程序，确保信息及时有效地传递给运行值班长及主管；部门经理：1.负责与客户沟通和协调。4.操作程序启动：1.确认现场冷水主机、冷却塔、冷冻泵、冷却泵在”自动“远程控制状态下且供电正常。2.检查现场阀门正常开启状态。3.进入“XXXXX南方工厂冷源系统界面”自动运行：1.将主机1-5锁定值设定为“UNLock”。..2.进入“系统设置”分别对“限定电流”5台机“减机电流设定”。3.在“系统界面”进行“系统启动”自动控制逻辑为：（1）总管出水温度大于主机出水设置1度同时主机运行电流与限定设定电流相差在3%内，保持5分钟后系统加机（累计运行最小主机优先启动）。1、手自动运行;“Lock”为手动“Unlock”为自动3、系统自动启动2、电流设定..（2）总管回水温度小于主机回水设定值0.5度同时主机运行平均电流小于相应减机电流设定值，保持5分钟。此时冷却塔→冷却水泵→一次冷冻水泵→冷冻主机【冷却塔、冷却水泵、冷冻水泵、主机依次延时启动】手动运行：将主机1-5锁定值设定为“Lock”，点击“系统启动“将所要开启的主机选“ON”此时冷却塔→冷却水泵→一次冷冻水泵→冷冻主机【冷却塔、冷却水泵、冷冻水泵、主机依次延时启动】4.单台控制如多加一台冷却塔点进入冷却塔设备界面，鼠标左击“阀指令”ON“指令”ON。手自动运行;“Lock”为手动“Unlock”为自动选择所要手动启动的主机阀指令选NO打开电动阀指令选NO打开电冷却塔风机..5.参数设定如Chiller2出水温度设定，进入“XXXXX南方工厂冷源系统”选“出水温度设定”鼠标右键弹出菜单选“MoreCommands”在Value更改参数或者左键直接点击“出水温度设定”设定完成后按Engter键停机：1.手动运行：选“出水温度设定”鼠标右键弹出菜单选“MoreCommands”在Value更改参数，send确定..将主机1-5锁定值设定为“Lock”，点击“系统启动“将所要关闭的主机选“OFF”此时冷冻主机→冷却塔→冷却水泵→一次冷冻水泵【主机、冷却塔、冷却水泵、依次延时停机】运行状况检查：?一次泵进水压力0.4-0.45Mpa出水压力0.55-0.6Mpa,二次泵进水压力0.3-0.55Mpa出水压力0.6-0.75Mpa。?冷却水泵进水压力0-0.1Mpa出水压力0.25-0.3Mpa?冷却水塔的液位正常(2/3)，回水温度≤32℃，温差5℃.?冷水主机冷却水压差与冷冻水压差在0.1Mpa左右。?主机运行时在油箱视窗里的冷冻油液位下视镜满，上视镜1/4。?ICVC主画面显示油箱内冷冻油温度在50-60℃左右?油压差应在140—200kpa之间?冷凝器的冷媒压力800-900Kpa?蒸发器的冷媒压力200-300Kpa.?蒸发器与冷凝器小温差<3℃5开关机流程：冷却塔→冷却水泵→一次冷冻水泵→冷冻主机冷冻主机...
