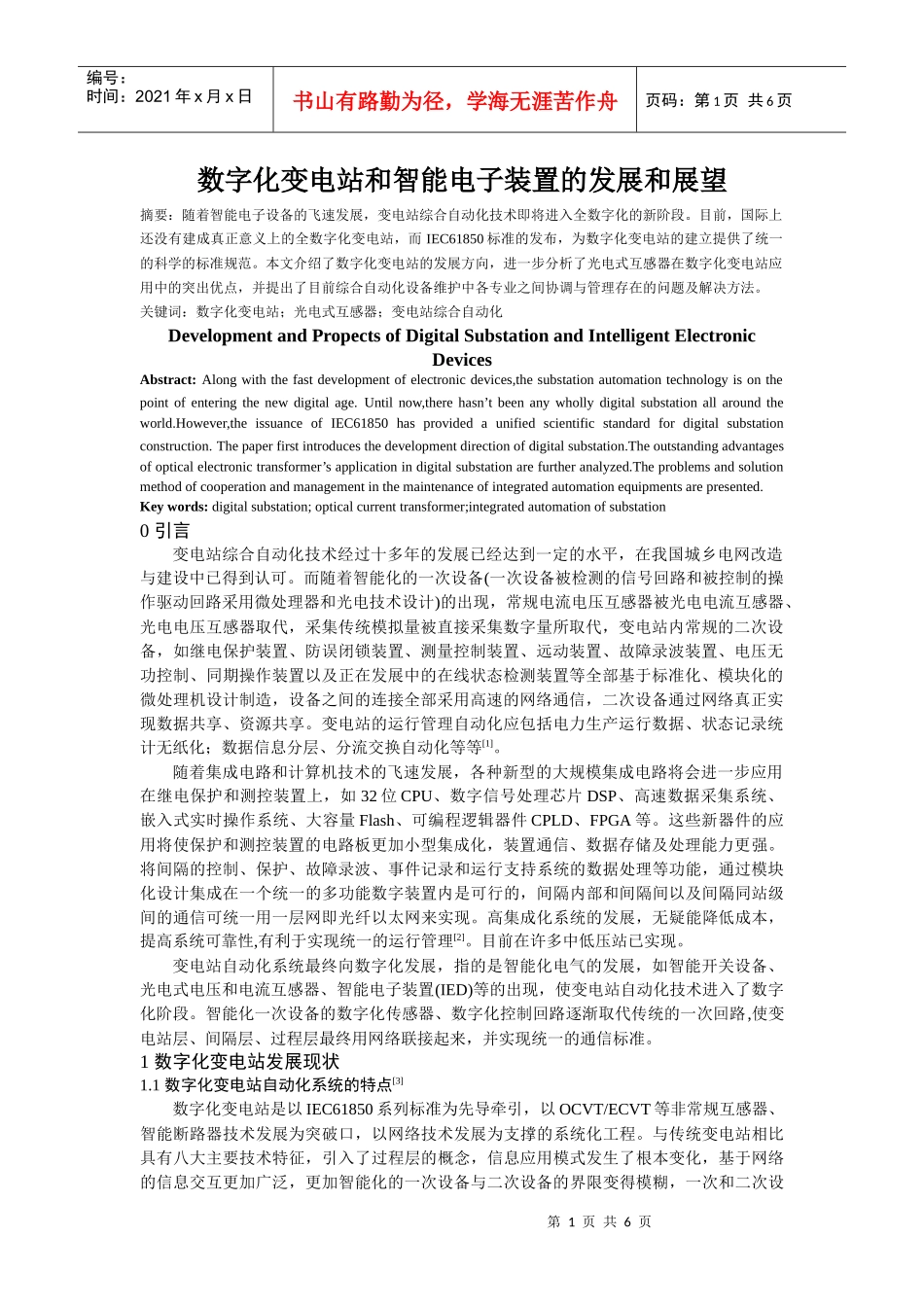

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页数字化变电站和智能电子装置的发展和展望摘要：随着智能电子设备的飞速发展，变电站综合自动化技术即将进入全数字化的新阶段。目前，国际上还没有建成真正意义上的全数字化变电站，而IEC61850标准的发布，为数字化变电站的建立提供了统一的科学的标准规范。本文介绍了数字化变电站的发展方向，进一步分析了光电式互感器在数字化变电站应用中的突出优点，并提出了目前综合自动化设备维护中各专业之间协调与管理存在的问题及解决方法。关键词：数字化变电站；光电式互感器；变电站综合自动化DevelopmentandPropectsofDigitalSubstationandIntelligentElectronicDevicesAbstract:Alongwiththefastdevelopmentofelectronicdevices,thesubstationautomationtechnologyisonthepointofenteringthenewdigitalage.Untilnow,therehasn’tbeenanywhollydigitalsubstationallaroundtheworld.However,theissuanceofIEC61850hasprovidedaunifiedscientificstandardfordigitalsubstationconstruction.Thepaperfirstintroducesthedevelopmentdirectionofdigitalsubstation.Theoutstandingadvantagesofopticalelectronictransformer’sapplicationindigitalsubstationarefurtheranalyzed.Theproblemsandsolutionmethodofcooperationandmanagementinthemaintenanceofintegratedautomationequipmentsarepresented.Keywords:digitalsubstation;opticalcurrenttransformer;integratedautomationofsubstation0引言变电站综合自动化技术经过十多年的发展已经达到一定的水平，在我国城乡电网改造与建设中已得到认可。而随着智能化的一次设备(一次设备被检测的信号回路和被控制的操作驱动回路采用微处理器和光电技术设计)的出现，常规电流电压互感器被光电电流互感器、光电电压互感器取代，采集传统模拟量被直接采集数字量所取代，变电站内常规的二次设备，如继电保护装置、防误闭锁装置、测量控制装置、远动装置、故障录波装置、电压无功控制、同期操作装置以及正在发展中的在线状态检测装置等全部基于标准化、模块化的微处理机设计制造，设备之间的连接全部采用高速的网络通信，二次设备通过网络真正实现数据共享、资源共享。变电站的运行管理自动化应包括电力生产运行数据、状态记录统计无纸化；数据信息分层、分流交换自动化等等[1]。随着集成电路和计算机技术的飞速发展，各种新型的大规模集成电路将会进一步应用在继电保护和测控装置上，如32位CPU、数字信号处理芯片DSP、高速数据采集系统、嵌入式实时操作系统、大容量Flash、可编程逻辑器件CPLD、FPGA等。这些新器件的应用将使保护和测控装置的电路板更加小型集成化，装置通信、数据存储及处理能力更强。将间隔的控制、保护、故障录波、事件记录和运行支持系统的数据处理等功能，通过模块化设计集成在一个统一的多功能数字装置内是可行的，间隔内部和间隔间以及间隔同站级间的通信可统一用一层网即光纤以太网来实现。高集成化系统的发展，无疑能降低成本，提高系统可靠性,有利于实现统一的运行管理[2]。目前在许多中低压站已实现。变电站自动化系统最终向数字化发展，指的是智能化电气的发展，如智能开关设备、光电式电压和电流互感器、智能电子装置(IED)等的出现，使变电站自动化技术进入了数字化阶段。智能化一次设备的数字化传感器、数字化控制回路逐渐取代传统的一次回路,使变电站层、间隔层、过程层最终用网络联接起来，并实现统一的通信标准。1数字化变电站发展现状1.1数字化变电站自动化系统的特点[3]数字化变电站是以IEC61850系列标准为先导牵引，以OCVT/ECVT等非常规互感器、智能断路器技术发展为突破口，以网络技术发展为支撑的系统化工程。与传统变电站相比具有八大主要技术特征，引入了过程层的概念，信息应用模式发生了根本变化，基于网络的信息交互更加广泛，更加智能化的一次设备与二次设备的界限变得模糊，一次和二次设第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页备实现了初步的融合，这也符合...
