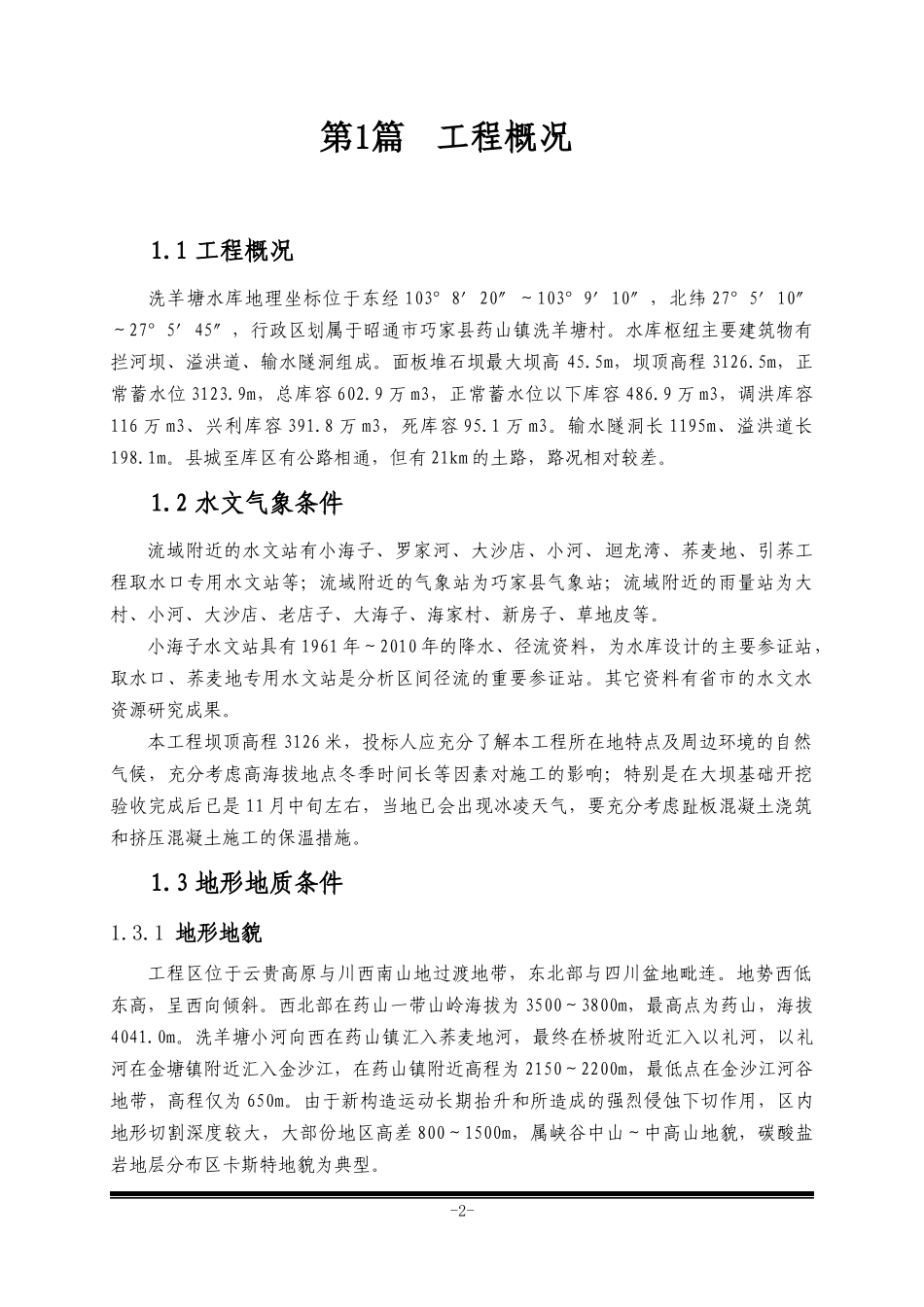

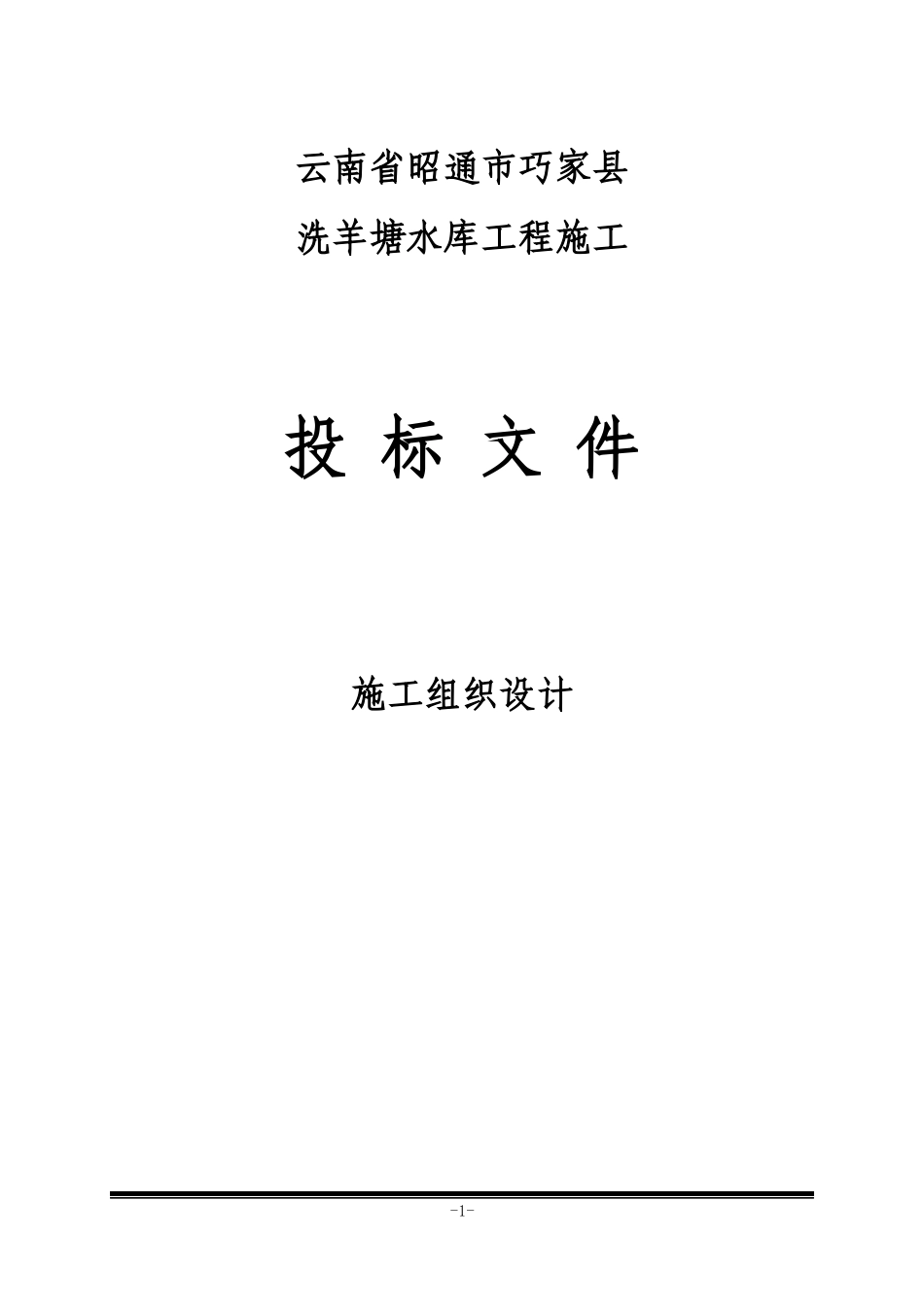

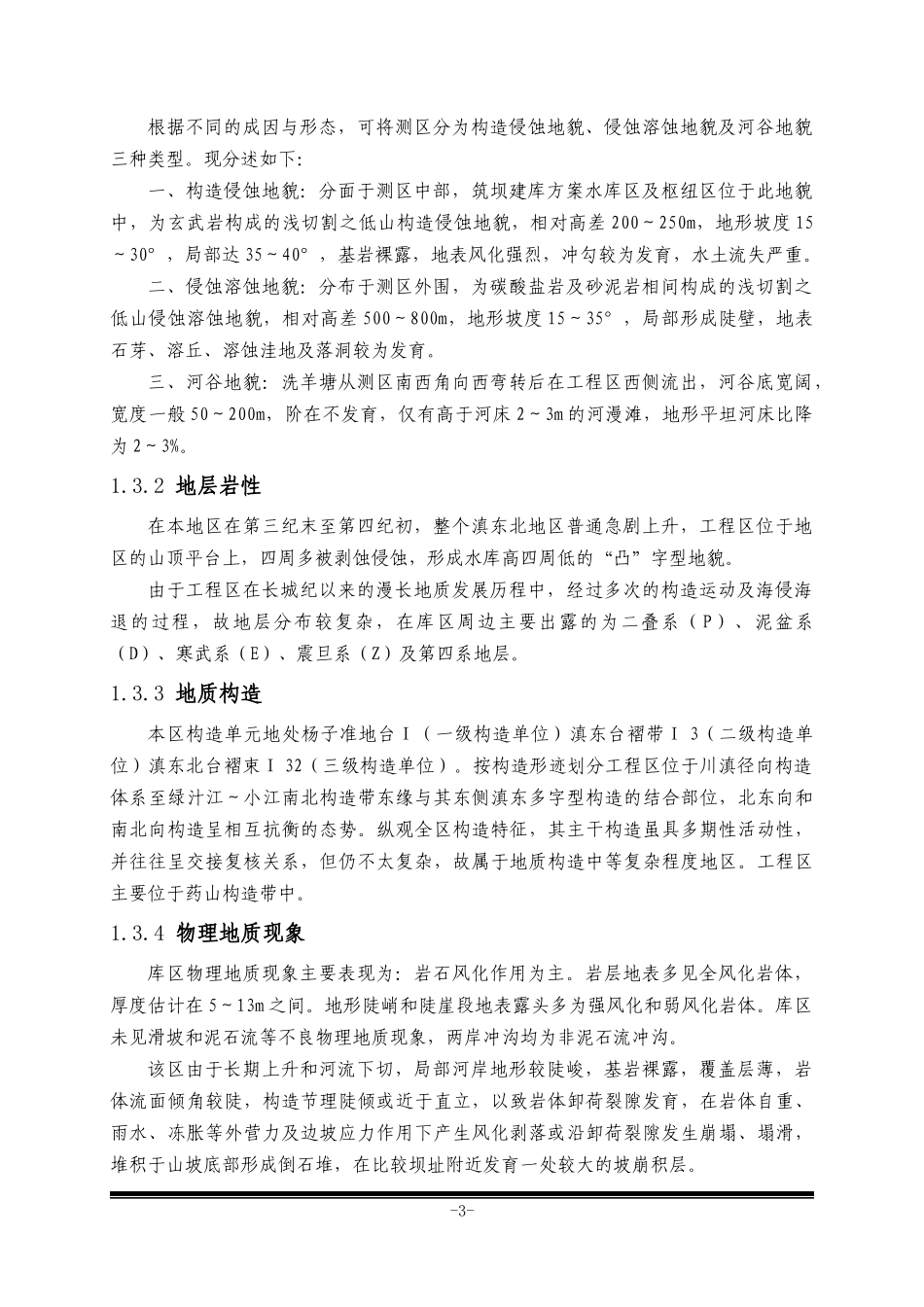

云南省昭通市巧家县洗羊塘水库工程施工投标文件施工组织设计-1-第1篇工程概况1.1工程概况洗羊塘水库地理坐标位于东经103°8′20″～103°9′10″，北纬27°5′10″～27°5′45″，行政区划属于昭通市巧家县药山镇洗羊塘村。水库枢纽主要建筑物有拦河坝、溢洪道、输水隧洞组成。面板堆石坝最大坝高45.5m，坝顶高程3126.5m，正常蓄水位3123.9m，总库容602.9万m3，正常蓄水位以下库容486.9万m3，调洪库容116万m3、兴利库容391.8万m3，死库容95.1万m3。输水隧洞长1195m、溢洪道长198.1m。县城至库区有公路相通，但有21km的土路，路况相对较差。1.2水文气象条件流域附近的水文站有小海子、罗家河、大沙店、小河、迴龙湾、荞麦地、引荞工程取水口专用水文站等；流域附近的气象站为巧家县气象站；流域附近的雨量站为大村、小河、大沙店、老店子、大海子、海家村、新房子、草地皮等。小海子水文站具有1961年～2010年的降水、径流资料，为水库设计的主要参证站，取水口、荞麦地专用水文站是分析区间径流的重要参证站。其它资料有省市的水文水资源研究成果。本工程坝顶高程3126米，投标人应充分了解本工程所在地特点及周边环境的自然气候，充分考虑高海拔地点冬季时间长等因素对施工的影响；特别是在大坝基础开挖验收完成后已是11月中旬左右，当地已会出现冰凌天气，要充分考虑趾板混凝土浇筑和挤压混凝土施工的保温措施。1.3地形地质条件1.3.1地形地貌工程区位于云贵高原与川西南山地过渡地带，东北部与四川盆地毗连。地势西低东高，呈西向倾斜。西北部在药山一带山岭海拔为3500～3800m，最高点为药山，海拔4041.0m。洗羊塘小河向西在药山镇汇入荞麦地河，最终在桥坡附近汇入以礼河，以礼河在金塘镇附近汇入金沙江，在药山镇附近高程为2150～2200m，最低点在金沙江河谷地带，高程仅为650m。由于新构造运动长期抬升和所造成的强烈侵蚀下切作用，区内地形切割深度较大，大部份地区高差800～1500m，属峡谷中山～中高山地貌，碳酸盐岩地层分布区卡斯特地貌为典型。-2-根据不同的成因与形态，可将测区分为构造侵蚀地貌、侵蚀溶蚀地貌及河谷地貌三种类型。现分述如下：一、构造侵蚀地貌：分面于测区中部，筑坝建库方案水库区及枢纽区位于此地貌中，为玄武岩构成的浅切割之低山构造侵蚀地貌，相对高差200～250m，地形坡度15～30°，局部达35～40°，基岩裸露，地表风化强烈，冲勾较为发育，水土流失严重。二、侵蚀溶蚀地貌：分布于测区外围，为碳酸盐岩及砂泥岩相间构成的浅切割之低山侵蚀溶蚀地貌，相对高差500～800m，地形坡度15～35°，局部形成陡壁，地表石芽、溶丘、溶蚀洼地及落洞较为发育。三、河谷地貌：洗羊塘从测区南西角向西弯转后在工程区西侧流出，河谷底宽阔，宽度一般50～200m，阶在不发育，仅有高于河床2～3m的河漫滩，地形平坦河床比降为2～3%。1.3.2地层岩性在本地区在第三纪末至第四纪初，整个滇东北地区普通急剧上升，工程区位于地区的山顶平台上，四周多被剥蚀侵蚀，形成水库高四周低的“凸”字型地貌。由于工程区在长城纪以来的漫长地质发展历程中，经过多次的构造运动及海侵海退的过程，故地层分布较复杂，在库区周边主要出露的为二叠系（P）、泥盆系（D）、寒武系（E）、震旦系（Z）及第四系地层。1.3.3地质构造本区构造单元地处杨子准地台Ⅰ（一级构造单位）滇东台褶带Ⅰ3（二级构造单位）滇东北台褶束Ⅰ32（三级构造单位）。按构造形迹划分工程区位于川滇径向构造体系至绿汁江～小江南北构造带东缘与其东侧滇东多字型构造的结合部位，北东向和南北向构造呈相互抗衡的态势。纵观全区构造特征，其主干构造虽具多期性活动性，并往往呈交接复核关系，但仍不太复杂，故属于地质构造中等复杂程度地区。工程区主要位于药山构造带中。1.3.4物理地质现象库区物理地质现象主要表现为：岩石风化作用为主。岩层地表多见全风化岩体，厚度估计在5～13m之间。地形陡峭和陡崖段地表露头多为强风化和弱风化岩体。库区未见滑坡和泥石流等不良物理地质现象，两岸冲沟均为非泥石流冲沟。该区由于长期上升和河流下切，局部河岸地形较陡峻，基岩裸露，覆盖层薄，岩体流面倾角较陡，构造节理陡倾...
