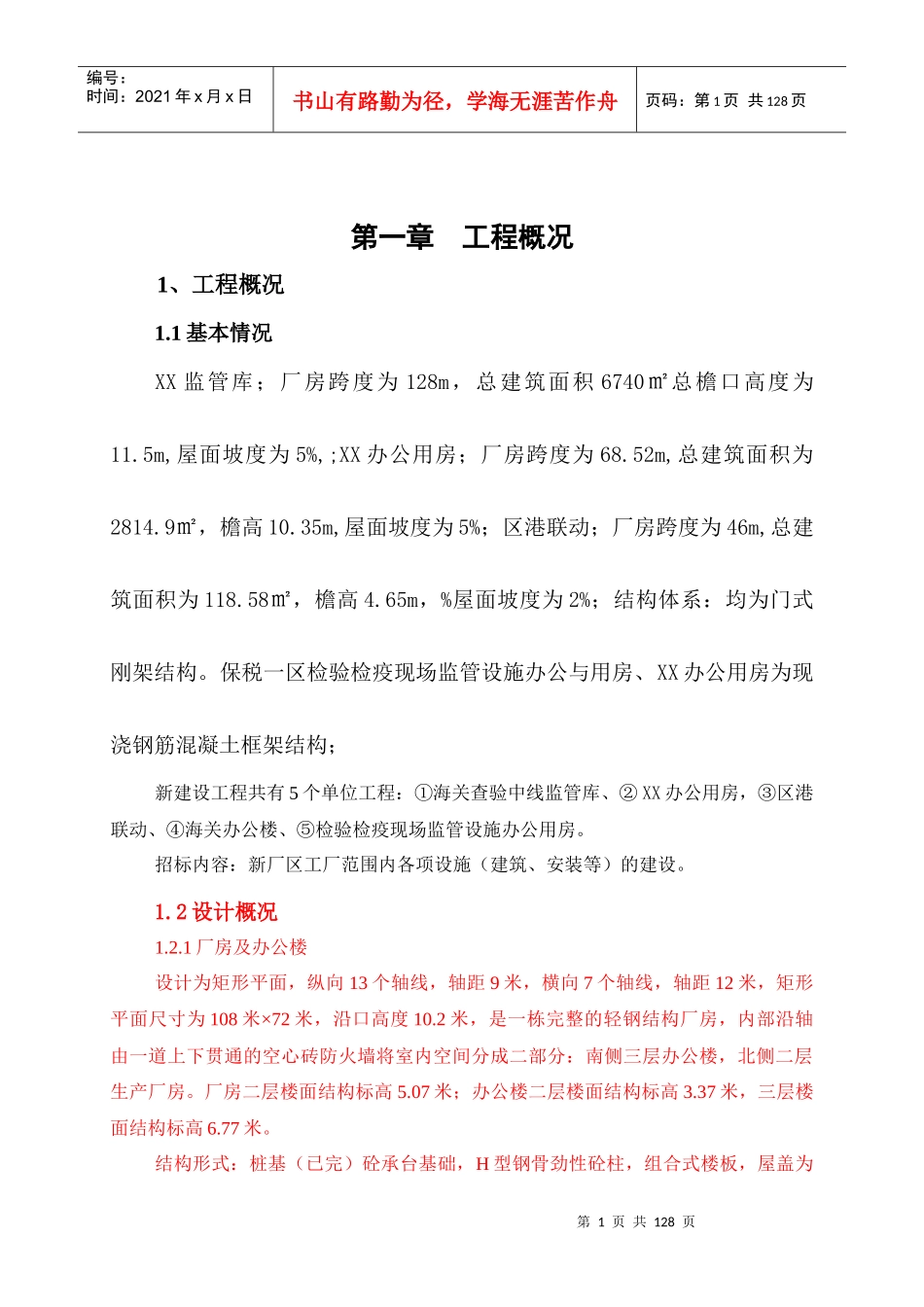

第1页共128页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共128页第一章工程概况1、工程概况1.1基本情况XX监管库；厂房跨度为128m，总建筑面积6740㎡总檐口高度为11.5m,屋面坡度为5%,;XX办公用房；厂房跨度为68.52m,总建筑面积为2814.9㎡，檐高10.35m,屋面坡度为5%；区港联动；厂房跨度为46m,总建筑面积为118.58㎡，檐高4.65m，%屋面坡度为2%；结构体系：均为门式刚架结构。保税一区检验检疫现场监管设施办公与用房、XX办公用房为现浇钢筋混凝土框架结构；新建设工程共有5个单位工程：①海关查验中线监管库、②XX办公用房，③区港联动、④海关办公楼、⑤检验检疫现场监管设施办公用房。招标内容：新厂区工厂范围内各项设施（建筑、安装等）的建设。1.2设计概况1.2.1厂房及办公楼设计为矩形平面，纵向13个轴线，轴距9米，横向7个轴线，轴距12米，矩形平面尺寸为108米×72米，沿口高度10.2米，是一栋完整的轻钢结构厂房，内部沿轴由一道上下贯通的空心砖防火墙将室内空间分成二部分：南侧三层办公楼，北侧二层生产厂房。厂房二层楼面结构标高5.07米；办公楼二层楼面结构标高3.37米，三层楼面结构标高6.77米。结构形式：桩基（已完）砼承台基础，H型钢骨劲性砼柱，组合式楼板，屋盖为第2页共128页第1页共128页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共128页H型钢屋架（跨度为12米和24米二种），保温压型钢板屋面（办公楼部分为组合式楼板上做保温防水上人屋面）。组合式楼板具体为：12米长H型钢主梁，9米长H型钢次梁，上用焊钉固定BD—65型钢承板做底模，浇100厚钢筋砼。外墙为压型钢板保温墙，下部1.2米为空心砖勒脚，外贴面砖。内墙有如下几种：a.卫生间墙和防火墙为空心砖砌筑；b.楼梯间墙多孔砖砌筑；c.内隔墙为GQ500型100厚中空内模水泥隔板墙。室内设六座钢楼梯。楼地面：生产车间为水磨石抗静电楼地面，设备间为水泥砂浆楼地面，厕所间为防滑地砖地面。内墙面除厕所为块料贴面外，其余全部为抹灰面上做白色乳胶漆二底三面。顶棚：厕所为铝合金吊顶，办公楼为矿棉吊顶，其余为乳胶漆。门窗：塑钢窗和防火玻璃窗；彩钢板门和铝合金门；办公楼为硬质木门、硬质防火门。室外有大雨蓬，在主入口处有少量幕墙。1.2.2食堂及宿舍平面尺寸46.8×20.7m，二层，檐高7.2m，外楼梯，桩承台基础，框架结构、砖围护墙，内外墙及顶棚均为抹灰面上做乳胶漆，楼地面有彩色水磨石和水泥砂浆及块料面层，防水屋面，塑钢窗，木门。1.2.3水泵房、门卫及总体工程水泵房28.5×7.5m，地下一层防水砼结构。门卫14.4×9m，为一层框架砼结构，总体工程主要有：自行车棚为玻璃钢瓦棚体结构；厂区道路，路面为25mm厚沥青石屑面层碾实，150mm厚3：7灰土加碎石镶嵌及素土碾压密实。1.3施工条件1.3.1场地已拆迁完毕且已整平，已圈设临时围墙，表层土为素填土。基土承载力能否达到设计要求，须经有关部门认可。1.3.2本工程位于北京市顺义区北京首都国际机场附近，地处北京天竺机场北线东侧，顺平南辅线南侧1.3.3施工用水：采用市政管网水源。第3页共128页第2页共128页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共128页1.4施工特点1.4.1主建筑物——厂房为轻钢厂房结构，钢结构是本工程的重点、难点，是施工工期和质量管理的重中之中，方案是否合理，直接影响到工程的顺利与否。1.4.2工期紧、任务重。因本工程为北京市天竺综合保税区为北京市2009年重点工程，1.8万m2的建筑在级短内完成。对施工单位来说是一次机遇和挑战，必须有正确的指导思想，周到合理的施工布暑、严谨有序的组织程序、优秀的管理人才和高素质人作业人员、先进的管理手段和机具做保证。1.4.3目标要求：本工程质量目标为合格。施工单位必须拥有完善有效的质量体系，编制专门的质量计划，从每道工序入手、层层把关，对钢结构、钢筋砼、地脚螺栓，整体楼地面、装修等质量关键点制定相应的技术组织措施。确保质量目标实现。1.5工程施工的重点和难点：本工程由主厂房及办公楼、食堂及宿舍、泵房、门卫以及总体工程（包括自行车棚、道路等）组成。其中XX监管库、XX、区...
