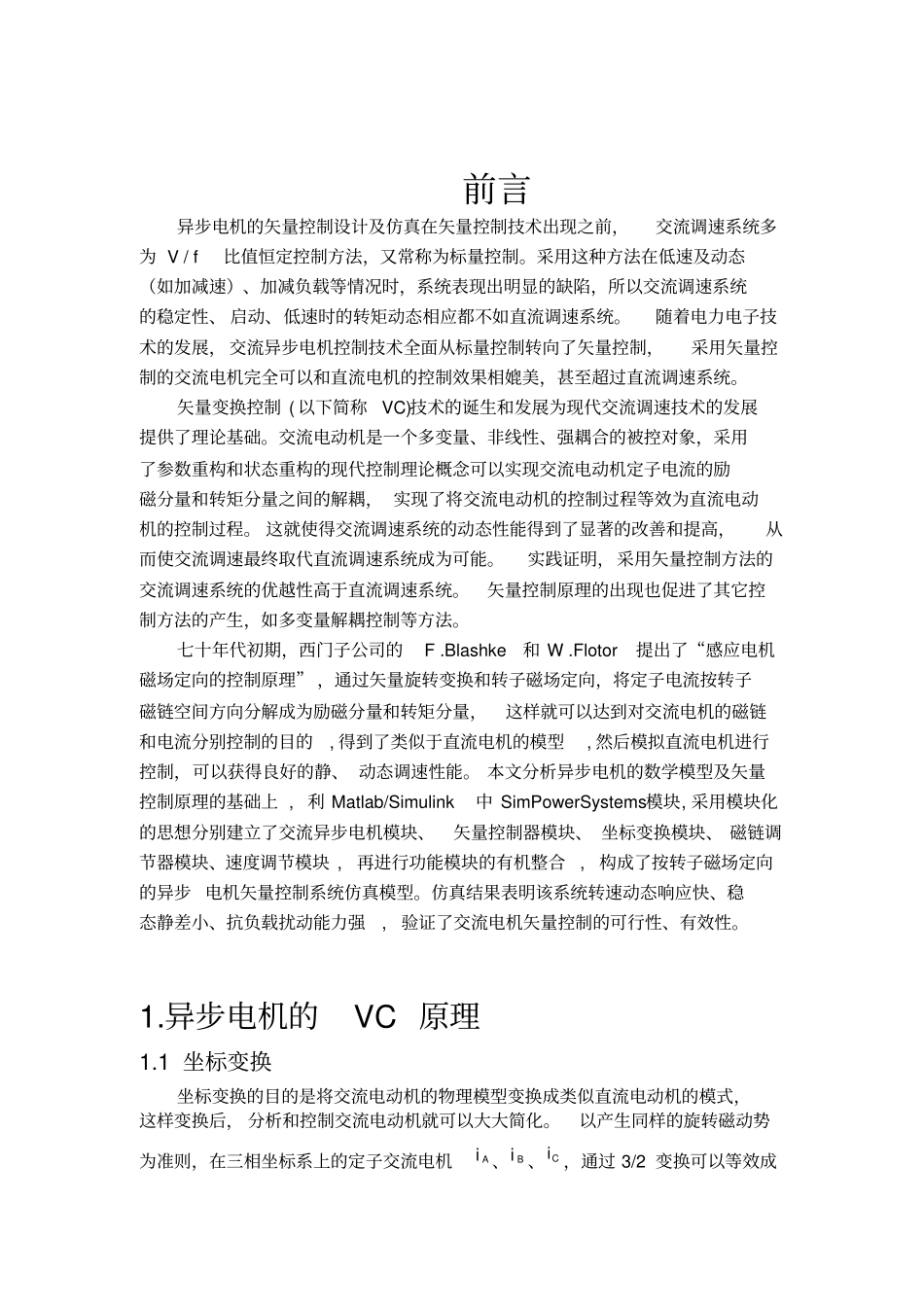

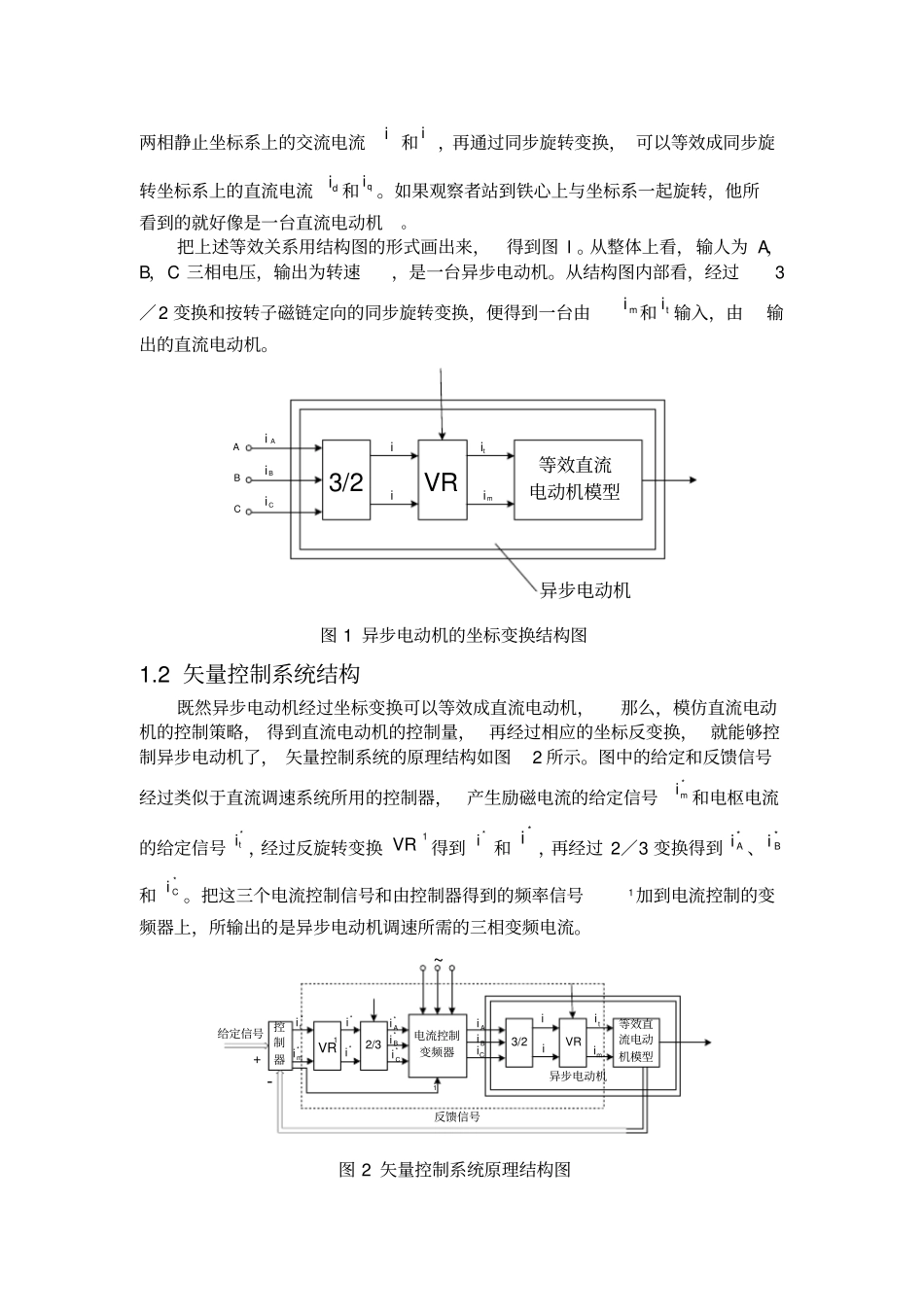

异步电机的矢量控制设计及仿真前言异步电机的矢量控制设计及仿真在矢量控制技术出现之前，交流调速系统多为V/f比值恒定控制方法，又常称为标量控制。采用这种方法在低速及动态（如加减速）、加减负载等情况时，系统表现出明显的缺陷，所以交流调速系统的稳定性、启动、低速时的转矩动态相应都不如直流调速系统。随着电力电子技术的发展，交流异步电机控制技术全面从标量控制转向了矢量控制，采用矢量控制的交流电机完全可以和直流电机的控制效果相媲美，甚至超过直流调速系统。矢量变换控制(以下简称VC)技术的诞生和发展为现代交流调速技术的发展提供了理论基础。交流电动机是一个多变量、非线性、强耦合的被控对象，采用了参数重构和状态重构的现代控制理论概念可以实现交流电动机定子电流的励磁分量和转矩分量之间的解耦，实现了将交流电动机的控制过程等效为直流电动机的控制过程。这就使得交流调速系统的动态性能得到了显著的改善和提高，从而使交流调速最终取代直流调速系统成为可能。实践证明，采用矢量控制方法的交流调速系统的优越性高于直流调速系统。矢量控制原理的出现也促进了其它控制方法的产生，如多变量解耦控制等方法。七十年代初期，西门子公司的F.Blashke和W.Flotor提出了“感应电机磁场定向的控制原理”，通过矢量旋转变换和转子磁场定向，将定子电流按转子磁链空间方向分解成为励磁分量和转矩分量，这样就可以达到对交流电机的磁链和电流分别控制的目的,得到了类似于直流电机的模型,然后模拟直流电机进行控制，可以获得良好的静、动态调速性能。本文分析异步电机的数学模型及矢量控制原理的基础上,利Matlab/Simulink中SimPowerSystems模块,采用模块化的思想分别建立了交流异步电机模块、矢量控制器模块、坐标变换模块、磁链调节器模块、速度调节模块,再进行功能模块的有机整合,构成了按转子磁场定向的异步电机矢量控制系统仿真模型。仿真结果表明该系统转速动态响应快、稳态静差小、抗负载扰动能力强,验证了交流电机矢量控制的可行性、有效性。1.异步电机的VC原理1.1坐标变换坐标变换的目的是将交流电动机的物理模型变换成类似直流电动机的模式，这样变换后，分析和控制交流电动机就可以大大简化。以产生同样的旋转磁动势为准则，在三相坐标系上的定子交流电机Ai、Bi、Ci，通过3/2变换可以等效成两相静止坐标系上的交流电流i和i，再通过同步旋转变换，可以等效成同步旋转坐标系上的直流电流di和qi。如果观察者站到铁心上与坐标系一起旋转，他所看到的就好像是一台直流电动机。把上述等效关系用结构图的形式画出来，得到图l。从整体上看，输人为A，B，C三相电压，输出为转速，是一台异步电动机。从结构图内部看，经过3／2变换和按转子磁链定向的同步旋转变换，便得到一台由mi和ti输入，由输出的直流电动机。3/2VR等效直流电动机模型iitiAimiBiCiABC异步电动机图1异步电动机的坐标变换结构图1.2矢量控制系统结构既然异步电动机经过坐标变换可以等效成直流电动机，那么，模仿直流电动机的控制策略，得到直流电动机的控制量，再经过相应的坐标反变换，就能够控制异步电动机了，矢量控制系统的原理结构如图2所示。图中的给定和反馈信号经过类似于直流调速系统所用的控制器，产生励磁电流的给定信号*mi和电枢电流的给定信号*ti，经过反旋转变换1VR得到*i和*i，再经过2／3变换得到*Ai、*Bi和*Ci。把这三个电流控制信号和由控制器得到的频率信号1加到电流控制的变频器上，所输出的是异步电动机调速所需的三相变频电流。iitiAimi*BiCi1异步电动机3/2VR等效直流电动机模型电流控制变频器2/3控制器1VR反馈信号~Bi*Ai*Ci*i*i*ti*mi+-给定信号图2矢量控制系统原理结构图1.3异步电动机在两相同步旋转坐标系上的数学模型电压方程：rqrdsqsdrrrsmmsrsrmsmmmsmmssrqrdsqsdiiiipLRLpLLLLrpRLpLpLLLspRLsLpLLspLRuuuu1111（1）磁链方程：rqrdsqsdrqrdsdiiiiLrLmLrLmLmLsLmLs00000000sq（2）转矩方程：)(32rqsdrdsqpeiiiiLmnT（3）运动方程：prprnFnpJTmTe//（4）两相旋转坐标系α-β到两相静止坐标系d-q变换为:qdsrqdiiCiiii22cossinsincos（5）两相旋转坐标系到d-q两相静止坐标系...
