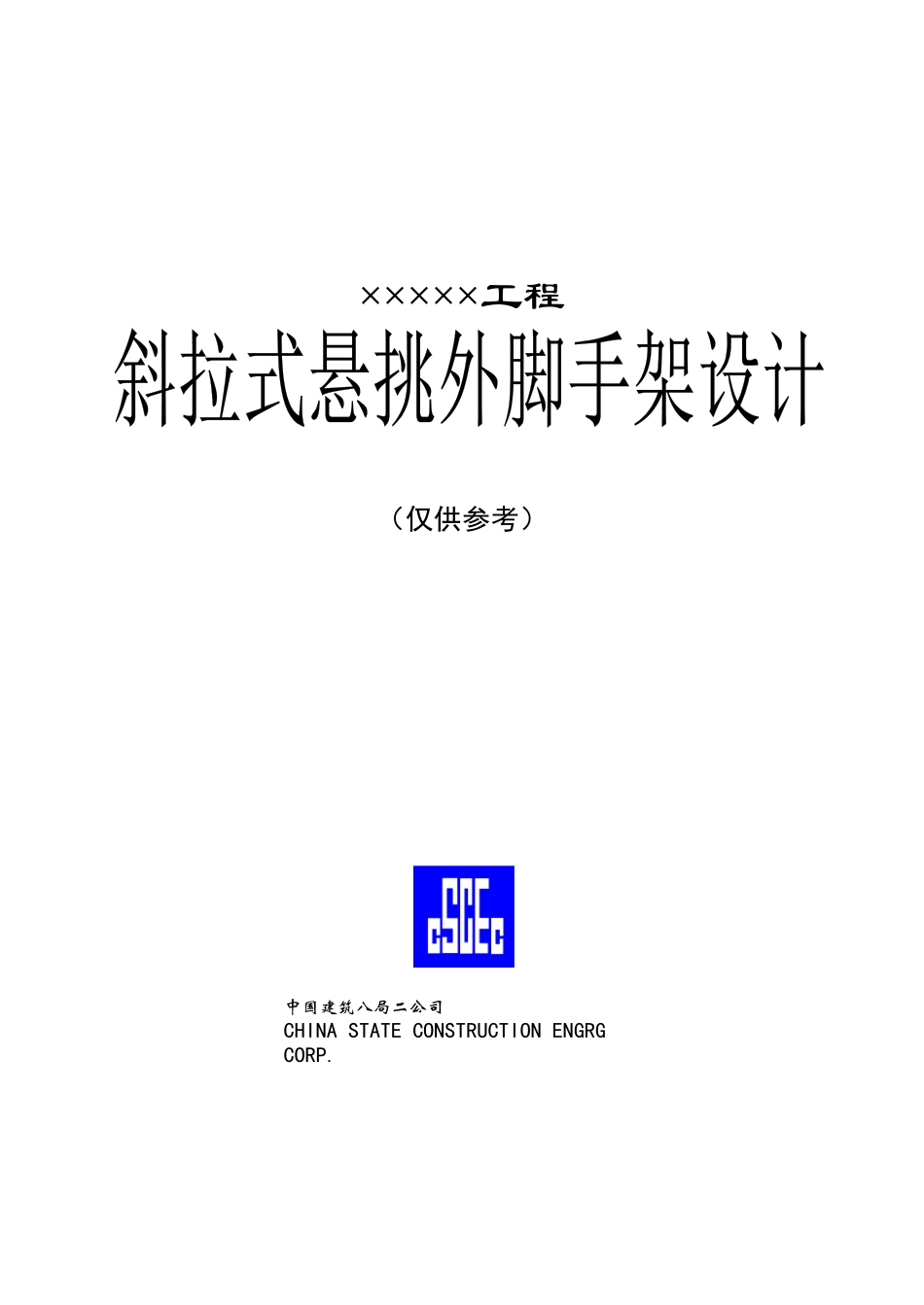

斜拉式悬挑脚手架施工组织设计实例VIP专享VIP免费

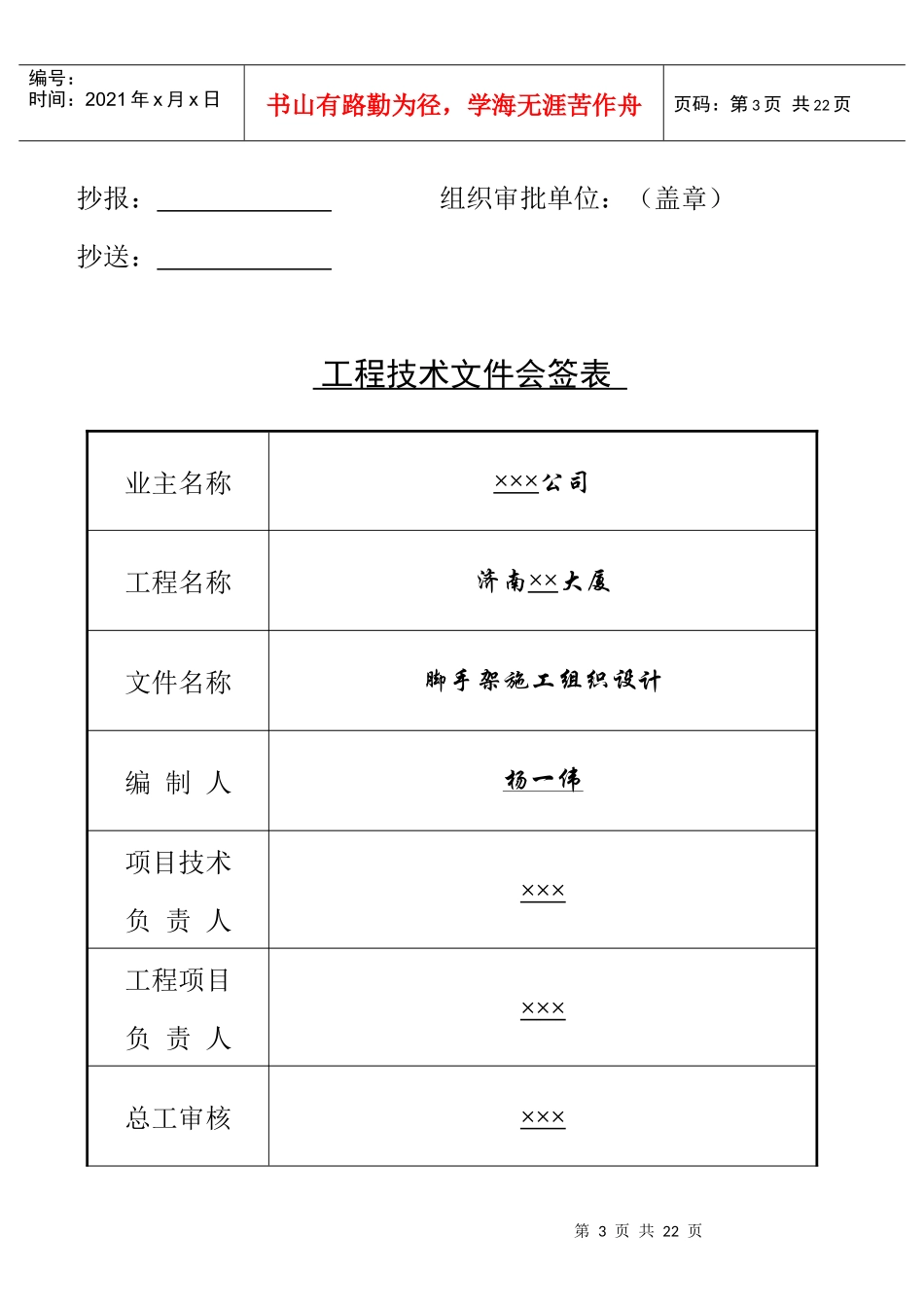

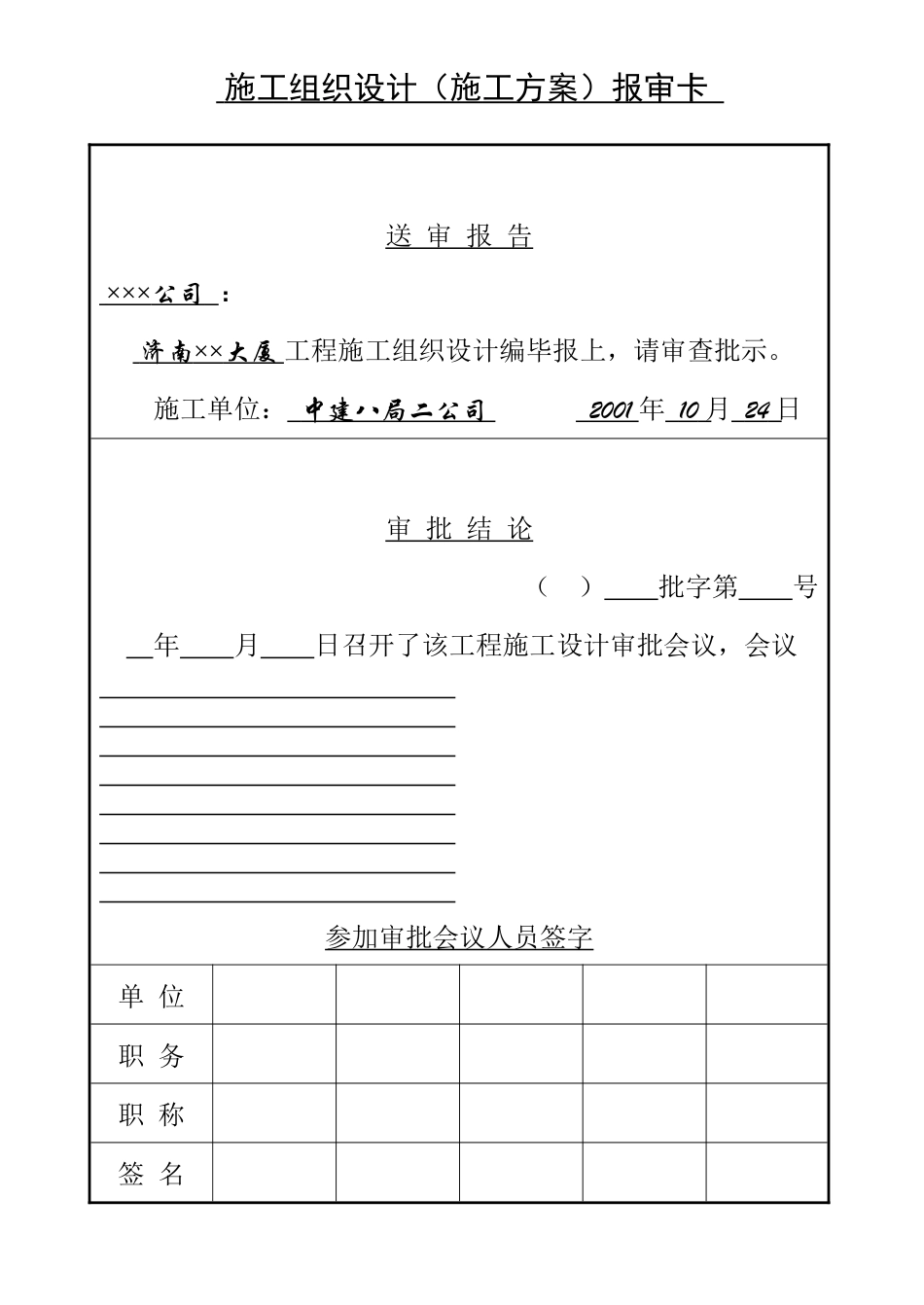

中国建筑八局二公司CHINASTATECONSTRUCTIONENGRGCORP.×××××工程（仅供参考）施工组织设计（施工方案）报审卡送审报告×××公司：济南××大厦工程施工组织设计编毕报上，请审查批示。施工单位：中建八局二公司2001年10月24日审批结论（）批字第号年月日召开了该工程施工设计审批会议，会议参加审批会议人员签字单位职务职称签名第3页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共22页抄报：组织审批单位：（盖章）抄送：工程技术文件会签表业主名称×××公司工程名称济南××大厦文件名称脚手架施工组织设计编制人杨一伟项目技术负责人×××工程项目负责人×××总工审核×××第4页共22页第3页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共22页编制单位中国建筑第八工程局第二建筑公司编制日期二×××年××月××日公司会签审批表施工管理同意签字：×××日期：×××安监同意签字：×××日期：×××质监同意签字：×××日期：×××技术同意签字：×××日期：×××材料同意签字：×××日期：×××经营同意签字：×××日期：×××动力同意签字：×××日期：×××培训同意签字：×××日期：×××试验同意签字：×××日期：×××计量同意签字：×××日期：×××第5页共22页第4页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共22页文件同意签字：×××日期：×××总工审批（审批意见）签字：×××日期：×××前言当工程具备以下要素之一时,常采用悬挑式双排脚手架施工：1、基础验收手续迟迟未办理完毕，工程基坑回填时间很长，在工程必须搭设脚手架时，基坑不能回填完毕；2、主体结构周围有裙房；3、建筑物高度较高，采用落地式脚手架费用很高；第6页共22页第5页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共22页目录一、编制依据二、工程概况三、基本设计方案四、计算书五、绘制施工图六、构件、材料计划及要求七、施工准备八、构造要求九、脚手架的搭设十、脚手架的拆除十一、脚手架的检查和验收十二、脚手架搭设的安全管理第7页共22页第6页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共22页一、编制依据1、本施工组织设计严格按照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130—2001、J84--2001）编制，本工程扣件式钢管脚手架的设计与施工除符合以上规范外，还符合国家现行有关强制性标准的规定。2、高层建筑施工分段搭设的脚手架，根据JGJ59—99“建筑施工安全检查标准”，应满足以下的要求：①斜撑立杆底部固定必须牢固；②斜撑立杆除必须满足间距要求外，中间还应设置大横杆，增加斜撑立杆的刚度；③外挑杆件与建筑结构连接必须牢固；④悬挑梁或悬挑架应为型钢或定型桁架，外端须有可调式钢丝绳斜拉连接；⑤高层建筑施工分段搭设的悬挑脚手架必须有设计计算书，并经上级审批；⑥悬挑脚手架必须按现行国家的搭设和验收标准进行搭设卸拆。二、工程概况×××工程位于×××市大城市市区，是一栋××楼。该楼建筑面积17000平方米，共11层，层高3.6米，建筑总高度39.6m，该工程结构类型为框剪结构。其挡风面积与迎风面积比值：An/Aw=0.6679；施工地区基本风压第8页共22页第7页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共22页为0.35KN/m2。三、基本设计方案1、斜拉式悬挑脚手架：由于该工程高度较高，故采用斜拉式悬挑脚手架。从第二层开始设悬挑梁，悬挑梁采用16号工字钢，长度为4m，间距1.5m左右(视每个面的长度而有所变化，详见图纸),在楼面层预埋两道Φ18吊环，工字钢外端用钢丝绳斜拉，斜拉用的钢丝绳采用6×19，直径为15.5毫米。五层为一挑排架，即为10步架，高度为18米。脚手架上操作层为三步架，非操作层为七步架。2、脚手架搭设尺寸为：立杆横距Lb=1.05m，立杆步距h=1.8m，脚手架内立杆距外墙表面0.3m。立杆纵距应以La=1.5m为基本值，结合本立杆所在平面的纵向尺寸，进行调整确定。3、连墙件与建筑物的连接采用双扣件刚性连接，连墙件采...
