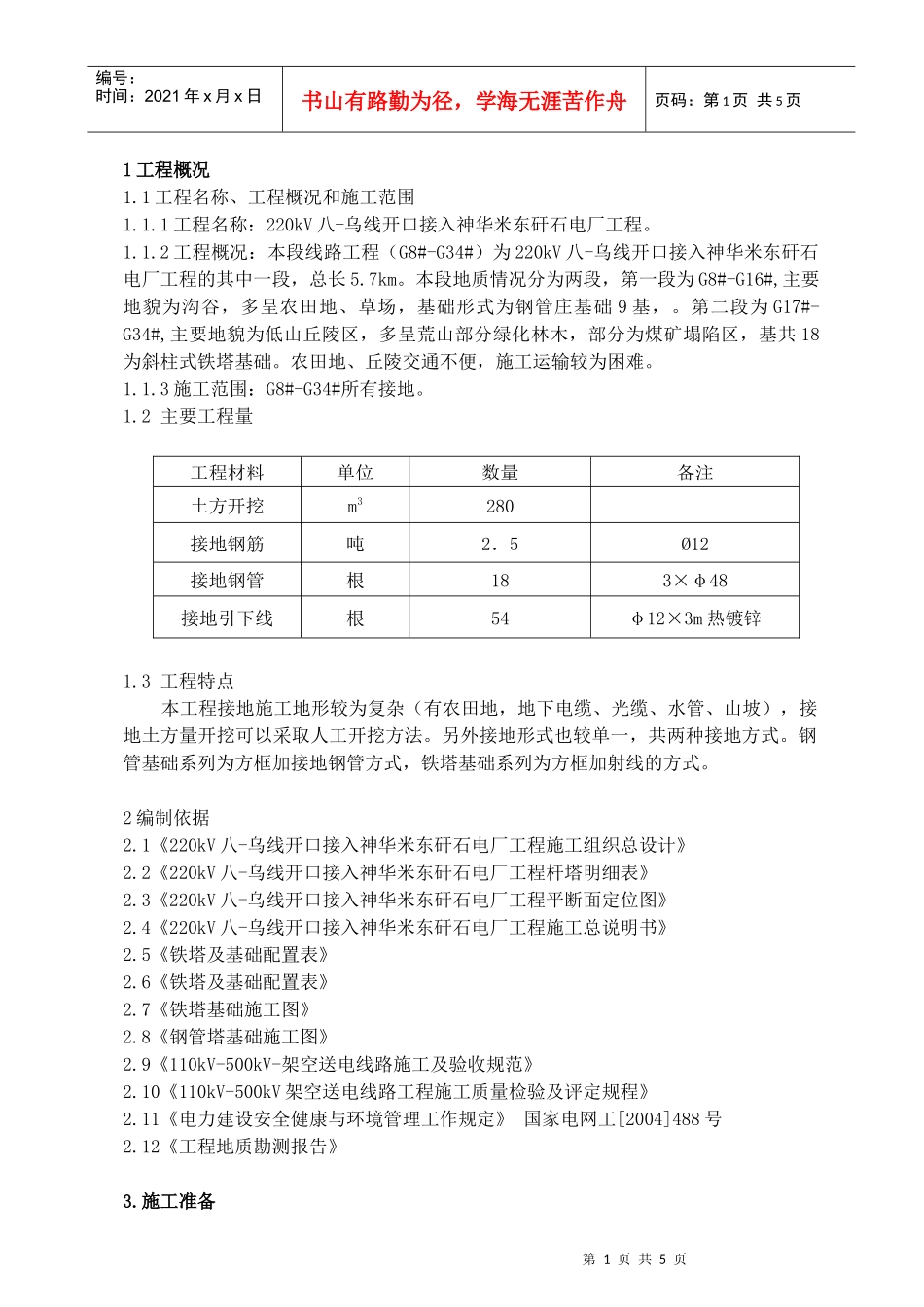

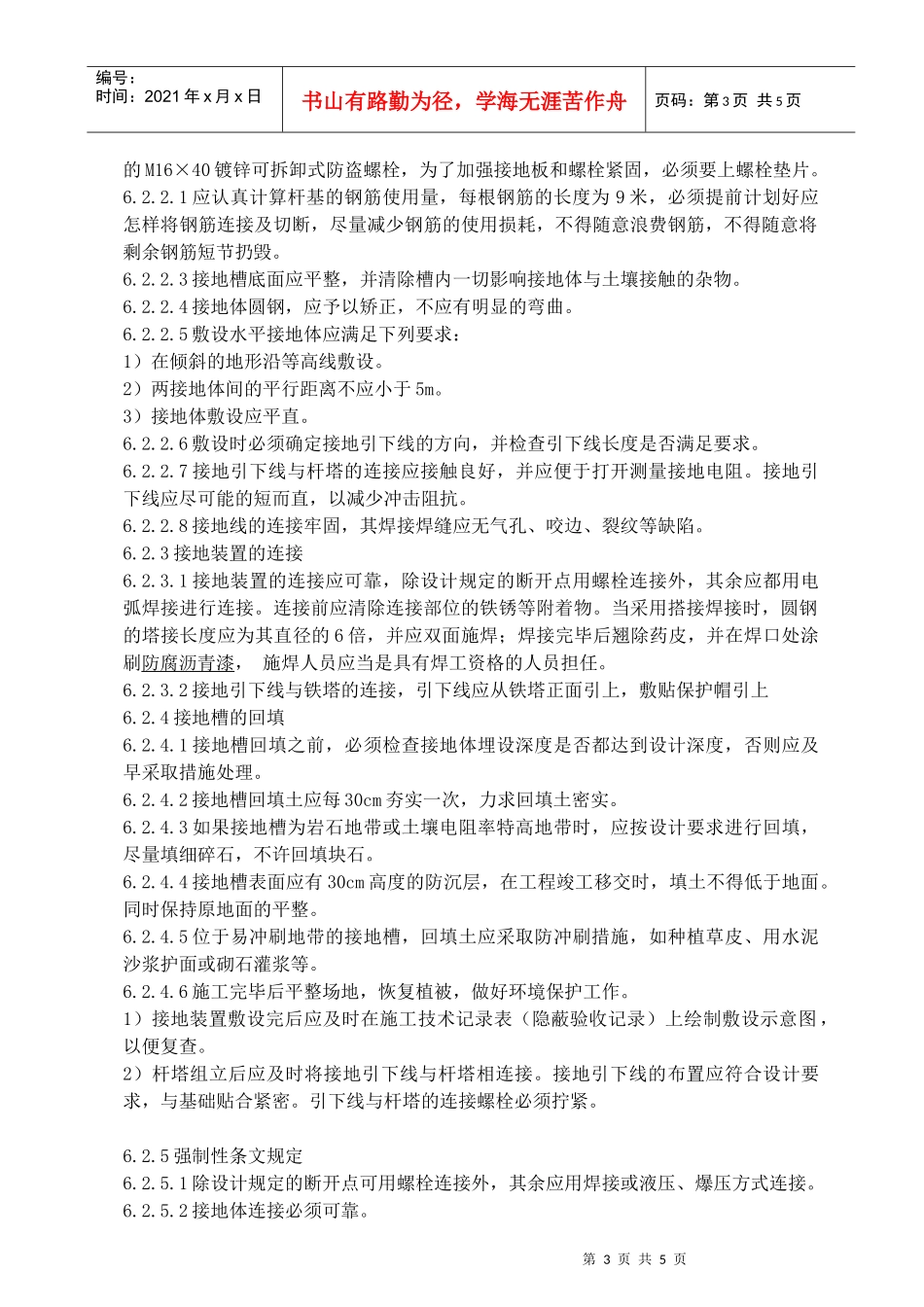

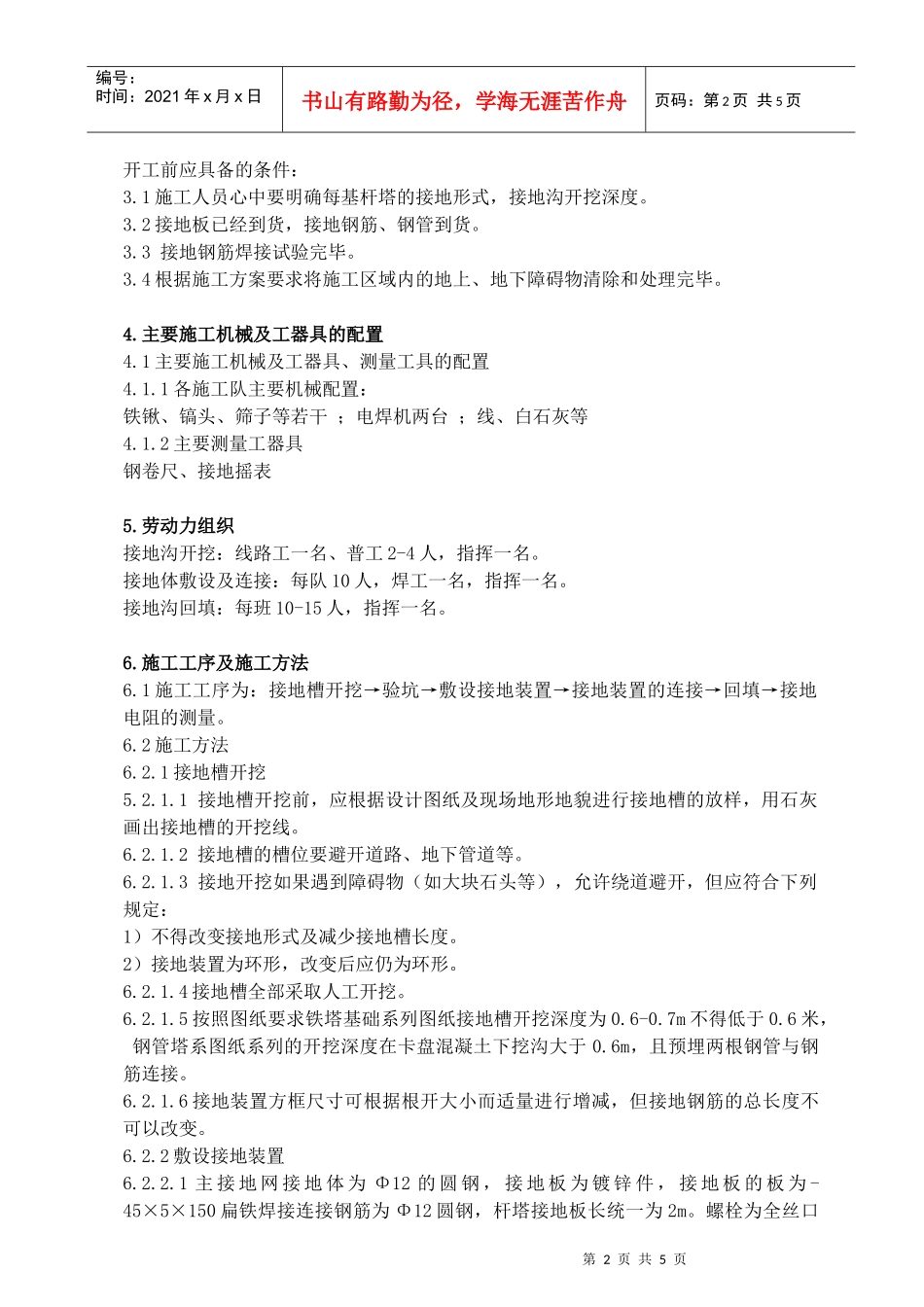

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页1工程概况1.1工程名称、工程概况和施工范围1.1.1工程名称：220kV八-乌线开口接入神华米东矸石电厂工程。1.1.2工程概况：本段线路工程（G8#-G34#）为220kV八-乌线开口接入神华米东矸石电厂工程的其中一段，总长5.7km。本段地质情况分为两段，第一段为G8#-G16#,主要地貌为沟谷，多呈农田地、草场，基础形式为钢管庄基础9基，。第二段为G17#-G34#,主要地貌为低山丘陵区，多呈荒山部分绿化林木，部分为煤矿塌陷区，基共18为斜柱式铁塔基础。农田地、丘陵交通不便，施工运输较为困难。1.1.3施工范围：G8#-G34#所有接地。1.2主要工程量工程材料单位数量备注土方开挖m3280接地钢筋吨2．5Ø12接地钢管根183×φ48接地引下线根54φ12×3m热镀锌1.3工程特点本工程接地施工地形较为复杂（有农田地，地下电缆、光缆、水管、山坡），接地土方量开挖可以采取人工开挖方法。另外接地形式也较单一，共两种接地方式。钢管基础系列为方框加接地钢管方式，铁塔基础系列为方框加射线的方式。2编制依据2.1《220kV八-乌线开口接入神华米东矸石电厂工程施工组织总设计》2.2《220kV八-乌线开口接入神华米东矸石电厂工程杆塔明细表》2.3《220kV八-乌线开口接入神华米东矸石电厂工程平断面定位图》2.4《220kV八-乌线开口接入神华米东矸石电厂工程施工总说明书》2.5《铁塔及基础配置表》2.6《铁塔及基础配置表》2.7《铁塔基础施工图》2.8《钢管塔基础施工图》2.9《110kV-500kV-架空送电线路施工及验收规范》2.10《110kV-500kV架空送电线路工程施工质量检验及评定规程》2.11《电力建设安全健康与环境管理工作规定》国家电网工[2004]488号2.12《工程地质勘测报告》3.施工准备第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页开工前应具备的条件：3.1施工人员心中要明确每基杆塔的接地形式，接地沟开挖深度。3.2接地板已经到货，接地钢筋、钢管到货。3.3接地钢筋焊接试验完毕。3.4根据施工方案要求将施工区域内的地上、地下障碍物清除和处理完毕。4.主要施工机械及工器具的配置4.1主要施工机械及工器具、测量工具的配置4.1.1各施工队主要机械配置：铁锹、镐头、筛子等若干；电焊机两台；线、白石灰等4.1.2主要测量工器具钢卷尺、接地摇表5.劳动力组织接地沟开挖：线路工一名、普工2-4人，指挥一名。接地体敷设及连接：每队10人，焊工一名，指挥一名。接地沟回填：每班10-15人，指挥一名。6.施工工序及施工方法6.1施工工序为：接地槽开挖→验坑→敷设接地装置→接地装置的连接→回填→接地电阻的测量。6.2施工方法6.2.1接地槽开挖5.2.1.1接地槽开挖前，应根据设计图纸及现场地形地貌进行接地槽的放样，用石灰画出接地槽的开挖线。6.2.1.2接地槽的槽位要避开道路、地下管道等。6.2.1.3接地开挖如果遇到障碍物（如大块石头等），允许绕道避开，但应符合下列规定：1）不得改变接地形式及减少接地槽长度。2）接地装置为环形，改变后应仍为环形。6.2.1.4接地槽全部采取人工开挖。6.2.1.5按照图纸要求铁塔基础系列图纸接地槽开挖深度为0.6-0.7m不得低于0.6米，钢管塔系图纸系列的开挖深度在卡盘混凝土下挖沟大于0.6m，且预埋两根钢管与钢筋连接。6.2.1.6接地装置方框尺寸可根据根开大小而适量进行增减，但接地钢筋的总长度不可以改变。6.2.2敷设接地装置6.2.2.1主接地网接地体为Φ12的圆钢，接地板为镀锌件，接地板的板为-45×5×150扁铁焊接连接钢筋为Φ12圆钢，杆塔接地板长统一为2m。螺栓为全丝口第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页的M16×40镀锌可拆卸式防盗螺栓，为了加强接地板和螺栓紧固，必须要上螺栓垫片。6.2.2.1应认真计算杆基的钢筋使用量，每根钢筋的长度为9米，必须提前计划好应怎样将钢筋连接及切断，尽量减少钢筋的使用损耗，不得随意浪费钢筋，不得随意将剩余钢筋短节扔毁。6.2.2.3接地槽底面应平整，并清除槽内一切影响接地体与土壤接触的杂物。6.2.2.4接地体圆钢，应予以矫正，不应有明显的弯曲。6.2.2.5敷...
