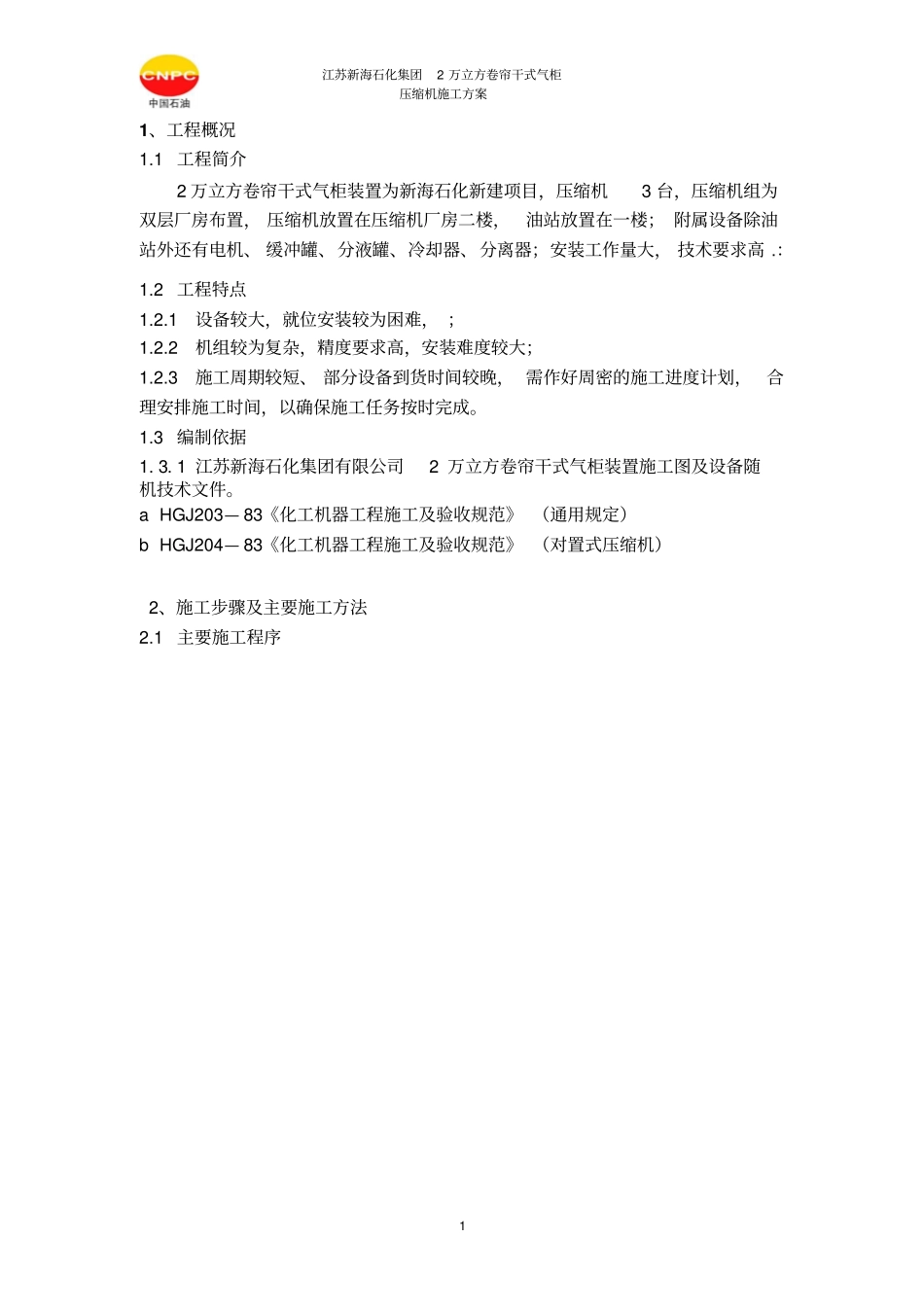

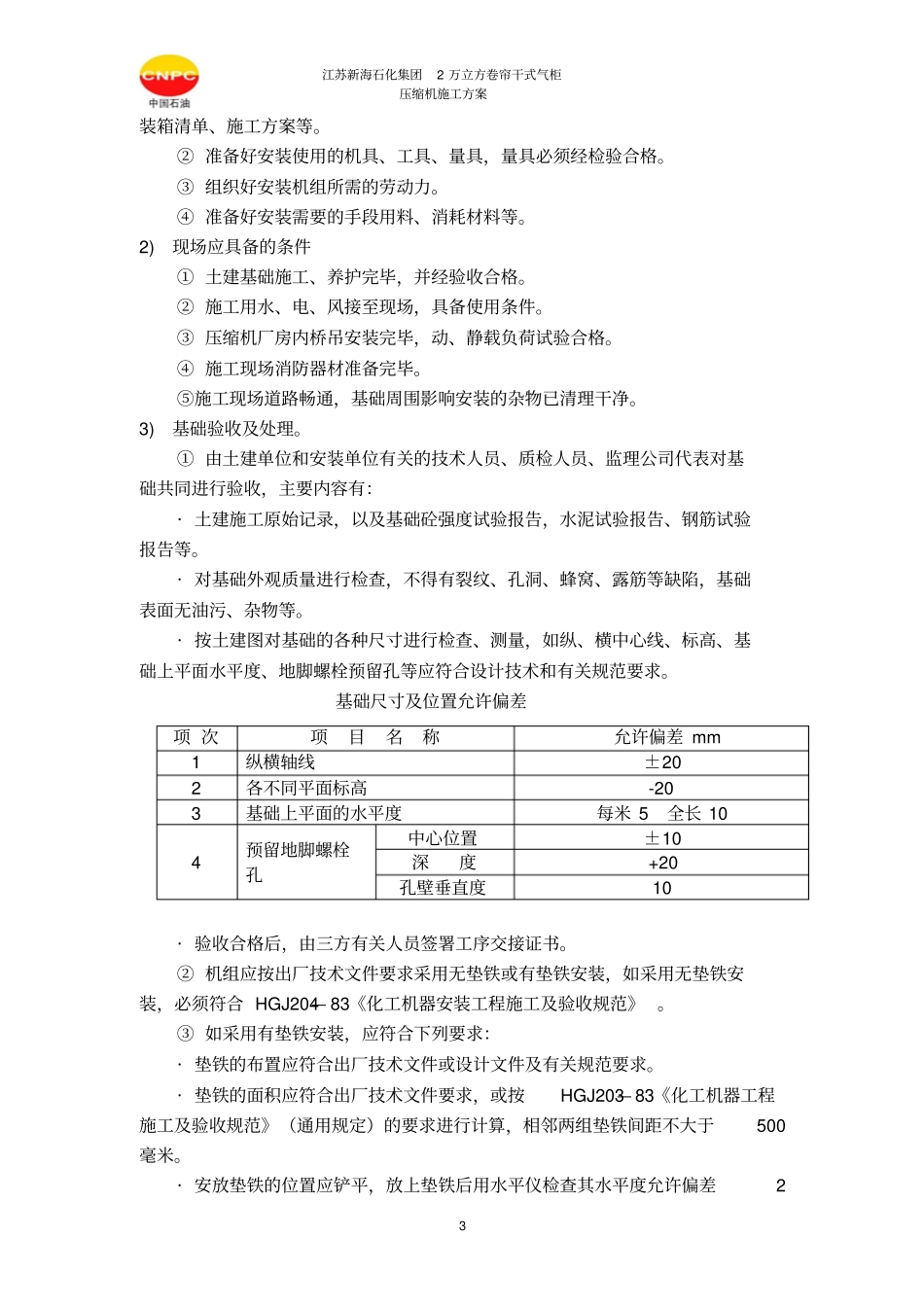

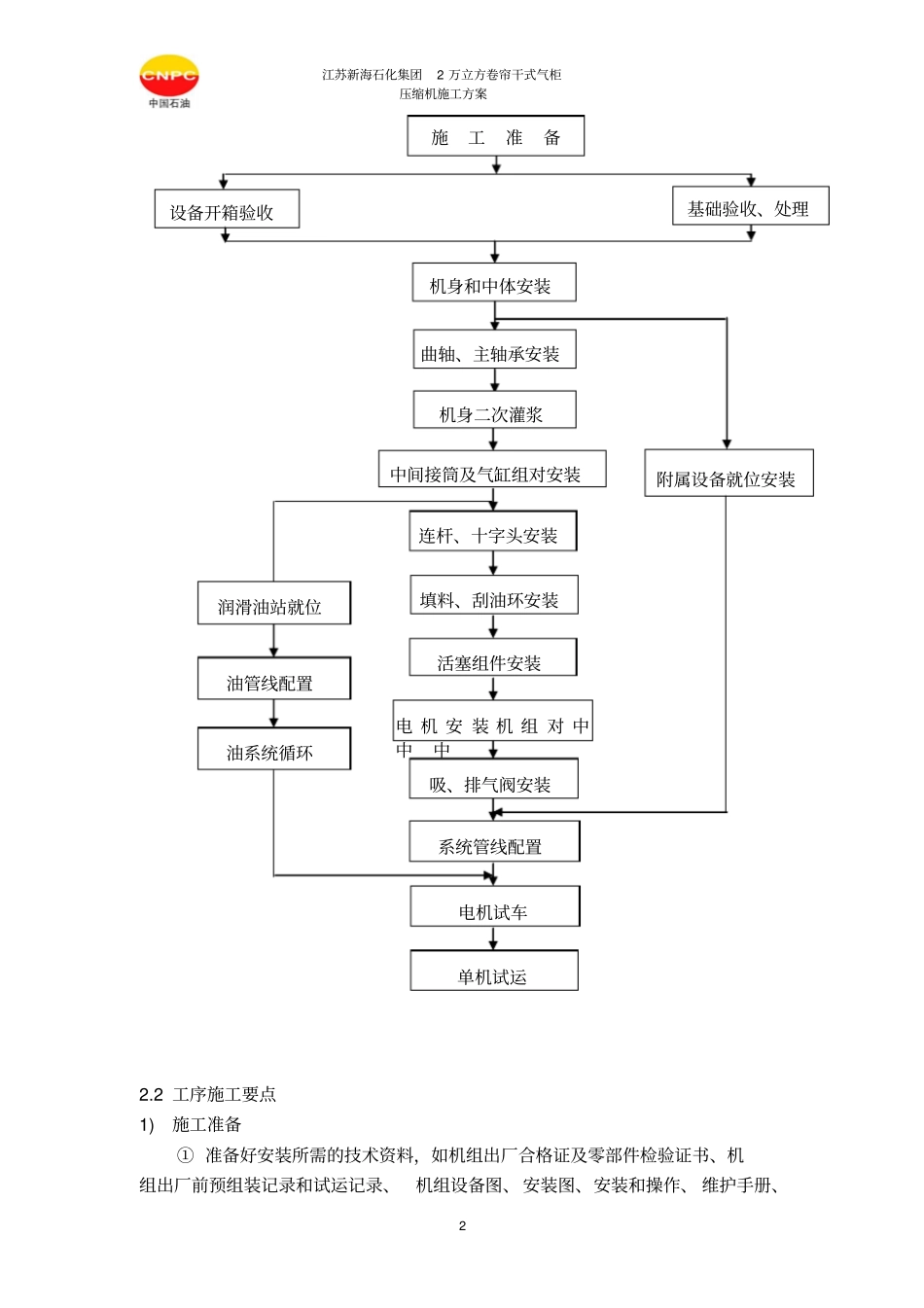

江苏新海石化集团2万立方卷帘干式气柜压缩机施工方案11、工程概况1.1工程简介2万立方卷帘干式气柜装置为新海石化新建项目，压缩机3台，压缩机组为双层厂房布置，压缩机放置在压缩机厂房二楼，油站放置在一楼；附属设备除油站外还有电机、缓冲罐、分液罐、冷却器、分离器；安装工作量大，技术要求高.：1.2工程特点1.2.1设备较大，就位安装较为困难，；1.2.2机组较为复杂，精度要求高，安装难度较大；1.2.3施工周期较短、部分设备到货时间较晚，需作好周密的施工进度计划，合理安排施工时间，以确保施工任务按时完成。1.3编制依据1.3.1江苏新海石化集团有限公司2万立方卷帘干式气柜装置施工图及设备随机技术文件。aHGJ203—83《化工机器工程施工及验收规范》（通用规定）bHGJ204—83《化工机器工程施工及验收规范》（对置式压缩机）2、施工步骤及主要施工方法2.1主要施工程序江苏新海石化集团2万立方卷帘干式气柜压缩机施工方案22.2工序施工要点1)施工准备①准备好安装所需的技术资料，如机组出厂合格证及零部件检验证书、机组出厂前预组装记录和试运记录、机组设备图、安装图、安装和操作、维护手册、基础验收、处理施工准备设备开箱验收机身和中体安装曲轴、主轴承安装机身二次灌浆中间接筒及气缸组对安装连杆、十字头安装填料、刮油环安装活塞组件安装电机安装机组对中中中吸、排气阀安装系统管线配置电机试车单机试运附属设备就位安装润滑油站就位油管线配置油系统循环江苏新海石化集团2万立方卷帘干式气柜压缩机施工方案3装箱清单、施工方案等。②准备好安装使用的机具、工具、量具，量具必须经检验合格。③组织好安装机组所需的劳动力。④准备好安装需要的手段用料、消耗材料等。2)现场应具备的条件①土建基础施工、养护完毕，并经验收合格。②施工用水、电、风接至现场，具备使用条件。③压缩机厂房内桥吊安装完毕，动、静载负荷试验合格。④施工现场消防器材准备完毕。⑤施工现场道路畅通，基础周围影响安装的杂物已清理干净。3)基础验收及处理。①由土建单位和安装单位有关的技术人员、质检人员、监理公司代表对基础共同进行验收，主要内容有：·土建施工原始记录，以及基础砼强度试验报告，水泥试验报告、钢筋试验报告等。·对基础外观质量进行检查，不得有裂纹、孔洞、蜂窝、露筋等缺陷，基础表面无油污、杂物等。·按土建图对基础的各种尺寸进行检查、测量，如纵、横中心线、标高、基础上平面水平度、地脚螺栓预留孔等应符合设计技术和有关规范要求。基础尺寸及位置允许偏差项次项目名称允许偏差mm1纵横轴线±202各不同平面标高-203基础上平面的水平度每米5全长104预留地脚螺栓孔中心位置±10深度+20孔壁垂直度10·验收合格后，由三方有关人员签署工序交接证书。②机组应按出厂技术文件要求采用无垫铁或有垫铁安装，如采用无垫铁安装，必须符合HGJ204—83《化工机器安装工程施工及验收规范》。③如采用有垫铁安装，应符合下列要求：·垫铁的布置应符合出厂技术文件或设计文件及有关规范要求。·垫铁的面积应符合出厂技术文件要求，或按HGJ203—83《化工机器工程施工及验收规范》（通用规定）的要求进行计算，相邻两组垫铁间距不大于500毫米。·安放垫铁的位置应铲平，放上垫铁后用水平仪检查其水平度允许偏差2江苏新海石化集团2万立方卷帘干式气柜压缩机施工方案4毫米/米，垫铁与基础面应接触均匀，接触面积应达50%以上。基础表面未放垫铁的部分应将疏松层铲掉，并应铲出麻面，麻面深度为10毫米～15毫米。·采用的垫铁应平整，不得有卷边、毛刺，每组垫铁不应超过4块，总高度应符合设计要求，一般为50～70毫米，其中仅允许有一对斜垫铁，安装好后，用0.05毫米塞尺检查，允许有局部间隙，但塞尺塞入的深度不超过垫铁总长的1/3。·地脚螺栓的尺寸、螺母与螺栓的配合精度等应符合机器技术文件要求。4)设备的开箱检验①设备的开箱验收由甲、乙双方共同参加，对照图纸、装箱清单进行外观检查和数量清点。主要有：·随机技术文件应齐全、完整。·机组的名称、数量、型号、规格与装箱清单一致。·外观无损坏、锈蚀。·备件、专用工具与装箱清单一致。②验收合格后，双方签字办理...
