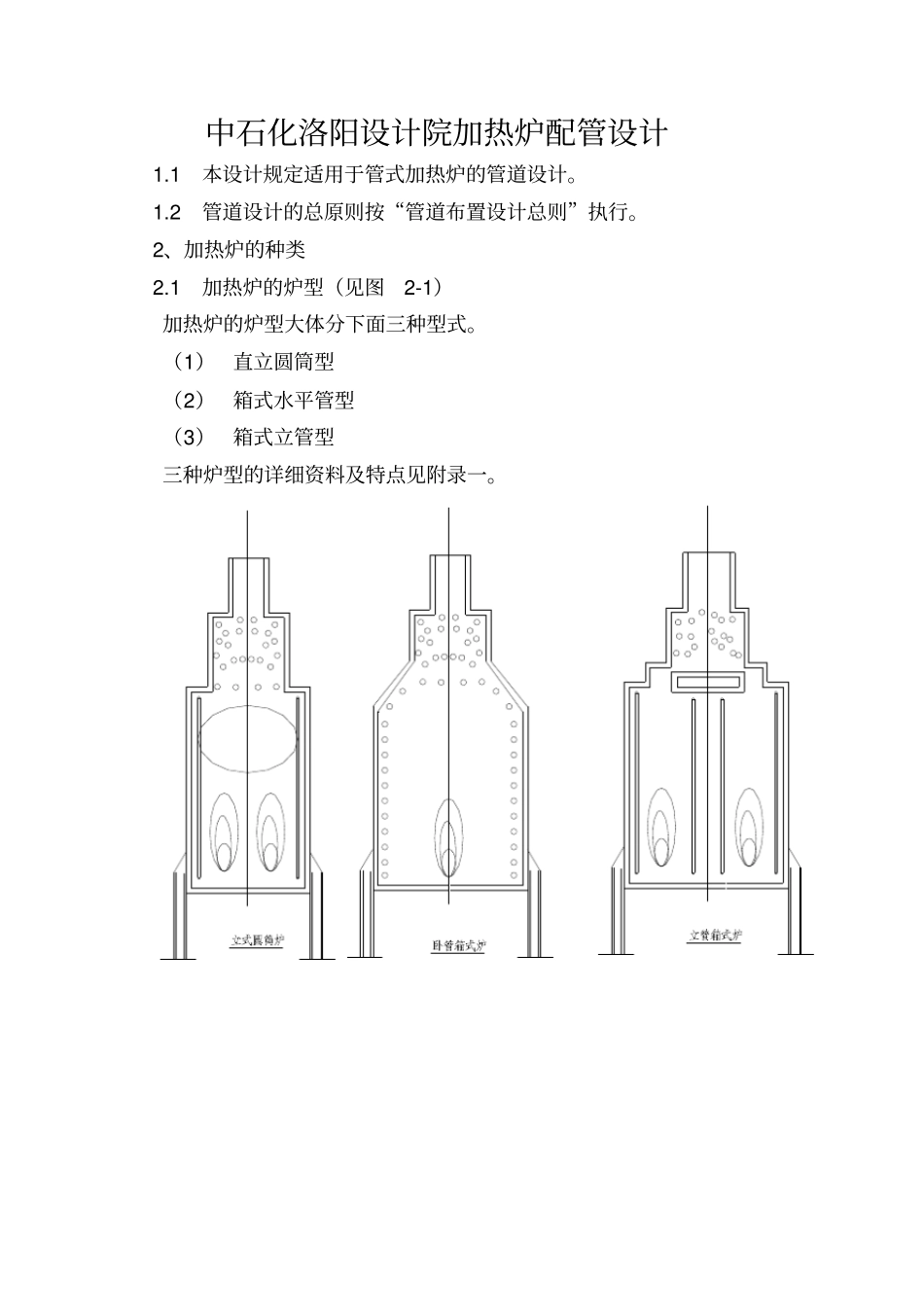

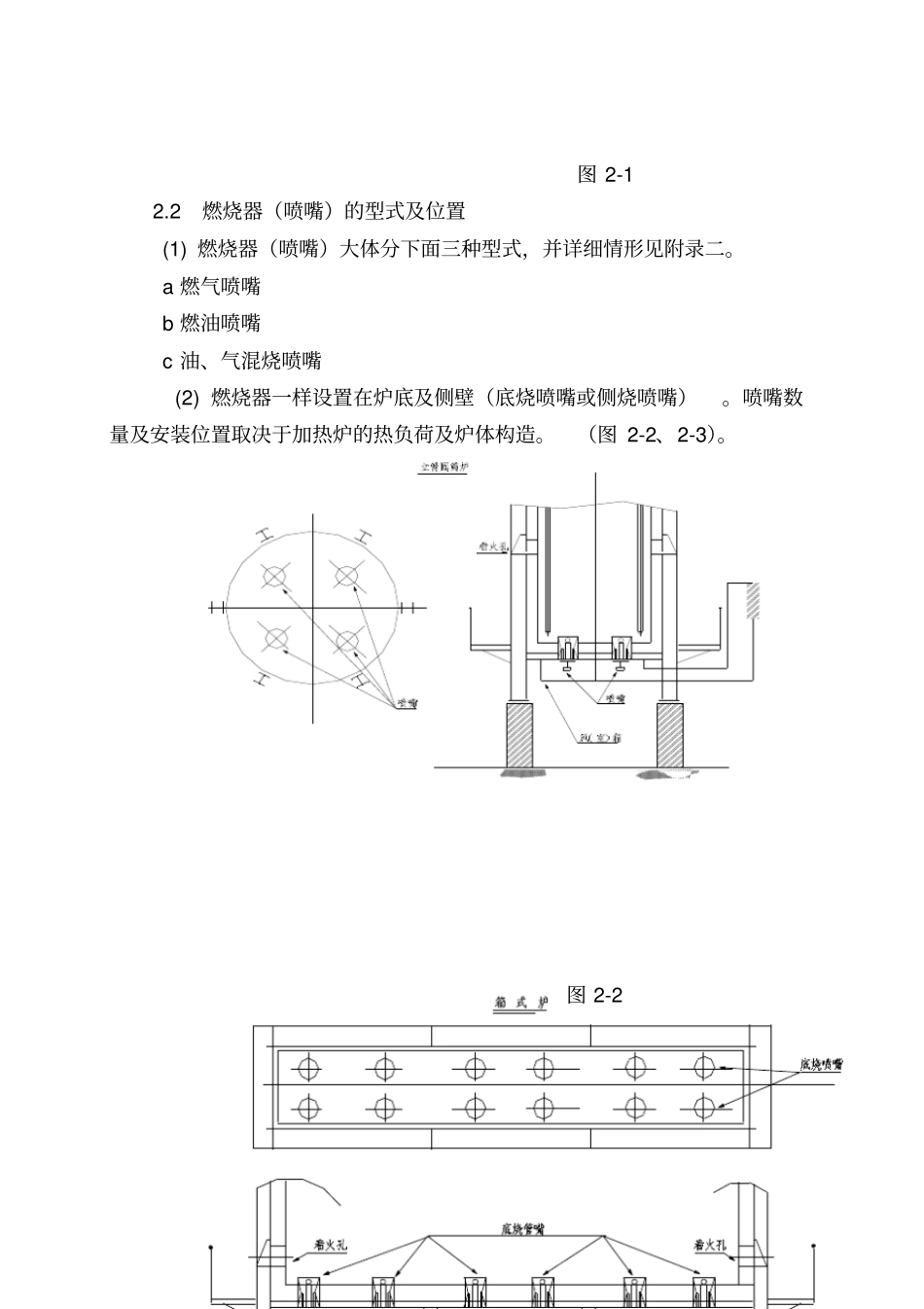

中石化洛阳设计院加热炉配管设计1.1本设计规定适用于管式加热炉的管道设计。1.2管道设计的总原则按“管道布置设计总则”执行。2、加热炉的种类2.1加热炉的炉型（见图2-1）加热炉的炉型大体分下面三种型式。（1）直立圆筒型（2）箱式水平管型（3）箱式立管型三种炉型的详细资料及特点见附录一。图2-12.2燃烧器（喷嘴）的型式及位置(1)燃烧器（喷嘴）大体分下面三种型式，并详细情形见附录二。a燃气喷嘴b燃油喷嘴c油、气混烧喷嘴(2)燃烧器一样设置在炉底及侧壁（底烧喷嘴或侧烧喷嘴）。喷嘴数量及安装位置取决于加热炉的热负荷及炉体构造。（图2-2、2-3）。图2-2图2-33、加热炉的布置加热炉是必须用火加热可燃性流体的设备，常有发生火灾的危险，应遵守有关法规（消防法规及高压瓦斯监督法规等），充分考虑其安全性、操作性、修理检查及预防噪声措施后再做管道设计。有关加热炉的布置的研究项目（见“平面布置设计规定”）如下：（1）加热炉为明火，与处理可燃性流体的设备之间应有充足的安全距离；（2）加热炉与设备（连接加热炉出口配管的设备）的相互布局，应在研究配管的热应力及振动措施之后确定；（3）加热炉在装置中起重要作用，一旦发生事故，大多直截了当关系着装置的运行，最好布置在能时刻监视其运转的位置；（4）确保加热炉管检修作业的空地；（5）加热炉布置在装置的边缘，对确保与其他设备的安全距离是有效的。同时，对建设施工作业、检修作业及消防活动亦大有裨益（见图3-1）（6）采纳联合烟囱时，应与加热炉设计人员协商，研究加热炉及烟道的布置。（7）加热炉宜布置在主导风向的上风向，幸免吸进轻质烃；（8）加热炉与其相邻的建筑物、工艺设备应满足防火防爆的要求。图3加热炉布置在装置边缘4、加炉炉体构架设计与配管的关系加热炉构架设计由工业炉专业担任。然而，从管道设计观点动身，亦应加以研究，作为管道设计的要求事项尽快与加热炉设计人员联系。应指出，提供给工业炉专业的资料按“加热炉设计资料规定”执行。研究顺序如下：（1）工业炉尖第一提供给配管专业以下基础资料：a.炉体总体筒图（含出入口嘴子）；b.平台布置草图；c.火嘴（燃烧器）图。（2）按照以上资料，初步确定管道布置：(a)重新研究平台的大小、位置及高度，必要时增加平台或和谐炉嘴子方位变更等事宜。；(b)重新评估梯子形式、位置，或追加；(c)管道贯空平台的位置及形状应重新研究；大口径开洞应与工业炉专业协商并提出托付；(d)关于支架的设计，应安装在对构架受力较为理想的位置；4.1立式圆筒型加热炉的构架举例（图4-1，4-2）图4-1图4-24.2箱式加热炉的构架举例（图4-3，，图4-4）图4—3图4-45加热炉的管道设计加热炉有以下各种管道（1）工艺配管(a)加热炉入口配管(b)加热炉出口转油线（2）燃料配管①供油管②回油管③燃料气管④长明灯燃料气管⑤雾化蒸汽管(b)灭火蒸汽管（3）清焦配管（4）吹灰器配管（5）消音器配管5.1工艺管道加热炉的工艺管道属高温管，管径亦较粗，应在研究热应力措施的基础上做管道布置。专门是加热炉出口转油线，工艺不同，流体是气液混相，除满足应力要求外，还要求有防振措施。然而，管材多用高温专门材料，价高且焊接条件和检查亦严格，施工成本高。因此，管道布置时管路应尽可能短。5.1.1工艺管道流程加热炉的工艺管道流程举例见图5-1。图5-15.1.2加热炉入口及出口转油线（1）对称配管加热炉出入口管道只有一路时，不存在偏流，如果是多路时，加热炉的出入口管道及炉管内会发生偏流，受热不均，使工艺上出咨询题，同时炉管还易结焦，配管应对称布置，以便各出入口管道的流量平均分配。（见图5-2）图5-2对称配管指单根配管分支出多时，为使各个分支管的流量相同，将配管形状做成完全一样、对称的形状。见“管道布置设计总则”的4.5款。（2）调剂阀组配管正如在（1）中所述，当多路工艺配管连接加热炉时，应做成使其流量平均分配的布置。设置调剂阀时，签于下列理由配管不需要对称布置。然而，应在考虑与其他燃料配管调剂阀和这些调剂阀的运转和操作后再做布置，以便各配管的压力缺失差较小（见图5-3，5-4），即：这些配管最好布置成近似对称的形状。(a)合适...
