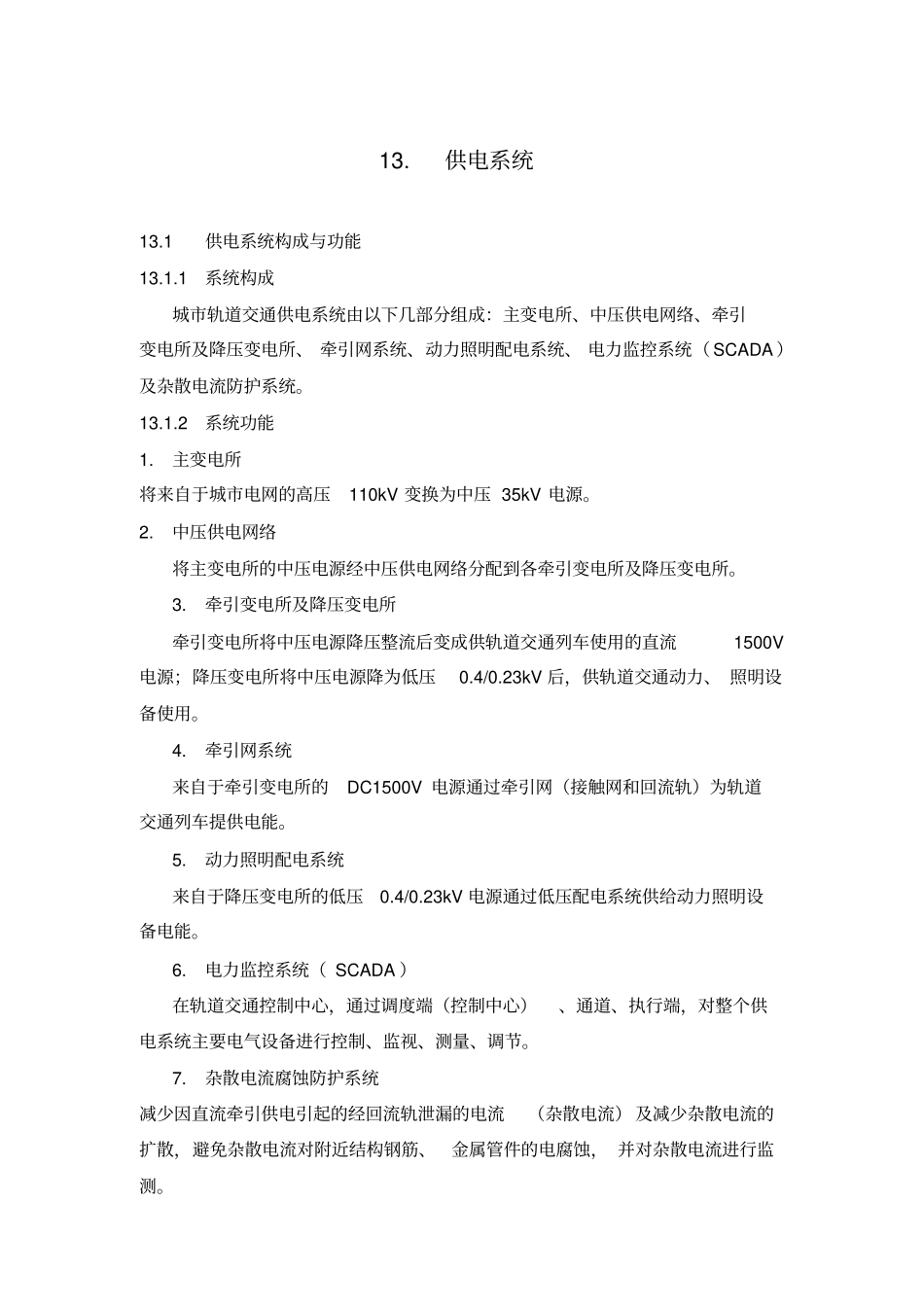

13.供电系统13.1供电系统构成与功能13.1.1系统构成城市轨道交通供电系统由以下几部分组成：主变电所、中压供电网络、牵引变电所及降压变电所、牵引网系统、动力照明配电系统、电力监控系统（SCADA）及杂散电流防护系统。13.1.2系统功能1.主变电所将来自于城市电网的高压110kV变换为中压35kV电源。2.中压供电网络将主变电所的中压电源经中压供电网络分配到各牵引变电所及降压变电所。3.牵引变电所及降压变电所牵引变电所将中压电源降压整流后变成供轨道交通列车使用的直流1500V电源；降压变电所将中压电源降为低压0.4/0.23kV后，供轨道交通动力、照明设备使用。4.牵引网系统来自于牵引变电所的DC1500V电源通过牵引网（接触网和回流轨）为轨道交通列车提供电能。5.动力照明配电系统来自于降压变电所的低压0.4/0.23kV电源通过低压配电系统供给动力照明设备电能。6.电力监控系统（SCADA）在轨道交通控制中心，通过调度端（控制中心）、通道、执行端，对整个供电系统主要电气设备进行控制、监视、测量、调节。7.杂散电流腐蚀防护系统减少因直流牵引供电引起的经回流轨泄漏的电流（杂散电流）及减少杂散电流的扩散，避免杂散电流对附近结构钢筋、金属管件的电腐蚀，并对杂散电流进行监测。14.通信系统通信系统是轨道交通运营指挥、企业管理、公共安全治理、服务乘客的网络平台，它是轨道交通正常运转的神经系统，为列车运行的快捷、安全、准点提供了基本保障。通信系统在正常情况下应保证列车安全高效运营、为乘客出行提供高质量的服务保证；在异常情况下能迅速转变为供防灾救援和事故处理的指挥通信系统。14.1设计原则及主要设计标准14.1.1设计原则1.通信系统应建成一个高可靠、易扩充、组网灵活和相对独立的专用综合数字通信网，并能方便地与XX市其它轨道交通线路通信系统互连互通。2.在满足实际使用要求的基础上，通信系统各种设备应采用成熟设备，以保证安全可靠、维护方便和具备良好性能价格比。3.通信系统应能满足轨道交通运营管理部门传送宽带语音、数据和图像等信息的需求。系统应充分考虑外部的各种强电干扰影响，采取必要的防护措施。4.通信系统必须在保证运营需求的前提下，具备足够的系统后续扩展能力，同时争取降低系统的复杂性以提高投资性价比。5.通信系统应满足其他各专业系统所需通信通道要求。如信号、AFC系统等。6.本系统所有设备均应满足不间断连续工作的要求。7.本次通信系统的设备选型，应在满足功能的前提下优先选用国产设备。对于国内尚不能满足功能要求的设备，应在进行充分比较后，选择引进。8.系统设计应满足国际、国内轨道交通建设及市公安局相关规范和标准。9.系统接口应标准，能够与其它相关系统或业务部门实现可靠的互联，系统设计应具有一定的前瞻性，能够最大限度保护现有投资。10.以网络化、信息化、维修管理智能化为方案设计的方向。11.在充分满足地铁各专业对通信系统需求的基础上，开阔思路、务实、合理优化方案，尽量做到资源共享以降低建设投资、减少运营维护成本是方案设计的目标。12.通信系统设备应适应轨道交通（地面、地下）及地区的环境，应采用体积小、重量轻、能耗低、防雷击、防尘、防锈、防震、防潮、防霉的设备和材料，并不得侵入限界。14.2系统构成与功能通信系统由专用通信系统、民用通信系统、公安通信系统三部分组成。13.专用通信系统由传输系统、无线通信系统、公务电话系统、专用电话系统、闭路电视监控系统、广播系统、时钟系统、办公自动化系统、电源及接地和集中告警等10个子系统组成；14.民用通信系统包括由传输系统、无线覆盖系统、集中监测告警系统、电源及接地系统、配套等子系统组成；15.公安通信系统包括由无线覆盖系统、计算机网络系统、公安视频监视系统、公安专用电话系统、电源及接地等子系统组成；三套通信系统构成传送语音、文字、数据和图像等各种信息的综合业务通信网。该通信网应满足2号线运营、管理的要求。通信组网的技术原则如下：1.能满足地铁各种信息内容及其传输容量的要求。2.骨干传输网应采用光纤数字通信设备，符合相应的国际标准。光系统具有手动／自动切换功能，切换时，不影响传输质量。3.专用通...
