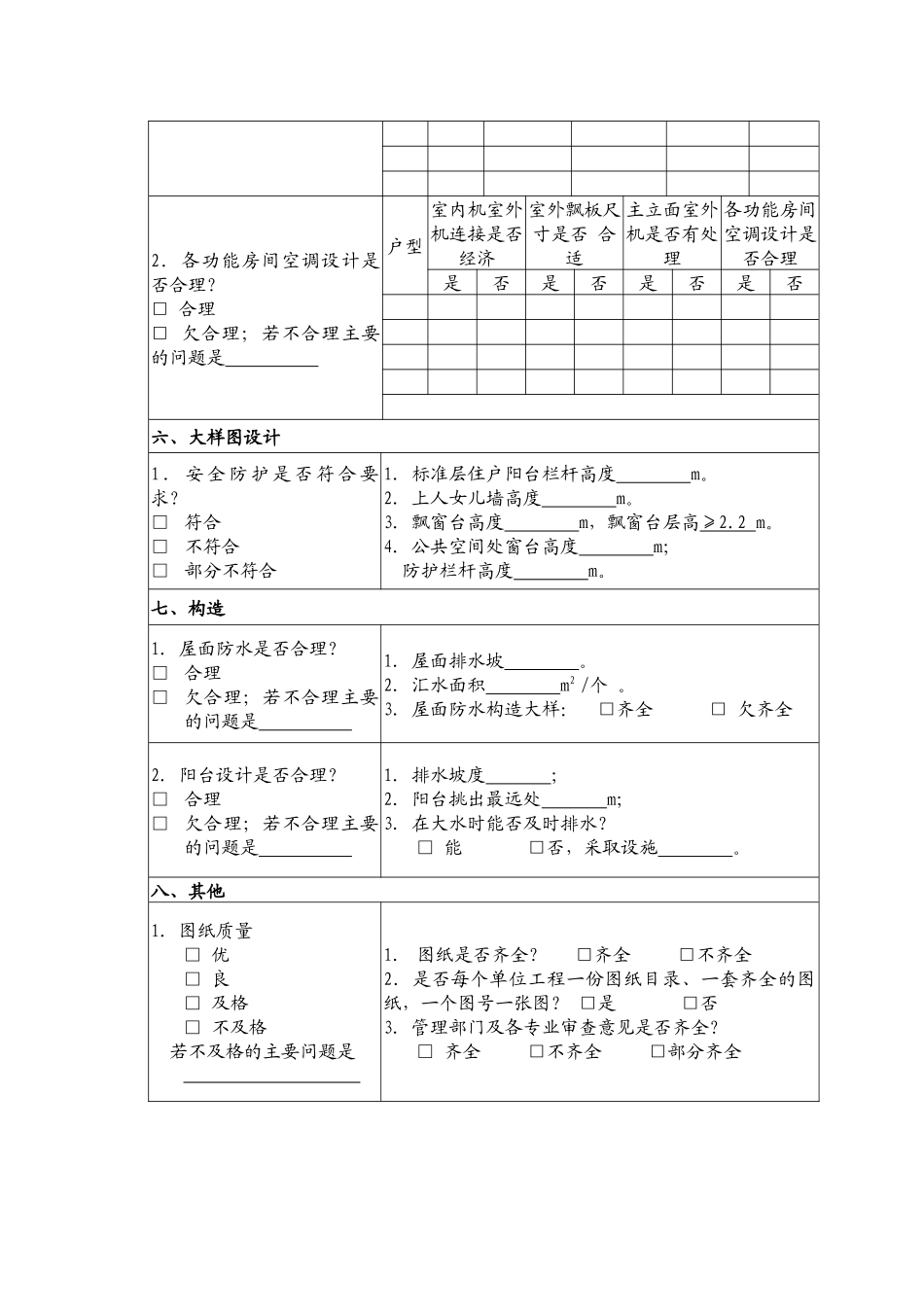

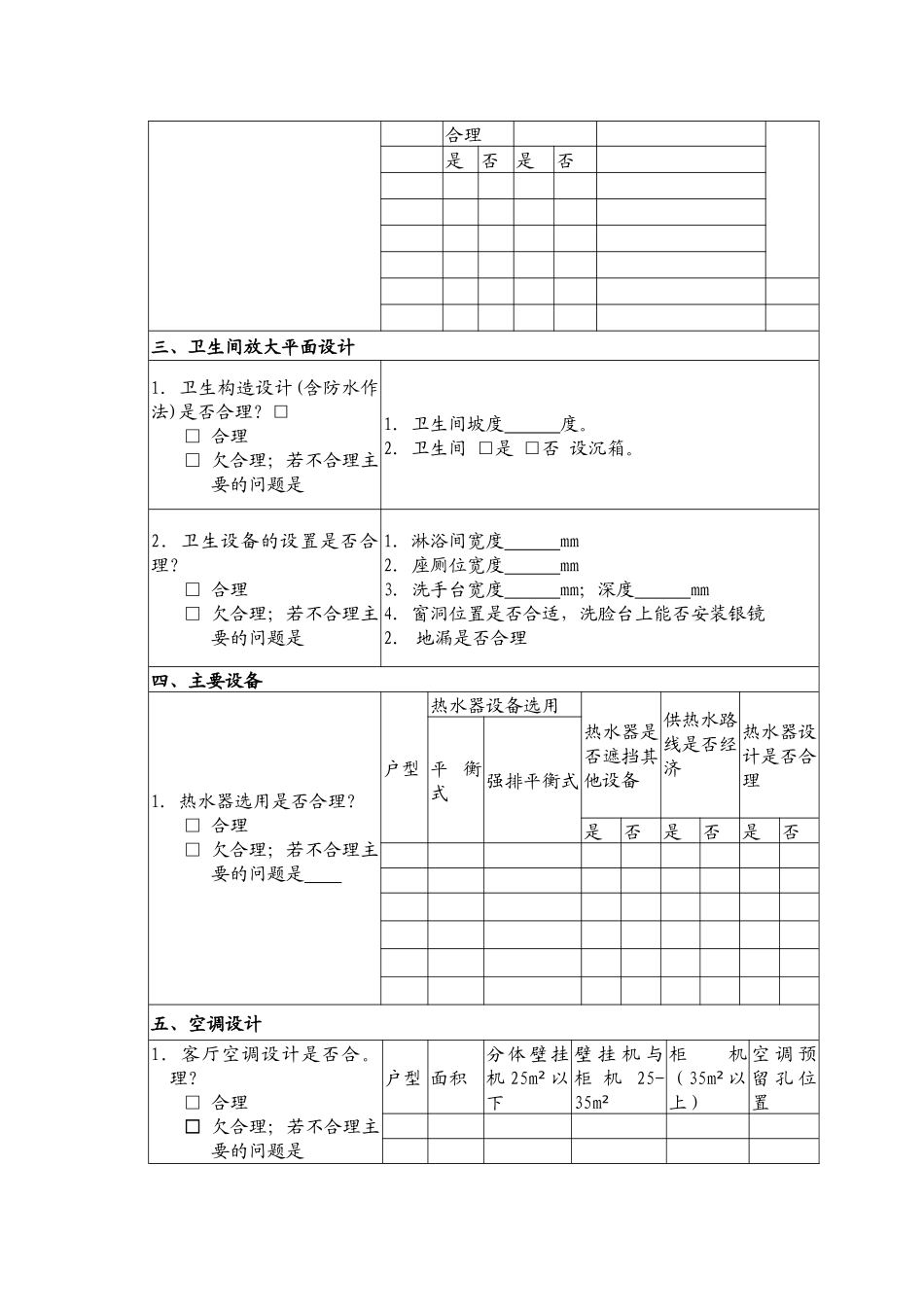

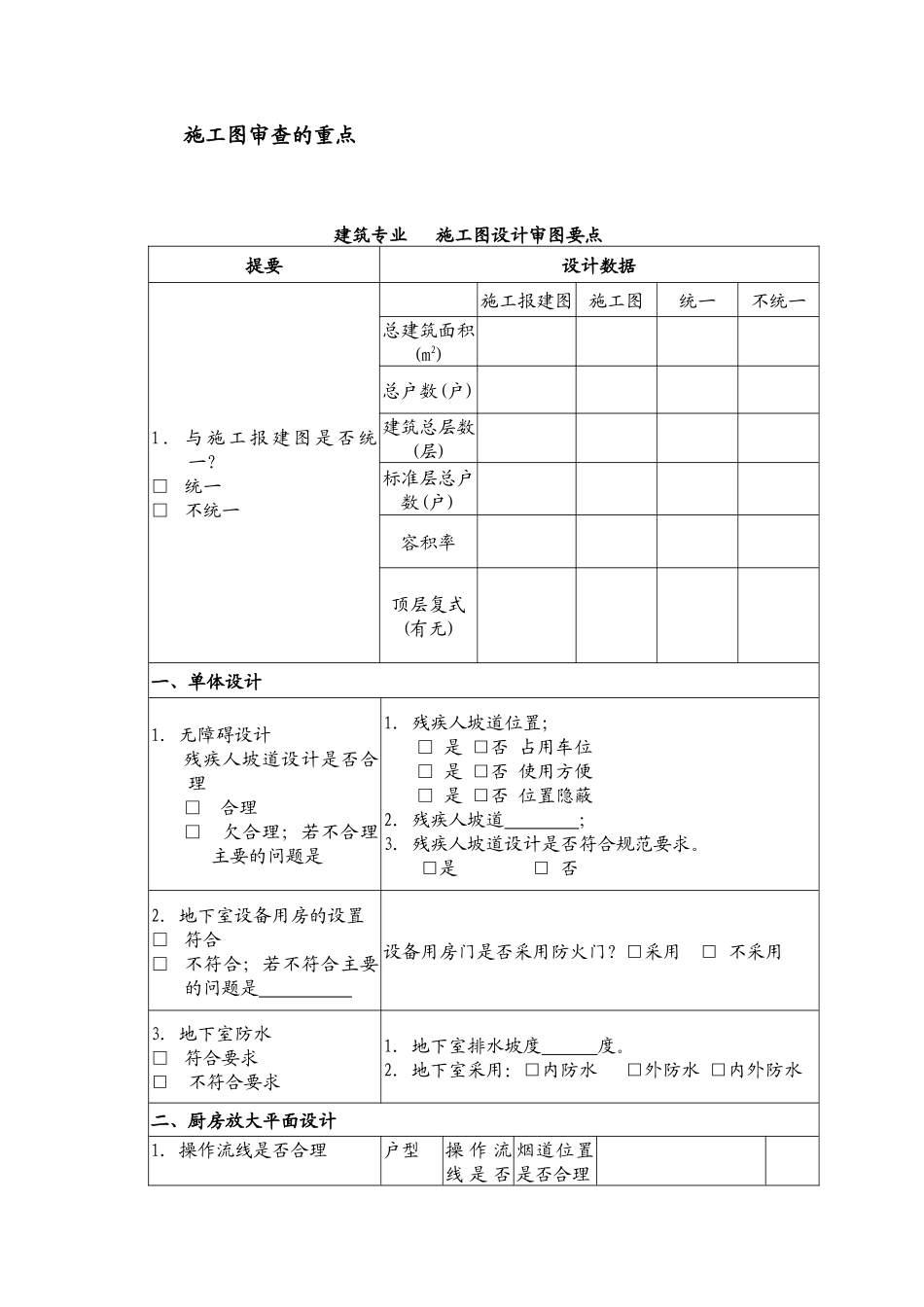

施工图审查的重点建筑专业施工图设计审图要点提要设计数据1．与施工报建图是否统一？□统一□不统一施工报建图施工图统一不统一总建筑面积(m2)总户数(户)建筑总层数(层)标准层总户数(户)容积率顶层复式(有无)一、单体设计1．无障碍设计残疾人坡道设计是否合理□合理□欠合理；若不合理主要的问题是1．残疾人坡道位置；□是□否占用车位□是□否使用方便□是□否位置隐蔽2．残疾人坡道；3．残疾人坡道设计是否符合规范要求。□是□否2．地下室设备用房的设置□符合□不符合；若不符合主要的问题是设备用房门是否采用防火门？□采用□不采用3．地下室防水□符合要求□不符合要求1．地下室排水坡度度。2．地下室采用：□内防水□外防水□内外防水二、厨房放大平面设计1．操作流线是否合理户型操作流线是否烟道位置是否合理合理是否是否三、卫生间放大平面设计1．卫生构造设计(含防水作法)是否合理？□□合理□欠合理；若不合理主要的问题是1．卫生间坡度度。2．卫生间□是□否设沉箱。2．卫生设备的设置是否合理？□合理□欠合理；若不合理主要的问题是1．淋浴间宽度mm2．座厕位宽度mm3．洗手台宽度mm；深度mm4．窗洞位置是否合适，洗脸台上能否安装银镜2．地漏是否合理四、主要设备1．热水器选用是否合理？□合理□欠合理；若不合理主要的问题是户型热水器设备选用热水器是否遮挡其他设备供热水路线是否经济热水器设计是否合理平衡式强排平衡式是否是否是否五、空调设计1．客厅空调设计是否合。理？□合理□欠合理；若不合理主要的问题是户型面积分体壁挂机25m²以下壁挂机与柜机25-35m²柜机（35m²以上）空调预留孔位置2．各功能房间空调设计是否合理？□合理□欠合理；若不合理主要的问题是户型室内机室外机连接是否经济室外飘板尺寸是否合适主立面室外机是否有处理各功能房间空调设计是否合理是否是否是否是否六、大样图设计1．安全防护是否符合要求？□符合□不符合□部分不符合1．标准层住户阳台栏杆高度m。2．上人女儿墙高度m。3．飘窗台高度m，飘窗台层高≥2.2m。4．公共空间处窗台高度m；防护栏杆高度m。七、构造1．屋面防水是否合理？□合理□欠合理；若不合理主要的问题是1．屋面排水坡。2．汇水面积m2/个。3．屋面防水构造大样：□齐全□欠齐全2．阳台设计是否合理？□合理□欠合理；若不合理主要的问题是1．排水坡度；2．阳台挑出最远处m；3．在大水时能否及时排水？□能□否，采取设施。八、其他1．图纸质量□优□良□及格□不及格若不及格的主要问题是1．图纸是否齐全？□齐全□不齐全2．是否每个单位工程一份图纸目录、一套齐全的图纸，一个图号一张图？□是□否3．管理部门及各专业审查意见是否齐全？□齐全□不齐全□部分齐全2．注明下列内容需甲方另行委托进行二次深化设计。①橱柜设计②钢结构造型二次选样定板③防护栏杆类甲方二次深化设计④铝合金、塑钢、不锈钢门窗二次深化设计⑤石材类二次深化设计结构专业施工图设计审图要点1.基础内容审核情况天然地基基础基础类型□独立基础□条形基础□交叉条形基础□筏板基础□箱型基础□其它持力层持力层承载力特征值（设计取值）Kpa基础埋深m基础尺寸基础配筋软弱下卧层验算□合适□不合适□取值合适□偏小□偏大□合适□偏小□偏大□合适□偏小□偏大□需要□不需要□有□没有桩基础桩型□人工挖孔桩□预应力管桩□沉管桩钻□钻（冲）孔桩□其它桩端持力层桩基安全等级桩径㎜桩径种类桩身砼强度等级桩有效长度m单桩承载力特征值KN桩身配筋主筋长度布桩承台砼强度等级承台尺寸承台配筋□合适□不合适□合适□偏多□合适□偏高□偏低□合适□偏大□偏小□合适□太多□太少□合适□过短□过长□合适□群桩根数太多□柱下桩数偏小□侧墙下布桩太密□桩距太小□合适□偏高□偏低□合适□偏厚□偏薄□合适□偏多□偏少2.地下室内容审核情况底板板厚㎜板配筋梁截面㎜梁配筋抗裂要求混凝土抗渗等级结构标高比建筑标高低找坡型式集水坑设置与建筑要求□合适□偏厚□偏薄□合适□偏多□偏少□合适□偏大□偏小□合适□不够□偏多□偏少□不需考虑□需考虑□满足要求□不满足要求□满足要求□不满足要求□合适□不合适□建筑找...
