土木工程力学网上形考作业任务2答案VIP免费

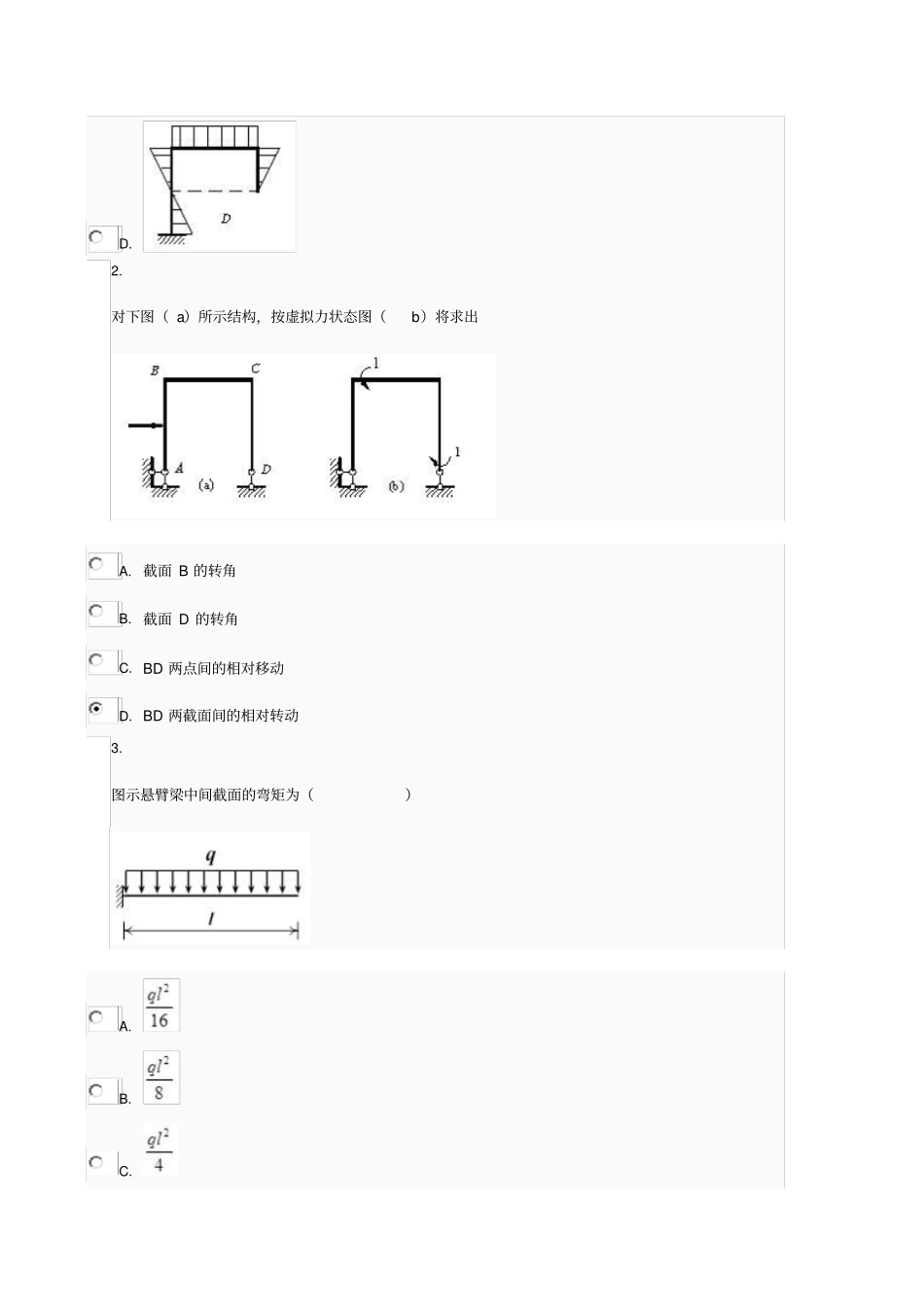

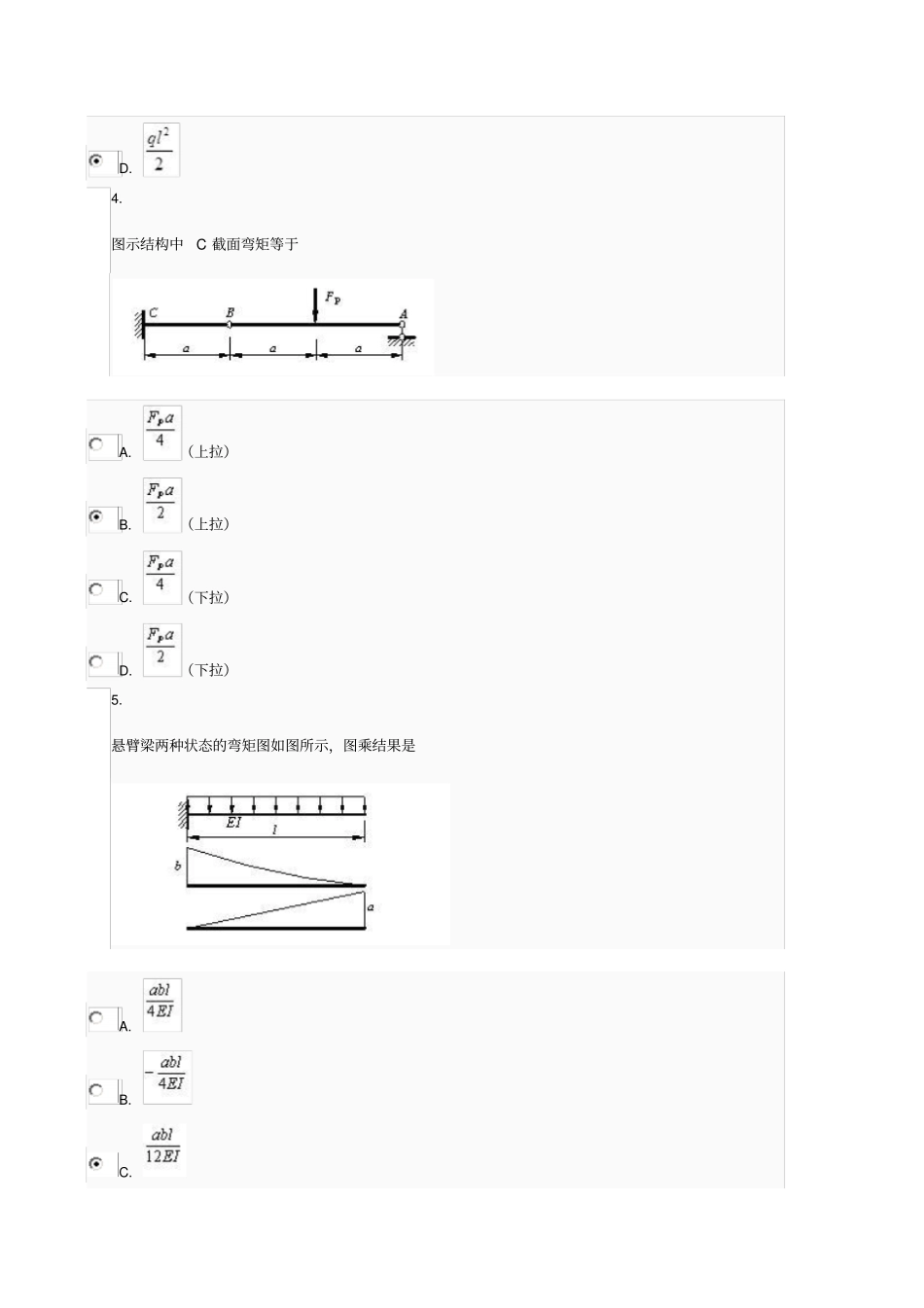

精品文档，放心下载，放心阅读00102任务_0001试卷总分：100测试时间：0单项选择题判断题分析选择题精品文档，超值下载一、单项选择题（共10道试题，共30分。）1.下图所示结构的弯矩图形状应为A.B.C.D.2.对下图（a）所示结构，按虚拟力状态图（b）将求出A.截面B的转角B.截面D的转角C.BD两点间的相对移动D.BD两截面间的相对转动3.图示悬臂梁中间截面的弯矩为（）A.B.C.D.4.图示结构中C截面弯矩等于A.（上拉）B.（上拉）C.（下拉）D.（下拉）5.悬臂梁两种状态的弯矩图如图所示，图乘结果是A.B.C.D.6.图示多跨静定梁的基本部分是A.AB部分B.BC部分C.CD部分D.DE部分7.图示对称结构中杆1与杆2的内力关系是A.B.C.D.8.图示桁架中的零杆的数目是A.6根B.8根C.7根D.9根9.对称结构在正对称荷载作用下，（）是反对称的A.弯矩图B.剪力图C.轴力图D.内力10.静定结构由于温度变化A.发生变形和位移B.不发生变形和位移C.不发生变形，但产生位移D.发生变形，但不产生位移02任务_0001试卷总分：100测试时间：0单项选择题判断题分析选择题二、判断题（共10道试题，共30分。）1.试判断下列弯矩图是否正确。A.错误B.正确2.图示悬臂梁截面A的弯矩值是ql2。A.错误B.正确3.图示刚架弯矩图的形状是否正确。A.错误B.正确4.图示两根梁的内力相同，变形也相同。A.错误B.正确5.图示刚架，AB部分的内力为零。A.错误B.正确6.图示两个单跨梁，同跨度同荷载。但横截面形状不同，故其内力也不相同。A.错误B.正确7.桁架结构在结点荷载作用下，杆内只有剪力。A.错误B.正确8.依据静力平衡条件可对静定结构进行受力分析，这样的分析结果是唯一正确的结果。A.错误B.正确9.静定结构的内力和反力与杆件截面的几何尺寸有关。A.错误B.正确10.三铰拱的拱高f越大，水平推力也越大。A.错误B.正确02任务_0001试卷总分：100测试时间：0单项选择题判断题分析选择题三、分析选择题（共4道试题，共40分。）1.绘制图示结构的弯矩图。弯矩图正确的是（）A.B.C.D.2.绘制图示结构的弯矩图。弯矩图正确的是（）A.B.C.D.3.A.B.C.D.4.A.B.C.D.00202任务_0002试卷总分：100测试时间：0单项选择题判断题分析选择题一、单项选择题（共10道试题，共30分。）1.下图所示结构弯矩图的正确形状是A.B.C.D.2.对图a所示结构，按虚拟力状态b将求出A.A、D两截面的相对转动B.A、D两点的相对线位移C.A、D两点的相对水平位移D.A、D连线的转动3.图示刚架杆端弯矩MBA等于A.30kN·m（左侧受拉）B.30kN·m（右侧受拉）C.10kN·m（左侧受拉）D.10kN·m（右侧受拉）4.图示多跨静定梁支座截面C的弯矩等于A.（上侧受拉）B.（下侧受拉）C.m（上侧受拉）D.05.悬臂梁两种状态的弯矩图如图所示，图乘结果是A.B.C.D.6.下图所示伸出梁弯矩图的正确形状为A.B.C.D.7.荷载作用下产生桁架位移的主要原因是A.轴向变形B.弯曲变形C.剪切变形D.扭转变形8.下图所示的对称桁架中杆1和杆2的内力之间的关系是A.B.C.D.9.静定结构的内力与刚度A.有关B.比值有关C.绝对大小有关D.无关10.图示结构当支座B有沉降时产生A.内力B.反力C.位移D.变形02任务_0002试卷总分：100测试时间：0单项选择题判断题分析选择题二、判断题（共10道试题，共30分。）1.外力作用在基本部分上时，附属部分的内力、变形和位移均为零。A.错误B.正确2.图示多跨静定梁仅FD段有内力。A.错误B.正确3.图示刚架弯矩图的形状是否正确。A.错误B.正确4.试判断下列弯矩图是否正确。A.错误B.正确5.图示悬臂梁截面A的弯矩值是ql2。A.错误B.正确6.基本附属型结构的计算顺序是：先计算附属部分后计算基本部分。A.错误B.正确7.某荷载作用下桁架可能存在零杆，它不受内力，因此在实际结构中可以将其去掉。A.错误B.正确8.结点荷载作用下的桁架结构中，杆件内力不是只有轴力。A.错误B.正确9.用平衡条件能求出全部内力的结构是静定结构。A.错误B.正确10.三铰拱水平推力的大小，不仅与拱高f有关，而且与拱轴线形状有关。A.错误B.正确02任务_0002试卷总分：100测试时间：0单项选择题判断题分析选择题三、分析选择题（共4道试题，共40分。）1.绘制图示结构的弯矩图。弯矩图正确的是（）A.B.C.D.2.绘制图示结构的弯矩图。弯矩图正确的是（）A.B.C.D....
