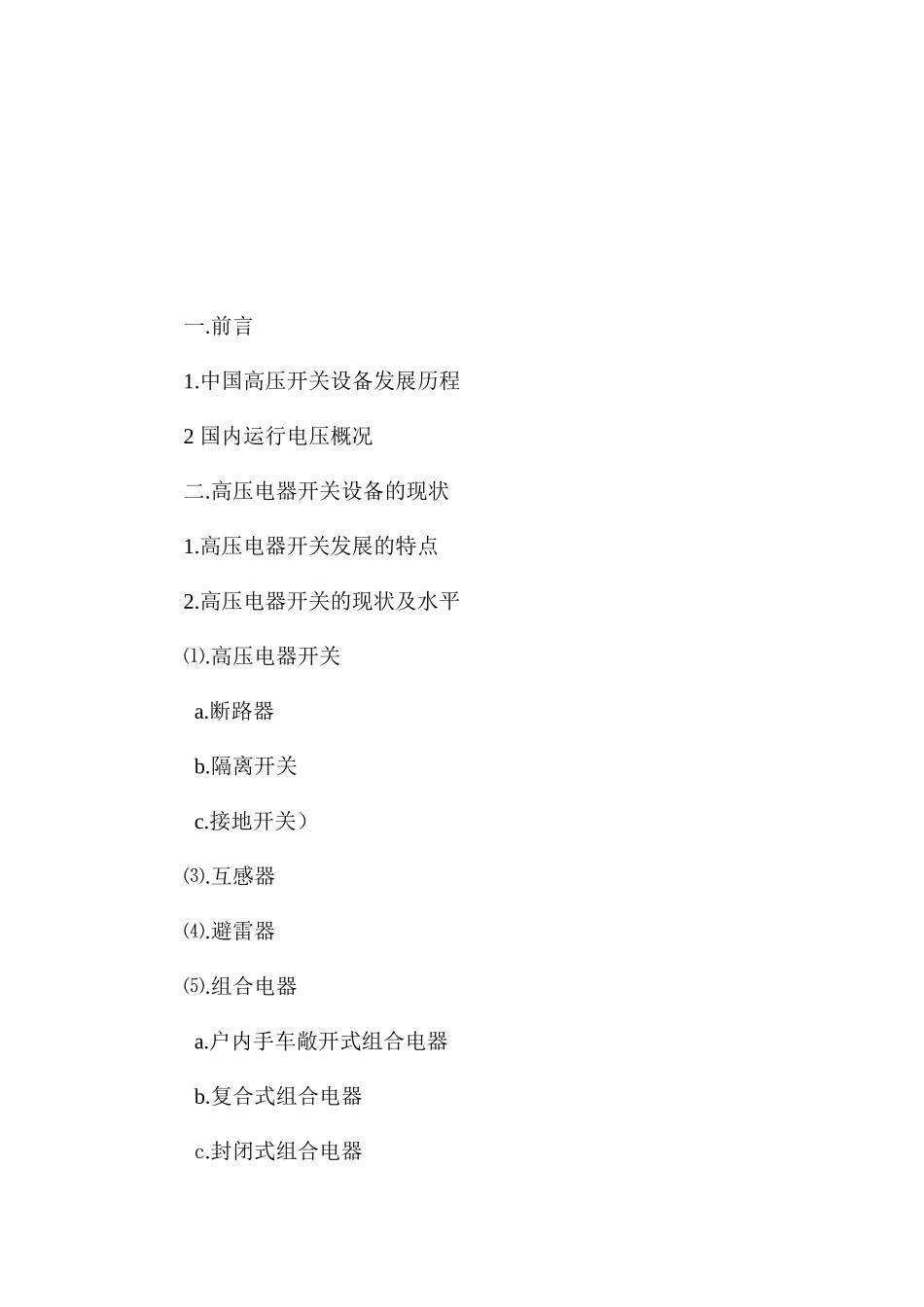

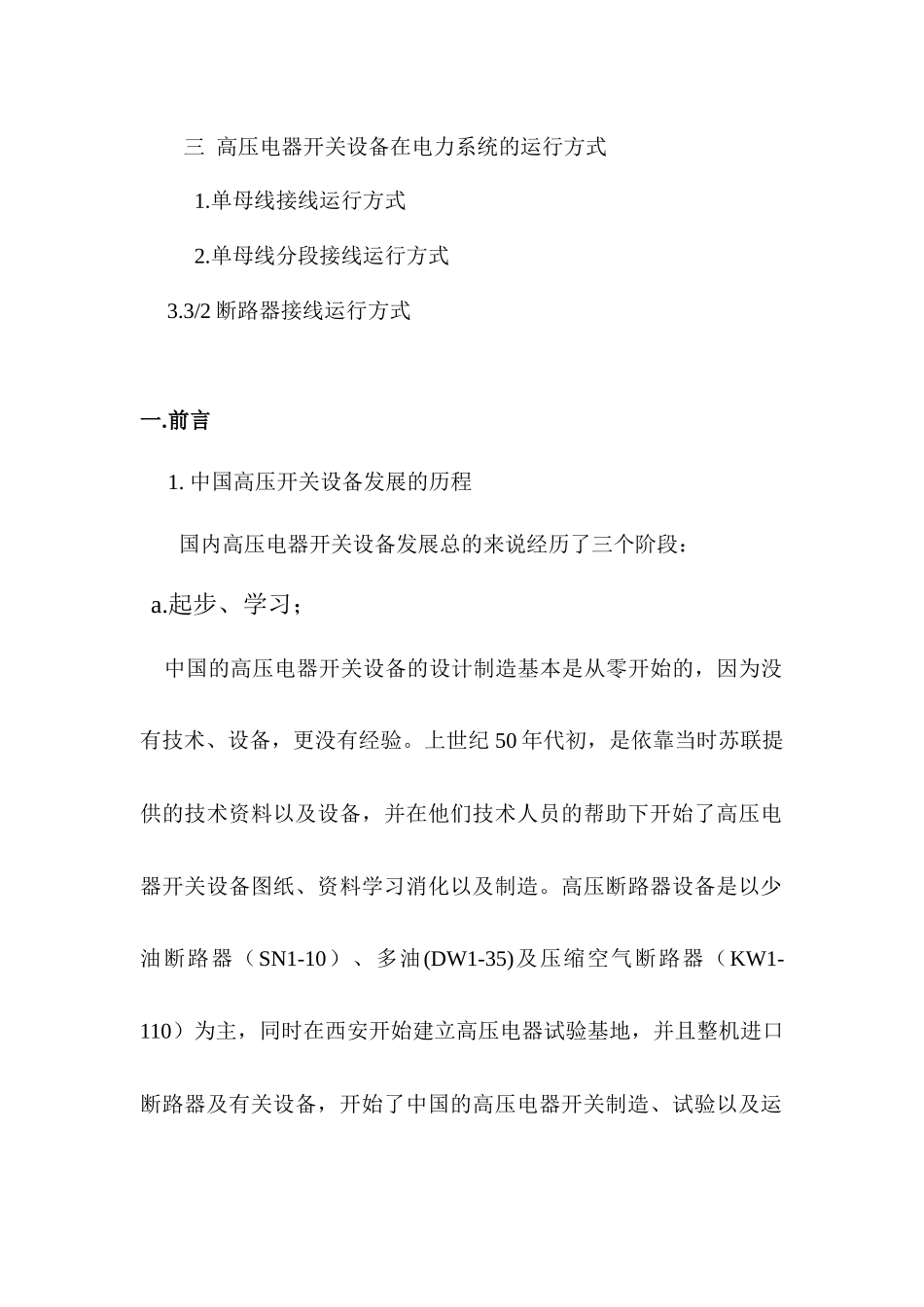

高压电器开关设备的现状及应用一.前言1.中国高压开关设备发展历程2国内运行电压概况二.高压电器开关设备的现状1.高压电器开关发展的特点2.高压电器开关的现状及水平.⑴高压电器开关a.断路器b.隔离开关c.接地开关）.⑶互感器.⑷避雷器⑸.组合电器a.户内手车敞开式组合电器b.复合式组合电器c.封闭式组合电器三高压电器开关设备在电力系统的运行方式1.单母线接线运行方式2.单母线分段接线运行方式3.3/2断路器接线运行方式一.前言1.中国高压开关设备发展的历程国内高压电器开关设备发展总的来说经历了三个阶段：a.起步、学习；中国的高压电器开关设备的设计制造基本是从零开始的，因为没有技术、设备，更没有经验。上世纪50年代初，是依靠当时苏联提供的技术资料以及设备，并在他们技术人员的帮助下开始了高压电器开关设备图纸、资料学习消化以及制造。高压断路器设备是以少油断路器（SN1-10）、多油(DW1-35)及压缩空气断路器（KW1-110）为主，同时在西安开始建立高压电器试验基地，并且整机进口断路器及有关设备，开始了中国的高压电器开关制造、试验以及运行的初始阶段。b.发展、自行设计、制造60年代苏联技术人员撤离，我们全面开始了自行设计、研制及制造自己的高压电器开关设备。在这期间首先研制出双断口110kV少油断路器（SW-系列）及空气断路器（KW-系列），而且容量及开断能力较苏联产品有了很大提高，完全满足了国内电力系统的发展和需要。70年代为了适应国内经济形势的发展，充分利用黄河上游的水利资源西电东送，在甘肃刘家峡修建了国内最大的百万千瓦机组的水力发电厂，并以363kV电压等级向陕西、关中输送电力。这就是在国内乃之世界上最具影响力的中国第一条363kV《刘家峡→天水→关中》输变电线路。使用的开关设备全是国内制造，断路器选用的是KW4-363（西开）及KW5-363（沈开）型高压空气断路器，中国高压电器开关设备有了很大的发展。同时少油断路器（SW6-系列）配用液压机构也从126kV发展到363kV，成为国内最具影响力的开关设备，几乎占领了整个国内开关设备市场，同时断路器出口到越南、巴基斯坦、阿尔巴尼亚等国家，成为国内最早出口开关设备的产品。在这期间高压SF6断路器也在紧张的研制、发展，单断口126kV及双断口252kV/40kA高压SF6断路器的研制、投运成功，标志着中国已进入高压SF6断路器的先进行列。C成熟，引进技术、开关设备快速发展80年代更是输变电设备快速发展时期，80年代初国内自行设计、研制的开关设备KW4-550（西开）及KW5-550（沈开）型高压空气断路器，用于第一条550kV《元宝山→锦州→辽阳→海城》输变电线路并投运成功。为我国开关设备从超高压向特高压发展以及电网运行积累了经验、奠定了基础。改革开放年代又给中国输变电设备的发展增加了新的活力，引进、吸收、学习国外先进开关设备技术、加工设备以及先进的管理模式，已成为国内高压电器行业最急迫、自觉的举措和行动，必然带来了中国高压电器行业的繁荣与稳步发展。●2005年我国第一条800kV《关亭（西宁）→兰州东》特高压输变电线路投运成功，以及2008年我国第一条1100kV《元宝山→南阳→荆门》特高压输变电线路投运成功。使得中国成为世界上为数不多的1100kV特高压输变电线路的国家〔美国、俄罗斯（已停运）、日本等〕，感到欣喜的是这些特高压输变电线路运行的设备有一部分是国产设备，其参数及性能已是世界先进水平。现在第二条1100kV《淮南→上海》特高压输变电线路在投建中，有一部分开设备已运到安装现场。●断路器灭弧室的结构也从双压式→单压式→自能式，现在世界上最先进的550kV单断口、双动自能式灭弧室结构正在研制中。另外国内首创、智能化水平最高的敞开式GIS、复合式组合电器(即PASS)和252kV三相机械联动的断路器批量投产，这些标志着中国开关电器的研制、生产已进入世界大国的先进行列。d．真空断路器的发展情况：我国真空断路器的研制是从70年初开始的，那时在西安高压电器研究所成立了真空断路器研制小组，也就是后来的八室。在此之前10kV使用的开关柜型号是GG1-A（苏联型号）为固定柜，配用的是少油断路器是SN1-10，这种断路器切合正常负荷电流还可以，但是要切合短路...
