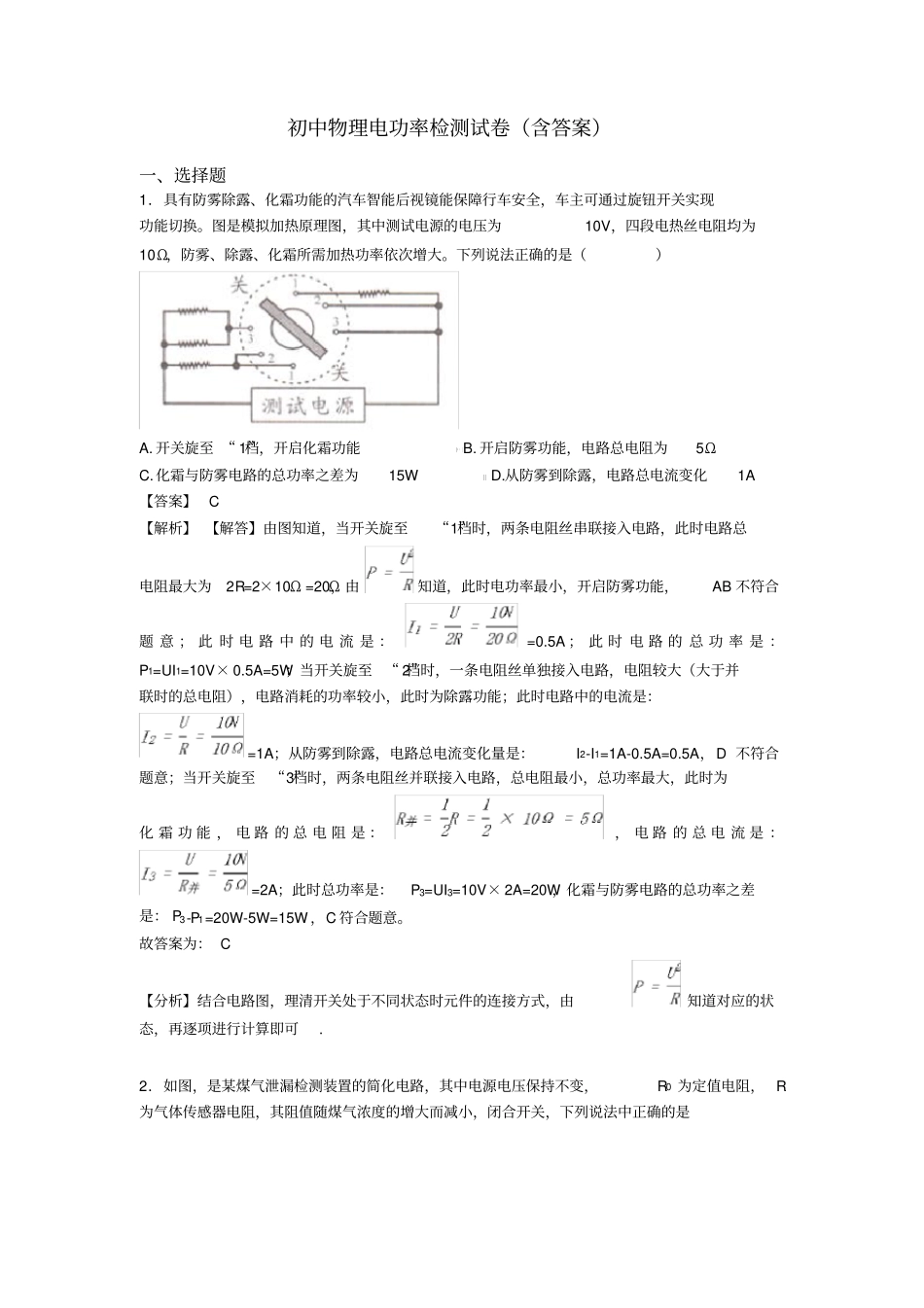

初中物理电功率检测试卷（含答案）一、选择题1．具有防雾除露、化霜功能的汽车智能后视镜能保障行车安全，车主可通过旋钮开关实现功能切换。图是模拟加热原理图，其中测试电源的电压为10V，四段电热丝电阻均为10Ω，防雾、除露、化霜所需加热功率依次增大。下列说法正确的是（）A.开关旋至“1”档，开启化霜功能B.开启防雾功能，电路总电阻为5ΩC.化霜与防雾电路的总功率之差为15WD.从防雾到除露，电路总电流变化1A【答案】C【解析】【解答】由图知道，当开关旋至“1”档时，两条电阻丝串联接入电路，此时电路总电阻最大为2R=2×10Ω=20Ω，由知道，此时电功率最小，开启防雾功能，AB不符合题意；此时电路中的电流是：=0.5A；此时电路的总功率是：P1=UI1=10V×0.5A=5W；当开关旋至“2”档时，一条电阻丝单独接入电路，电阻较大（大于并联时的总电阻），电路消耗的功率较小，此时为除露功能；此时电路中的电流是：=1A；从防雾到除露，电路总电流变化量是：I2-I1=1A-0.5A=0.5A，D不符合题意；当开关旋至“3”档时，两条电阻丝并联接入电路，总电阻最小，总功率最大，此时为化霜功能，电路的总电阻是：，电路的总电流是：=2A；此时总功率是：P3=UI3=10V×2A=20W，化霜与防雾电路的总功率之差是：P3-P1=20W-5W=15W，C符合题意。故答案为：C【分析】结合电路图，理清开关处于不同状态时元件的连接方式，由知道对应的状态，再逐项进行计算即可.2．如图，是某煤气泄漏检测装置的简化电路，其中电源电压保持不变，R0为定值电阻，R为气体传感器电阻，其阻值随煤气浓度的增大而减小，闭合开关，下列说法中正确的是（）A.煤气密度增大时，电流表的示数将变小B.煤气密度增大时，电压表的示数将变小C.煤气密度减小时，电路消耗的电功率将变小D.煤气浓度减小时，电压表与电流表示数的比值略变大【答案】C【解析】【解答】解：（1）当煤气密度增大时，气体传感器电阻变小，电路中的总电阻变小， I=，∴电路中的电流变大，即电流表的示数变大，故A不正确； U=IR，∴定值电阻R0两端的电压变大，故B不正确；2）当煤气密度减小时，气体传感器电阻变大，电路中的总电阻变大， I=，∴电路中的电流变小， P=UI，且电源的电压保持不变，∴电路消耗的电功率将变小，故C正确； 电压表与电流表示数的比值等于定值电阻R0的阻值，∴电压表与电流表示数的比值不变，故D不正确．故选C．【分析】根据题意得出煤气密度变化时气体传感器电阻的变化，电路中总电阻的变化，根据欧姆定律可知电流表示数的变化和电压表示数的变化，根据P=UI可知电路消耗电功率的变化，利用欧姆定律可知电压表与电流表示数比值的变化．3．有两只灯泡L1、L2，分别标有“220V（100W”和“220V（40W”的字样。若不考虑温度对灯丝电阻的影响，下列说法中正确的是（）A.两灯正常发光时，L1的电阻较大B.两灯并联接入220V的电路，L1、L2消耗功率之比是2:5C.两灯串联接入220V的电路，L1消耗的功率小于25WD.两灯串联接入220V的电路，两灯泡消耗总功率大于40W小于100W【答案】C【解析】【解答】解：（1）由P=UI=可得，两灯泡正常发光时的电阻分别为：则R1
