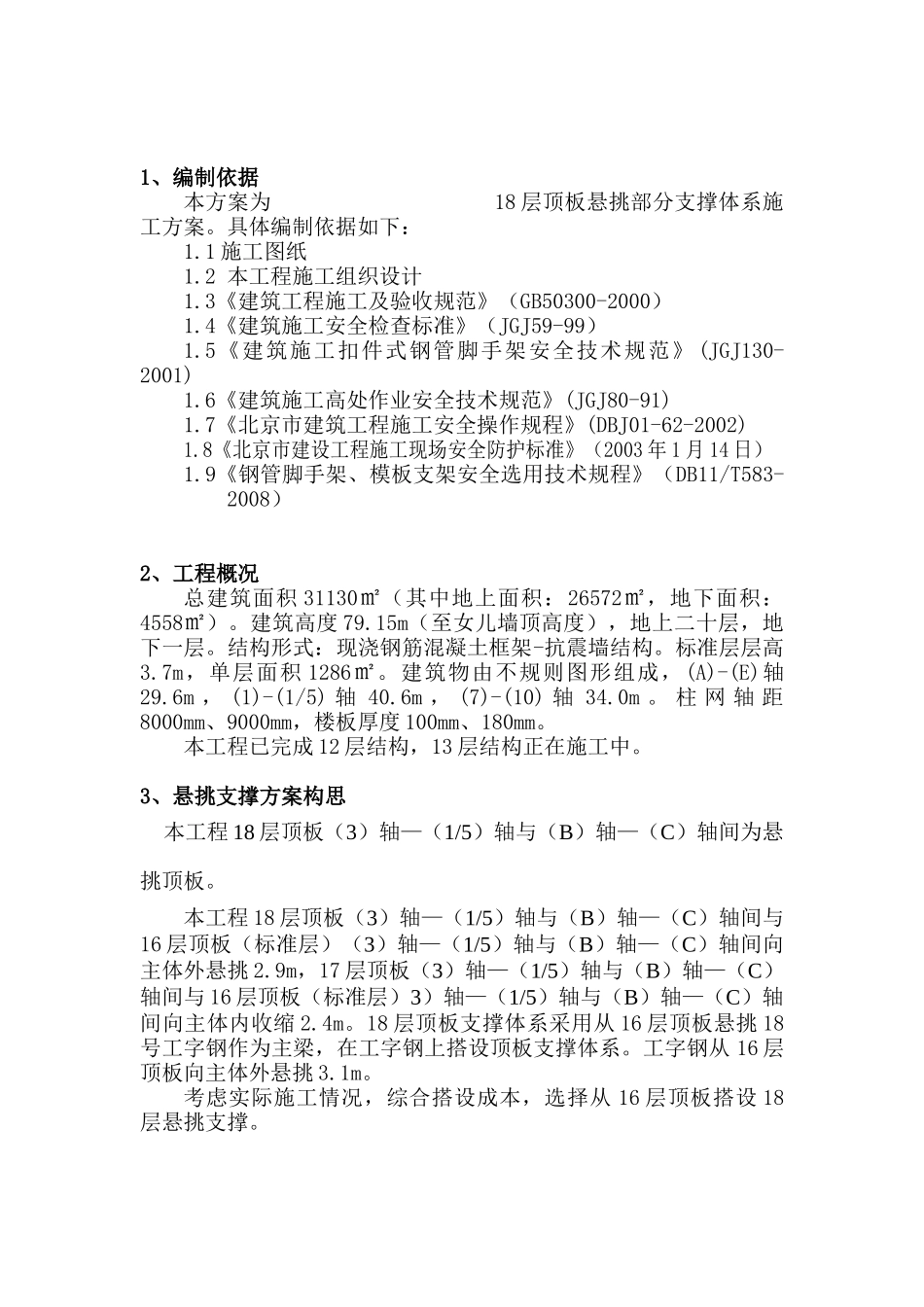

7#楼工程18层顶板悬挑部分支撑体系搭设方案1、编制依据本方案为18层顶板悬挑部分支撑体系施工方案。具体编制依据如下：1.1施工图纸1.2本工程施工组织设计1.3《建筑工程施工及验收规范》（GB50300-2000）1.4《建筑施工安全检查标准》（JGJ59-99）1.5《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)1.6《建筑施工高处作业安全技术规范》(JGJ80-91)1.7《北京市建筑工程施工安全操作规程》(DBJ01-62-2002)1.8《北京市建设工程施工现场安全防护标准》（2003年1月14日）1.9《钢管脚手架、模板支架安全选用技术规程》（DB11/T583-2008）2、工程概况总建筑面积31130㎡（其中地上面积：26572㎡，地下面积：4558㎡）。建筑高度79.15m（至女儿墙顶高度），地上二十层，地下一层。结构形式：现浇钢筋混凝土框架-抗震墙结构。标准层层高3.7m，单层面积1286㎡。建筑物由不规则图形组成，(A)-(E)轴29.6m，(1)-(1/5)轴40.6m，(7)-(10)轴34.0m。柱网轴距8000mm、9000mm，楼板厚度100mm、180mm。本工程已完成12层结构，13层结构正在施工中。3、悬挑支撑方案构思本工程18层顶板（3）轴—（1/5）轴与（B）轴—（C）轴间为悬挑顶板。本工程18层顶板（3）轴—（1/5）轴与（B）轴—（C）轴间与16层顶板（标准层）（3）轴—（1/5）轴与（B）轴—（C）轴间向主体外悬挑2.9m，17层顶板（3）轴—（1/5）轴与（B）轴—（C）轴间与16层顶板（标准层）3）轴—（1/5）轴与（B）轴—（C）轴间向主体内收缩2.4m。18层顶板支撑体系采用从16层顶板悬挑18号工字钢作为主梁，在工字钢上搭设顶板支撑体系。工字钢从16层顶板向主体外悬挑3.1m。考虑实际施工情况，综合搭设成本，选择从16层顶板搭设18层悬挑支撑。4、支撑体系的设计4.1支撑体系设计本模板支撑体系采用悬挑钢梁支撑体系。支撑体系主梁采用长度6m，18号工字钢。建筑物外悬挑长度3.1m，建筑物内锚固长度2.9m。锚固压点方式采用压环钢筋与钢丝绳锁具相结合。主梁与建筑物联结采用钢丝绳。钢丝绳型号:6×19，公称抗拉强度(N/mm2):1400，钢丝绳采用2根直径22mm。钢丝绳安全系数取:10，钢丝绳不均匀系数α:0.85；钢丝绳共点布置，与墙支点垂直距离为3.7m；支撑距离墙长度(m):2,3；4.2模板支撑设计横向间距或排距(m):1.10；纵距(m):1.50；步距(m):1.50；立杆上端伸出至模板支撑点长度(m):0.10；模板支架搭设高度(m):7.20；采用的钢管(mm):Φ48×3.5；板底支撑连接方式:方木支撑；立杆承重连接方式:双扣件，考虑扣件的保养情况，扣件抗滑承载力系数:0.80；4.3脚手架支设计本支撑体系最外侧采用单排脚手架仅作为结构施工防护使用，脚手架上不产生任何施工荷载。5、支撑体系示意图5.1模板支撑体系示意图5.2悬挑梁示意图5.3单排脚手架示意图土建工长：安全员：技术员：材料员：施工安全队员：架子工长：6、施工准备6.1组织机构及准备成立以项目经理为组长的悬挑外脚手架管理小组，认真按照施工方案搭设、拆除。组织机构图见下图一、项目部安全监督保证体系如下框图：项目经理：生产副经理：施工队架子工施工安全技术负责人：6.2项目部管理人员安全职责1）项目经理安全职责：（1）对本项目生产经营过程中的安全生产负全面领导责任；（2）贯彻落实安全生产方针、政策、法规和各种规章制度；（3）在组织本项目工程分包，聘用管理人员时，必须本着安全工作只能加强的原则，根据本工程特点确定安全工作管理体制和人员，并明确各分包队伍的安全责任和考核指标。支持、指导安全管理人员的工作；（4）健全用工管理手续，适时组织上岗安全教育，加强劳动保护工作；（5）组织落实施工组织设计中的安全技术措施，组织并监督本项目施工中的安全技术交底制度的实施情况；（6）领导、组织施工现场定期的安全生产检查，发现施工生产中不安全问题，组织制定防范措施，并及时解决。对上级提出的安全生产与管理方面的问题，要定时、定人、定措施予以解决；（7）发生事故时，要做好现场保护和抢救工人的工作，及时上报，组织配合事故的调查，认真落实制定的防范措施，吸取事故教训。2）项目技术负责人的安全职责：（1）对本项目生产经营中的安全生产负技术责任；（2）贯彻落实安全生...
