旋喷桩工艺标准VIP免费

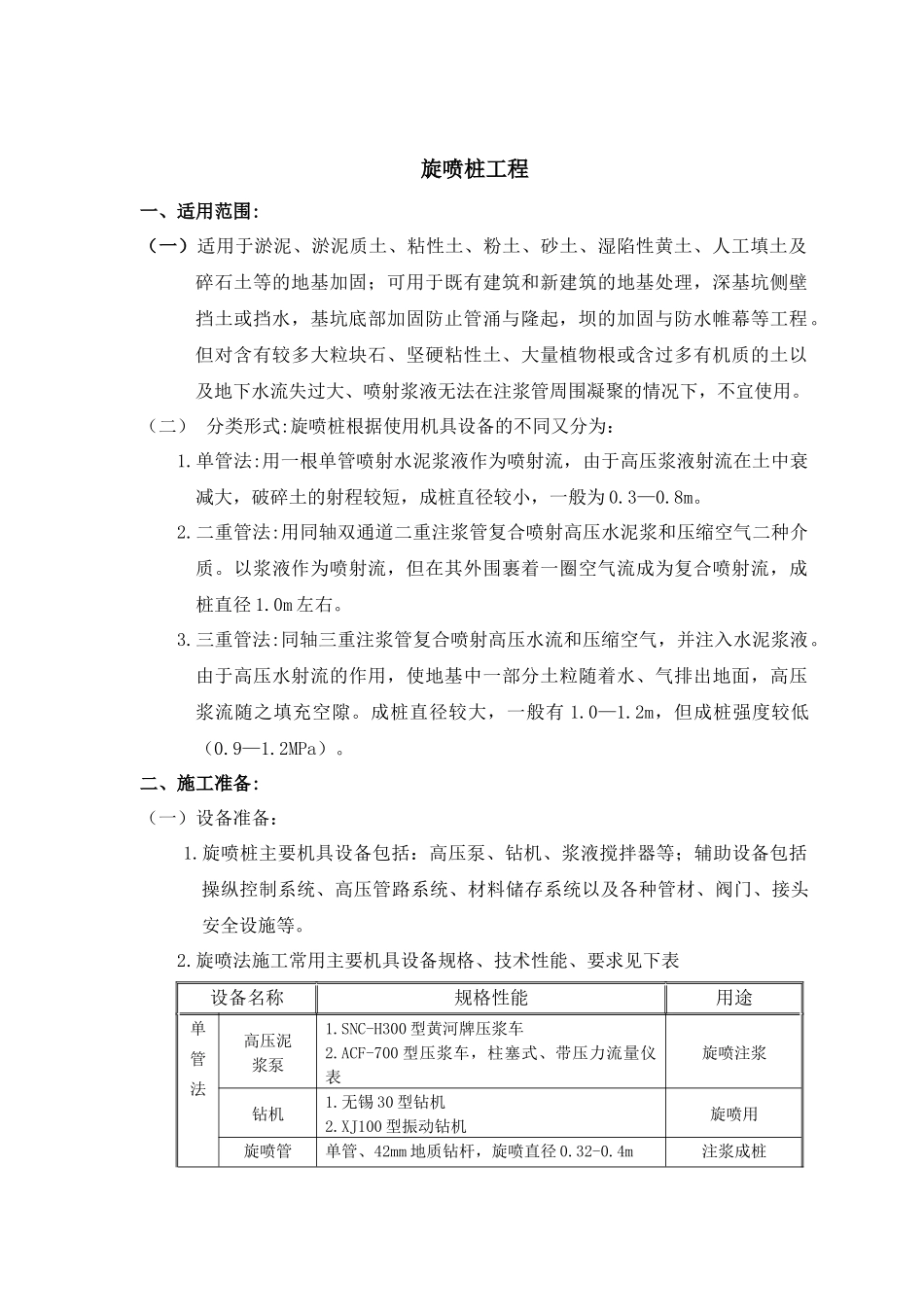

旋喷桩工程一、适用范围:（一）适用于淤泥、淤泥质土、粘性土、粉土、砂土、湿陷性黄土、人工填土及碎石土等的地基加固；可用于既有建筑和新建筑的地基处理，深基坑侧壁挡土或挡水，基坑底部加固防止管涌与隆起，坝的加固与防水帷幕等工程。但对含有较多大粒块石、坚硬粘性土、大量植物根或含过多有机质的土以及地下水流失过大、喷射浆液无法在注浆管周围凝聚的情况下，不宜使用。（二）分类形式:旋喷桩根据使用机具设备的不同又分为：1.单管法:用一根单管喷射水泥浆液作为喷射流，由于高压浆液射流在土中衰减大，破碎土的射程较短，成桩直径较小，一般为0.3—0.8m。2.二重管法:用同轴双通道二重注浆管复合喷射高压水泥浆和压缩空气二种介质。以浆液作为喷射流，但在其外围裹着一圈空气流成为复合喷射流，成桩直径1.0m左右。3.三重管法:同轴三重注浆管复合喷射高压水流和压缩空气，并注入水泥浆液。由于高压水射流的作用，使地基中一部分土粒随着水、气排出地面，高压浆流随之填充空隙。成桩直径较大，一般有1.0—1.2m，但成桩强度较低（0.9—1.2MPa）。二、施工准备:（一）设备准备：1.旋喷桩主要机具设备包括：高压泵、钻机、浆液搅拌器等；辅助设备包括操纵控制系统、高压管路系统、材料储存系统以及各种管材、阀门、接头安全设施等。2.旋喷法施工常用主要机具设备规格、技术性能、要求见下表设备名称规格性能用途单管法高压泥浆泵1.SNC-H300型黄河牌压浆车2.ACF-700型压浆车，柱塞式、带压力流量仪表旋喷注浆钻机1.无锡30型钻机2.XJ100型振动钻机旋喷用旋喷管单管、42mm地质钻杆，旋喷直径0.32-0.4m注浆成桩高压胶管工作压力31MPa、9MPa，内径19mm高压水泥浆用三重管法高压泵1.3W-TB4高压柱塞泵，带压力流量仪表2.SNC-H300型黄河牌压浆车3.ACF-700型压浆车高压水助喷泥浆泵1.BW250/50型，压力3-5MPa，排量150-250L/min2.200/40型，压力4MPa，排量120-200L/min3.ACF-700型压浆车旋喷注浆空压机压力0.55-0.70MPa，排量6-9m3/min旋喷用气钻机1.无锡30型钻机2.XJ100型振动钻机旋喷用，成孔用旋喷管三重管，泥浆压力2MPa，水压20MPa，气压0.5MPa水、气、浆成桩高压胶管工作压力31MPa，9MPa，内径19mm高压水泥浆用其它搅拌管，各种压力、流量仪表等控制压力流量用注：1．钻机的转速和提升速度，根据需要应附设调速装置，或增设慢速卷扬机；2．二重管法选用高压泥浆泵、空压机和高压胶管等可参照上列规格选用；3．三重管法尚需配备搅拌罐(一次搅拌量3．5m3)、旋转及提升装置、吊车、集泥箱、指挥信号装置等；4．其他尚需配各种压力、流量仪表等。（二）材料准备:1.水泥采用32.5级普通硅酸盐水泥，要求新鲜无结块，一般泥浆水灰比为1：1-1.5。为消除离析，一般再加入水泥用量3%的陶土、0.9‰的碱。浆液宜在旋喷前1h以内配置，使用时滤去硬块、砂石，以免堵塞管路和喷嘴。2.水泥：（1）应符合钢筋混凝土用水泥标准要求，并有出厂材质证明、进场复试报告。（2）水泥应存放于封闭的水泥库中，若无条件库存应露天架空20-30cm码放，苫盖防雨布遮盖。（三）其它准备:1.操作人员应熟悉操作规程，掌握机具设备的性能。2.根据设计要求通过试验确定搅拌桩的配合比。3.场地应先平整，清除桩位处地上、地下一切障碍物（包括大石块、树根和生活垃圾），场地低洼处用粘性土料回填夯实，不得用杂填土回填。三、操作工艺:（一）工艺原理旋喷桩系利用高压泵将水泥浆液通过钻杆端头的特制喷头，以高速水平喷人土体，借助液体的冲击力切削土层，同时钻杆一面以一定的速度(20r／min)旋转，一面低速(15—30cm／min)徐徐提升，使土体与水泥浆充分搅拌混合凝固，形成具有一定强度(0.5—8.OMPa)的圆柱固结体(即旋喷桩)，从而使地基得到加固。（二）工艺流程:1.旋喷桩可根据工程情况和机具条件采用单管法、二重管法和三重管法三种，工程应用较多的为单管法和三重管法。单管法成桩施工工艺流程如图1所示；三重管法施工工艺流程如图2所示。图2三重旋喷法施工工艺流程(a)定位、放桩靴、立套管、安振动锤；(b)套管沉人设计位置；(c)拔套管、卸下上段套管，使下段露出地面(使h>要求的旋喷长度)；(d)套管中插入三重管；...
