现场控制站的结构和设备VIP免费

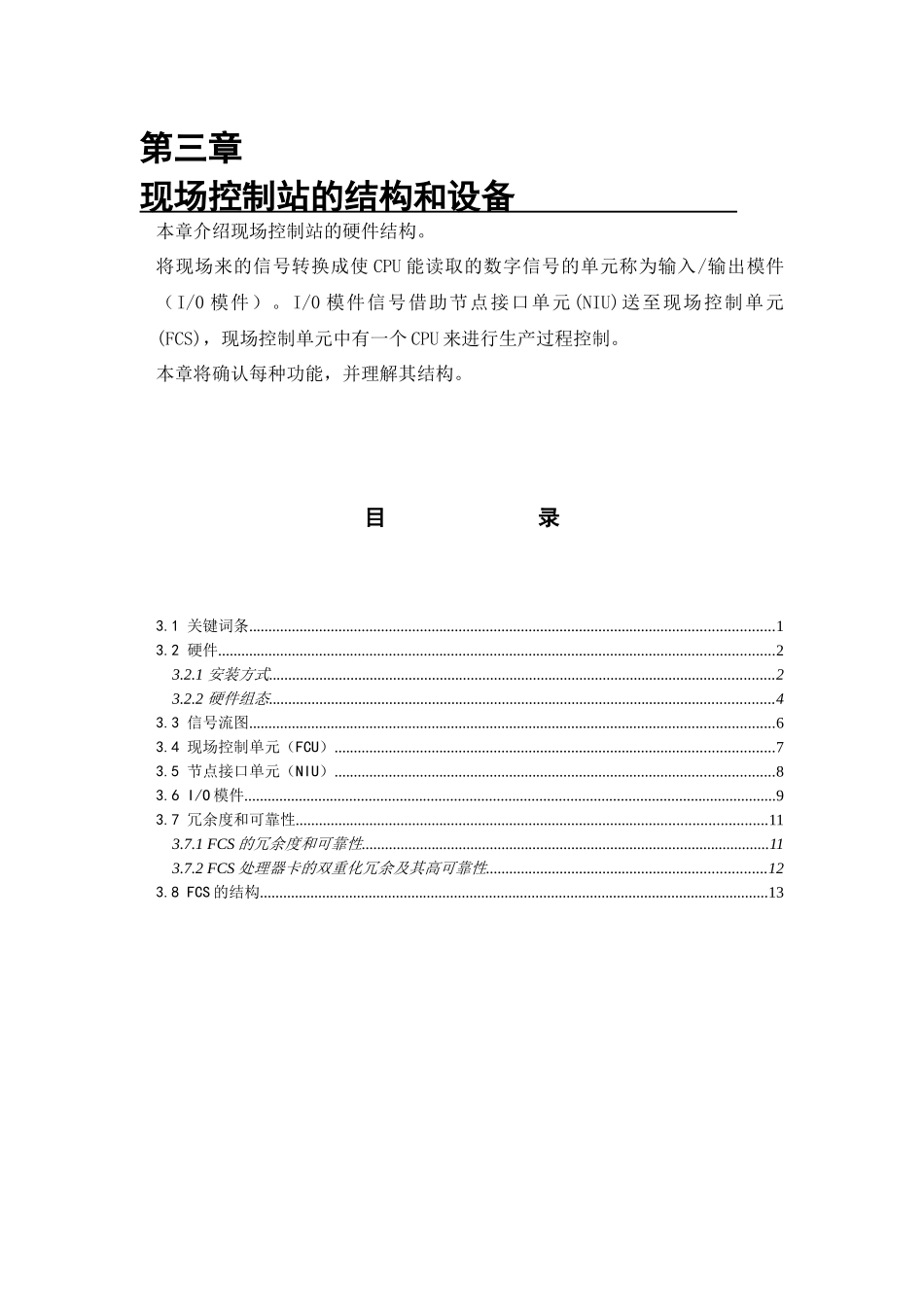

第三章现场控制站的结构和设备本章介绍现场控制站的硬件结构。将现场来的信号转换成使CPU能读取的数字信号的单元称为输入/输出模件（I/0模件）。I/0模件信号借助节点接口单元(NIU)送至现场控制单元(FCS)，现场控制单元中有一个CPU来进行生产过程控制。本章将确认每种功能，并理解其结构。目录3.1关键词条.......................................................................................................................................13.2硬件...............................................................................................................................................23.2.1安装方式..................................................................................................................................23.2.2硬件组态..................................................................................................................................43.3信号流图.......................................................................................................................................63.4现场控制单元（FCU）.................................................................................................................73.5节点接口单元（NIU）.................................................................................................................83.6I/O模件.........................................................................................................................................93.7冗余度和可靠性.........................................................................................................................113.7.1FCS的冗余度和可靠性.........................................................................................................113.7.2FCS处理器卡的双重化冗余及其高可靠性........................................................................123.8FCS的结构...................................................................................................................................133.1关键词条下列各条为本章中将研究的内容.（1）现场控制单元·························3.2（2）节点·····························3.2（3）FCU的信号流图·························3.4（4）输入/输出模件·························3.6（5）冗余度和可靠性························3.73.2硬件有8种形式的硬件可供选择，可从下列各项中选出最佳组合：功能:标准的或扩展的组态:单机或双重化冗余安装体:机柜或19″机架3.2.1安装方式1台FCU和多个节点安装在专用的机柜内，也可安装在通用的19″机架上。它们可自由地分开或组合，安装在机柜和机架上。例如：FCU和一些节点安装在机柜内，同时另一些节点安装在地仪表盘上的机架中。（1）机柜形FCS机柜形FCS正面：1台FCU和3个节点(1个节点最多可容纳4个I/O模件插槽)。背面：3个节点（1个节点最多可容纳5个I/O模件插槽）。用于安装节点机柜正面和背面总共可安装6个节点（每个节点中最多可安装5个I/O模件插槽）。（2）19″架装FCS组成：FCU安装用机架。节点安装用机架，每个机架中可安装2个插槽。I/O扩展形机架，每个可安装3个模件插槽。结构：19″机架。安装：仪表盘上；通用机柜中；本地表盘上。现场控制单元（FCS）在机架上的安装。图3.2FCS在机架上的安装3.2.2硬件组态FCS由一个现场控制单元（FCU），最多可由8个节点组成，由远程输入/输出总线（RIO总线）连接起来，如图3.3所示。现场控制单元（FCU）FCU为一个微处理器组件，完成FCS的控制和计算。节点（远程I/O单元）节点为一种信号处理...
