注塑工艺不良缺陷以及成因VIP专享VIP免费

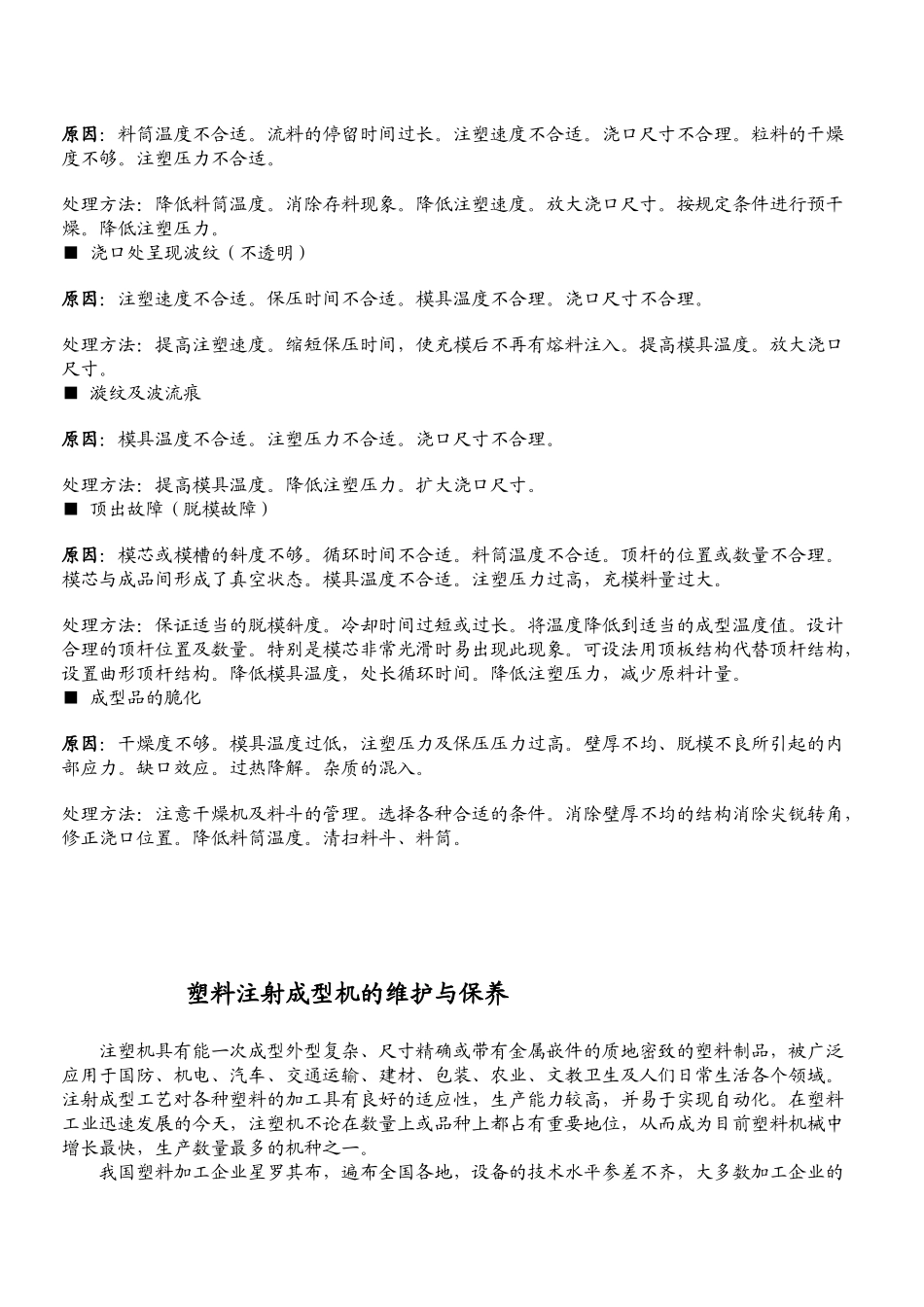

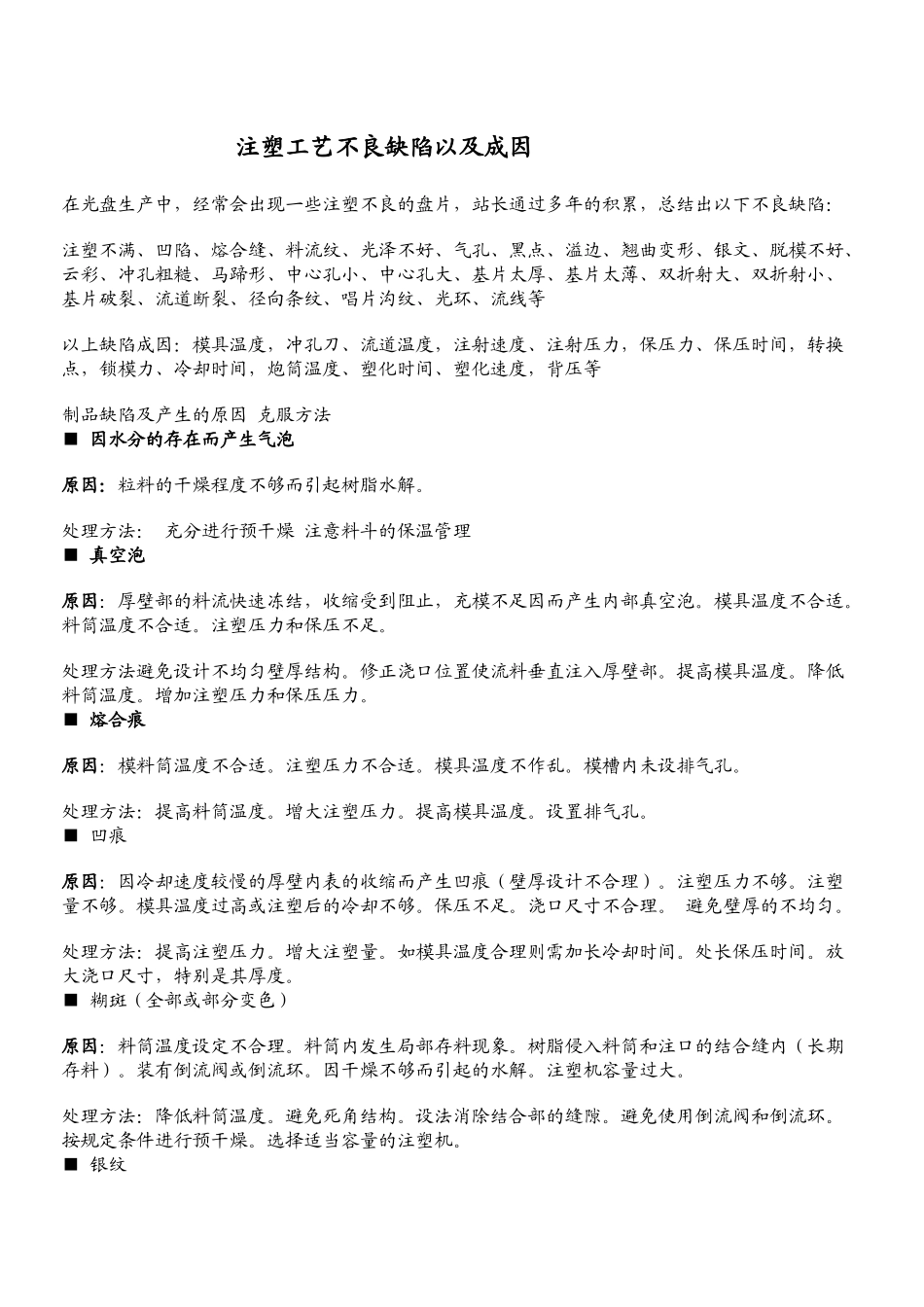

注塑工艺不良缺陷以及成因在光盘生产中，经常会出现一些注塑不良的盘片，站长通过多年的积累，总结出以下不良缺陷：注塑不满、凹陷、熔合缝、料流纹、光泽不好、气孔、黑点、溢边、翘曲变形、银文、脱模不好、云彩、冲孔粗糙、马蹄形、中心孔小、中心孔大、基片太厚、基片太薄、双折射大、双折射小、基片破裂、流道断裂、径向条纹、唱片沟纹、光环、流线等以上缺陷成因：模具温度，冲孔刀、流道温度，注射速度、注射压力，保压力、保压时间，转换点，锁模力、冷却时间，炮筒温度、塑化时间、塑化速度，背压等制品缺陷及产生的原因克服方法■因水分的存在而产生气泡原因：粒料的干燥程度不够而引起树脂水解。处理方法：充分进行预干燥注意料斗的保温管理■真空泡原因：厚壁部的料流快速冻结，收缩受到阻止，充模不足因而产生内部真空泡。模具温度不合适。料筒温度不合适。注塑压力和保压不足。处理方法避免设计不均匀壁厚结构。修正浇口位置使流料垂直注入厚壁部。提高模具温度。降低料筒温度。增加注塑压力和保压压力。■熔合痕原因：模料筒温度不合适。注塑压力不合适。模具温度不作乱。模槽内未设排气孔。处理方法：提高料筒温度。增大注塑压力。提高模具温度。设置排气孔。■凹痕原因：因冷却速度较慢的厚壁内表的收缩而产生凹痕（壁厚设计不合理）。注塑压力不够。注塑量不够。模具温度过高或注塑后的冷却不够。保压不足。浇口尺寸不合理。避免壁厚的不均匀。处理方法：提高注塑压力。增大注塑量。如模具温度合理则需加长冷却时间。处长保压时间。放大浇口尺寸，特别是其厚度。■糊斑（全部或部分变色）原因：料筒温度设定不合理。料筒内发生局部存料现象。树脂侵入料筒和注口的结合缝内（长期存料）。装有倒流阀或倒流环。因干燥不够而引起的水解。注塑机容量过大。处理方法：降低料筒温度。避免死角结构。设法消除结合部的缝隙。避免使用倒流阀和倒流环。按规定条件进行预干燥。选择适当容量的注塑机。■银纹原因：料筒温度不合适。流料的停留时间过长。注塑速度不合适。浇口尺寸不合理。粒料的干燥度不够。注塑压力不合适。处理方法：降低料筒温度。消除存料现象。降低注塑速度。放大浇口尺寸。按规定条件进行预干燥。降低注塑压力。■浇口处呈现波纹（不透明）原因：注塑速度不合适。保压时间不合适。模具温度不合理。浇口尺寸不合理。处理方法：提高注塑速度。缩短保压时间，使充模后不再有熔料注入。提高模具温度。放大浇口尺寸。■漩纹及波流痕原因：模具温度不合适。注塑压力不合适。浇口尺寸不合理。处理方法：提高模具温度。降低注塑压力。扩大浇口尺寸。■顶出故障（脱模故障）原因：模芯或模槽的斜度不够。循环时间不合适。料筒温度不合适。顶杆的位置或数量不合理。模芯与成品间形成了真空状态。模具温度不合适。注塑压力过高，充模料量过大。处理方法：保证适当的脱模斜度。冷却时间过短或过长。将温度降低到适当的成型温度值。设计合理的顶杆位置及数量。特别是模芯非常光滑时易出现此现象。可设法用顶板结构代替顶杆结构，设置曲形顶杆结构。降低模具温度，处长循环时间。降低注塑压力，减少原料计量。■成型品的脆化原因：干燥度不够。模具温度过低，注塑压力及保压压力过高。壁厚不均、脱模不良所引起的内部应力。缺口效应。过热降解。杂质的混入。处理方法：注意干燥机及料斗的管理。选择各种合适的条件。消除壁厚不均的结构消除尖锐转角，修正浇口位置。降低料筒温度。清扫料斗、料筒。塑料注射成型机的维护与保养注塑机具有能一次成型外型复杂、尺寸精确或带有金属嵌件的质地密致的塑料制品，被广泛应用于国防、机电、汽车、交通运输、建材、包装、农业、文教卫生及人们日常生活各个领域。注射成型工艺对各种塑料的加工具有良好的适应性，生产能力较高，并易于实现自动化。在塑料工业迅速发展的今天，注塑机不论在数量上或品种上都占有重要地位，从而成为目前塑料机械中增长最快，生产数量最多的机种之一。我国塑料加工企业星罗其布，遍布全国各地，设备的技术水平参差不齐，大多数加工企业的设备都需要技术改造。这几年来，我国塑机行业的技术进步十分显...
