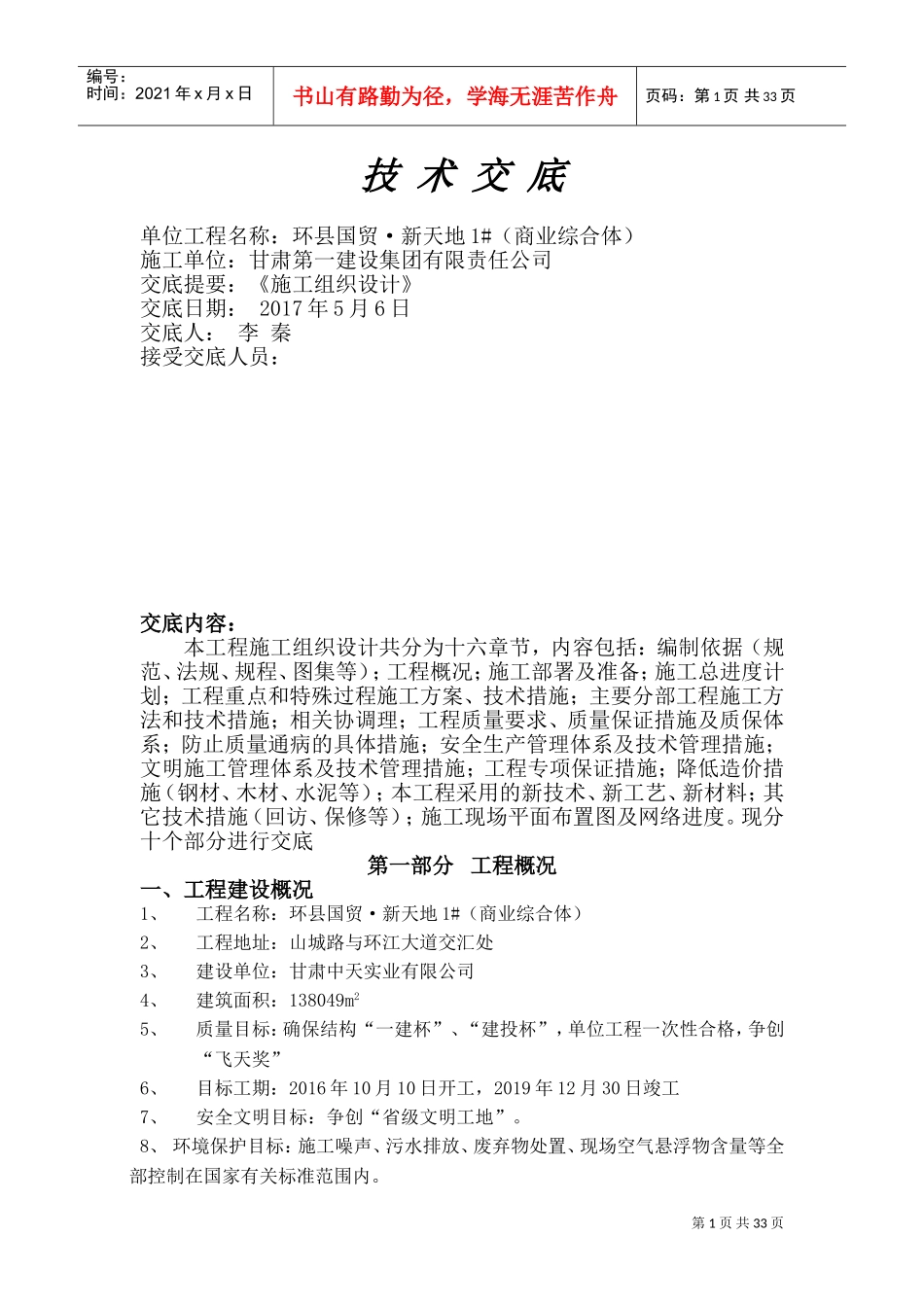

第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页技术交底单位工程名称：环县国贸·新天地1#（商业综合体）施工单位：甘肃第一建设集团有限责任公司交底提要：《施工组织设计》交底日期：2017年5月6日交底人：李秦接受交底人员：交底内容：本工程施工组织设计共分为十六章节，内容包括：编制依据（规范、法规、规程、图集等）；工程概况；施工部署及准备；施工总进度计划；工程重点和特殊过程施工方案、技术措施；主要分部工程施工方法和技术措施；相关协调理；工程质量要求、质量保证措施及质保体系；防止质量通病的具体措施；安全生产管理体系及技术管理措施；文明施工管理体系及技术管理措施；工程专项保证措施；降低造价措施（钢材、木材、水泥等）；本工程采用的新技术、新工艺、新材料；其它技术措施（回访、保修等）；施工现场平面布置图及网络进度。现分十个部分进行交底第一部分工程概况一、工程建设概况1、工程名称：环县国贸·新天地1#（商业综合体）2、工程地址：山城路与环江大道交汇处3、建设单位：甘肃中天实业有限公司4、建筑面积：138049m25、质量目标：确保结构“一建杯”、“建投杯”，单位工程一次性合格，争创“飞天奖”6、目标工期：2016年10月10日开工，2019年12月30日竣工7、安全文明目标：争创“省级文明工地”。8、环境保护目标：施工噪声、污水排放、废弃物处置、现场空气悬浮物含量等全部控制在国家有关标准范围内。第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页二、工程设计概况㈠、结构设计概况1、本工程建筑物为一类高层建筑，结构形式商业裙房为框架结构，酒店及公寓/办公为框架-核心筒结构。塔楼基础采用桩筏基础，裙房采用桩基承台，桩基为机械钻孔灌注桩，抗震设防类别为群楼为乙类，塔楼（酒店、公寓）一~五层为乙类，六层及以上为丙类。抗震设防烈度为七度，结构安全等级为二级。地下室防水等级为I级，抗渗等级为S6。填充墙砌筑等级为B级，地基基础设计等级为甲级。2、主要结构材料(1)、垫层：C20混泥土基础：C40混凝土裙楼部分：商业裙房墙、柱梁、板其余构件商业裙房墙、柱梁、板其余构件基础顶~-0.100C40C40C3010.100～15.200C35C30C30-0.100～5.000C40C35C3015.300以上C30C30C305.000～10.100C35C35C30塔楼部分：酒店墙、柱梁、板其余构件公寓墙、柱梁、板其余构件基础顶～15.200C50C40C30基础顶～15.500C50C40C3015.200～30.200C50C35C3015.500～30.500C50C35C3030.200～44.600C50C35C3030.500～43.300C50C35C3044.600～59.000C45C30C3043.300～56.100C45C30C3059.000～73.400C40C30C3056.100～68.900C40C30C3073.400～84.200C35C30C3068.900～81.700C35C30C3084.200以上C30C30C3081.700以上C30C30C30（2）钢筋：钢筋采用HPB300、HRB400。钢筋的屈服强度实测值与钢筋强度标准值的比值不大于1.30，钢筋的抗拉强度实测值与屈服强度实测值的比值不小于1.25，钢筋在最大力下的总伸长率实测值不应小于9%。钢筋强度标准值必须具有不小于95%的保证率。（3）钢板采用Q235-B，Q345-B钢。（4）吊钩、吊环均采用HPB300级钢筋，不得采用冷加工钢筋。3、钢筋连接要求：（1）墙（暗柱）及柱子纵筋HRB400级钢筋直径≥16的宜采用机械连接；框架梁钢筋直径＜22的采用单面搭接焊，直径≥22的采用机械连接；筏板受力钢筋采用第3页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共33页机械连接。机械连接的钢筋性能要求应符合JGJ107-2016的相关要求。（2）梁纵筋可采用机械连接或焊接接头，相邻的搭接接头位置应相互错开，梁受力钢筋的接头位置在受力较小处，梁上部钢筋在跨中附近，下部钢筋在支座处搭接，搭接长度范围内箍筋间距不应大于100，受拉钢筋接头面积百分率不宜大于25%；（3）柱子纵筋采用机械连接时，相邻的焊接接头位置应相互错开，从任一接头中心至35d的区域范围内，纵向受力钢筋的接头百分率，不应大于50%；采用焊接接头时，相邻的焊接接头应相互错开，从任一接头中心至35d且不小于500的区域范围内，纵向受力钢筋的焊接接头面积百分...
