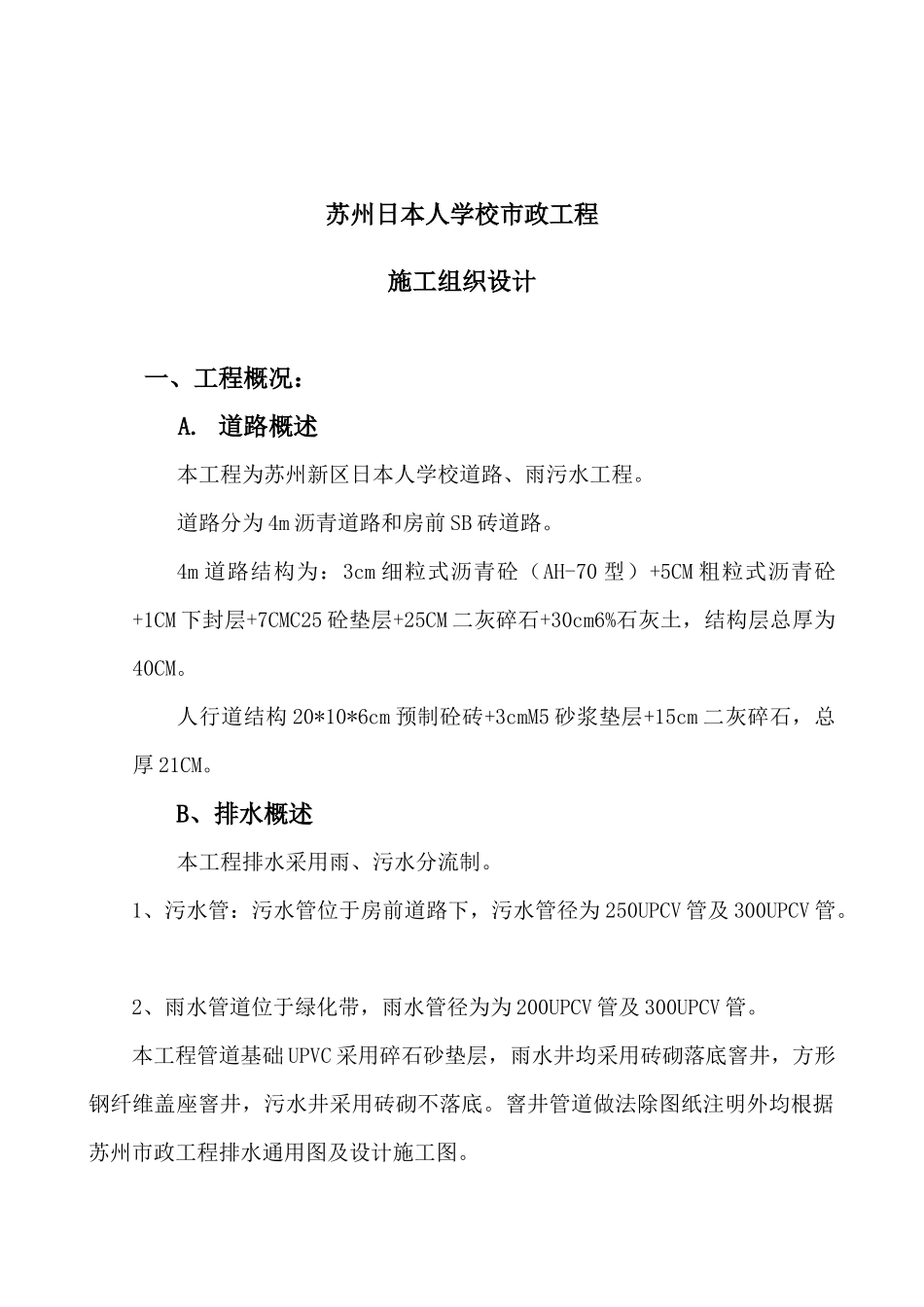

苏州日本人学校市政工程施工组织设计一、工程概况：A.道路概述本工程为苏州新区日本人学校道路、雨污水工程。道路分为4m沥青道路和房前SB砖道路。4m道路结构为：3cm细粒式沥青砼（AH-70型）+5CM粗粒式沥青砼+1CM下封层+7CMC25砼垫层+25CM二灰碎石+30cm6%石灰土，结构层总厚为40CM。人行道结构20*10*6cm预制砼砖+3cmM5砂浆垫层+15cm二灰碎石，总厚21CM。B、排水概述本工程排水采用雨、污水分流制。1、污水管：污水管位于房前道路下，污水管径为250UPCV管及300UPCV管。2、雨水管道位于绿化带，雨水管径为为200UPCV管及300UPCV管。本工程管道基础UPVC采用碎石砂垫层，雨水井均采用砖砌落底窨井，方形钢纤维盖座窨井，污水井采用砖砌不落底。窨井管道做法除图纸注明外均根据苏州市政工程排水通用图及设计施工图。第2页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共43页本工程建设单位：苏州新港建设集团有限公司设计单位：北京中铁工建筑工程设计院质量等级：合格建设单位对工程工期要求，施工日历天为62天，工期较紧。为此在规定的日历天内本公司要采取积极的措施，保质、保量、按期完成本工程。二、施工方案及施工程序由于本工程工期在业主规定的工期内进行，本工程采用同步、多作业面的施工方法进行施工，在分项工程中均采用流水作业程序进行施工，其方案如下：1、分项工程施工程序：挖土沥青道路路床整理挖沟槽土方房前道路二灰碎石沥青道路二灰随时二灰碎石管道基础房前道路平侧石平侧石排管房前道路砼垫层机动车道粗粒沥青砼接口房前道路砂浆垫层第3页共43页第2页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共43页首先进行本工程路基土方后进行路面施工。本工程以先完成4m道路而随后完成房前道路的施工顺序，管道工程穿插其中。三、施工方法及技术措施施工准备工作：1、组织施工人员进场，根据甲方认可的临时设施位置，搭设临时工棚或安置临时用房及后勤生活，办公用房等有关设施，确定材料堆场和设备停置的地方，接好本工程，生活用电、用水，安装好用电安全闸漏电开关等保护装置＜详见施工平面布置图＞。2、组织施工技术人员进行BM水准点复测工作，并且增设临时BM点及平面控制桩，经复测确认后根据设计图纸进行放线、放样。根据所提供的原始平面控制网点的等级相应的测量规范的要求，用LeicaTC905L全站仪(2mm+2ppm、2")，按原始平面控制网点的网形对原始平面控制网点进行复测，并按测量规范的要求进行严密平差。将复测成果报业主或监理。如复测后发现原始平面控制网点发生位移或原始平面控制网点的实际精度达不到相应的测量规范要求，应立即将测量记录、计算方法及计算成果报业主或监理，待业主或监理重新提供原始平面控制网点，按上述方法进行复测，直至原始平面控制网点的精度满足其相应的测量规范要求。2-1原始高程控制网点的复测机动车道细粒沥青砼回填房前道路SB砼砖第4页共43页第3页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共43页根据所提供的原始高程控制网点的等级相应的测量规范的要求，用LeicaNA2水准仪，按原始高程控制网点对原始高程控制网点进行复测，并按测量规范的要求进行严密平差。将复测成果报业主或监理。如复测后发现原始高程控制网点发生沉降或原始高程控制网点的实际精度达不到相应的测量规范要求，应立即将测量记录、计算方法及计算成果报业主或监理，待业主或监理重新提供原始高程控制网点，按上述方法进行复测，直至原始高程控制网点的精度满足其相应的测量规范要求。2-2.首级控制网点的布设：2-2-1首级平面控制网点的布设根据施工现场的具体地形及施工便道的布置情况，按一级导线的测量规范要求在拟建的路桥的左侧或右侧50～100m、间隔平均距离为100m~350M埋设首级平面控制网点。埋设方法：用砼埋设预先在顶部加工好“十”字丝的Ø25螺纹钢筋。埋设好1～2周后，首级平面控制网点基本稳定，开始用LeicaTC905L全站仪按一级导线的测量.规范要求进行首级平面控制网点的观测，认真作好记录。对首级平面控制网点观测成果进行严密平差，并编制首级平面控制...
