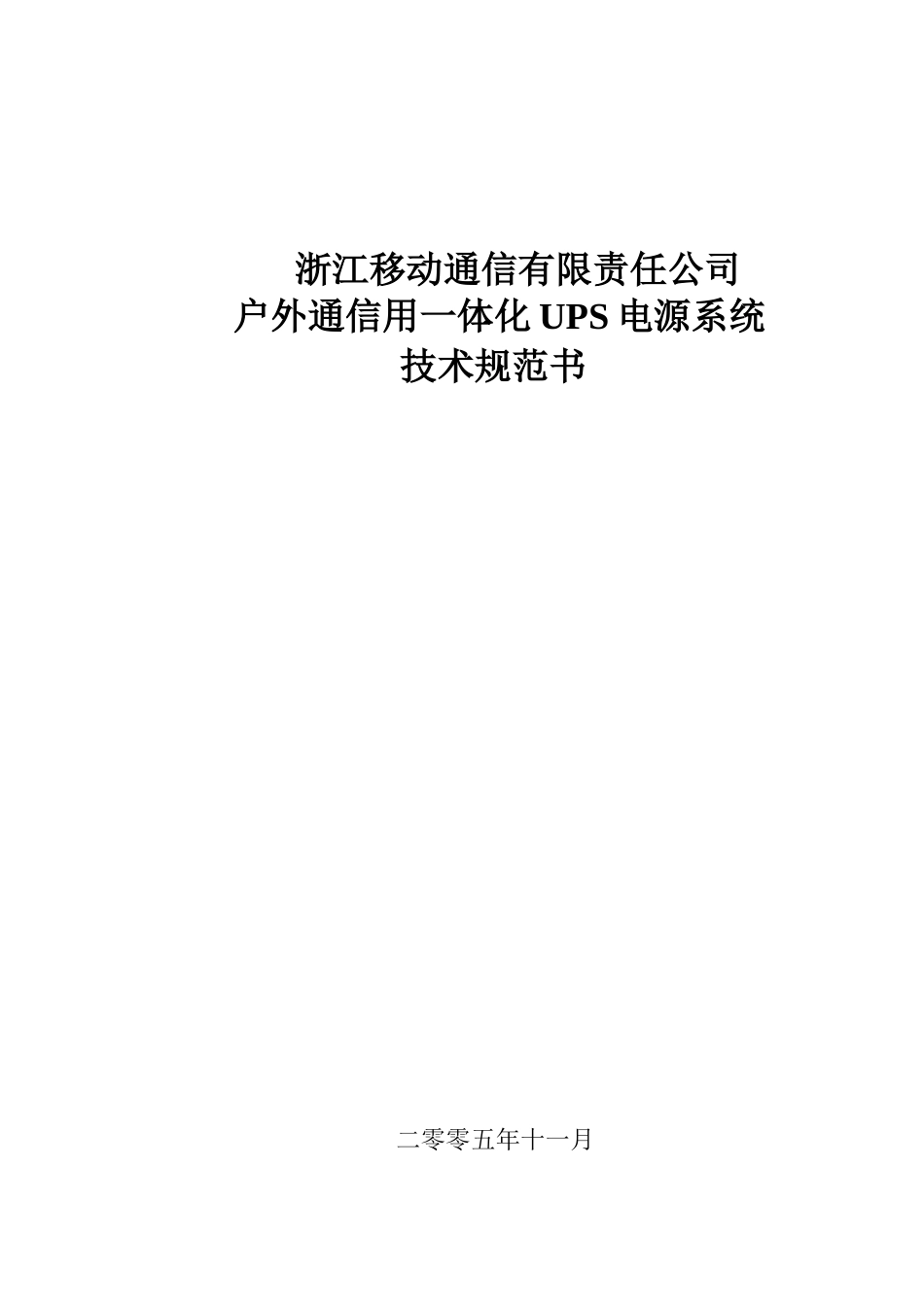

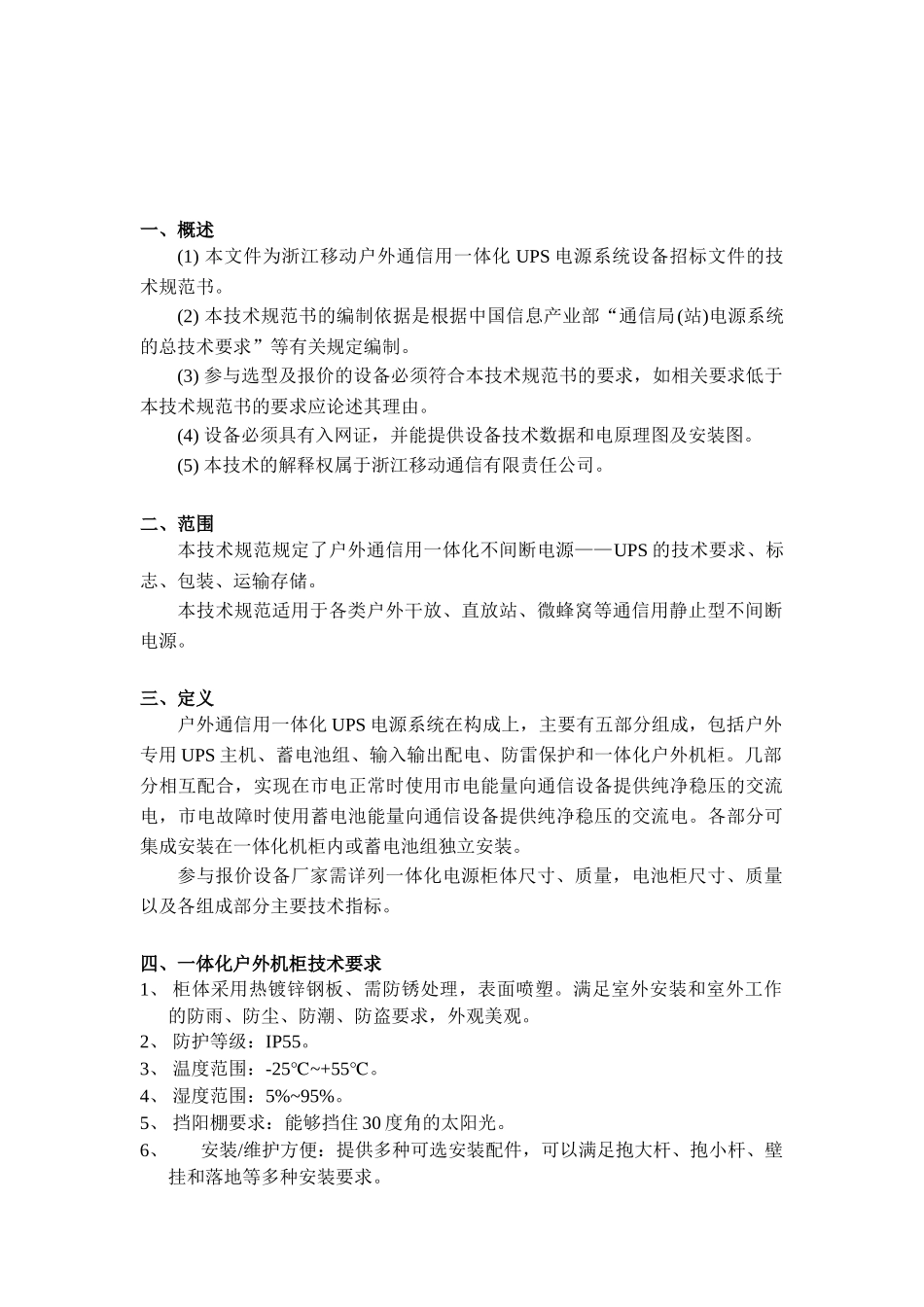

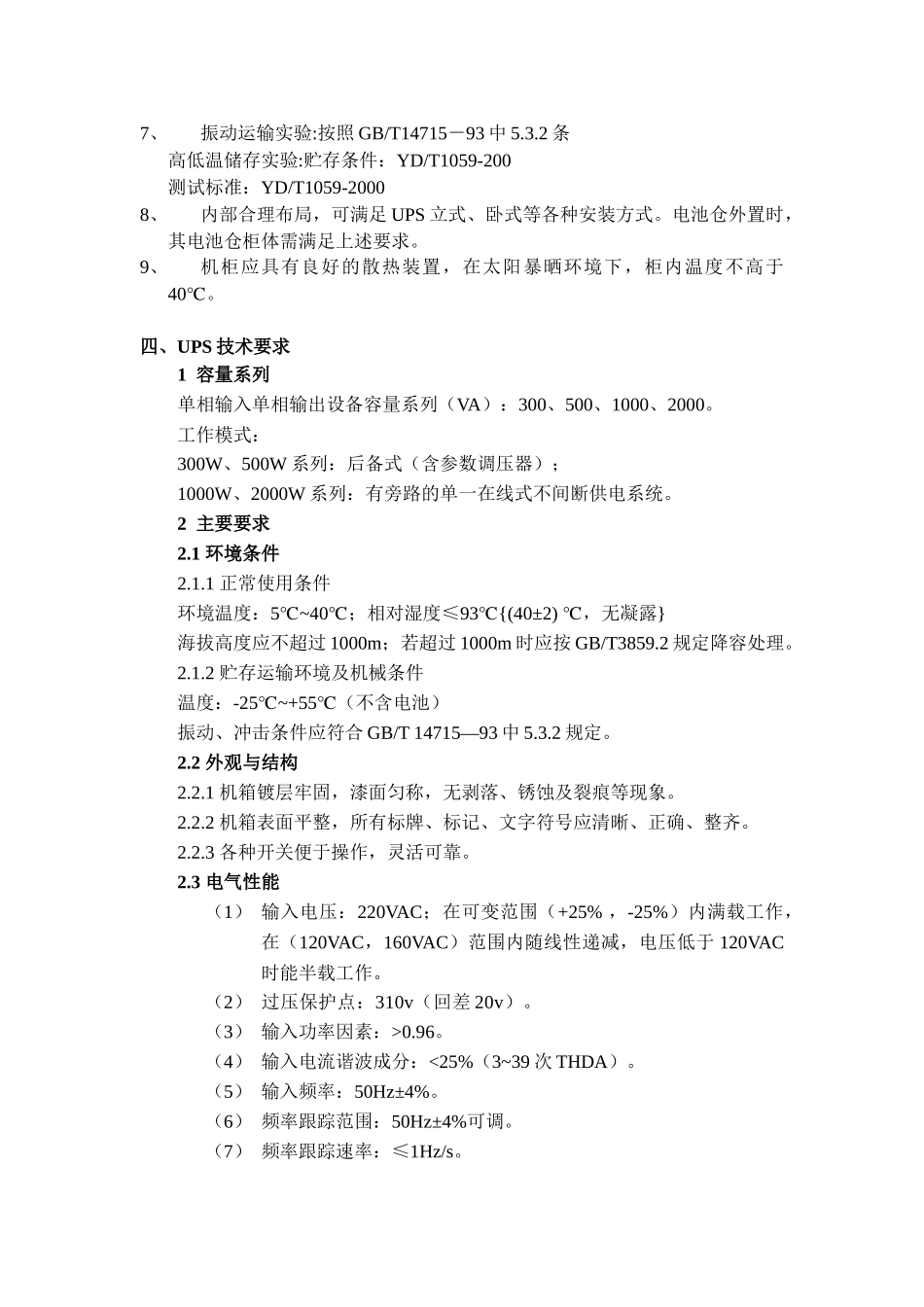

浙江移动通信有限责任公司户外通信用一体化UPS电源系统技术规范书二零零五年十一月一、概述(1)本文件为浙江移动户外通信用一体化UPS电源系统设备招标文件的技术规范书。(2)本技术规范书的编制依据是根据中国信息产业部“通信局(站)电源系统的总技术要求”等有关规定编制。(3)参与选型及报价的设备必须符合本技术规范书的要求，如相关要求低于本技术规范书的要求应论述其理由。(4)设备必须具有入网证，并能提供设备技术数据和电原理图及安装图。(5)本技术的解释权属于浙江移动通信有限责任公司。二、范围本技术规范规定了户外通信用一体化不间断电源——UPS的技术要求、标志、包装、运输存储。本技术规范适用于各类户外干放、直放站、微蜂窝等通信用静止型不间断电源。三、定义户外通信用一体化UPS电源系统在构成上，主要有五部分组成，包括户外专用UPS主机、蓄电池组、输入输出配电、防雷保护和一体化户外机柜。几部分相互配合，实现在市电正常时使用市电能量向通信设备提供纯净稳压的交流电，市电故障时使用蓄电池能量向通信设备提供纯净稳压的交流电。各部分可集成安装在一体化机柜内或蓄电池组独立安装。参与报价设备厂家需详列一体化电源柜体尺寸、质量，电池柜尺寸、质量以及各组成部分主要技术指标。四、一体化户外机柜技术要求1、柜体采用热镀锌钢板、需防锈处理，表面喷塑。满足室外安装和室外工作的防雨、防尘、防潮、防盗要求，外观美观。2、防护等级：IP55。3、温度范围：-25~+55℃℃。4、湿度范围：5%~95%。5、挡阳棚要求：能够挡住30度角的太阳光。6、安装/维护方便：提供多种可选安装配件，可以满足抱大杆、抱小杆、壁挂和落地等多种安装要求。7、振动运输实验:按照GB/T14715－93中5.3.2条高低温储存实验:贮存条件：YD/T1059-200测试标准：YD/T1059-20008、内部合理布局，可满足UPS立式、卧式等各种安装方式。电池仓外置时，其电池仓柜体需满足上述要求。9、机柜应具有良好的散热装置，在太阳暴晒环境下，柜内温度不高于40℃。四、UPS技术要求1容量系列单相输入单相输出设备容量系列（VA）：300、500、1000、2000。工作模式：300W、500W系列：后备式（含参数调压器）；1000W、2000W系列：有旁路的单一在线式不间断供电系统。2主要要求2.1环境条件2.1.1正常使用条件环境温度：5~40℃℃；相对湿度≤93{(40±2)℃℃，无凝露}海拔高度应不超过1000m；若超过1000m时应按GB/T3859.2规定降容处理。2.1.2贮存运输环境及机械条件温度：-25~+55℃℃（不含电池）振动、冲击条件应符合GB/T14715—93中5.3.2规定。2.2外观与结构2.2.1机箱镀层牢固，漆面匀称，无剥落、锈蚀及裂痕等现象。2.2.2机箱表面平整，所有标牌、标记、文字符号应清晰、正确、整齐。2.2.3各种开关便于操作，灵活可靠。2.3电气性能（1）输入电压：220VAC；在可变范围（+25%，-25%）内满载工作，在（120VAC，160VAC）范围内随线性递减，电压低于120VAC时能半载工作。（2）过压保护点：310v（回差20v）。（3）输入功率因素：>0.96。（4）输入电流谐波成分：<25%（3~39次THDA）。（5）输入频率：50Hz±4%。（6）频率跟踪范围：50Hz±4%可调。（7）频率跟踪速率：≤1Hz/s。（8）输出电压稳压精度：±2%。（9）旁路频率在50Hz10％范围内时，输出跟踪旁路频率，相位差小于3度；电池工作时，输出频率固定为50Hz≤0.2％。（10）输出波形失真度：≤3%（线性负载）；5%（非线性负载）。（11）输出电压不平衡度：≤5%。（12）动态电压瞬变范围：±5%。（13）瞬变响应恢复时间：≤60ms。（14）市电电池切换时间：<4ms。（15）旁路逆变切换时间：<4ms。（16）电源效率：≥87%（满载）。（17）输出功率因素：0.7。（18）输出电流峰值系数：≥3:1。（19）过载能力：3min（102~125%）；10s（125~150%）；200ms（大于150%）。（20）噪声（1m）：<50dB(A)。2.4电磁兼容限值2.4.1传导干扰在150kHz～30MHz频段内，系统电源线上的传导干扰电平应符合YD/T983—1998中5.1表2中规定的限值。2.4.2在30～1000MHz频段内系统的电磁辐射干扰电压电平应符合YD/T983—1998中5.2表4中规定的限值。2.4.3抗干扰性能要求应符合YD/T983—1998中...
