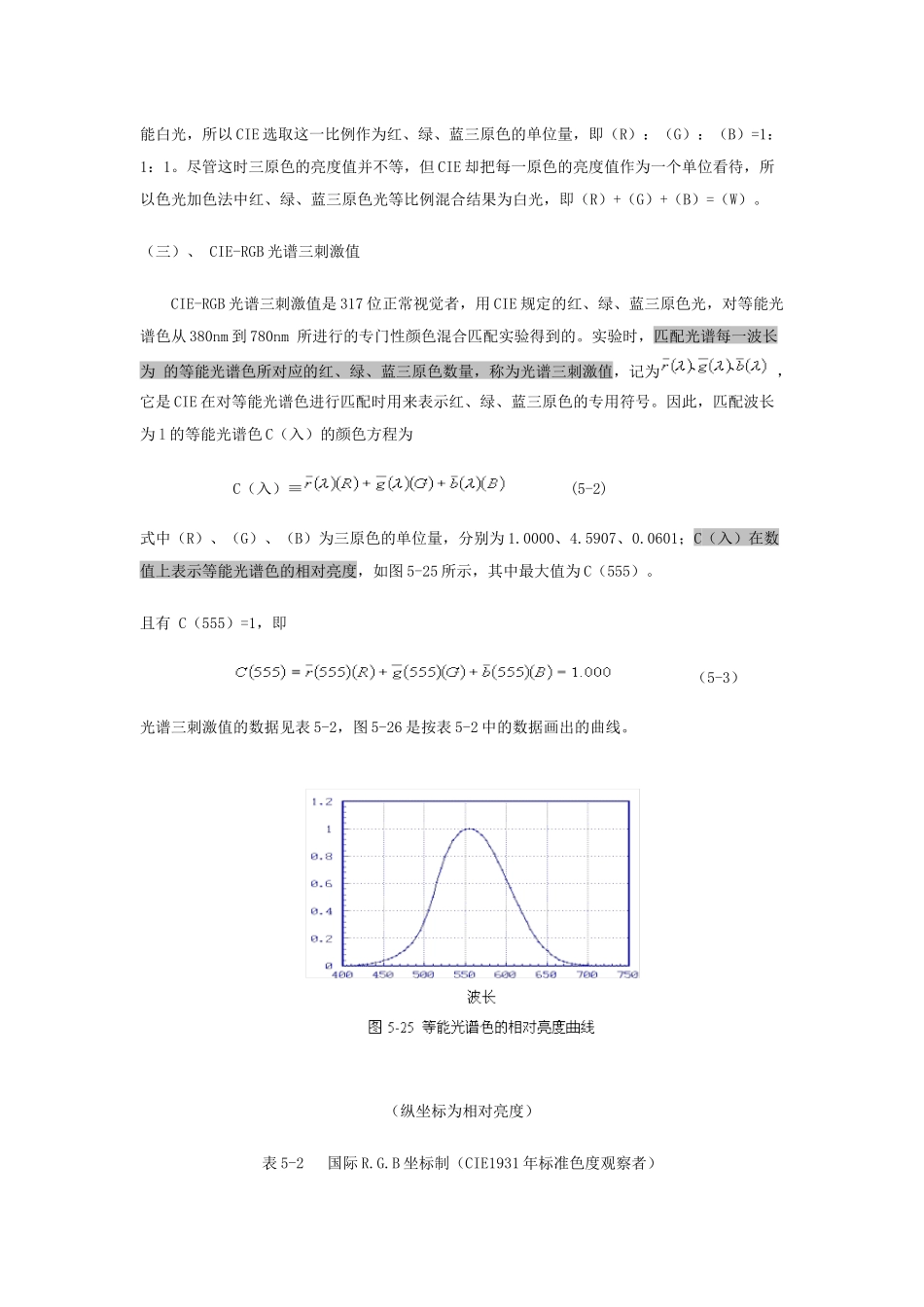

第四节CIE标准色度学系统一、CIE1931RGB真实三原色表色系统一）、颜色匹配实验把两个颜色调整到视觉相同的方法叫颜色匹配，颜色匹配实验是利用色光加色来实现的。图5-24中左方是一块白色屏幕，上方为红R、绿G、蓝B三原色光，下方为待配色光C，三原色光照射白屏幕的上半部，待配色光照射白屏幕的下半部，白屏幕上下两部分用一黑挡屏隔开，由白屏幕反射出来的光通过小孔抵达右方观察者的眼内。人眼看到的视场如图右下方所示，视场范围在2°左右，被分成两部分。图右上方还有一束光，照射在小孔周围的背景白版上，使视场周围有一圈色光做为背景。在此实验装置上可以进行一系列的颜色匹配实验。待配色光可以通过调节上方三原色的强度来混合形成，当视场中的两部分色光相同时，视场中的分界线消失，两部分合为同一视场，此时认为待配色光的光色与三原色光的混合光色达到色匹配。不同的待配色光达到匹配时三原色光亮度不同，可用颜色方程表示：C=R（R）+G（G）+B（B）（5-1）式中C表示待配色光；（R）、（G）、（B）代表产生混合色的红、绿、蓝三原色的单位量；R、G、B分别为匹配待配色所需要的红、绿、蓝三原色的数量，称为三刺激值；“o”表示视觉上相等，即颜色匹配。图5-24颜色匹配实验（二）、三原色的单位量国际照明委员会（CIE）规定红、绿、蓝三原色的波长分别为700nm、546.1nm、435.8nm，在颜色匹配实验中，当这三原色光的相对亮度比例为1.0000：4.5907：0.0601时就能匹配出等能白光，所以CIE选取这一比例作为红、绿、蓝三原色的单位量，即（R）：（G）：（B）=1：1：1。尽管这时三原色的亮度值并不等，但CIE却把每一原色的亮度值作为一个单位看待，所以色光加色法中红、绿、蓝三原色光等比例混合结果为白光，即（R）+（G）+（B）=（W）。（三）、CIE-RGB光谱三刺激值CIE-RGB光谱三刺激值是317位正常视觉者，用CIE规定的红、绿、蓝三原色光，对等能光谱色从380nm到780nm所进行的专门性颜色混合匹配实验得到的。实验时，匹配光谱每一波长为的等能光谱色所对应的红、绿、蓝三原色数量，称为光谱三刺激值，记为，它是CIE在对等能光谱色进行匹配时用来表示红、绿、蓝三原色的专用符号。因此，匹配波长为l的等能光谱色C（入）的颜色方程为C（入）≡(5-2)式中（R）、（G）、（B）为三原色的单位量，分别为1.0000、4.5907、0.0601；C（入）在数值上表示等能光谱色的相对亮度，如图5-25所示，其中最大值为C（555）。且有C（555）=1，即（5-3）光谱三刺激值的数据见表5-2，图5-26是按表5-2中的数据画出的曲线。（纵坐标为相对亮度）表5-2国际R.G.B坐标制（CIE1931年标准色度观察者）l（毫微米）光谱三刺激值色度坐标r（l）g（l）b（l）3800.00003-0.000010.001170.0272-0.01150.98433850.00005-0.000020.001890.0268-0.01140.98463900.00010-0.000040.003590.0263-0.01140.98513950.00017-0.000070.006470.0256-0.01130.98574000.00030-0.000140.012140.0247-0.01120.98654050.00047-0.000220.019690.0237-0.01110.98744100.00084-0.000410.037070.0225-0.01090.98844150.00139-0.000700.066370.0207-0.01040.98974200.00211-0.001100.115410.0181-0.00940.99134250.00266-0.001430.185750.0142-0.00760.99344300.00218-0.001190.247690.0088-0.00480.99604350.00036-0.000210.290120.0012-0.00070.9995440-0.002610.001490.31228-0.00840.00481.0036445-0.006730.003790.31860-0.02130.01201.0093450-0.012130.006780.31670-0.03900.02181.0172455-0.018740.010460.31166-0.06180.03451.0273460-0.026080.014850.29821-0.09090.05171.0392465-0.033240.019770.27295-0.12810.07621.0519470-0.039330.025380.22991-0.18210.11751.0646475-0.044710.031830.18592-0.25840.18401.0744480-0.049390.039140.14494-0.36670.29061.0761485-0.053640.047130.10968-0.52000.45681.0632490-0.058140.056890.08257-0.71500.69961.0154495-0.064140.069480.06246-0.94591.02470.9212500-0.071730.085360.04776-1.16851.39050.7780505-0.081200.105930.03688-1.31821.71950.5987510-0.089010.128600.0...
