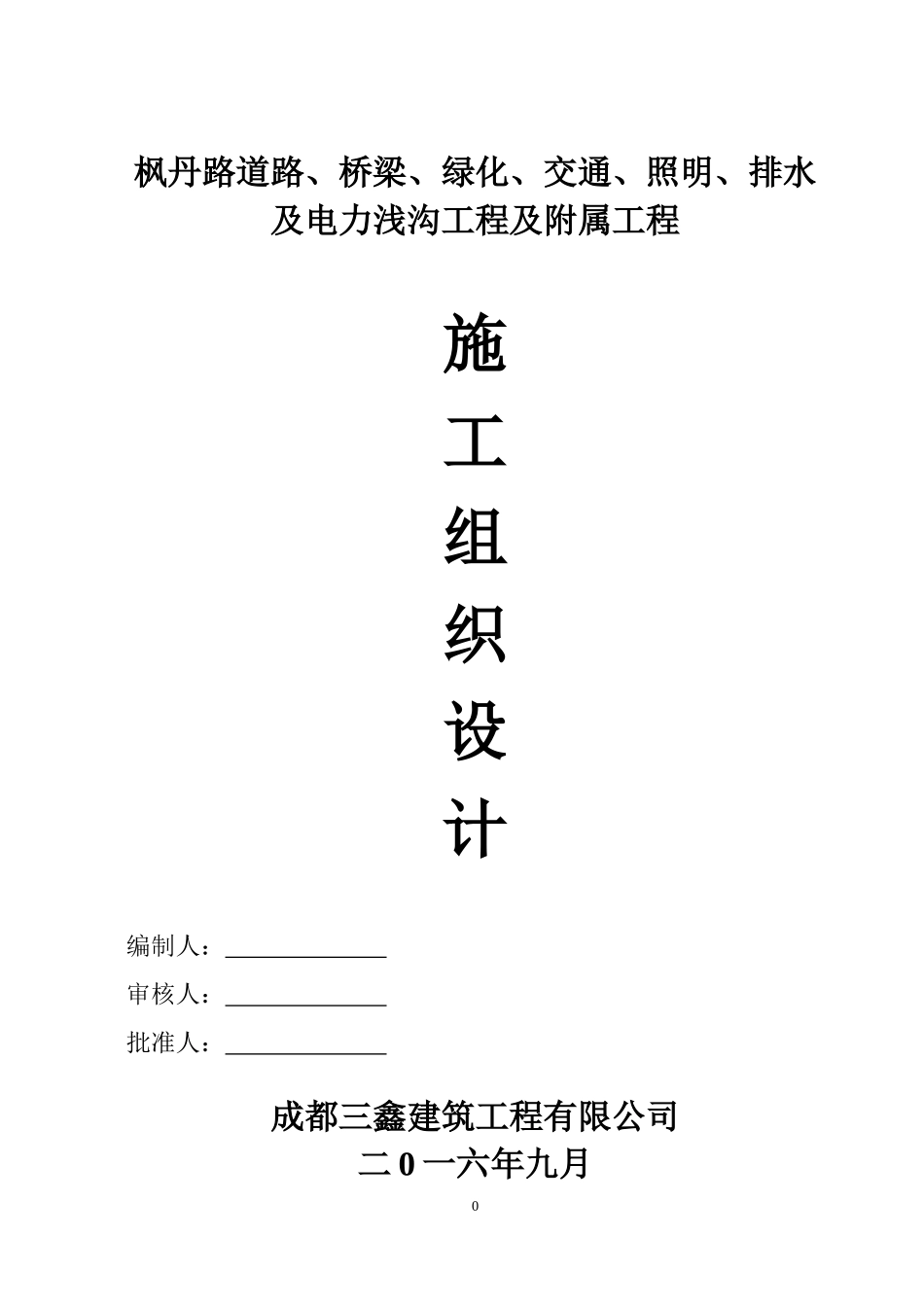

枫丹路道路、桥梁、绿化、交通、照明、排水及电力浅沟工程及附属工程施工组织设计编制人：审核人：批准人：成都三鑫建筑工程有限公司二0一六年九月0目录第一章综合说明一、工程概况二、编制依据三、总体目标第二章组织机构一、施工组织机构的建立二、施工组织机构高效运作保障措施第三章现场总平面布置一、施工总平面布置二、施工现场用电三、施工用水第四章施工方案与技术措施一、场地清理及拆除工程二、施工测量三、管道沟槽土方开挖施工方案四、排水管道施工方案五、路基施工方案六、级配碎石层施工方案七、水泥稳定碎石层施工方案八、沥青混凝土路面施工1九人行道及附属工程施工方案十电力浅沟工程施工方案十一绿化工程施工方案十二照明施工方案十三、交通工程施工方案第五章质量管理体系与措施一、施工前控制二、施工过程中控制三、最终检验控制四、质量事故或不合格品的处理五、保证本工程质量措施第六章工程进度计划与措施一施工总进度计划编制原则二工期保证措施第七章安全管理体系与措施一、安全方针和总体目标二、组织机构三、安全职责四、安全保证体系五安全保证措施六、应急响应第八章文明施工管理体系与措施2一、文明施工措施二、工作制度三、管理规定第九章环境保护和职业健康体系与措施一、环境保护措施二重大环境因素的控制三、医疗和卫生四、精神文明建设及综合治理附图表：拟投入本项目主要机械设备表劳动力计划表施工总平面布置图工程进度计划横道图3第4页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共73页第一章综合说明一、工程概况本工程位于成都成华区二仙桥片区，工程内容包括道路、桥梁、交通、绿化、排水、照明、电力浅沟等工程。1、道路工程：道路起点接现状二仙桥东路为00+00，终点至现状建设南路为06+39.129，施工桩号为：2+00～6+39.129，红线宽40m（3.0m人行道+4.5m非机动车道+2.0m隔离道+21m主车道+2.0m隔离道+4.5m非机动车道3.0m人行道，全长439.129米。其中主车行道结构为：上面层4cm厚SMA-13细粒式沥青马蹄脂碎石混凝土+中面层6cm厚AC-20C型中粒式沥青混凝土+下面层+8cm厚AC-20C型中粒式沥青混凝土+上基层25cm厚5%水泥稳定碎石+下基层25cm厚4%水泥稳定碎石+20cm厚级配碎石垫层。非机动车道结构为:上面层5cm厚SMA-13细粒式沥青马蹄脂碎石混凝土+下面层+7cm厚AC-20C型中粒式沥青混凝土+上基层20cm厚5%水泥稳定碎石+下基层20cm厚4%水泥稳定碎石+20cm厚级配碎石垫层。在沥青面层各层间、路缘石、平石、雨水进水井、检查井等构筑物与沥青混合料接触面都应设黏层。黏层沥青可用改性乳化沥青。上基层顶面必须喷洒透油层，透油层采用6mm改性沥青（ES-2）稀浆封层。人行道结构为：6cm厚C20仿石材砼砖+3cm厚M7.5砂浆+20cm厚5%水泥稳定碎石基层。2、排水工程：第5页共73页第4页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共73页雨水管道位于规中以西11.5m处及规中以东11.5m处，污水管线位于规中以西8.5m处，雨水排入现状4.8m*2.5m的方家沟，该方沟转输排入沙河；雨水管径d800~d1600，管道坡度i=0.002。污水根据设计自北向南排向规划道路,污水管径d800~d1200,管道坡度i=0.002～i=0.007。3、电力浅沟工程：（1）本工程设计电力浅沟为道路两侧规中以西19.4m处及规中以东19.4m处两条，规模为1000X1000预制U型槽，交叉口过街排管形式为3排12孔￠150排管。电压等级为10KV的电力电缆。（2）位于车道上电力井盖采用φ800重型专用双层铸铁井盖[参照国标97S501-2φ800(ZQ)重型球墨铸铁井盖(A)执行]，内盖采用δ=10mm钢板。4、绿化工程：本工程；(1)道路两侧为3.0m宽人行道道树，采用植物为香樟树，要求胸径≥15cm，冠径≥350cm,高度≥600cm，间距8米,采用C15混凝土成品树池盖板。(2)中间机非隔离带采用乔木、灌木、混播草皮进行混合种植。5、照明工程：本工程10千伏电源由城市电网引入TM-01箱变。由箱变引入明装配电箱AL-01，AL-01配电箱馈出N1、N2、N3N4四个照明回路至各灯具供电半径不超过600米，电源电压采用380/220V，本工程照明负荷等级三级负荷，采用三相五线制供电方法第6页共73页第5页共73页编...
