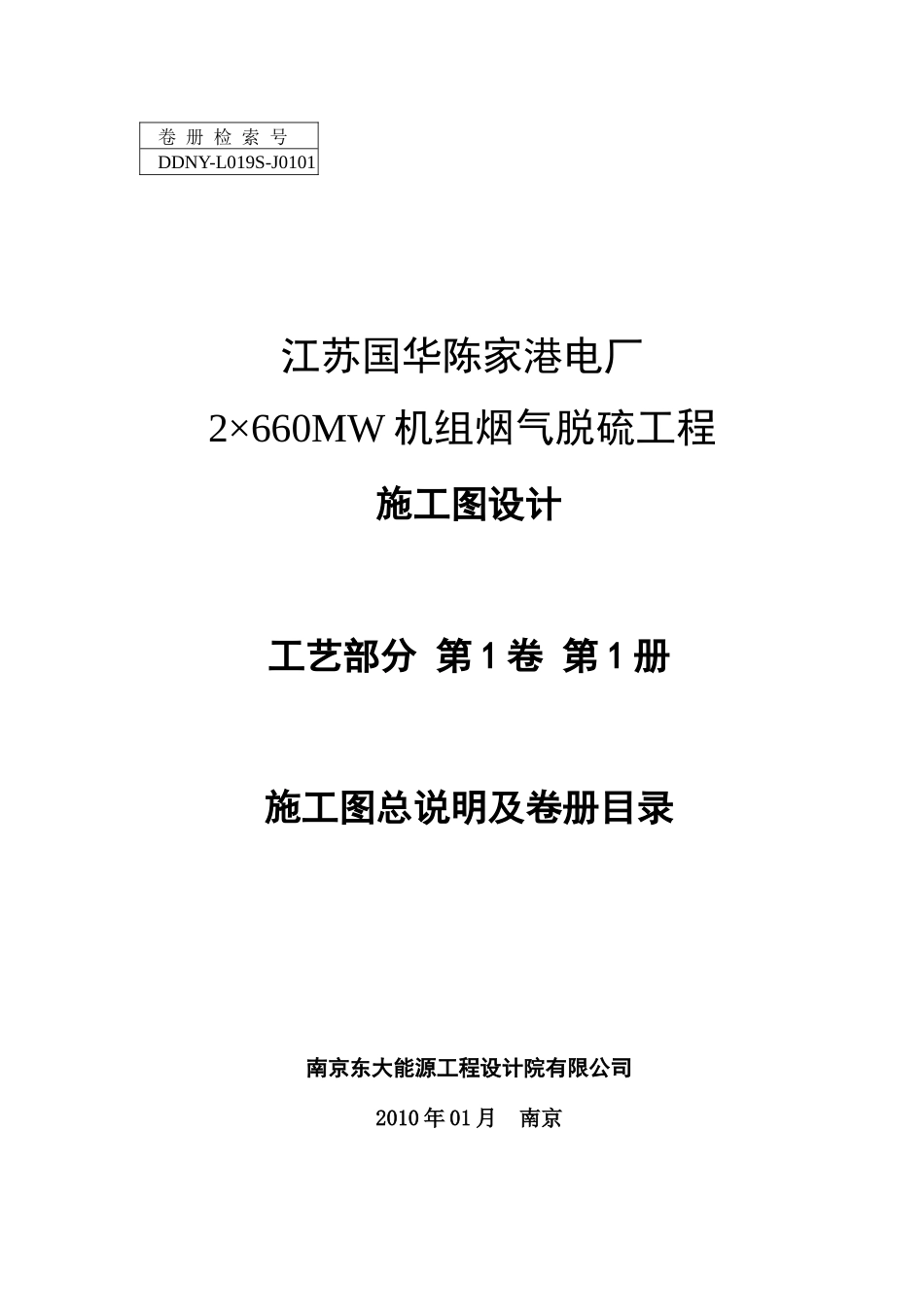

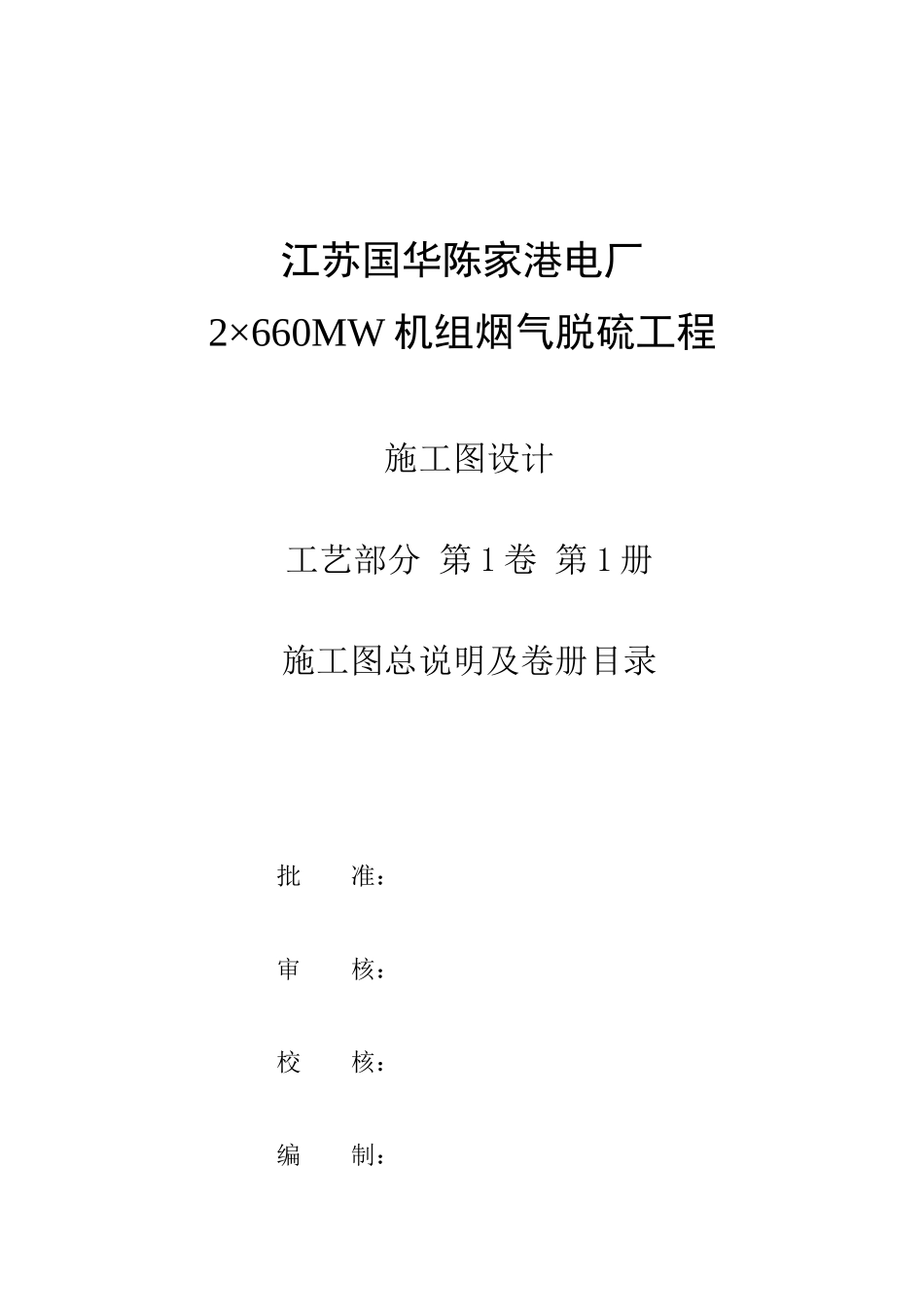

卷册检索号DDNY-L019S-J0101江苏国华陈家港电厂2×660MW机组烟气脱硫工程施工图设计工艺部分第1卷第1册施工图总说明及卷册目录南京东大能源工程设计院有限公司2010年01月南京江苏国华陈家港电厂2×660MW机组烟气脱硫工程施工图设计工艺部分第1卷第1册施工图总说明及卷册目录批准：审核：校核：编制：江苏国华陈家港电厂2X660MW机组烟气脱硫第一卷第一册施工图总说明及卷册目录目录1概述.............................................................................................................................12设计依据及设计基础数据.........................................................................................12.1设计依据.................................................................................................................12.2设计基础数据.........................................................................................................13主要设计原则.............................................................................................................24设计范围.....................................................................................................................35施工图执行的主要标准和规范.................................................................................36施工运行注意事项...................................................................................................46.1设备安装部分........................................................................................................46.2管道安装部分........................................................................................................46.3需要注意的问题....................................................................................................57工艺部分施工图卷册总目录.....................................................................................5第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页1概述本工程为江苏国华陈家港电厂2X660MW机组烟气脱硫工程，采用石灰石－石膏湿法全烟气脱硫工艺，按照一炉一塔方式建设脱硫设施，不设GGH,全烟气脱硫运行，脱硫效率不低于95％。2设计依据及设计基础数据2.1设计依据1)中国电力工程顾问集团华东电力设计院编制的《江苏国华陈家港电厂2×660MW机组烟气脱硫工程初步设计说明书》。2)中国电力工程顾问集团华东电力设计院编制的《江苏国华陈家港电厂2×660MW机组烟气脱硫工程初步设计附图》。3)江苏国华陈家港电厂工程初步设计内部评审监理意见（2007年8月28日）。4)江苏国华陈家港电厂烟气脱硫系统评审会议纪要（2008年4月21日）。5)江苏国华陈家港电厂脱硫司令图鸣放会议纪要（2008年5月20日）。6)江苏国华陈家港电厂脱硫司令图审查纪要（2008年5月27日）。7)与设备中标供货商签订的技术协议。2.2设计基础数据1)石灰石矿物组份分析项目单位数据CaOwt－％52MgOwt－％2Fe2O3wt－％0.076Al2O3wt－％0.15SiO2wt－％0.20水份（湿固体）wt－％－石灰石粒径mm≤20－碾磨性（可磨系数）kWh/t一般为112)FGD入口烟气数据第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页1、FGD入口烟气数据项目单位数据·烟气量（标态，湿基）Nm3/s550·烟气量（标态，干基）Nm3/h2307490·除尘器出口温度℃130·FGD工艺设计烟温℃·最低烟温℃100·最高烟温℃140·故障烟温℃180·故障时间min202、FGD入口处烟气成份项目单位数据·N2vol-%,干80.322·CO2vol-%,干13.643·O2vol-%,干6·SO2vol-%,干0.035·H2Ovol-%,湿03主要设计原则1)脱硫装置在设计工况下脱硫效率应不低于95%。2)脱硫装置采用一炉一塔，每套脱硫装置的烟气处理能力为一台锅炉100%BMCR工况时的烟气量。3)烟气系统每台炉设置100%烟气旁...
