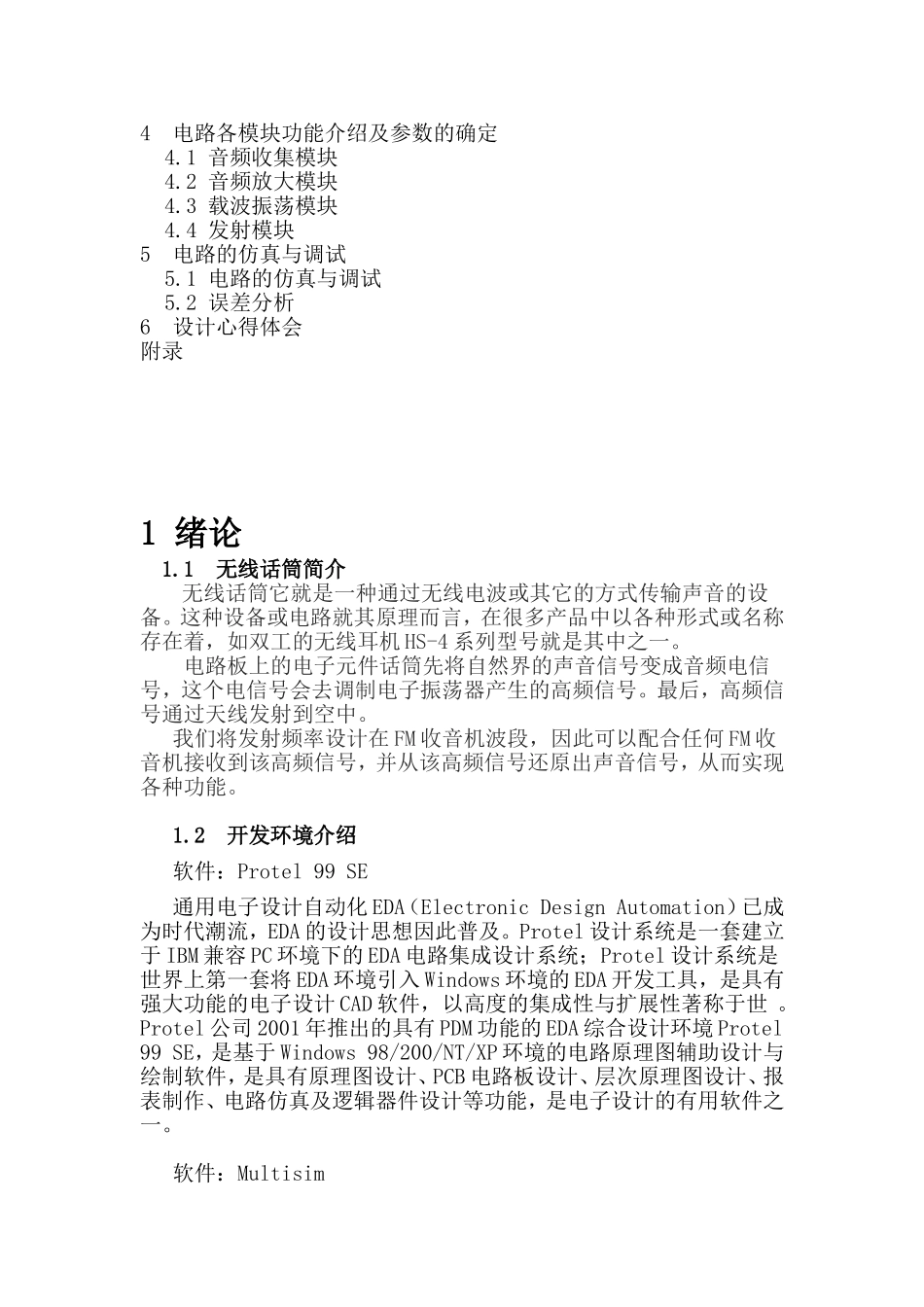

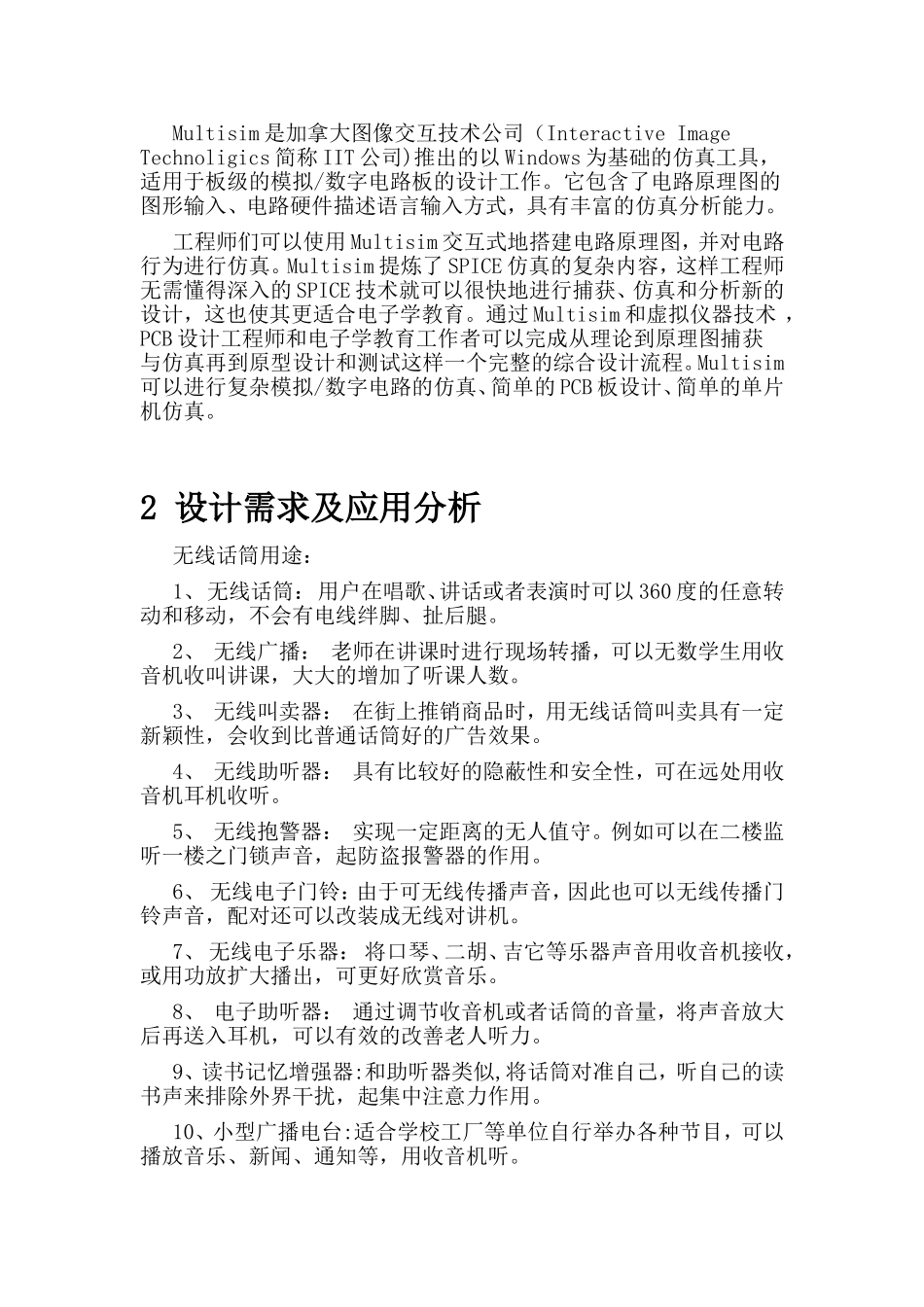

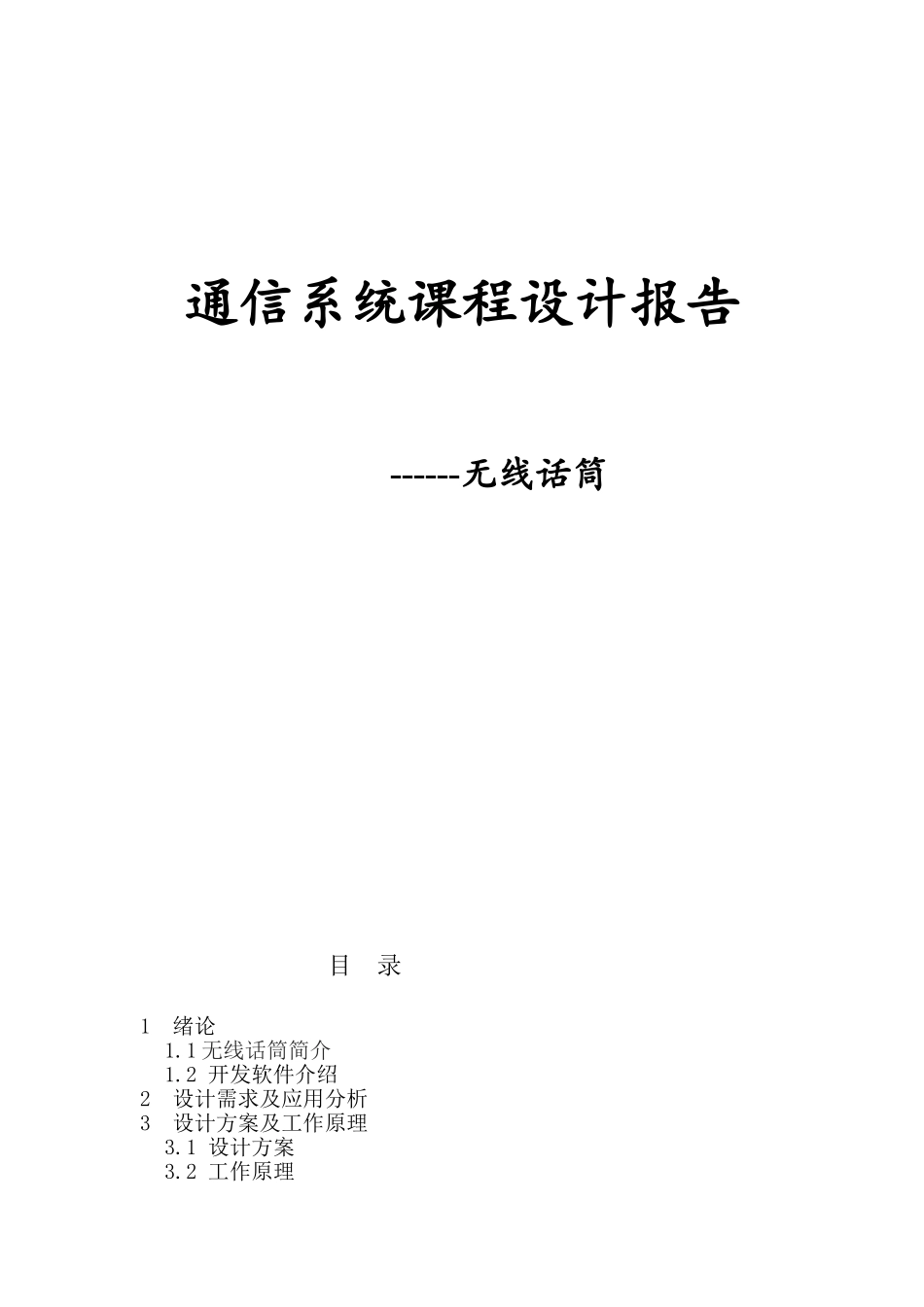

通信系统课程设计报告------无线话筒目录1绪论1.1无线话筒简介1.2开发软件介绍2设计需求及应用分析3设计方案及工作原理3.1设计方案3.2工作原理4电路各模块功能介绍及参数的确定4.1音频收集模块4.2音频放大模块4.3载波振荡模块4.4发射模块5电路的仿真与调试5.1电路的仿真与调试5.2误差分析6设计心得体会附录1绪论1.1无线话筒简介无线话筒它就是一种通过无线电波或其它的方式传输声音的设备。这种设备或电路就其原理而言，在很多产品中以各种形式或名称存在着，如双工的无线耳机HS-4系列型号就是其中之一。电路板上的电子元件话筒先将自然界的声音信号变成音频电信号，这个电信号会去调制电子振荡器产生的高频信号。最后，高频信号通过天线发射到空中。我们将发射频率设计在FM收音机波段，因此可以配合任何FM收音机接收到该高频信号，并从该高频信号还原出声音信号，从而实现各种功能。1.2开发环境介绍软件：Protel99SE通用电子设计自动化EDA（ElectronicDesignAutomation）已成为时代潮流，EDA的设计思想因此普及。Protel设计系统是一套建立于IBM兼容PC环境下的EDA电路集成设计系统；Protel设计系统是世界上第一套将EDA环境引入Windows环境的EDA开发工具，是具有强大功能的电子设计CAD软件，以高度的集成性与扩展性著称于世。Protel公司2001年推出的具有PDM功能的EDA综合设计环境Protel99SE，是基于Windows98/200/NT/XP环境的电路原理图辅助设计与绘制软件，是具有原理图设计、PCB电路板设计、层次原理图设计、报表制作、电路仿真及逻辑器件设计等功能，是电子设计的有用软件之一。软件：MultisimMultisim是加拿大图像交互技术公司（InteractiveImageTechnoligics简称IIT公司)推出的以Windows为基础的仿真工具，适用于板级的模拟/数字电路板的设计工作。它包含了电路原理图的图形输入、电路硬件描述语言输入方式，具有丰富的仿真分析能力。工程师们可以使用Multisim交互式地搭建电路原理图，并对电路行为进行仿真。Multisim提炼了SPICE仿真的复杂内容，这样工程师无需懂得深入的SPICE技术就可以很快地进行捕获、仿真和分析新的设计，这也使其更适合电子学教育。通过Multisim和虚拟仪器技术，PCB设计工程师和电子学教育工作者可以完成从理论到原理图捕获与仿真再到原型设计和测试这样一个完整的综合设计流程。Multisim可以进行复杂模拟/数字电路的仿真、简单的PCB板设计、简单的单片机仿真。2设计需求及应用分析无线话筒用途：1、无线话筒：用户在唱歌、讲话或者表演时可以360度的任意转动和移动，不会有电线绊脚、扯后腿。2、无线广播：老师在讲课时进行现场转播，可以无数学生用收音机收叫讲课，大大的增加了听课人数。3、无线叫卖器：在街上推销商品时，用无线话筒叫卖具有一定新颖性，会收到比普通话筒好的广告效果。4、无线助听器：具有比较好的隐蔽性和安全性，可在远处用收音机耳机收听。5、无线抱警器：实现一定距离的无人值守。例如可以在二楼监听一楼之门锁声音，起防盗报警器的作用。6、无线电子门铃：由于可无线传播声音，因此也可以无线传播门铃声音，配对还可以改装成无线对讲机。7、无线电子乐器：将口琴、二胡、吉它等乐器声音用收音机接收，或用功放扩大播出，可更好欣赏音乐。8、电子助听器：通过调节收音机或者话筒的音量，将声音放大后再送入耳机，可以有效的改善老人听力。9、读书记忆增强器:和助听器类似,将话筒对准自己，听自己的读书声来排除外界干扰，起集中注意力作用。10、小型广播电台:适合学校工厂等单位自行举办各种节目，可以播放音乐、新闻、通知等，用收音机听。11、电视伴音转发器：看电视时用耳机听可不影响别人睡觉，但受耳机线长控制.本装置则可以不受此限制。3设计方案及工作原理3.1设计方案设计制作无限话筒的方案很多。这里的无线话筒就相当于一个无线调频发射机。它主要包括音频收集，音频放大，载波振荡，调制电路，还有天线发射几部分。其发射信号频率在87~108MHz范围内，这正是调频收音机接收的范围。该调频范围调频台很少，可大大避免电台的相互干扰，同时该频段外界其他干扰也较少，还可以直接用调频收音机作为接收机，以方便制作。以...
