水性涂料系列生产技术汇编VIP免费

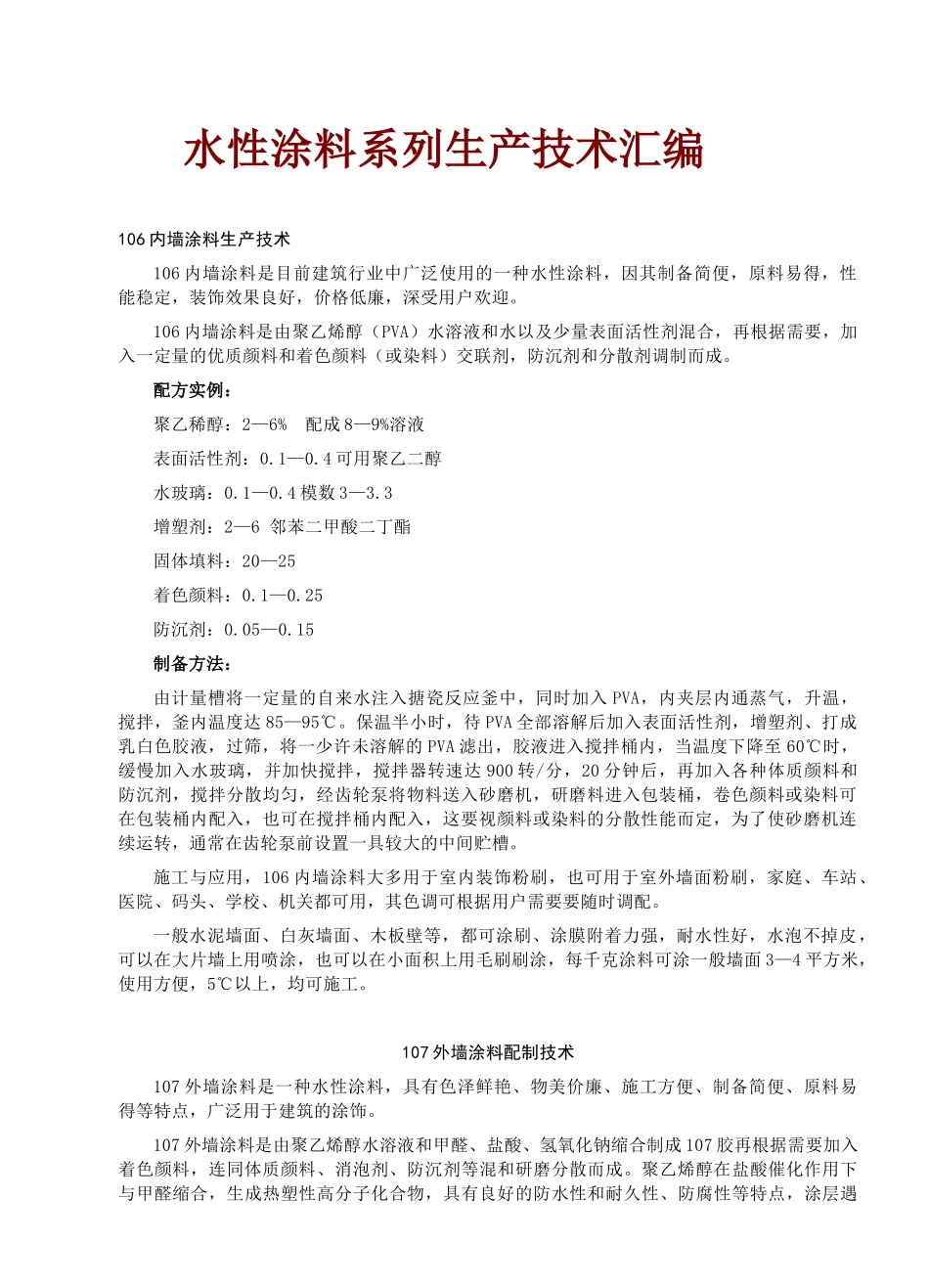

水性涂料系列生产技术汇编106内墙涂料生产技术106内墙涂料是目前建筑行业中广泛使用的一种水性涂料，因其制备简便，原料易得，性能稳定，装饰效果良好，价格低廉，深受用户欢迎。106内墙涂料是由聚乙烯醇（PVA）水溶液和水以及少量表面活性剂混合，再根据需要，加入一定量的优质颜料和着色颜料（或染料）交联剂，防沉剂和分散剂调制而成。配方实例：聚乙稀醇：2—6%配成8—9%溶液表面活性剂：0.1—0.4可用聚乙二醇水玻璃：0.1—0.4模数3—3.3增塑剂：2—6邻苯二甲酸二丁酯固体填料：20—25着色颜料：0.1—0.25防沉剂：0.05—0.15制备方法：由计量槽将一定量的自来水注入搪瓷反应釜中，同时加入PVA，内夹层内通蒸气，升温，搅拌，釜内温度达85—95℃。保温半小时，待PVA全部溶解后加入表面活性剂，增塑剂、打成乳白色胶液，过筛，将一少许未溶解的PVA滤出，胶液进入搅拌桶内，当温度下降至60℃时，缓慢加入水玻璃，并加快搅拌，搅拌器转速达900转/分，20分钟后，再加入各种体质颜料和防沉剂，搅拌分散均匀，经齿轮泵将物料送入砂磨机，研磨料进入包装桶，卷色颜料或染料可在包装桶内配入，也可在搅拌桶内配入，这要视颜料或染料的分散性能而定，为了使砂磨机连续运转，通常在齿轮泵前设置一具较大的中间贮槽。施工与应用，106内墙涂料大多用于室内装饰粉刷，也可用于室外墙面粉刷，家庭、车站、医院、码头、学校、机关都可用，其色调可根据用户需要要随时调配。一般水泥墙面、白灰墙面、木板壁等，都可涂刷、涂膜附着力强，耐水性好，水泡不掉皮，可以在大片墙上用喷涂，也可以在小面积上用毛刷刷涂，每千克涂料可涂一般墙面3—4平方米，使用方便，5℃以上，均可施工。107外墙涂料配制技术107外墙涂料是一种水性涂料，具有色泽鲜艳、物美价廉、施工方便、制备简便、原料易得等特点，广泛用于建筑的涂饰。107外墙涂料是由聚乙烯醇水溶液和甲醛、盐酸、氢氧化钠缩合制成107胶再根据需要加入着色颜料，连同体质颜料、消泡剂、防沉剂等混和研磨分散而成。聚乙烯醇在盐酸催化作用下与甲醛缩合，生成热塑性高分子化合物，具有良好的防水性和耐久性、防腐性等特点，涂层遇水不膨胀、不脆化等。107外墙涂料中使用钛白粉、立德粉、滑石粉、轻质碳酸钙粉等填料，提高了涂层的光泽和耐晒性能，防止了涂层老化，且易于施工等。配方实例：107胶（粘度30—40秒）100份，钛白粉（300目）2.85，立德粉5.70，碳酸钙（轻质）30，滑石粉5.70，消泡剂0.20，防沉剂0.20，色浆适量。制备方法：按上述剂量将原料投入搅拌缸中，搅拌均匀，再经过砂磨机研磨分散后，即可过滤、包装。施工与应用：107外墙涂料用于建筑外墙面的装饰粉刷，也可以用于内墙面的粉刷。其色调可根据需要任意调配，一般水泥面墙，白灰墙等都可粉刷。107外墙涂料附着力强，耐水性好，水泡不掉皮，施工极为方便，大面积可采用喷少，小面积可刷涂，每千克涂料可涂刷墙面3—4平方，最后再涂一道防水剂。107外墙涂料在4℃以上时，均可贮存或施工，包装在塑料桶或木桶内衬塑料薄膜等，不宜与铁器接触。803内墙涂料聚乙烯醇甲醛内墙涂料（通称803涂料）是继聚乙烯醇水玻璃内墙涂料（通称106涂料）后出现的又一种价廉物美的内墙涂料。803涂料的生产工艺与106涂料基本相似，不需要特殊设备，生产成本也与106涂料相差无几，有些原料比106涂料更便于就地取材，而且803涂料的施工条件和涂料性能都比较理想，所以近年来803涂料的使用面越来越广。803涂料是以聚乙烯与甲醛进行反应生成半缩醛后，再以氨基化的建筑胶水（通称801建筑胶水）为基料，加入颜料、填料、添加剂等组分，经高速分散、研磨而成的水溶性涂料.一、涂料的配方803涂料是在801建筑胶水中加入填料、颜料、添加剂及少量助剂，混合均匀而成，其基本配方（重量配比）为：801建筑胶水:100钛白粉:4锌钡白:10碳酸钙:30滑石粉:13添加剂:8-10分散剂:适量尿素:适量水:适量二、803涂料制作工艺803涂料的配制工艺并无特殊要求，采用球磨色浆，三辊研磨色浆，高速分散及砂磨等均可。1、将801建筑胶水与填料、助剂和添加剂用高速分散机混合。2、用研磨机研磨后，经低速搅拌机配色、调色，即得803涂...
