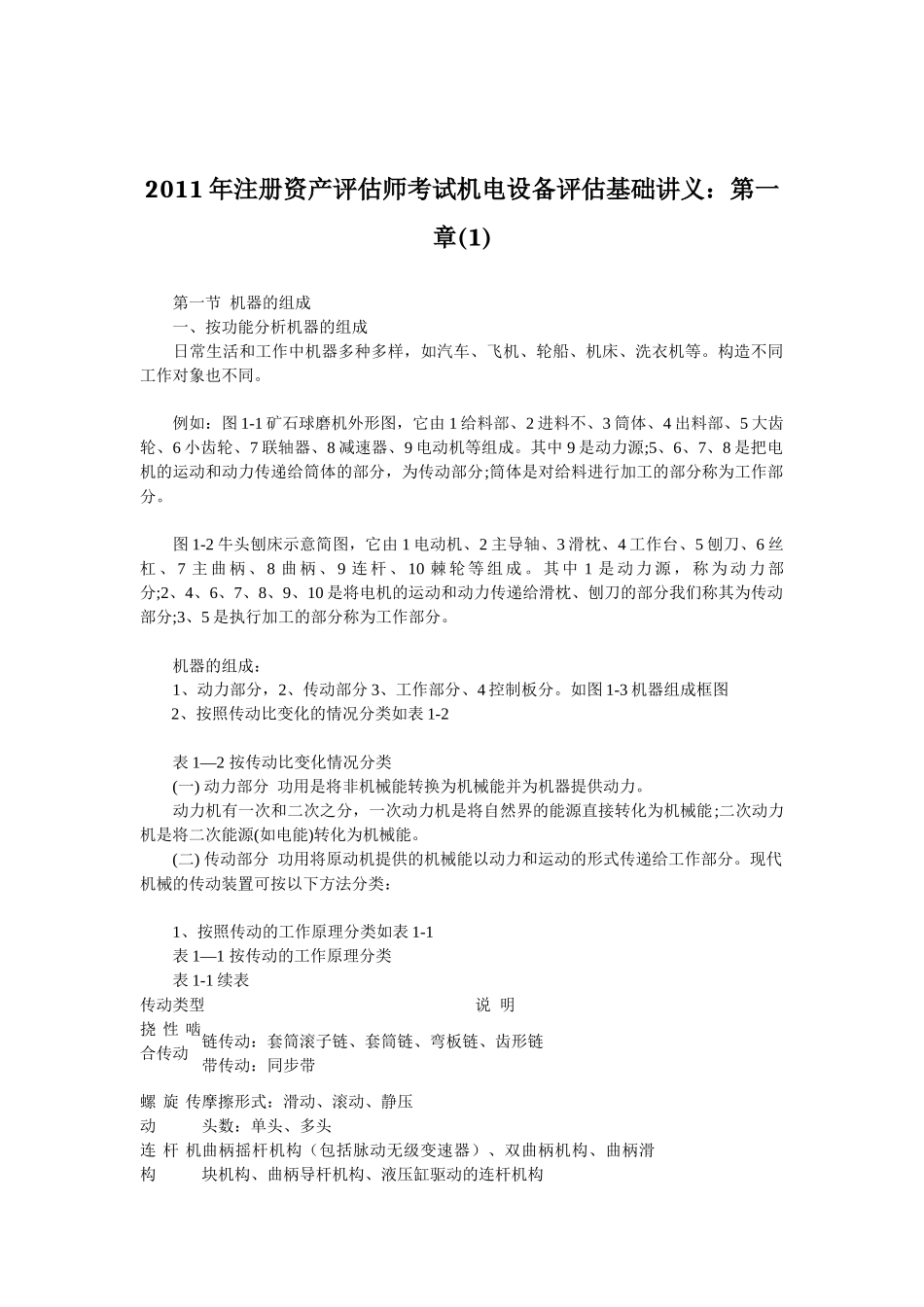

2011年注册资产评估师考试机电设备评估基础讲义：第一章(1)第一节机器的组成一、按功能分析机器的组成日常生活和工作中机器多种多样，如汽车、飞机、轮船、机床、洗衣机等。构造不同工作对象也不同。例如：图1-1矿石球磨机外形图，它由1给料部、2进料不、3筒体、4出料部、5大齿轮、6小齿轮、7联轴器、8减速器、9电动机等组成。其中9是动力源;5、6、7、8是把电机的运动和动力传递给筒体的部分，为传动部分;筒体是对给料进行加工的部分称为工作部分。图1-2牛头刨床示意简图，它由1电动机、2主导轴、3滑枕、4工作台、5刨刀、6丝杠、7主曲柄、8曲柄、9连杆、10棘轮等组成。其中1是动力源，称为动力部分;2、4、6、7、8、9、10是将电机的运动和动力传递给滑枕、刨刀的部分我们称其为传动部分;3、5是执行加工的部分称为工作部分。机器的组成：1、动力部分，2、传动部分3、工作部分、4控制板分。如图1-3机器组成框图2、按照传动比变化的情况分类如表1-2表1—2按传动比变化情况分类(一)动力部分功用是将非机械能转换为机械能并为机器提供动力。动力机有一次和二次之分，一次动力机是将自然界的能源直接转化为机械能;二次动力机是将二次能源(如电能)转化为机械能。(二)传动部分功用将原动机提供的机械能以动力和运动的形式传递给工作部分。现代机械的传动装置可按以下方法分类：1、按照传动的工作原理分类如表1-1表1—1按传动的工作原理分类表1-1续表传动类型说明挠性啮合传动链传动：套筒滚子链、套筒链、弯板链、齿形链带传动：同步带螺旋传动摩擦形式：滑动、滚动、静压头数：单头、多头连杆机构曲柄摇杆机构（包括脉动无级变速器）、双曲柄机构、曲柄滑块机构、曲柄导杆机构、液压缸驱动的连杆机构凸轮机构直动和摆动从动件的凸轮机构，凸轮式无级变速器组合机构齿轮—连杆、齿轮—凸轮、凸轮—连杆、液压连杆系统气压传动运动形式：往复移动、往复摆动、旋转液压传动速度变化：恒速、有级调速、无级调速液力传动液力变矩器液力耦合器液体粘性传动与多片摩擦离合器相似，借改变摩擦片间的油膜厚度与压力，以改变油膜的剪切力进行无级变速传动交流电力传动恒速，可调速（电磁滑差离合器、调压、串级、变频、无换向器电动机等）直流电力传动恒速，可调速（调磁通、调压、复合调速）磁力传动可透过隔离物传动：磁吸引式、蜗流式不可透过隔离物传动：磁滞式、磁粉离合器传动分类说明传动举例(一)工作部分功用完成机器预定功能的部分。如车床的刀架、飞机的客、货仓等。动力部分，传动部分，控制部分参数都应根据工作部分的功能要求、运动和动力参数的合理范围为设计依据。机器其动力部分，传动部分大致相同而工作部分不同，则用途、性能不同便成为不同的机器。如汽车、拖拉机、轮船等。(二)控制部分为减轻劳动强调，提高产品质量，提高生产效率而设置的控制器。如图1-4人工控制示意图。对模板1的曲面加工通过人工控制，眼睛观测道具运动位置，双手操纵X、Y手柄，使得刀具加工出模板的曲面轨迹，这是通过人的眼睛，大脑，手的配合组成的控制系统。对于复杂、高精度控制系统需要用机器代替人工控制。机器控制系统由控制器和被控制对象组成。不同控制器组成的系统也不同。分为手动控制系统;气动、液动控制系统;计算机控制系统。如图1-5是工业加热炉，下面讲述其控制原理：组成，被加热工件3通过两端的传动轮带动，4是加热炉，5是煤气开关阀门，6是控制阀门的电机，2是热电偶。工作时5打开通过4加热，当炉温到达要求的温度后，2动作使6旋转控制5的开度，从而控制了炉温。其组成可分为以下四个部分：(1)给定值发生器。输出被控制目标值对应信号。(2)比较器。把被控参数的实际值与给定值比较，产生的误差值送给驱动机构。(3)驱动和执行机构。把误差信号放大，驱动执行机构。(4)检测变换元件。把被控参数实际值进行测量，并把测得量转化为电量。控制系统的分类：1、模拟控制与数字控制模拟控制控制的是模拟量，即在时间上和数值上都是连续的。如电压、电流。数字控制控制的是数字量，即在时间上和数值上都是离散的。如逻辑电路的开关量。2、闭环控制与开环控制系统(1)闭环控制系统有检测元件、反馈装...
