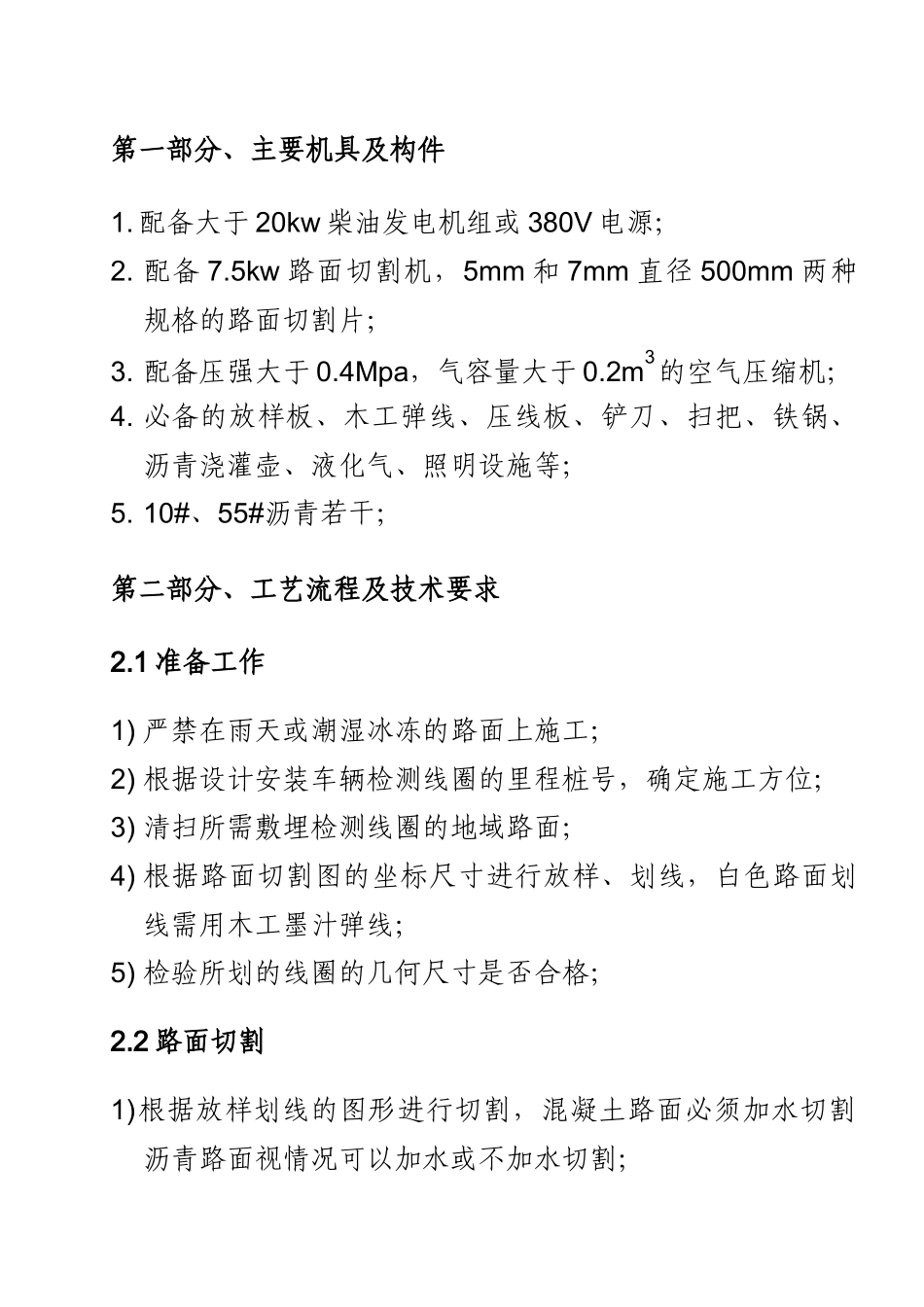

车辆检测线圈施工工艺流程及技术要求编制：__________审核：__________归档：__________日期：__________上海电科智能系统股份有限公司目录第一部分、主要机具及构件.............................................3第二部分、工艺流程及技术要求......................................32.1准备工作................................................................32.2路面切割................................................................32.3路面切割后的处理.................................................42.4检测线圈的绕制.....................................................52.5线圈导线和馈线的连接..........................................72.6线圈绕嵌后路面的处理..........................................72.7最终检验................................................................82.8清理现场................................................................82.9施工图纸（附后）.................................................8第一部分、主要机具及构件1.配备大于20kw柴油发电机组或380V电源；2.配备7.5kw路面切割机，5mm和7mm直径500mm两种规格的路面切割片；3.配备压强大于0.4Mpa，气容量大于0.2m3的空气压缩机；4.必备的放样板、木工弹线、压线板、铲刀、扫把、铁锅、沥青浇灌壶、液化气、照明设施等；5.10#、55#沥青若干；第二部分、工艺流程及技术要求2.1准备工作1)严禁在雨天或潮湿冰冻的路面上施工；2)根据设计安装车辆检测线圈的里程桩号，确定施工方位；3)清扫所需敷埋检测线圈的地域路面；4)根据路面切割图的坐标尺寸进行放样、划线，白色路面划线需用木工墨汁弹线；5)检验所划的线圈的几何尺寸是否合格；2.2路面切割1)根据放样划线的图形进行切割，混凝土路面必须加水切割沥青路面视情况可以加水或不加水切割；2)路面切割必须保证切线挺直、深度一致，深度6~8CM，线圈平行误差不得大于千分之八，缝底应平整，锯缝的拐角处应作倒角处理；3)顺路面的两组线圈之间的间隔尺寸，误差不得大于0.25%，该尺寸切割精度将直接影响检测的精度，因此必须严格按照设计尺寸切割；4)横向路面的两组线圈，必须落在两车道有效车道的中心等分线上；5)检测线圈框的切割用5mm厚度的切割片切割，引线段用7mm厚度的切割片切割；6)引线穿到路沿石底下至检测器部分，必须用预埋钢管进行穿线，必要时部分可采用PVC管以保护检测线圈的引线，引线附近有干扰源，必须强制用金属管屏蔽；7)尽可能避免线圈馈线与大电流线缆平行敷设；2.3路面切割后的处理1)线圈切割后必须用空压机气流把切割槽中的水、粉尘吹干净；2)干燥线圈槽、包括引线槽方法如下：a)自然干燥法：沿切割线段敷埋φ4mm尼龙线，过一段时间（几天）再将尼龙线拉出，吹净粉尘、杂物，此方法适用于干燥路段或干燥环境；b)快速干燥法：混凝土路面用氧气、乙炔气火焰烘烤切割槽，使槽内的水分快速蒸发，但注意火焰不可太剧烈，以免烤爆路面；黑色路面用液化气火焰干燥；2.4检测线圈和馈线的绕制1)线圈线采用不低于GBB1×1.5/500V的耐高温线，每个线圈必须整根绕制，不得有接头；在需要车型检测的应用场合必须采用2.5平方的腊克线以得到更好的检测效果；另外在线圈位置和设备间隔小于50米的场合，建议线圈线直接双绞连入设备，可以避免接头隐患。2)切割槽宽应在0.6厘米左右，槽深在6-8厘米左右，依线圈匝数而定。3)施工时必须避免损伤导线，线圈敷埋绕制在槽中，必须将线自然平直地置于槽底，不得人为地强性拉直，以免热胀冷缩时损坏导线，线圈放入后必须用细木工板压一下线圈避免线圈浮出地面；4)每个线圈的引出线必须留有必要的长度，整个引出线段必须经过绞合处理，密度大于每米20绞；5)每个路段截面的4个线圈的绕制方向必须统一顺时针绕制，连续敷绕，圈（匝）数见表；6)线圈绕制后用电感量表测试它的实际电感量，应为100~300微亨（μh），且4个线圈的电感量基本相同，注意馈线长度必须基本一致，前后线圈的电感量误差≤5%；7)所有线圈导线端都应有识别标签标记，线圈的编号要同施工...
