某互通式立交桥施工组织设计VIP免费

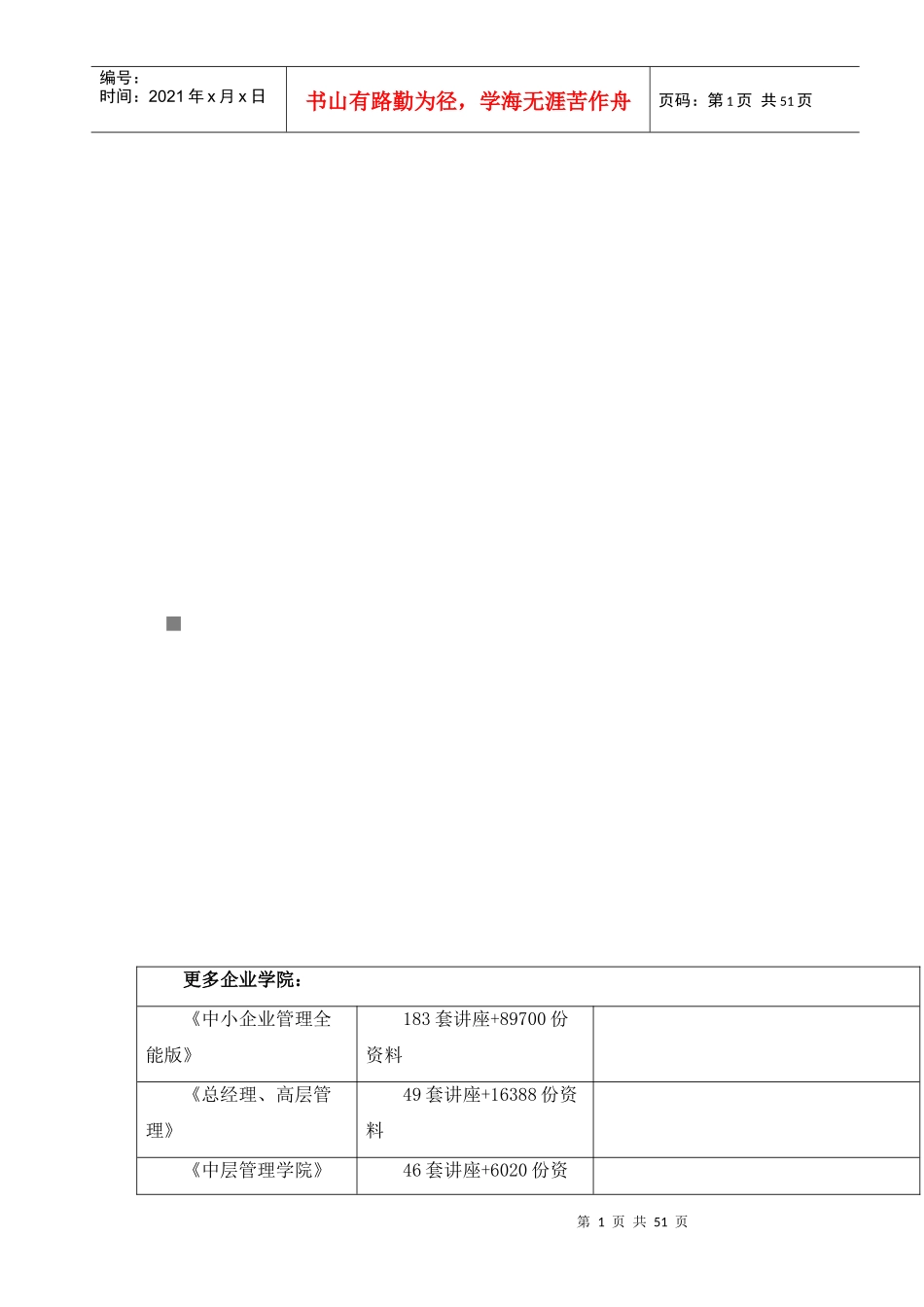

第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共51页更多企业学院：《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资第2页共51页第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共51页料《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+324份资料《员工管理企业学院》67套讲座+8720份资料《工厂生产管理学院》52套讲座+13920份资料《财务管理学院》53套讲座+17945份资料《销售经理学院》56套讲座+14350份资料《销售人员培训学院》72套讲座+4879份资料第3页共51页第2页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共51页表1施工组织设计的文字说明第4页共51页第3页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共51页第一章综合说明1.1工程概况张家窝互通式立交桥为京沪高速公路主线跨越京沪代用线而设置的一座全互通式立交，其中桥梁包括主线、A线1号桥、A线2号桥、K线和GK18+260通道桥，主线桥梁为京沪高速公路主线跨越京沪代用线而设置，A线1号桥桥梁为A线跨越农用通道和农用沟渠而设置，A线2号桥跨越京沪代用线而设置，K线桥梁为连结主线的匝线桥，GK18+260通道桥为—7×4米汽车通道。1.2主要工程内容张家窝互通式立交桥工程内容一览表序号名称孔数-跨径(孔-m)桥长(m)结构类型上部下部基础1主线59-19.6、20、25、30、35、40、461501.96钢筋混凝土箱梁、预应力混凝土箱梁、钢与混凝土结合梁、后张预应力小箱梁柱式墩、埋置肋板式桥台桩基础2A线1号桥3-1339先张预应力空心板梁柱式墩、边桩顶边盖梁式桥台桩基础3A线2号桥15-20、30、46346钢筋混土箱梁、钢与混凝土结合梁柱式墩、埋置肋板式桥台桩基础4K线桥7-20140现浇钢筋混凝土箱梁柱式墩、埋置肋板式桥台桩基础5GK18+260通道桥77通道桥为钢筋混凝土结构，通道出口为钢筋混凝土U型槽结构形式1.3地形、地貌天津市地处华北平原北部，东临渤海，北依燕山，与河北省、北京市为邻，地理坐标北纬38°33′57″~40°14′57″，东经116°42′05″~118°03′31″。天津市地形，从蓟县北部山区向南逐渐下降；西部从武清区永定新第5页共51页第4页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共51页河冲积扇下部向东缓慢倾斜；南部从静海县子牙河、南运河向海河口逐渐降低，地貌形态似簸箕形。1.4气候特征天津市位于北半球暖温带，中纬度欧亚大陆东岸，夏受海洋之惠，东获内陆补偿，四季分明，介于大陆性与海洋性气候的过渡带上。冬季蒙古冷高气压控制盛行西北风；夏季受西太平洋副热带高气压左右而多偏南风。天津气候类型属于暖温半湿润季风气候。气候特点：夏季干旱多风，冷暖多变；夏季温高湿热，雨热共济；秋季天高云淡，风和日丽；冬季寒冷干燥，雨雪稀少。气温：年平均气温11-12℃，七月平均气温25.9℃，一月平均气温-5℃，极端最低气温-21℃，极端最高气温40.3℃。降水量：年平均降雨652.6毫米，一日最大暴雨量304.4毫米，最大积雪深度29毫米。冰冻：最大冰冻深度67厘米，冻结期平均为130天，霜冻期可达187天。风：天津大部分地区西南风频率最高，风向有明显的季节性变化。年平均风速为2~5米/秒，最大风速222~5米/秒。1.5水文天津地处海河流域下游。海河水系是华北地区最大水系，由海河干流河北系的蓟运河、潮白河、北运河和永定河，西系的大清河、子牙河，南系的南运河、漳河、渭河组成。海河上游支流众多，10公里以上的支流300多条，分别由北、西和西南几个方向汇聚于天津，形成海河干流，穿越市区、郊区经大沽口注入渤海，为典型的扇形水系。1.6地震基本烈度根据天津市城乡建设委员会[1992]建抗566号文件《关于转发国家第6页共51页第5页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共51页地震局、建设部〈中国地震烈度区划图（1990）〉和〈中国地震烈度区划图（1990）〉使用规定的通知》及地震安全性评价结果，...
