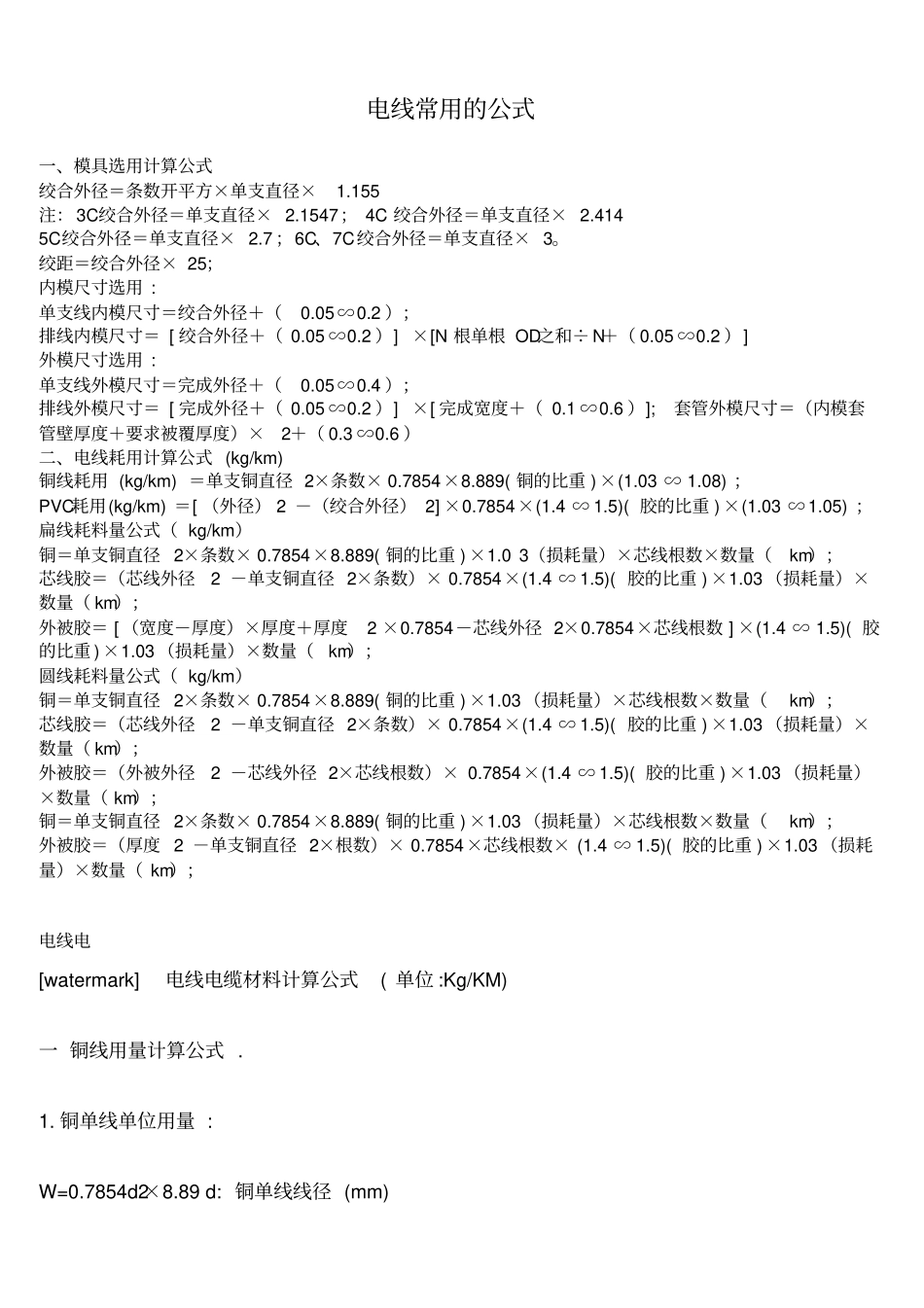

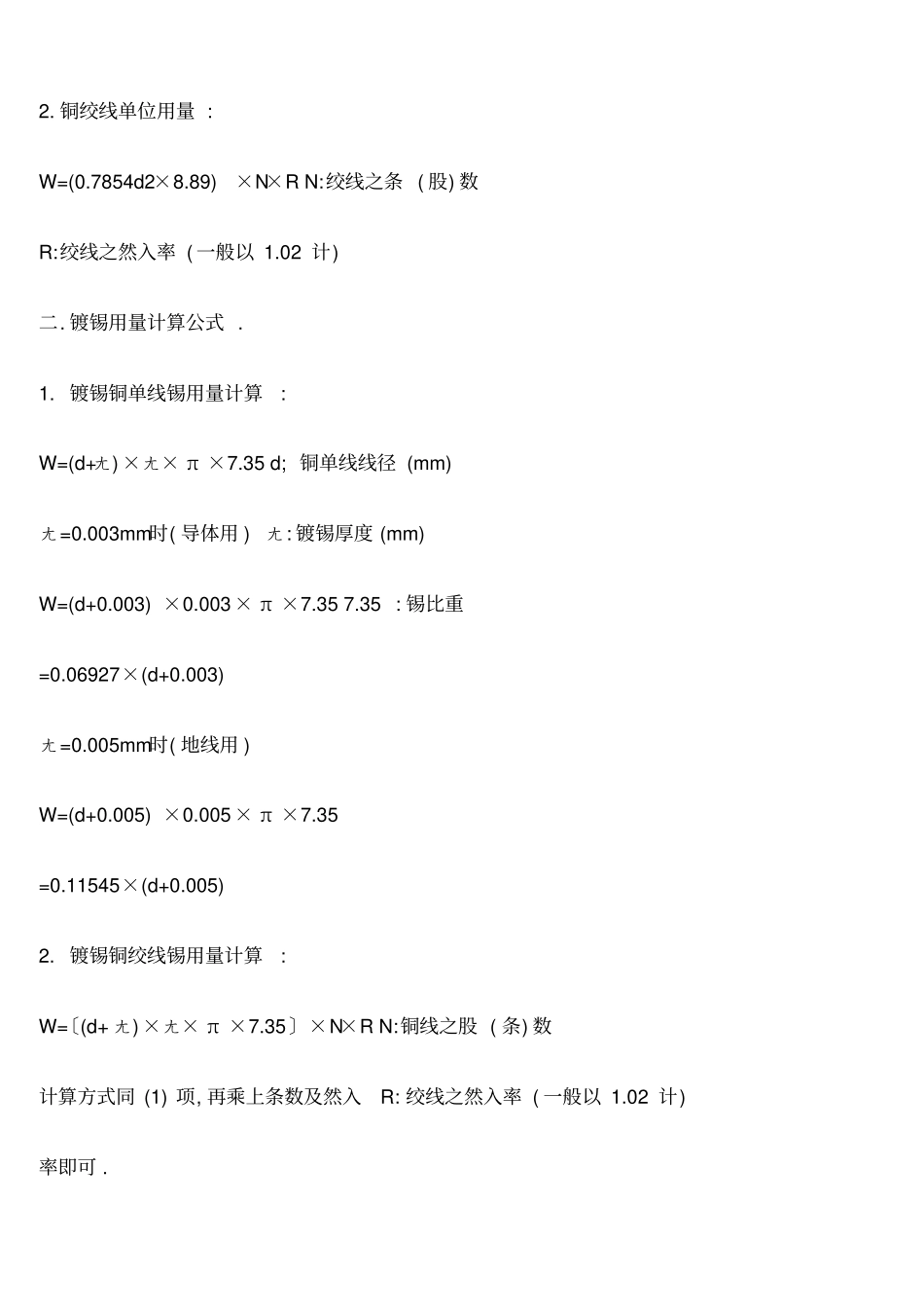

电线常用的公式一、模具选用计算公式绞合外径＝条数开平方×单支直径×1.155注：3C绞合外径＝单支直径×2.1547；4C绞合外径＝单支直径×2.4145C绞合外径＝单支直径×2.7；6C、7C绞合外径＝单支直径×3。绞距＝绞合外径×25；内模尺寸选用:单支线内模尺寸＝绞合外径＋（0.05∽0.2）；排线内模尺寸＝[绞合外径＋（0.05∽0.2）]×[N根单根OD之和÷N＋（0.05∽0.2）]外模尺寸选用:单支线外模尺寸＝完成外径＋（0.05∽0.4）；排线外模尺寸＝[完成外径＋（0.05∽0.2）]×[完成宽度＋（0.1∽0.6）];套管外模尺寸＝（内模套管壁厚度＋要求被覆厚度）×2＋（0.3∽0.6）二、电线耗用计算公式(kg/km)铜线耗用(kg/km)＝单支铜直径2×条数×0.7854×8.889(铜的比重)×(1.03∽1.08)；PVC耗用(kg/km)＝[（外径）2－（绞合外径）2]×0.7854×(1.4∽1.5)(胶的比重)×(1.03∽1.05)；扁线耗料量公式（kg/km）铜＝单支铜直径2×条数×0.7854×8.889(铜的比重)×1.03（损耗量）×芯线根数×数量（km）；芯线胶＝（芯线外径2－单支铜直径2×条数）×0.7854×(1.4∽1.5)(胶的比重)×1.03（损耗量）×数量（km）；外被胶＝[（宽度－厚度）×厚度＋厚度2×0.7854－芯线外径2×0.7854×芯线根数]×(1.4∽1.5)(胶的比重)×1.03（损耗量）×数量（km）；圆线耗料量公式（kg/km）铜＝单支铜直径2×条数×0.7854×8.889(铜的比重)×1.03（损耗量）×芯线根数×数量（km）；芯线胶＝（芯线外径2－单支铜直径2×条数）×0.7854×(1.4∽1.5)(胶的比重)×1.03（损耗量）×数量（km）；外被胶＝（外被外径2－芯线外径2×芯线根数）×0.7854×(1.4∽1.5)(胶的比重)×1.03（损耗量）×数量（km）；铜＝单支铜直径2×条数×0.7854×8.889(铜的比重)×1.03（损耗量）×芯线根数×数量（km）；外被胶＝（厚度2－单支铜直径2×根数）×0.7854×芯线根数×(1.4∽1.5)(胶的比重)×1.03（损耗量）×数量（km）；电线电[watermark]电线电缆材料计算公式(单位:Kg/KM)一铜线用量计算公式.1.铜单线单位用量:W=0.7854d2×8.89d:铜单线线径(mm)2.铜绞线单位用量:W=(0.7854d2×8.89)×N×RN:绞线之条(股)数R:绞线之然入率(一般以1.02计)二.镀锡用量计算公式.1.镀锡铜单线锡用量计算:W=(d+ㄤ)×ㄤ×π×7.35d;铜单线线径(mm)ㄤ=0.003mm时(导体用)ㄤ:镀锡厚度(mm)W=(d+0.003)×0.003×π×7.357.35:锡比重=0.06927×(d+0.003)ㄤ=0.005mm时(地线用)W=(d+0.005)×0.005×π×7.35=0.11545×(d+0.005)2.镀锡铜绞线锡用量计算:W=〔(d+ㄤ)×ㄤ×π×7.35〕×N×RN:铜线之股(条)数计算方式同(1)项,再乘上条数及然入R:绞线之然入率(一般以1.02计)率即可.三.绝缘外被重量计算1.单支芯线时重量计算W=(D2-d2)×0.7854×GD:完成外径d:导体之外径G:胶料比重(1.35~1.50)2.多根芯线绞合后外被料重量计算W=〔D2×0.7854-(d2×0.7854×K)〕×比重D:外被完成外径d:芯线完成外径K:芯线然入率(一般以1.045计)3.2芯W=(T2-d2)×0.7854×2×比重×1.0454.3芯外被W=〔(T2×0.7854×3)-(d2×0.7854×2)-(D2×0.7854)〕×比重×1.045芯线绝缘=(D2-d2)×0.7854×比重×芯线数四.包带重量计算W=上过程外径×0.7854×包带厚×比重×重迭率(1.25)比重:AL-MYLAR=2.27MYLAR=1.39PAPER=1.35棉布带=0.76(厚度0.25MM)五.缠绕重量计算W=缠绕铜线径平方×0.7854×比重×条数×然入率(1.02)缠绕所需条数=(D+d)×π×R/d×ZD:缠绕芯线之线径.d:缠绕铜线径.Z:然入率.R:缠绕遮蔽率电线电缆常用计算公式第一部分导电线芯一、导电线芯及裸导体制品1．圆单线的截面和重量计算：(1)单一材料的圆单线：截面F=0.25π*d12（mm2）重量W1=F*r=0.25π*d12*r（kg/km）W1铜=6.982d12（kg/km）W1铝=2.121d12（kg/km）W1钢=6.126d12（kg/km）F—圆单线截面积mm2W1--导线重量kg/kmd1—圆单线直径mmr—所用材料比重g/cm3(2)双金属线:1)重量系数法:W2=W1*KW2锡=W1铜*K=6.982d12*K2)综合比重法:W2=0.25π*d12*r2*(r-r1)/(r2-r1)W2—镀层材料重量kg/kmK--镀层的重量系数见表1d2—镀层单线的直径mmr–有镀层材料的比重g/cm3r1—内层材料的比重g/cm3r2—镀层材料的比重g/cm3表1.线径(mm)K线径(mm)K0.08—...
