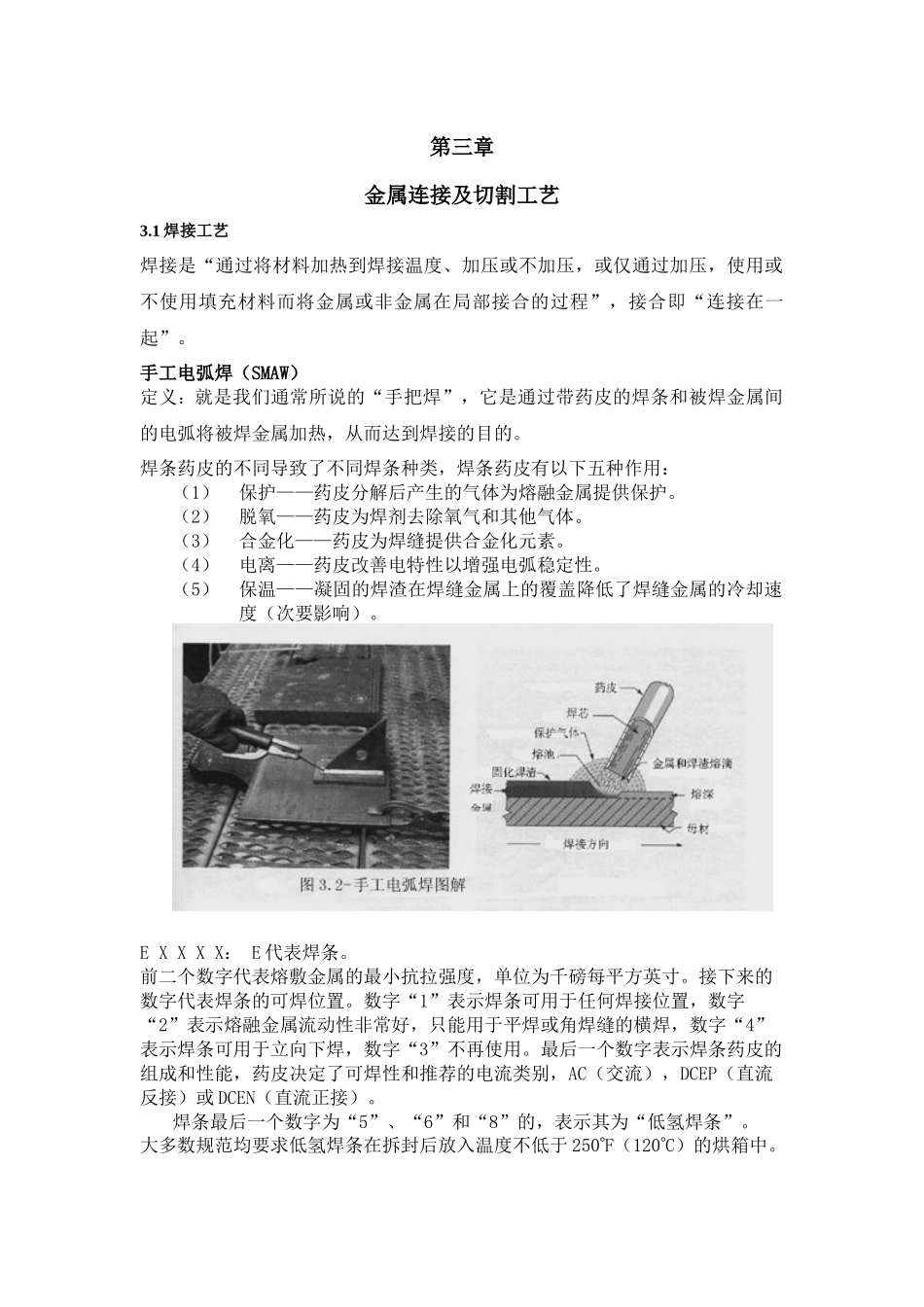

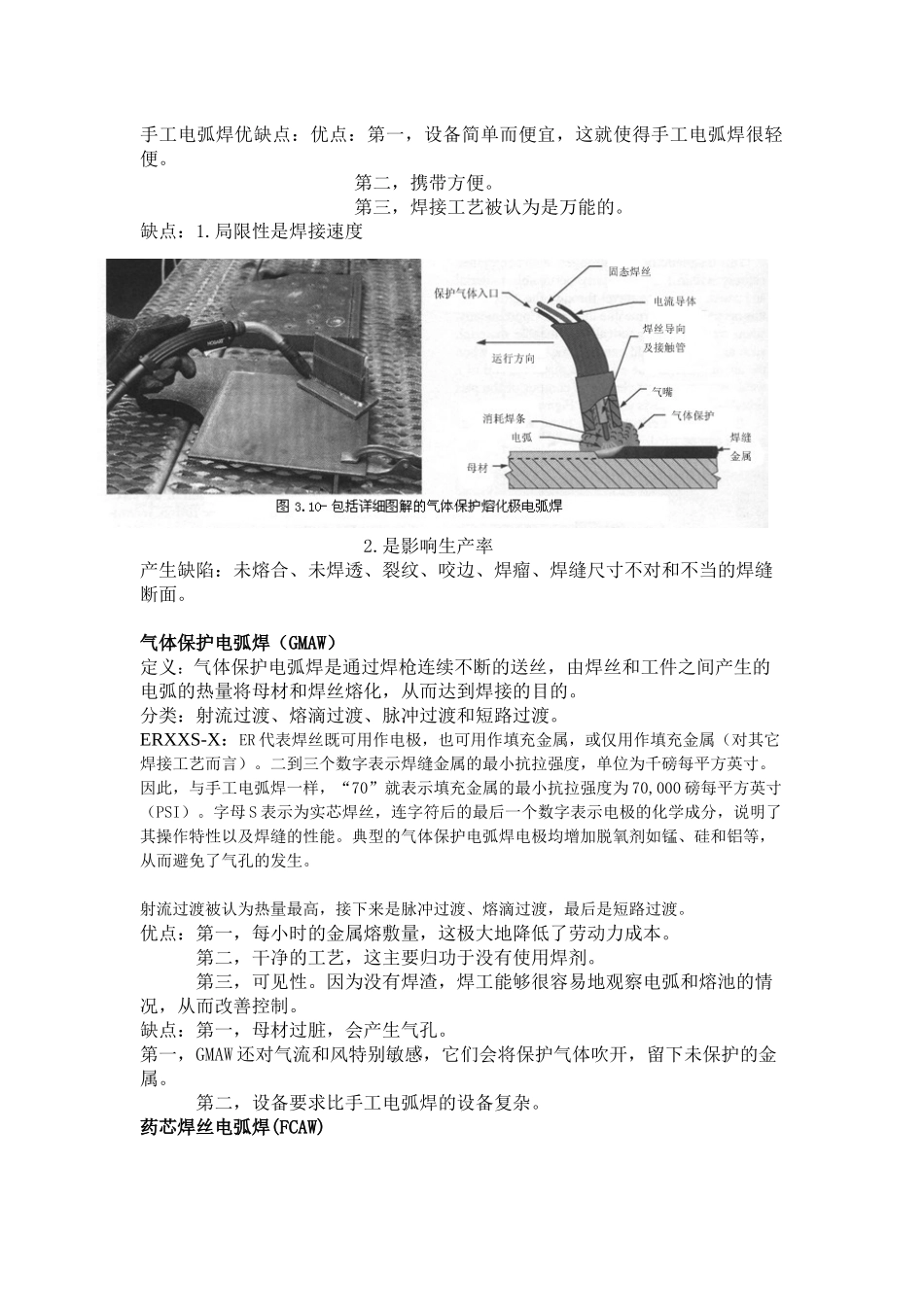

第三章金属连接及切割工艺3.1焊接工艺焊接是“通过将材料加热到焊接温度、加压或不加压，或仅通过加压，使用或不使用填充材料而将金属或非金属在局部接合的过程”，接合即“连接在一起”。手工电弧焊（SMAW）定义：就是我们通常所说的“手把焊”，它是通过带药皮的焊条和被焊金属间的电弧将被焊金属加热，从而达到焊接的目的。焊条药皮的不同导致了不同焊条种类，焊条药皮有以下五种作用：（1）保护——药皮分解后产生的气体为熔融金属提供保护。（2）脱氧——药皮为焊剂去除氧气和其他气体。（3）合金化——药皮为焊缝提供合金化元素。（4）电离——药皮改善电特性以增强电弧稳定性。（5）保温——凝固的焊渣在焊缝金属上的覆盖降低了焊缝金属的冷却速度（次要影响）。EXXXX：E代表焊条。前二个数字代表熔敷金属的最小抗拉强度，单位为千磅每平方英寸。接下来的数字代表焊条的可焊位置。数字“1”表示焊条可用于任何焊接位置，数字“2”表示熔融金属流动性非常好，只能用于平焊或角焊缝的横焊，数字“4”表示焊条可用于立向下焊，数字“3”不再使用。最后一个数字表示焊条药皮的组成和性能，药皮决定了可焊性和推荐的电流类别，AC（交流），DCEP（直流反接）或DCEN（直流正接）。焊条最后一个数字为“5”、“6”和“8”的，表示其为“低氢焊条”。大多数规范均要求低氢焊条在拆封后放入温度不低于250F（120C）的烘箱中。手工电弧焊优缺点：优点：第一，设备简单而便宜，这就使得手工电弧焊很轻便。第二，携带方便。第三，焊接工艺被认为是万能的。缺点：1.局限性是焊接速度2.是影响生产率产生缺陷：未熔合、未焊透、裂纹、咬边、焊瘤、焊缝尺寸不对和不当的焊缝断面。气体保护电弧焊（GMAW）定义：气体保护电弧焊是通过焊枪连续不断的送丝，由焊丝和工件之间产生的电弧的热量将母材和焊丝熔化，从而达到焊接的目的。分类：射流过渡、熔滴过渡、脉冲过渡和短路过渡。ERXXS-X：ER代表焊丝既可用作电极，也可用作填充金属，或仅用作填充金属（对其它焊接工艺而言）。二到三个数字表示焊缝金属的最小抗拉强度，单位为千磅每平方英寸。因此，与手工电弧焊一样，“70”就表示填充金属的最小抗拉强度为70,000磅每平方英寸（PSI）。字母S表示为实芯焊丝，连字符后的最后一个数字表示电极的化学成分，说明了其操作特性以及焊缝的性能。典型的气体保护电弧焊电极均增加脱氧剂如锰、硅和铝等，从而避免了气孔的发生。射流过渡被认为热量最高，接下来是脉冲过渡、熔滴过渡，最后是短路过渡。优点：第一，每小时的金属熔敷量，这极大地降低了劳动力成本。第二，干净的工艺，这主要归功于没有使用焊剂。第三，可见性。因为没有焊渣，焊工能够很容易地观察电弧和熔池的情况，从而改善控制。缺点：第一，母材过脏，会产生气孔。第一，GMAW还对气流和风特别敏感，它们会将保护气体吹开，留下未保护的金属。第二，设备要求比手工电弧焊的设备复杂。药芯焊丝电弧焊(FCAW)EXXT-X：第一位的数字表示焊缝熔敷金属的抗拉强度，单位是10000磅/英寸2，如“7”表示焊缝熔敷金属的抗拉强度至少为70,000psi.第二个数字是“0”或“1”。“0”表示这种焊丝只适用于平焊或角焊缝的横焊，而“1”说明该焊丝可用于所有位置。接下来的一位是字母“T”，它表示管状焊丝。然后是一横线和一个数字，数字表示按焊缝熔敷金属化学成分进行的特定分类，电流类型，极性，是否需要保护气体，以及其它用于分类的特定信息。后缀G和GS分别表示多道焊和单道焊。优点：第一，它能提供很高的生产效率，即单位时间内所熔敷的焊缝金属量第二，。该工艺还被分类为大熔深弧焊，这有助于减少熔合性缺陷的可能性第三，由于该方法主要用于半自动工艺，其操作技能要求远低于手工方法的要求第四，FCAW适合工地焊接，在现场，风使得保护气体流失缺点：第一，焊接过程中会产生大量的烟第二，在层间清理不当或操作技术不当时，会有焊渣残留在焊缝金属中的可能性。第三，焊接速度要足够快，以保持电弧在熔池的前缘钨极氩弧焊（GTAW）“E”开头表示电极。接下来的字母“W”是钨的化学符号。然后是字符的数字，它们表示合金类型。优点：第一，能...
