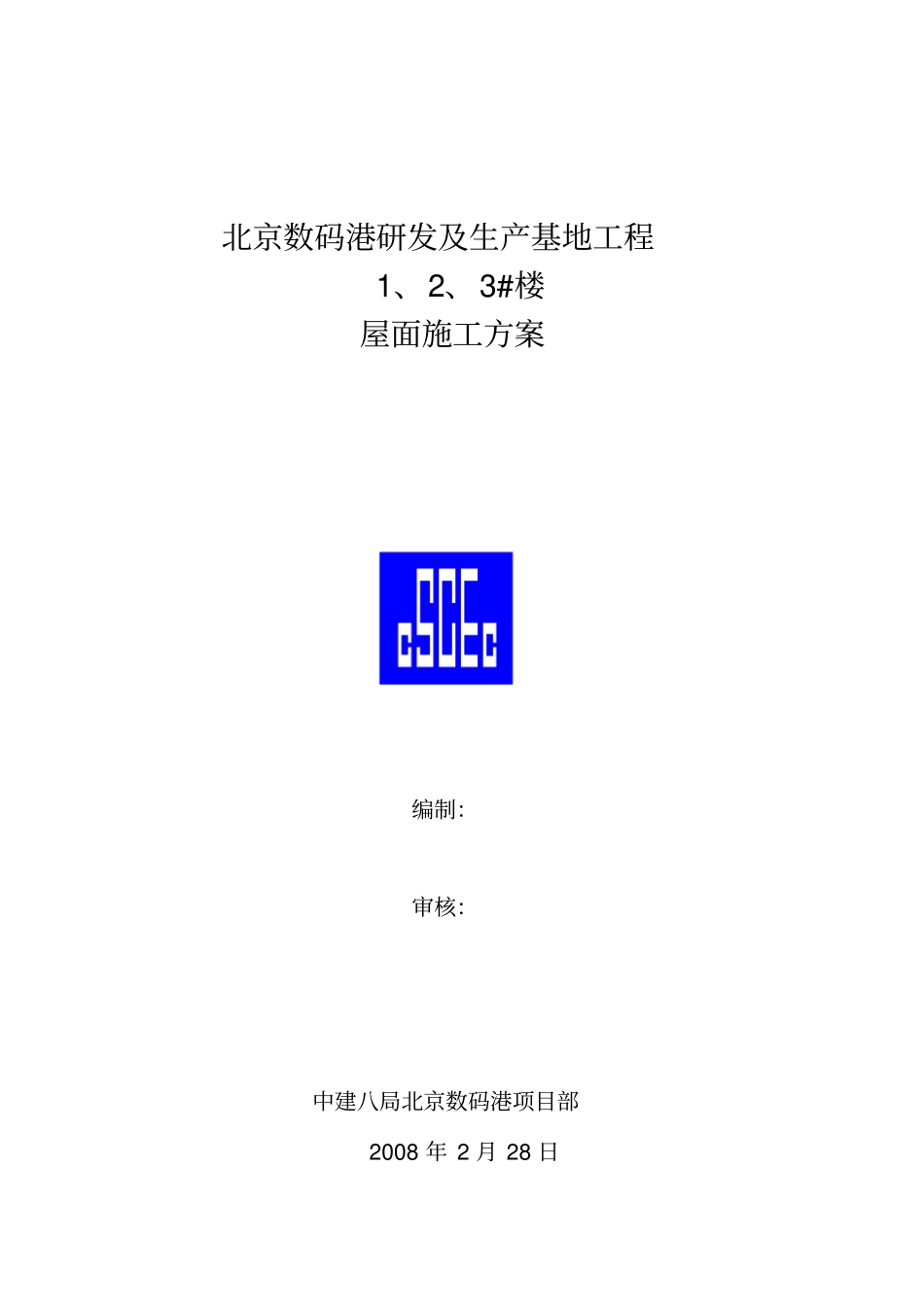

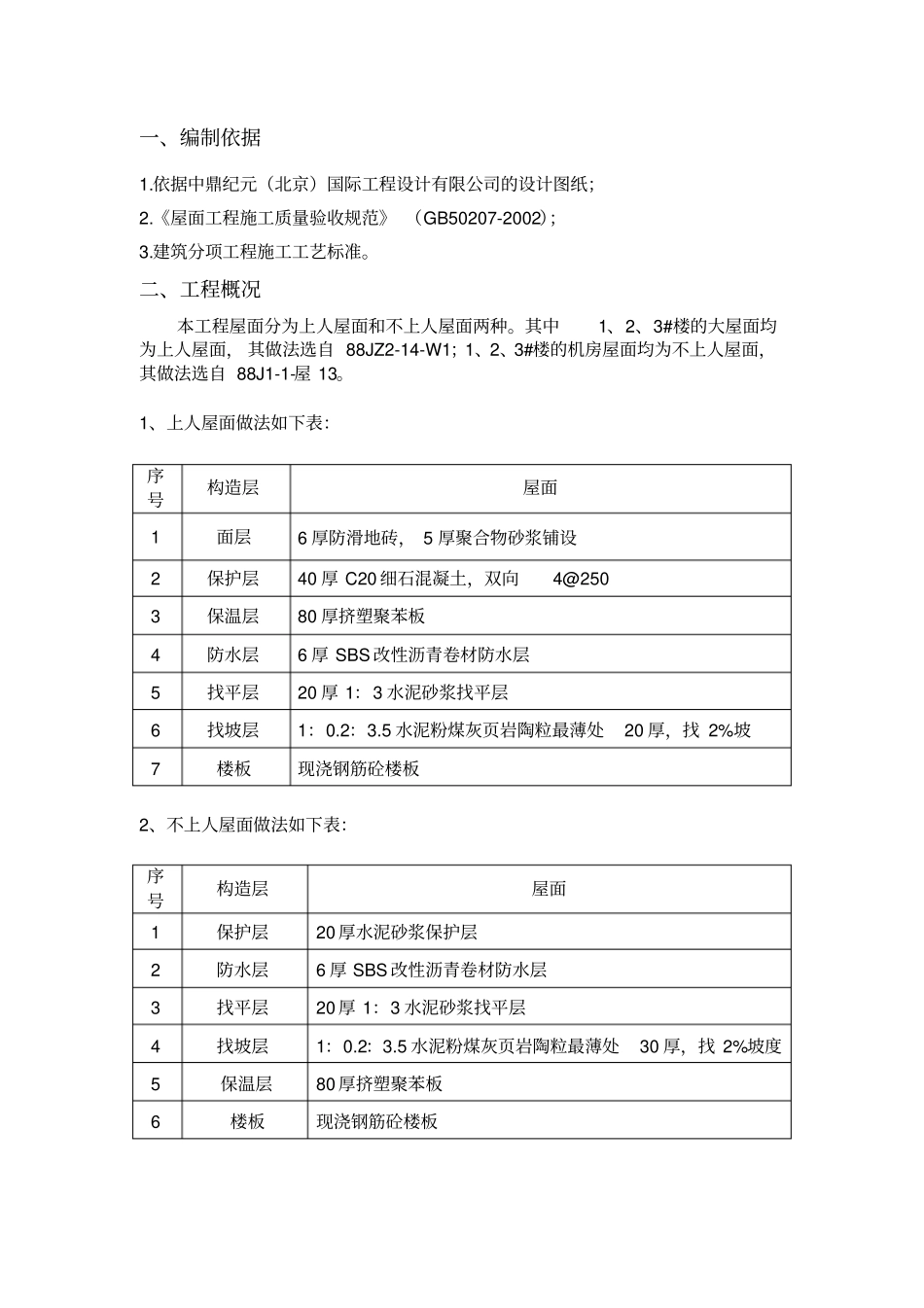

北京数码港研发及生产基地工程1、2、3#楼屋面施工方案编制：审核：中建八局北京数码港项目部2008年2月28日一、编制依据1.依据中鼎纪元（北京）国际工程设计有限公司的设计图纸；2.《屋面工程施工质量验收规范》（GB50207-2002）；3.建筑分项工程施工工艺标准。二、工程概况本工程屋面分为上人屋面和不上人屋面两种。其中1、2、3#楼的大屋面均为上人屋面，其做法选自88JZ2-14-W1；1、2、3#楼的机房屋面均为不上人屋面，其做法选自88J1-1-屋13。1、上人屋面做法如下表：2、不上人屋面做法如下表：序号构造层屋面1面层6厚防滑地砖，5厚聚合物砂浆铺设2保护层40厚C20细石混凝土，双向4@2503保温层80厚挤塑聚苯板4防水层6厚SBS改性沥青卷材防水层5找平层20厚1：3水泥砂浆找平层6找坡层1：0.2：3.5水泥粉煤灰页岩陶粒最薄处20厚，找2%坡7楼板现浇钢筋砼楼板序号构造层屋面1保护层20厚水泥砂浆保护层2防水层6厚SBS改性沥青卷材防水层3找平层20厚1：3水泥砂浆找平层4找坡层1：0.2：3.5水泥粉煤灰页岩陶粒最薄处30厚，找2%坡度5保温层80厚挤塑聚苯板6楼板现浇钢筋砼楼板三、施工工序上人屋面:水泥粉煤灰页岩陶粒找坡→20厚水泥砂浆找平层→6mm厚SBS改性沥青卷材防水层→铺设保温层→40厚刚性防水混凝土保护层→6mm厚防滑地砖面层四、施工准备4.1材料准备和要求粉煤灰页岩陶粒粒径控制在5~40mm，不得含有石块、土块等杂质，施工前要过筛，容重控制在820kg/m3，进场后应使用标准容器称重检验。防水材料出厂质量证明文件应齐全，同时由现场试验工程师负责取样送检，合格后方可使用。屋面保温材料采80厚挤塑聚苯板。挤塑聚苯板：表现密度为≤45kg/m3，抗压强度不低于0.18MPa，导热系数为0.043W/m·K，传热系数为0.47。材料进场后由材料员进行外观验收，检查外形、容重、厚度。外形整齐，厚度允许偏差±5%，且不大于4mm。保温材料堆放要注意防潮，防止破坏和污染。4.2机具准备大小平锹、扫帚、尖凿、扁凿、水平尺、硬木拍板、木锤、拔缝开刀、木刮杠、木抹子、铁抹子及切砖机、砂轮机、线锯等。五、作业面准备5.1找坡层施工将屋面基层清理干净，安装专业各种管线已经布设完成。5.2防水层施工找平层水泥砂浆平整、密实、无空鼓、起砂；阴阳角已经做圆弧处理；基层干燥，含水率小于9%。5.3保温层施工防水层经过隐蔽验收，符合规范要求。5.4机械设备屋面施工材料较多，使用龙门吊由项目部统一安排，保证屋面材料及时运上。六、施工工艺6.1水泥粉煤灰页岩陶粒找坡层铺设铺设水泥粉煤灰页岩陶粒前，根据图纸要求拉线找出2%的坡度，做灰饼，铺设1：：0.2：3.5水泥粉煤灰页岩陶粒，最薄处20厚，施工从落水管口向四周进行，要振压密实。详见屋面找坡平面图。6.2排气孔设置找坡层要设置排气道，排气道按照不小于36m2一个设置，排气管要设在结构层上，找坡层内打孔以利于排气。保温层做完后，按分隔线切缝50mm宽，内填碎石，交叉点设排气孔，详见屋面排气孔设置平面图。6.3找平层施工屋面找坡层施工完成，进行隐蔽验收后，进行找平层施工。找平层施工前，要根据屋面坡度弹线找规矩，做灰饼。6.3.1基层清理：将结构层（女儿墙）、找坡层上表面的松散杂物清扫干净，凸出基层表面的灰渣等粘结杂物要铲平，不得影响找平层的有效厚度。6.3.2管根封堵：大面积做找平层前，应先将出屋面的管根、变形缝根部处理好。6.3.3抹水泥砂浆找平层：6.3.3.1洒水湿润：抹找平层水泥砂浆前，应适当洒水湿润基层表面，主要是利于基层与找平层的结合，但不可洒水过量，以免影响找平层表面的干燥，防水层施工后窝住水气，使防水层产生空鼓。所以洒水达到基层和找平层能牢固结合为准。6.3.3.2贴点标高、冲筋：根据坡度要求，拉线找坡，一般按l～2m贴点标高（贴灰饼），铺抹找平砂浆时，先按流水方向以间距l～2m冲筋，按排气孔位置设置分隔缝。拐角、管根要在大面积施工前做好，同时必须满足排水要求。分隔缝宽度为20mm，并且将缝与保温层连通，分隔缝浇筑完混凝土后切割。6.3.3.3铺装水泥砂浆：按分格块装灰、铺平，用刮扛靠冲筋条刮平，找坡后用木抹子槎平，铁抹子压光。待浮水沉失后，人踏上去有脚印但不下陷为度，再用铁抹子压第...
